Una de las primeras preguntas que enfrentará al diseñar un molde de inyección es: '¿Cuántas cavidades debe tener este molde?'
La respuesta no es aleatoria. Es una compensación calculada entre el volumen de producción, la capacidad del equipo, el costo del molde y la calidad de la pieza.

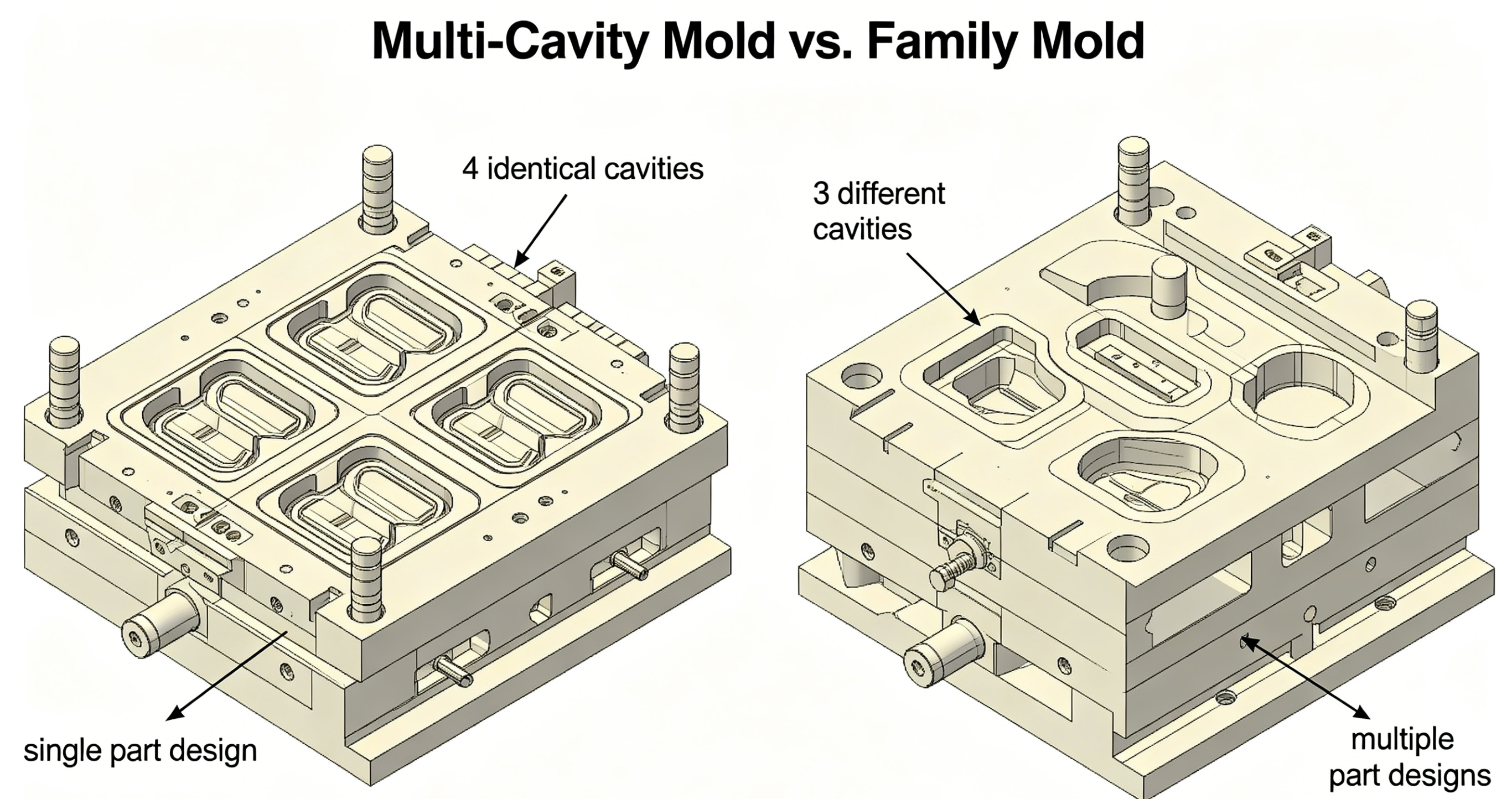

Y aquí hay algo que confunde a mucha gente: hay una gran diferencia entre un molde multicavidades (partes idénticas) y un molde familiar (diferentes partes en un molde).
Déjame desglosarlo todo para ti.
Término | Lo que significa | Ejemplo |
|---|---|---|
Molde de múltiples cavidades | Un molde con múltiples cavidades idénticas , que produce la misma pieza simultáneamente | 4 botellas de agua idénticas por trago |
Moho familiar (comolde) | Un molde con diferentes formas de cavidad, que produce piezas relacionadas pero diferentes de una sola vez | 1 tapa + 1 cuerpo de taza por toma |
La diferencia clave : la cavidad múltiple le ofrece más de lo mismo. El molde familiar te ofrece un juego completo.
El desafío del molde familiar : diferentes piezas se llenan a diferentes velocidades. La cavidad más grande o de flujo más fácil 'robará' material de la más pequeña. Las soluciones incluyen pasadores de control de flujo o boquillas de canal caliente específicas para cada cavidad.
Elegir el número correcto de cavidades no es una cuestión de conjeturas. Debes pasar los números a través de estos cinco filtros.
Comience con su demanda anual. ¿Cuántas piezas necesitas por día? ¿Por turno?
Volumen Anual | Cavidades recomendadas |
|---|---|
< 50.000 | 1-2 cavidades |
50.000 - 250.000 | 2-4 cavidades |
250.000 - 1.000.000 | 4-8 cavidades |
> 1.000.000 | Más de 8 cavidades (o múltiples moldes) |
Fórmula rápida : Cavidades requeridas ≥ (Demanda anual × Tiempo de ciclo en segundos) / (Horas disponibles × 3600 × Eficiencia de la máquina)
Eficiencia típica: 85-95%
Cada cavidad necesita fuerza de sujeción para mantener el molde cerrado durante la inyección.
Fuerza total de sujeción = Área proyectada × Presión de la cavidad × Factor de seguridad
Material | Presión típica de la cavidad |
|---|---|
polipropileno, polietileno | 20-30 MPa |
ABS, PS | 30-40 MPa |
PC, Tritan™ | 40-70 MPa |
PA+GF (nylon con fibra de vidrio) | 50-80 MPa |
La regla : la fuerza total de sujeción no puede exceder la capacidad nominal de su máquina.
Su unidad de inyección debe poder fundir suficiente material para todas las cavidades más el sistema de canales.
Mejores prácticas : el volumen de disparo debe ser del 50 al 70 % de la capacidad teórica de la máquina.
Tamaño del disparo (% de la capacidad de la máquina) | Problema |
|---|---|
< 30% | El material se degrada por un largo tiempo de residencia. |
30-50% | Aceptable, no ideal |
50-70% | rango ideal |
70-80% | Límite cercano aceptable |
> 80% | Riesgo de tiros cortos |
Para moldes de alta cavidad (16, 32, 48 cavidades), la capacidad del tornillo para fundir material se convierte en el cuello de botella.
La máquina debe fundir el material más rápido de lo que el molde puede consumirlo.
El molde debe caber físicamente en su máquina. Esto significa comprobar:
Altura máxima del molde (apertura a la luz del día)
Altura mínima del molde
Espaciado de barras de unión
Dimensiones del plato
Regla general de espaciado : deje al menos 2-3 × espesor de pared entre las cavidades para las líneas de enfriamiento.
Disposición | Mejor para | Ventajas | Contras |
|---|---|---|---|
Lineal | 2-4 cavidades pequeñas | Corredores simples y cortos. | Llenado desigual |
Simétrico | 2-4 cavidades | Buen equilibrio | Desperdicia algo de espacio |
Circular | 8-16 piezas pequeñas (tapas, conectores) | Equilibrio de flujo perfecto | Corredor caliente complejo |
patrón H | 4-8 partes medianas | Buen uso del espacio | Requiere análisis de flujo |
anidado | Moldes familiares | Produce juegos completos. | Riesgo de desequilibrio de llenado |
Esta es la realidad económica de elegir el número de caries:
Caries | Costo de molde | Costo de parte | Tamaño de la máquina | Riesgo |
|---|---|---|---|---|
1 | Más bajo | más alto | Pequeñísimo | Cuello de botella en la producción |
2-4 | Bajo | Medio | Estándar | Bajo |
8-16 | Alto | Bajo | Grande | Variación de cavidad a cavidad |
32+ | más alto | Más bajo | muy grande | Un fracaso lo detiene todo |
La contrapartida : más cavidades reducen el costo por pieza, pero aumentan la inversión inicial y el riesgo en el molde.
Un molde típico representa entre el 10 y el 30 % del coste total de herramientas de un proyecto.
Los moldes familiares merecen especial atención porque son más difíciles de corregir.
Imagina un molde con:
Cavidad A: Cuerpo de copa grande (100 g)
Cavidad B: Tapa pequeña (20g)
La gran cavidad ofrece menos resistencia al flujo. Melt prefiere ir allí, dejando corta la pequeña cavidad.
Solución | Cómo funciona | Impacto en los costos |
|---|---|---|
Pasadores de control de flujo | Restringir el flujo a la cavidad de llenado rápido. | Bajo |
Dimensionar el corredor | Haz que el corredor de la parte pequeña sea más largo/delgado. | Ninguno (solo diseño) |
Boquillas de canal caliente individuales | Controla cada cavidad de forma independiente | Alto |
Compuertas de válvula | Secuenciar el orden de llenado | Alto |
Mejores prácticas para moldes familiares : utilice la simulación de flujo (Moldflow) antes de cortar acero. Es mucho más económico fijarlo en pantalla que en acero endurecido.
Problema | Lo que sucede | Solución |
|---|---|---|
Desequilibrio de llenado | Las cavidades se llenan a diferentes velocidades → variación de dimensión | Optimizar el diseño del corredor |
Caída de presión | Las cavidades lejanas no se empaquetan correctamente | Longitudes de corredor de equilibrio |
Enfriamiento desigual | Alabeo, tiempos de ciclo más largos | Diseñar circuitos de refrigeración equilibrados. |
Una mala cavidad | Todo el molde se detiene para reparación. | Utilice inserciones reemplazables |
Inicio │ ▼ 1. Calcule las cavidades requeridas a partir de la demanda anual │ ▼ 2. Verifique la fuerza de sujeción ── ¿Demasiado alta? ── ► Reducir las caries o conseguir una máquina más grande │ OK ▼ 3. Verificar la capacidad de disparo ── ¿Demasiado baja/alta? ── ► Ajustar las cavidades o la máquina │ OK ▼ 4. Verificar la plastificación (para recuentos altos de cavidades) │ OK ▼ 5. Evaluar el costo del molde versus los ahorros por pieza │ ▼ 6. Aplicar pautas basadas en la experiencia (consulte la tabla a continuación) │ ▼ Número de cavidad finalTipo de pieza | Tamaño típico | Caries comunes | Tipo de molde |
|---|---|---|---|
Vivienda grande (TV, electrodoméstico) | >300 milímetros | 1 | Cavidad única |
Parte media (botella de agua, recipiente de comida) | 100-300 milímetros | 1-2 | De una o dos cavidades |
Parte pequeña (mango del cepillo de dientes) | 50-100 milímetros | 4-8 | Simétrico o circular |
Pieza pequeña (tapa, conector) | <50mm | 16-48 | Canal caliente circular |
Engranaje de precisión | <30mm | 8-32 | corredor caliente completo |
Set de montaje (tapa + cuerpo) | 50-200 milímetros | Molde familiar (2) | anidado |
Empiece de forma conservadora . La alta cavitación introduce:
Variación en la claridad de una cavidad a otra
Diferencias de tensión entre cavidades.
Caída de presión que afecta el acabado superficial.
Recomendado : 1-2 cavidades para piezas de calidad óptica; 4 cavidades como máximo para productos transparentes en general.
Comience con un molde de 2 a 4 cavidades si el volumen es incierto. Siempre puede construir un segundo molde de alta cavidad después de la validación. Este enfoque:
Reduce el riesgo inicial
Permite la optimización del proceso en menos cavidades.
Te da un molde de respaldo
Utilice simulación de flujo . Período. El problema del desequilibrio es real y las conjeturas conducen a costosas reelaboraciones.
Tu situación | Enfoque recomendado |
|---|---|
Volumen bajo (<50k/año) | 1 cavidad |
Volumen medio, parte sencilla. | 2-4 cavidades |
Gran volumen, pequeña parte | 8-16 cavidades |
Volumen ultraalto (tapas, conectores) | 32+ caries |
Conjunto completo (tapa + cuerpo) | Molde familiar con control de flujo. |
Partes transparentes/ópticas | 1-2 cavidades (calidad sobre cantidad) |
Demanda incierta | Comience con algo pequeño (2-4), agregue molde con muchas cavidades más adelante |
No existe un número único "correcto" de cavidades. La mejor opción equilibra:
Volumen de producción (cuántos necesitas)
Capacidad de la máquina (lo que su prensa puede manejar)
Calidad de la pieza (especialmente para piezas transparentes o de precisión)
Presupuesto (costo inicial del molde versus costo continuo de la pieza)
Para aplicaciones críticas, especialmente con materiales de alta calidad como Tritan, los recuentos de cavidades conservadores a menudo producen un mejor valor a largo plazo que maximizar la producción a toda costa.
