Descripción general del producto

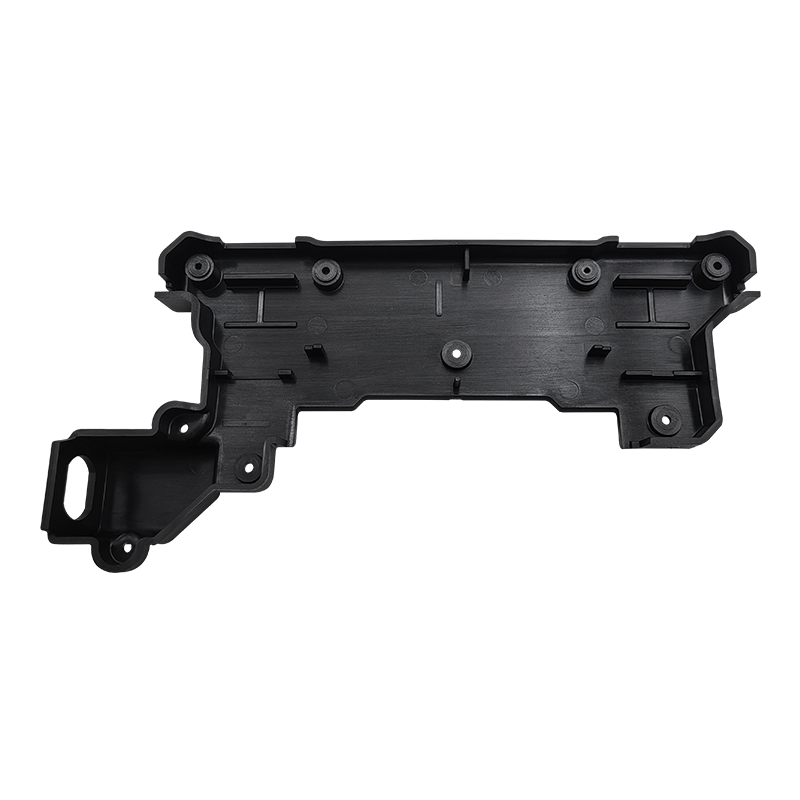

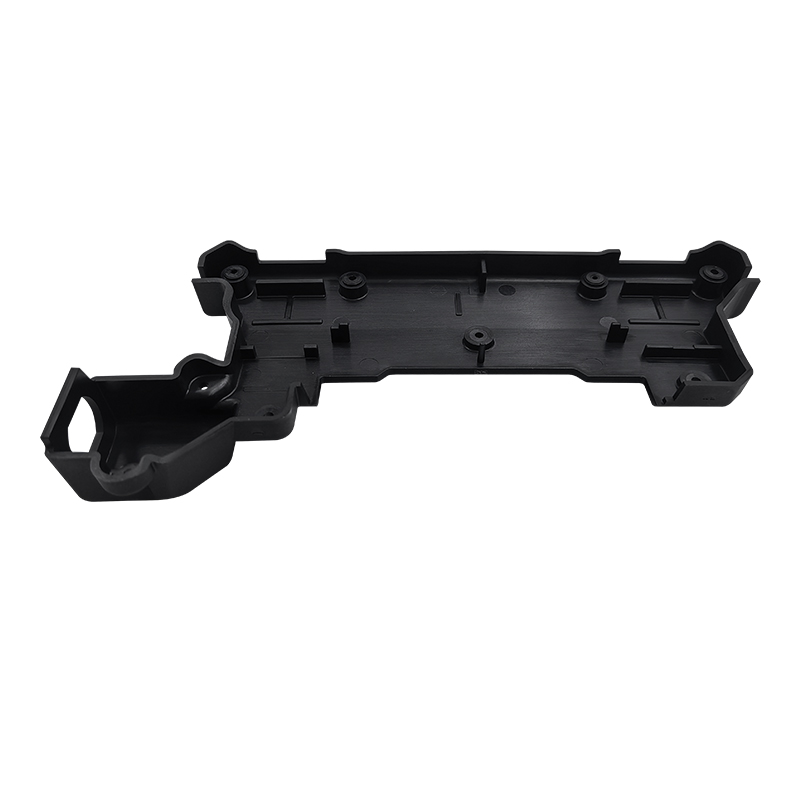

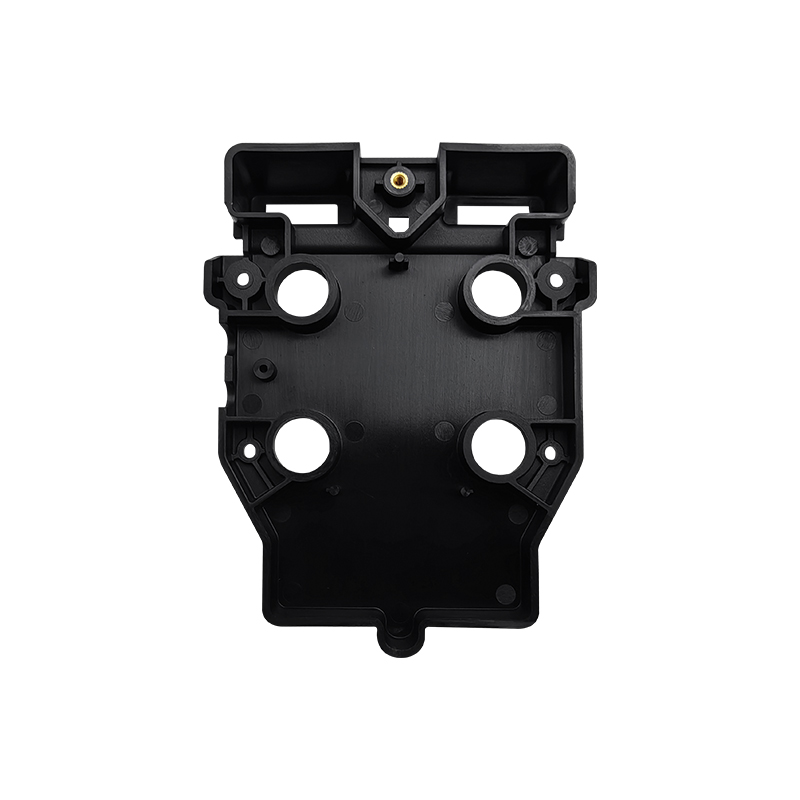

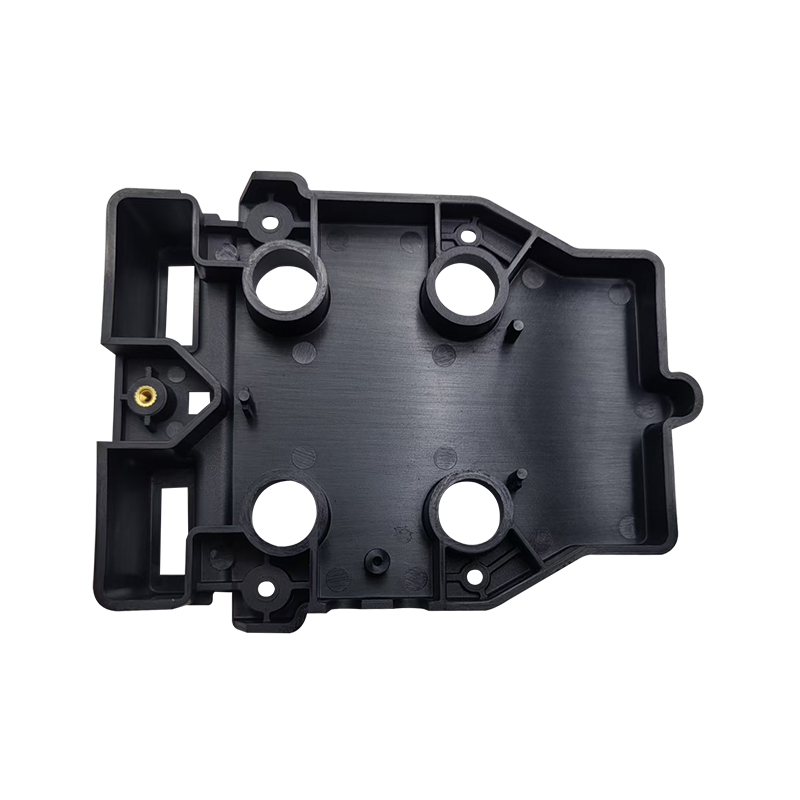

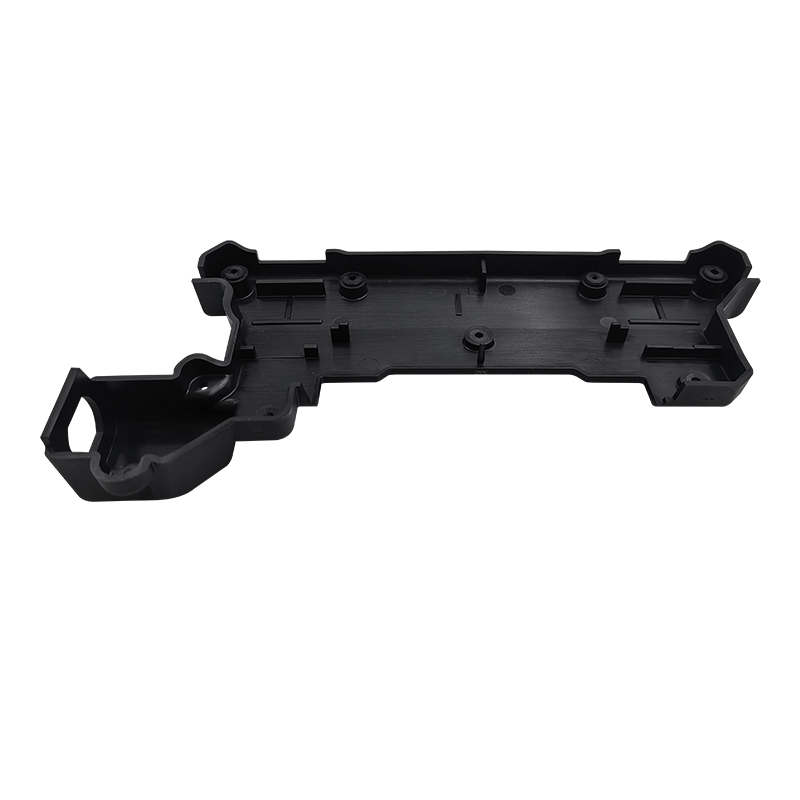

Se trata de un molde de inyección de 1+1 cavidades de alto rendimiento, diseñado específicamente para fabricar piezas de carcasa grandes y complejas en PA6+30GF (Nylon 6 con 30% de refuerzo de fibra de vidrio). Construidas con acero para moldes P20 de primera calidad (HRC 28-38) y con superficies de núcleo y cavidad totalmente pulidas, estas herramientas ofrecen precisión, durabilidad y calidad de superficie constantes excepcionales para componentes de plástico de grado industrial. Diseñado con un gran sistema de compuerta submarina, garantiza un flujo de fusión robusto y equilibrado, elimina las marcas de compuerta en superficies exteriores críticas y admite una producción estable a largo plazo de carcasas de gran formato. Optimizado específicamente para la alta rigidez y abrasividad del nailon relleno de vidrio, este molde mitiga eficazmente los desafíos comunes del moldeo, como las fibras flotantes en la superficie, la deformación y la contracción desigual, lo que lo convierte en la solución ideal para la producción en masa de piezas de carcasas de plástico de alta resistencia.
Especificaciones principales del producto
| Parámetros detallados | del artículo de especificación |
| Cavidad del molde | Diseño de doble cavidad 1+1, optimizado para piezas de carcasa emparejadas o producción de gran volumen de un solo componente |
| Material aplicable | PA6+30GF (Nylon 6 + 30% Plástico Reforzado con Fibra de Vidrio) |
| Sistema de puerta | Puerta submarina grande (puerta de túnel), alimentación oculta, sin marcas visibles en las superficies acabadas de la carcasa |
| Grado de acero del molde | Acero para moldes P20, ampliamente confiable para aplicaciones de moldeo por inyección industrial |
| Dureza del acero | HRC 28-38 (preendurecido), tenacidad uniforme y resistencia al desgaste para tiradas largas |
| Acabado superficial | Cavidad y núcleo totalmente pulidos, que ofrecen una calidad de superficie suave y limpia para las piezas de la carcasa. |
| Aplicación moldeada | Carcasas de plástico industriales personalizadas/cerramientos estructurales/carcasas de componentes de gran formato |
| Proceso de moldeo | Moldeo por inyección de plástico estándar, compatible con máquinas de moldeo por inyección de alto tonelaje. |
| Capacidad de producción | Tiempos de ciclo estables, calidad constante de las piezas, ideal para fabricación a mediana y gran escala |
Funciones avanzadas de diseño y fabricación de moldes
1. Diseño de cavidades 1+1 para una producción equilibrada
La configuración de cavidades 1+1 logra un equilibrio óptimo entre eficiencia de producción y precisión de moldeo. Ya sea que se utilice para producir componentes de carcasa izquierdo/derecho coincidentes o para duplicar la producción de una sola pieza, el diseño garantiza una distribución uniforme de la masa fundida, velocidades de enfriamiento idénticas y una precisión dimensional constante en ambas cavidades. Esto elimina los problemas comunes de múltiples cavidades, como el llenado desigual o la deformación de las piezas, incluso con el material PA6+30GF de alta viscosidad.
2. Construcción robusta de acero P20
Construidas con acero para moldes P20 preendurecido, estas herramientas ofrecen una estabilidad estructural excepcional y resistencia a los efectos abrasivos de la fibra de vidrio en PA6+30GF. Con una dureza uniforme de HRC 28-38, el molde resiste el desgaste, la deformación y el rayado de la superficie durante ciclos de producción prolongados, lo que garantiza una precisión dimensional a largo plazo y reduce las necesidades de mantenimiento. La excelente conductividad térmica del acero también contribuye a un enfriamiento constante y una variación mínima de un ciclo a otro.
3. Sistema de puerta submarina grande
El diseño de la gran puerta submarina (túnel) está diseñado específicamente para carcasas PA6+30GF de gran formato. A diferencia de las compuertas de superficie visible, este sistema alimenta el material a través de canales ocultos, sin dejar marcas en superficies exteriores críticas. El gran tamaño de la compuerta se adapta a la alta viscosidad fundida del nailon relleno de vidrio, lo que permite un llenado rápido y equilibrado que minimiza la tensión interna y reduce el riesgo de deformaciones o marcas de hundimiento en secciones de carcasa de paredes gruesas.
4. Cavidad y núcleo completamente pulidos
Tanto la superficie de la cavidad como la del núcleo están pulidas con precisión con un alto nivel, abordando directamente un desafío clave con el moldeado PA6+30GF: las fibras flotantes de la superficie. El acabado liso y pulido suprime eficazmente la exposición de las fibras visibles, lo que da como resultado piezas de carcasa limpias y de aspecto profesional con una textura uniforme. Este acabado también mejora el desmolde, reduce las marcas de expulsión de piezas y mejora la calidad estética general del producto terminado.
5. Refrigeración optimizada para piezas de carcasa grandes
El molde está diseñado con canales de enfriamiento estratégicamente ubicados para garantizar un enfriamiento rápido y uniforme en toda la geometría de la carcasa grande. Este diseño acorta los tiempos de ciclo, evita la contracción desigual (un problema común con las piezas de nailon GF de paredes gruesas) y mantiene tolerancias dimensionales estrictas en orificios de montaje y características de ensamblaje críticos.
Adaptabilidad del material y ventajas principales
PA6+30GF es un plástico de ingeniería de alto rendimiento apreciado por su excepcional resistencia, resistencia al calor y estabilidad dimensional, lo que lo hace ideal para carcasas industriales, gabinetes eléctricos y componentes estructurales. Sin embargo, su contenido de fibra de vidrio presenta desafíos de moldeo únicos:
Abrasión: Las fibras de vidrio pueden desgastar las superficies del molde con el tiempo.
Calidad de la superficie: Las fibras pueden migrar a la superficie de la pieza, creando una apariencia rugosa y sin pulir.
Fluidez: La alta viscosidad del nailon relleno de GF requiere sistemas de compuerta robustos y equilibrados.
Este molde personalizado está diseñado específicamente para superar estos problemas:
La dureza y la resistencia al desgaste del acero P20 resisten al material abrasivo GF, lo que prolonga la vida útil del molde.
El acabado pulido de la cavidad/núcleo oculta las fibras de la superficie, brindando una apariencia limpia y profesional de la pieza.
La gran compuerta submarina garantiza un llenado suave y completo, reduciendo la tensión interna y la deformación.
Aplicaciones clave
Este molde de inyección de PA6+30GF de alta precisión está diseñado para fabricar una amplia gama de piezas de viviendas industriales, que incluyen:
Cajas para equipos electrónicos y carcasas para unidades de control.
Soportes estructurales para automóviles y carcasas de componentes interiores.
Carcasas y cubiertas protectoras para maquinaria industrial.
Componentes estructurales y piezas de base de electrodomésticos.
Gabinetes de plástico personalizados de alta resistencia que requieren durabilidad y precisión
Garantía de calidad y soporte posventa
Cada molde de inyección se somete a un riguroso proceso de control de calidad de varias etapas, que incluye:
Dureza del acero y verificación del material.
Comprobaciones de precisión dimensional de todas las características críticas del molde.
Inspección del acabado superficial de superficies pulidas de cavidades y núcleos.
Ejecuciones de prueba de moldes para validar el tiempo del ciclo, la calidad de las piezas y el rendimiento de la puerta.
Brindamos soporte posventa integral, que incluye orientación sobre el mantenimiento de moldes, resolución de problemas técnicos y servicios de modificación, para garantizar que su producción se desarrolle sin problemas en los años venideros.
