| Detalles completos | del parámetro |
|---|---|
| Nombre del molde | Molde Sobremolde de Cavidad 1×1 para PC Makrolon 2407 + TPE/TPU Shore A 65 |
| ID del producto | 25410003140 (Parte TPE/TPU) + 25410003140 Parte adicional (Parte PC) |
| Diseño de la cavidad | 1×1 por material (dos moldes separados o una configuración de sobremolde de dos disparos) |
| Materiales | 1. Parte rígida: PC Makrolon 2407 (Bayer Covestro, grado industrial, modificado contra impactos) 2. Sobremolde blando: TPE o TPU, dureza Shore A 65 |
| Acero para moldes | 1.2344 (40CrMnMo7) Acero para herramientas de trabajo en caliente, endurecido a HRC48–50 (cavidad y núcleo) |
| Acabado superficial | Textura VDI 30 (acabado mate de grado industrial, uniforme en ambos materiales) |
| Sistema de corredor | Canal frío de bebedero grande (flujo equilibrado para materiales rígidos y blandos) |
| Vida del molde | ≥ 1.000.000 de ciclos (bajo mantenimiento adecuado) |
| Tipo de proceso | Sobremoldeo secuencial (parte de PC moldeada primero y luego sobremoldeada de TPE/TPU sobre el sustrato) |
Elección de material: 1.2344 es un acero para herramientas de trabajo en caliente de primera calidad, seleccionado por su dureza excepcional, resistencia al calor y resistencia al desgaste, fundamental para moldear materiales rígidos de PC y TPE/TPU blandos. Tratado térmicamente a HRC48–50, resiste altas presiones de inyección, ciclos térmicos y la naturaleza abrasiva de los polímeros modificados/cargados, lo que garantiza una larga vida útil del molde y estabilidad dimensional.

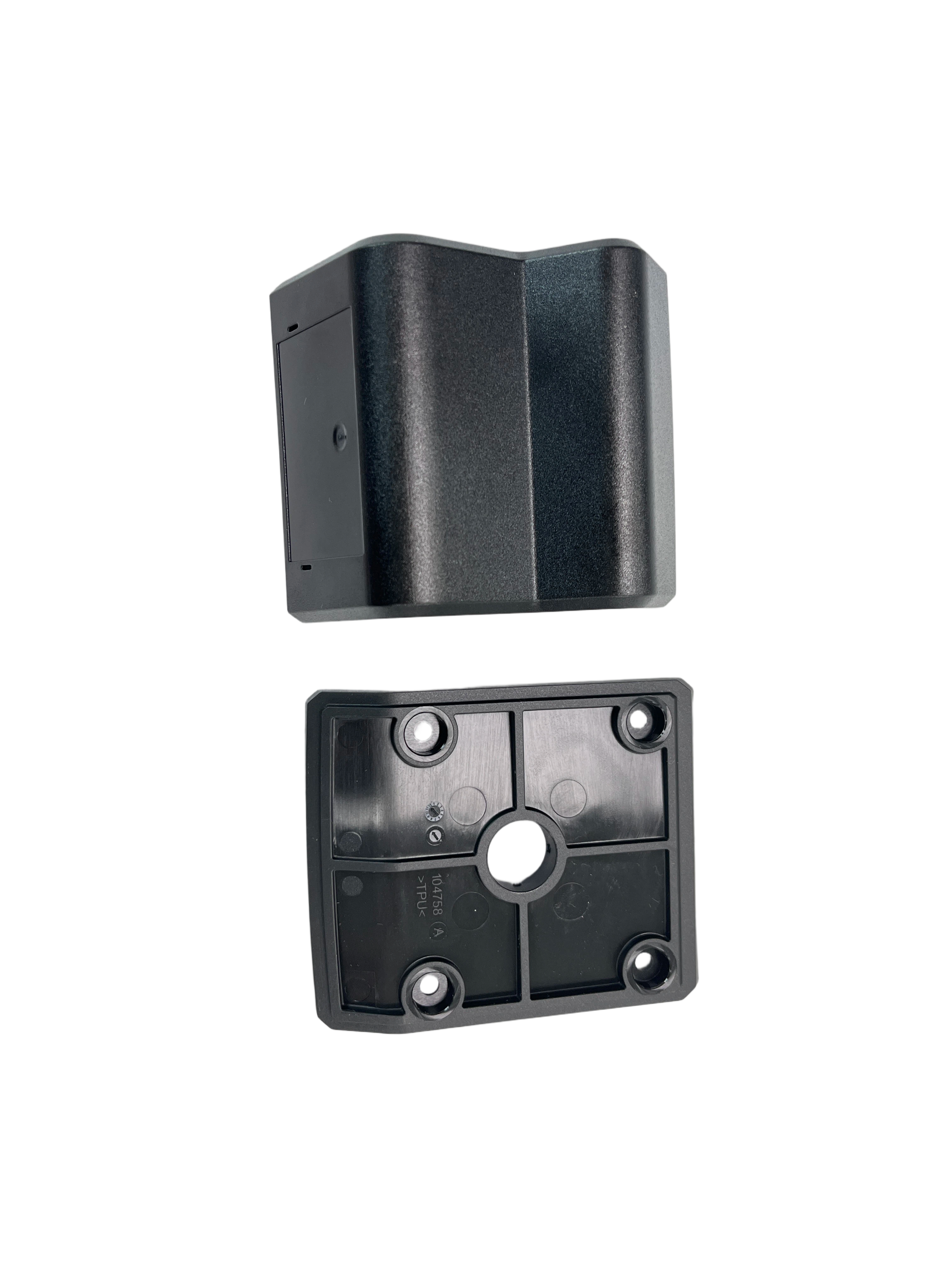

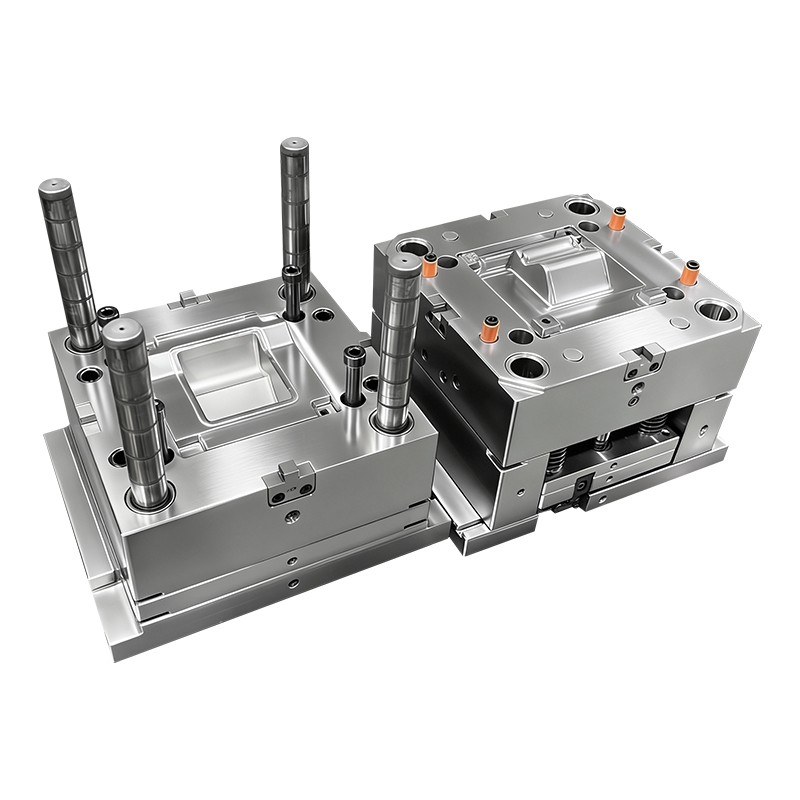

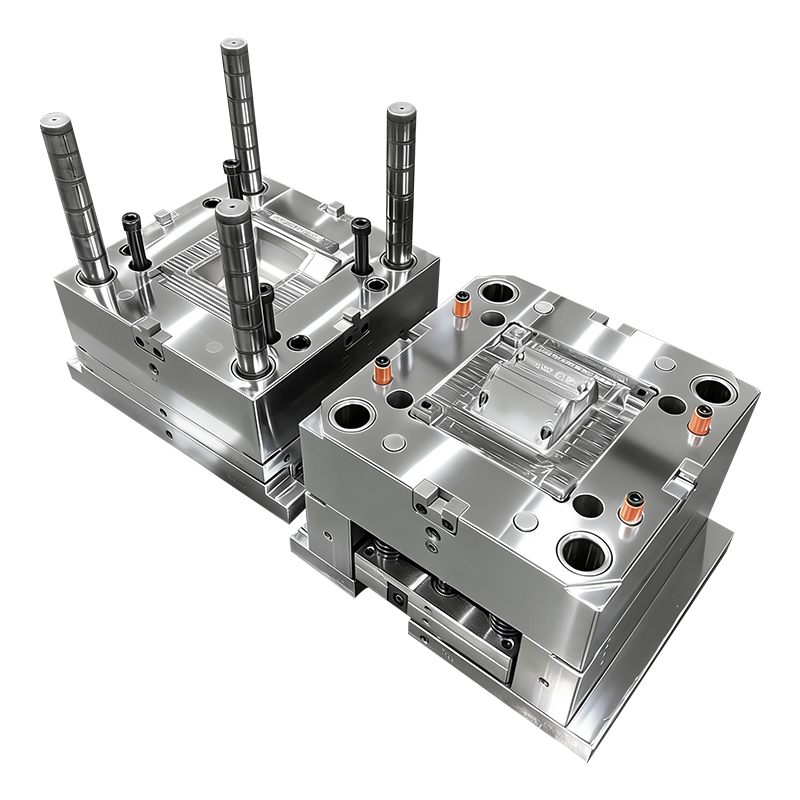

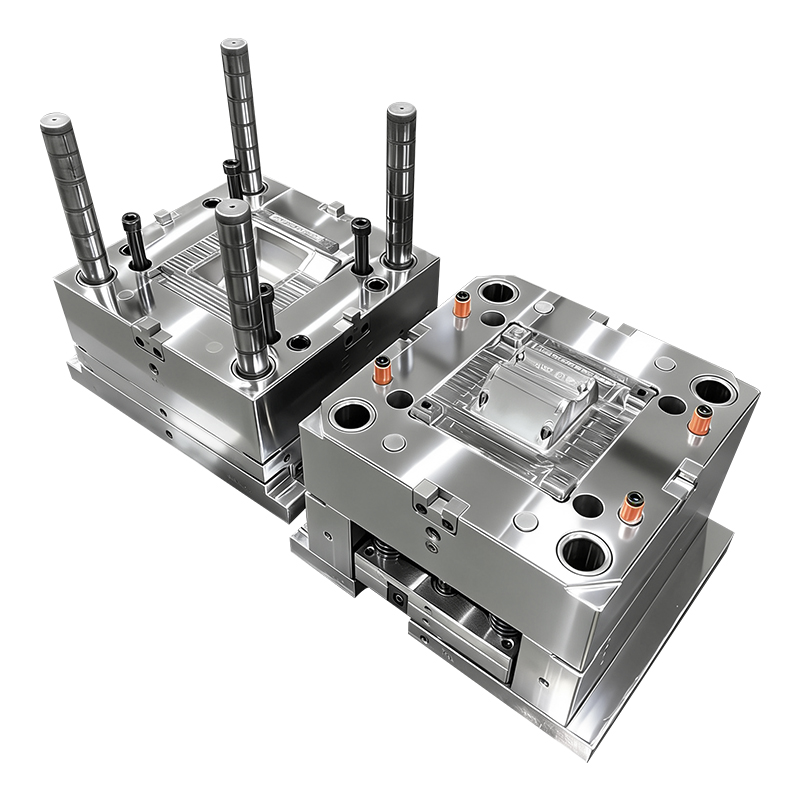

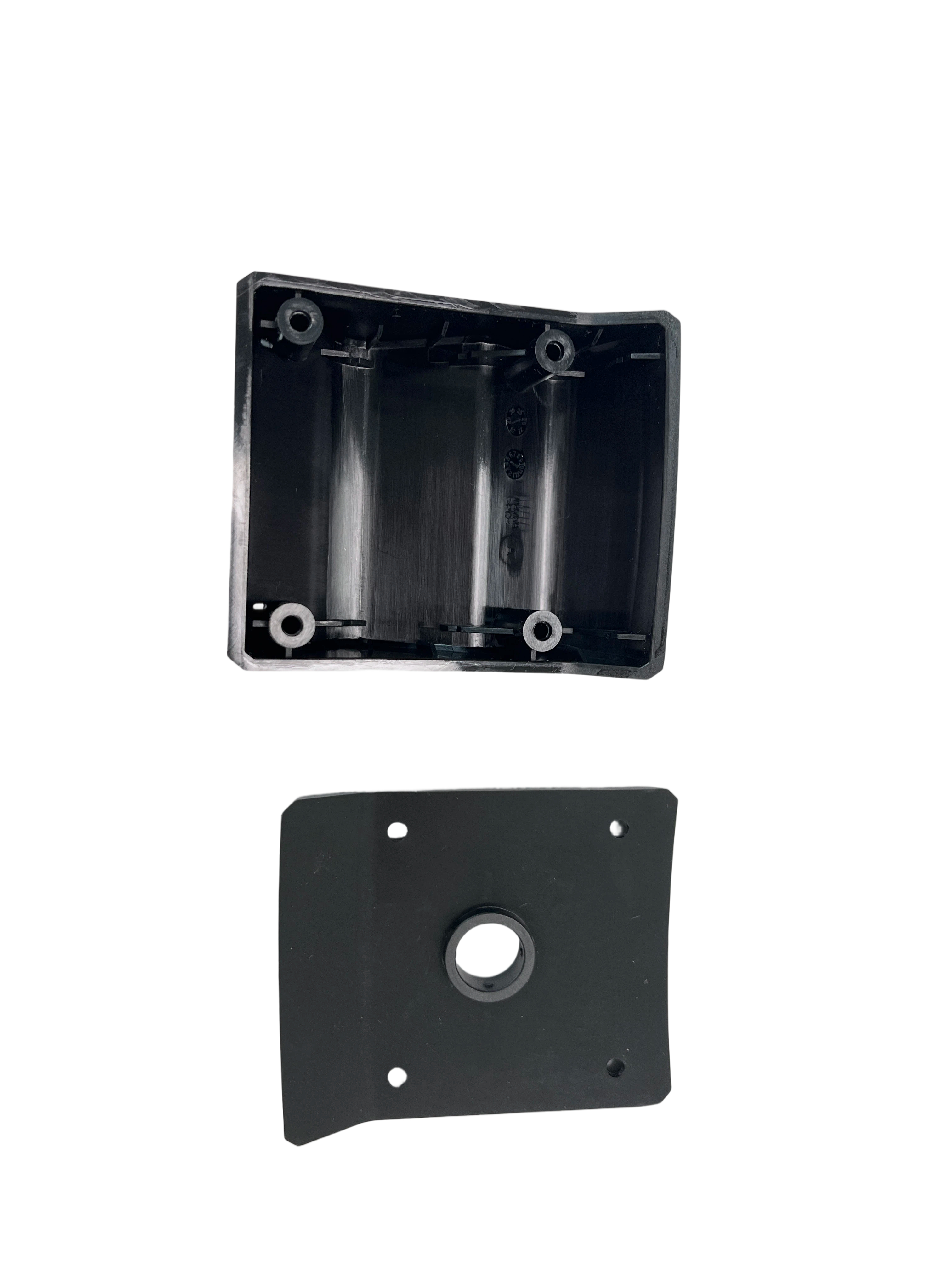

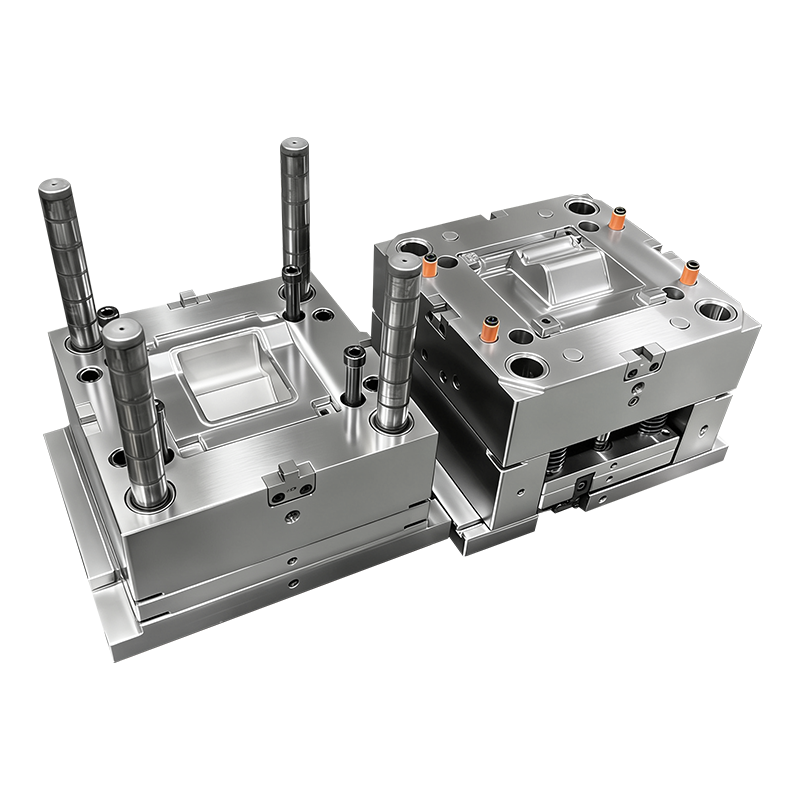

Estructura: El molde presenta una base robusta de grado industrial con cavidades y núcleos mecanizados con precisión. El diseño de la cavidad 1×1 permite un control enfocado sobre las dimensiones críticas de cada pieza, ideal para geometrías complejas como el componente de PC acanalado y en ángulo y la placa plana de TPE/TPU con múltiples orificios.
El molde tiene un acabado según VDI 30 (Ra ≈ 2,5–3,0 μm), una textura industrial estándar que ofrece una apariencia mate constante. Se elige este acabado por dos motivos fundamentales:
Proporciona un excelente agarre y propiedades antideslizantes para la pieza de TPE/TPU, mejorando su rendimiento funcional.
Oculta imperfecciones superficiales menores (p. ej., líneas de flujo, marcas de hundimiento) comunes en las molduras de PC y TPE, al tiempo que garantiza una textura uniforme en ambos materiales para una apariencia de ensamblaje cohesivo.
El sistema de canal frío del bebedero grande está optimizado para ambos materiales:
Para PC Makrolon 2407: El bebedero grande reduce la caída de presión, asegurando un llenado completo del componente de PC complejo y grueso sin disparos cortos ni defectos de flujo en frío.
Para TPE/TPU Shore A 65: el canal ancho y equilibrado minimiza la tensión de corte en el polímero blando, evitando la degradación del material y asegurando un flujo uniforme hacia la cavidad del molde.
El diseño del canal frío es rentable y fácil de mantener, lo que lo hace ideal para la producción industrial donde se debe minimizar el tiempo de inactividad.
Propiedades del material: Makrolon 2407 es un policarbonato modificado contra impactos con alta tenacidad, buena resistencia a los rayos UV y rendimiento a bajas temperaturas, lo que lo hace ideal para componentes estructurales industriales.
Consideraciones sobre el moldeo: El molde está diseñado para soportar la alta temperatura de fusión del PC (~280–320°C) y requiere una gran fuerza de sujeción. El diseño 1×1 permite un control preciso sobre las velocidades de enfriamiento, minimizando la deformación en la geometría gruesa y en ángulo.
Propiedades del material: Shore A 65 TPE/TPU equilibra la suavidad y la durabilidad, proporcionando absorción de impactos, amortiguación de vibraciones y una superficie antideslizante. Está diseñado para adherirse de forma segura al sustrato de PC durante el sobremoldeo.
Consideraciones de moldeo: El molde presenta características de alineación precisas para garantizar que el material blando fluya solo hacia la superficie de PC designada, eliminando la rebaba o la migración de material. El diseño del bebedero grande evita la degradación inducida por cizallamiento del TPE/TPU, preservando su dureza y elasticidad Shore A 65.
Fundas protectoras para equipos pesados
Componentes amortiguadores de vibraciones para maquinaria.
Empuñaduras y mangos para herramientas industriales
Piezas de molduras interiores/exteriores para automóviles
Carcasas para dispositivos electrónicos con superficies suaves al tacto
Ampliación del diseño de la cavidad (cavidades múltiples 1×2, 1×4 para mayor volumen de producción)
Actualizaciones del sistema de compuerta (canal caliente/compuerta de válvula para producción sin desechos)
Modificaciones del acabado superficial (texturas VDI/SPI personalizadas, regiones pulidas o texturizadas)
Actualizaciones de acero para moldes (grados resistentes a la corrosión para uso médico/en salas limpias)
Ajustes específicos del material (compatibilidad con otros grados de PC o durezas TPE/TPU)
Integración de procesos secundarios (p. ej., moldeo por inserción, accesorios de montaje)
Optimizado para sobremoldeo: el diseño del molde garantiza una perfecta alineación y unión entre las piezas de PC y TPE/TPU, eliminando errores de montaje.
Rendimiento duradero: el acero 1.2344 con dureza HRC48–50 ofrece millones de ciclos de producción constante, lo que reduce los costos de reemplazo.
Compatibilidad versátil: funciona con dos materiales distintos, lo que lo hace ideal para ensamblajes industriales de múltiples componentes.
Producción rentable: el sistema de canal frío reduce los costos iniciales y el mantenimiento, mientras que el diseño 1×1 garantiza un control preciso sobre la calidad de cada pieza.
