1. Descripción general del producto

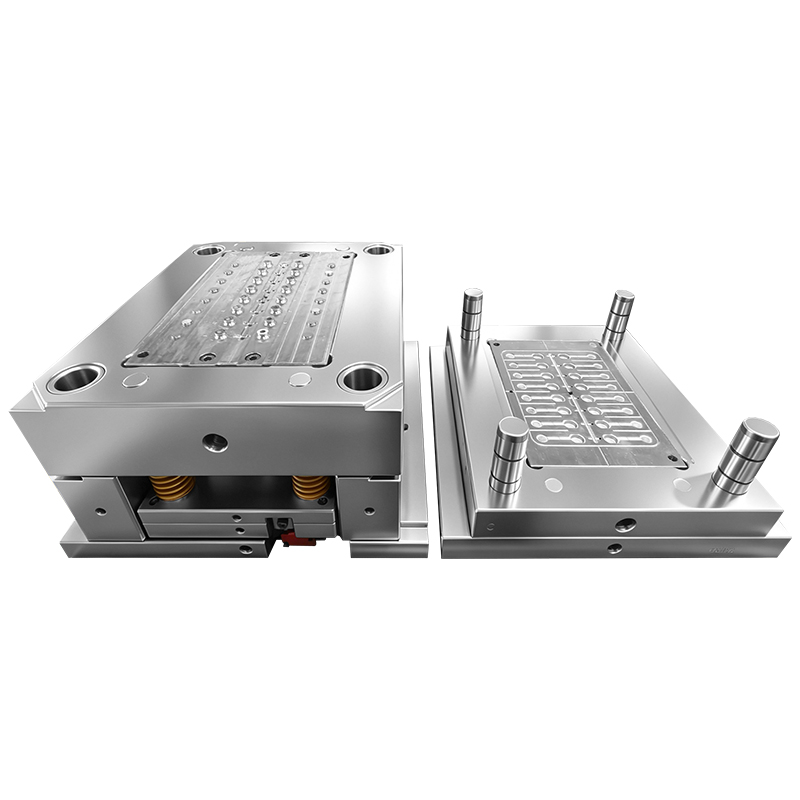

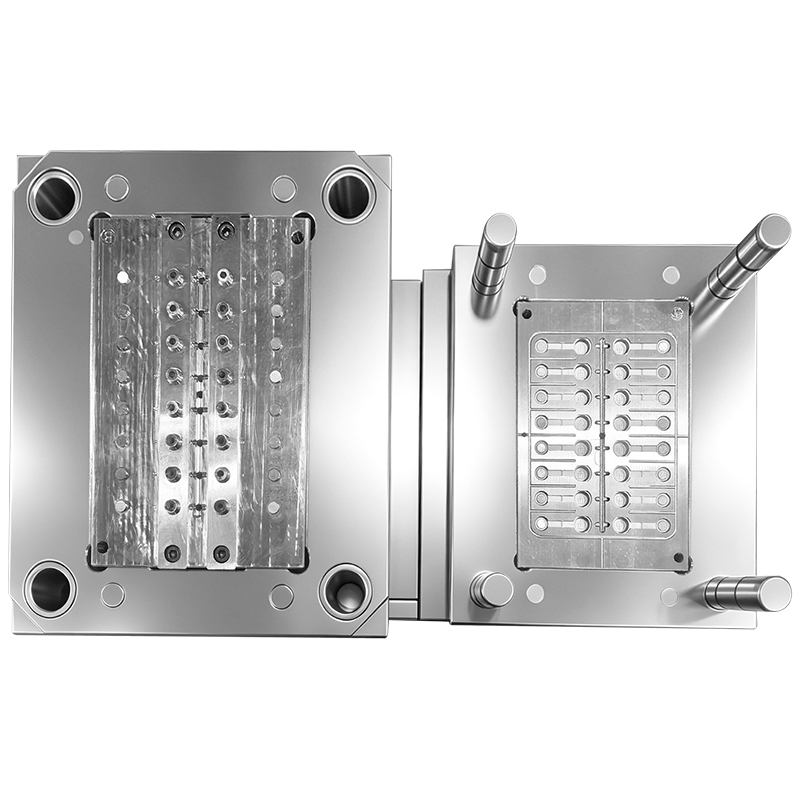

Nuestra fábrica se especializa en el desarrollo de moldes de inyección a medida y en el servicio de moldeo personalizado de cubiertas de válvulas TPU90. Este componente de la tapa de la válvula está moldeado por inyección con materia prima de TPU Shore 90A, combinado con un molde de inyección personalizado de precisión fabricado con acero inoxidable S136 con una dureza HRC48-52. El molde de inyección adopta un diseño de dieciséis cavidades 1×16, lo que produce cubiertas de válvulas de 16 piezas por cada inyección de moldeo para maximizar el rendimiento de la producción. La superficie de la cavidad del molde aplica mecanizado por electroerosión con acabado de espejo estándar VDI20, equipada con una estructura de compuerta oculta submarina profesional más un diseño de posicionamiento del conjunto de válvula reservado dentro de la pieza de plástico. Proporcionamos una solución integral que cubre el diseño de moldes de inyección, el mecanizado de acero, la prueba de moldes y el moldeo por inyección de productos de TPU a granel. Todos los moldes de inyección terminados se someten a una estricta inspección dimensional y de superficie antes del envío para asegurar una producción en masa estable a largo plazo.
2. Tabla de especificaciones técnicas
| Parámetro detallado | del artículo |
| Producto final | Pieza de plástico de la cubierta de la válvula de dureza TPU90 |
| Material de moldeo | Poliuretano termoplástico Shore 90A (TPU90) |
| Cavidad del molde de inyección | 1*16 Diseño de múltiples cavidades |
| Núcleo de molde/cavidad de acero | Acero inoxidable preendurecido S136 |
| Dureza del molde | CDH 48~52 |
| Tratamiento de superficies de cavidades | Mecanizado EDM + Acabado de espejo estándar VDI20 |
| Sistema de compuerta | Puerta de túnel oculta submarina |
| Característica estructural | Estructura interna preformada para instalación de válvulas |
| Modo de servicio | Moldeo por inyección personalizado OEM/ODM + moldeado |
3. Ventajas principales del producto y del molde
3.1 Molde de inyección premium S136 HRC48-52
El acero inoxidable S136 presenta un excelente rendimiento a prueba de herrumbre, anticorrosión y resistente al desgaste con una dureza HRC48-52, ideal para el moldeado de TPU de larga duración que genera un ligero volátil corrosivo durante la inyección. El acabado de electroerosión tipo espejo VDI20 ofrece una superficie de pieza ultrasuave sin pulido posterior, lo que reduce eficazmente los rayones, las burbujas y los defectos de contracción en la cubierta de la válvula de TPU.
3.2 Diseño eficiente de alta cavidad 1×16
Dieciséis cavidades independientes en un conjunto de molde de inyección, 16 cubiertas de válvulas terminadas por ciclo de moldeo, acortan drásticamente el ciclo de producción único y reducen el costo unitario de fabricación para pedidos de gran volumen, perfecto para la producción en masa automatizada.
3.3 Diseño de puerta oculta submarina
La compuerta del túnel submarino se separa automáticamente de la pieza terminada durante la expulsión; no hay residuos visibles de la compuerta en la superficie exterior de la tapa de la válvula; elimine el procedimiento de recorte manual de la puerta para ahorrar costos de mano de obra posterior al proceso y mejorar en gran medida la consistencia de la apariencia del producto.
3.4 Beneficio funcional del material TPU90
Shore90 TPU posee una excelente elasticidad, resistencia a la abrasión y estanqueidad al aire, lo que hace que la tapa de la válvula tenga un buen rendimiento de amortiguación y un efecto de sellado confiable después de equiparla con un núcleo de válvula, ampliamente utilizado en conjuntos de válvulas neumáticas e hidráulicas.
3.5 Personalización completa disponible
Diseñamos un conjunto completo de moldes de inyección de acuerdo con los dibujos 2D/3D de los clientes o muestras reales, la dimensión de la tapa de la válvula ajustable, la estructura de la ranura de la válvula interna y el diseño de la cavidad según los requisitos personalizados del proyecto.
4. Campos de aplicación de la cubierta de válvula TPU90
Tapa de extremo de válvula de equipo de automatización neumática
Caja de sellado de válvula de control hidráulico pequeña
Accesorio de válvula de compresor y bomba de aire para electrodomésticos
Cubierta de protección de válvula médica en miniatura
5. Proceso de servicio de moldeo y moldeo personalizado
El cliente envía el dibujo/muestra del producto →2. Análisis de viabilidad de DFM y diseño estructural de moldes de inyección →3. Mecanizado en desbaste CNC + procesamiento de precisión EDM para cavidad S136, acabado de espejo VDI20 →4. Sistema de compuerta submarina y fabricación de estructura de posición de válvula + montaje de molde →5. Inyección de prueba de TPU90 y confirmación de muestra →6. Producción en masa después de la aprobación de la muestra del cliente.
Sección de preguntas frecuentes
P1: ¿Cuál es la vida útil esperada de este molde de inyección S136 VDI20?
R: Con un mantenimiento regular, el molde de inyección S136 HRC48-52 puede lograr más de 650.000 disparos de moldeo estables para la producción continua de tapas de válvulas TPU90.
P2: ¿Se puede modificar el molde de inyección existente si el cliente actualiza el diseño de la tapa de válvulas?
R: Nuestro taller de moldes interno brinda un servicio profesional de revisión de moldes para ajustar la estructura de la válvula interna, la dimensión exterior y el espesor de la pared según los dibujos técnicos actualizados.
P3: ¿Hay muestras de preproducción disponibles antes del moldeo a granel?
R: Sí, se pueden organizar muestras de prueba gratuitas después de completar el molde para verificar la calidad y las dimensiones antes del pedido masivo formal.
P4: ¿Puede este molde de inyección 1*16 adaptar materiales de TPU de diferente dureza?
R: Después de ajustar los parámetros de inyección y una optimización menor de la compuerta, el mismo molde puede producir TPU en un rango de Shore80A ~ 95A según nuestra evaluación técnica.
