1. Descripción general del producto

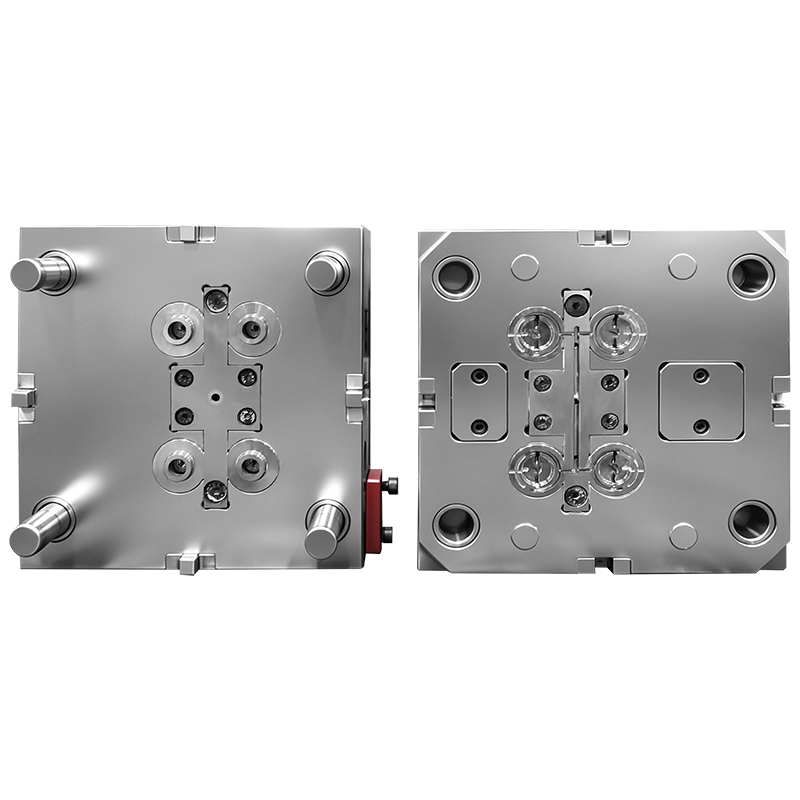

Este molde de inyección helicoidal de plástico está hecho a medida para la producción en masa de piezas de engranaje helicoidal de precisión PA66. Diseñado con un diseño de cavidad de 1×4, el molde de inyección entrega cuatro piezas de tornillo sin fin terminadas por disparo, lo que aumenta en gran medida la eficiencia de producción para los pedidos de componentes de engranajes. Al adoptar un sistema de compuerta de precisión profesional, el molde de inyección realiza una separación automática de la compuerta después de la expulsión, lo que ahorra costos de mano de obra de corte de compuerta en el posprocesamiento.
El núcleo y la cavidad del molde de inyección están fabricados con acero para moldes de trabajo en caliente 2344 de primera calidad, tratado térmicamente con una dureza HRC48~52, que presenta una excelente resistencia al desgaste y rendimiento antifatiga para el moldeado continuo de PA66 a largo plazo. La superficie del molde tiene un acabado con textura estándar SPI-B2, lo que forma una apariencia mate fina y uniforme en la superficie del gusano PA66 y oculta marcas menores de moldeado. La ruta de flujo optimizada equilibra el llenado de masa fundida de PA66 y controla eficazmente la contracción, la deformación y la inflamación, comunes en los productos de gusanos de nailon. Este molde de inyección personalizado se aplica ampliamente para engranajes helicoidales pequeños utilizados en accesorios para automóviles, electrodomésticos, motores de engranajes y conjuntos de transmisión de precisión.
2. Lista de especificaciones del molde central
Diseño de la cavidad: Cavidad 1×4 (4 piezas por ciclo de moldeo)
Grado de acero del molde: acero para trabajo en caliente 2344
Dureza del tratamiento térmico: HRC 48–52
Tipo de puerta: Puerta de punta (puerta de punta submarina)
Acabado de la superficie: textura de molde estándar SPI-B2
Plástico aplicable: PA66 (Nylon 66, con/sin relleno de fibra de vidrio)

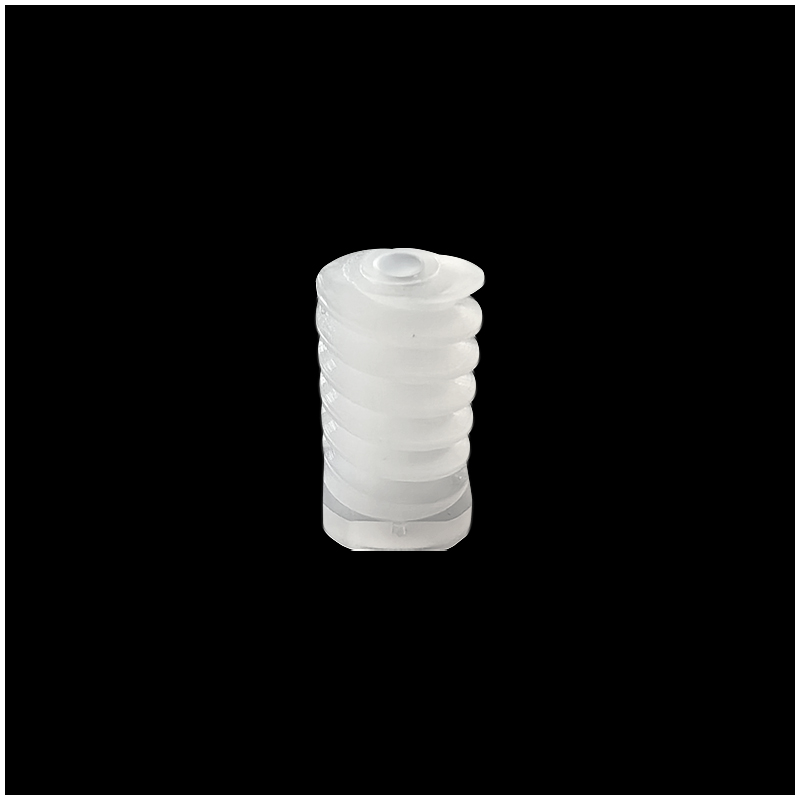

Pieza moldeada: gusano de plástico de precisión personalizado/engranaje helicoidal en miniatura
Tipo de producción: Moldeo por inyección en masa automático continuo
3. Ventajas clave del diseño de este molde de inyección de gusano de plástico

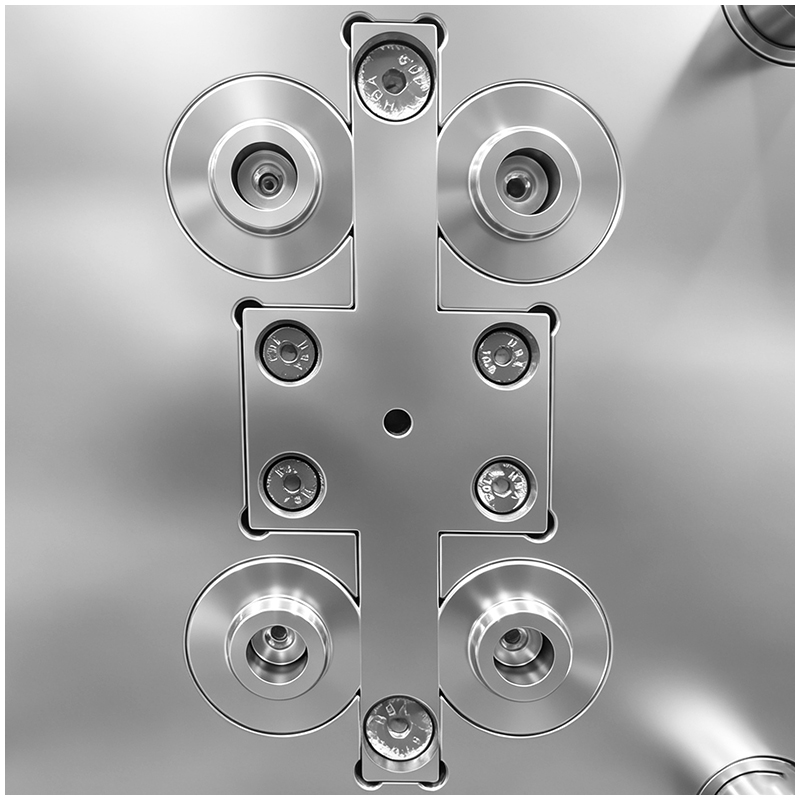

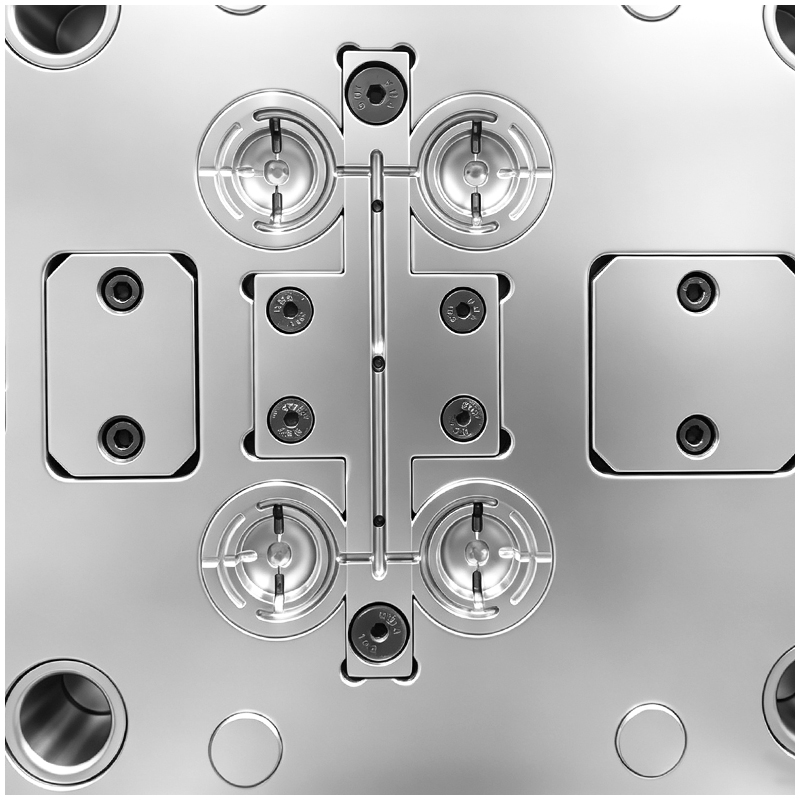

① Estructura eficiente de múltiples cavidades 1 × 4
Cuatro cavidades idénticas están dispuestas con una disposición equilibrada de los canales dentro del molde de inyección, lo que garantiza una presión de fusión y una velocidad de llenado constantes para cada gusano. Todos los gusanos PA66 terminados mantienen idéntica precisión de dientes, peso dimensional y calidad de superficie, lo que es ideal para la producción de engranajes a granel.
② Puerta precisa para moldura sin fin PA66
La compuerta puntiaguda es la solución de alimentación óptima para las piezas sin fin delgadas del molde de inyección. Una pequeña marca de puerta permanece en la superficie no crítica del gusano; Las puertas se rompen automáticamente durante la expulsión de la pieza sin necesidad de recortarlas manualmente. Evita que los residuos grandes de la compuerta dañen el perfil del diente del gusano y garantiza una formación completa del diente para el material PA66.
③ Núcleo de molde de alta dureza 2344 HRC48-52
Después de un temple y revenido precisos, el acero 2344 alcanza una dureza HRC48-52. PA66, especialmente PA66 relleno de GF, tiene una fuerte abrasión en la cavidad del molde; El acero para moldes de alta dureza resiste eficazmente el desgaste de la cavidad dental, mantiene estable la precisión del diente sin fin durante millones de disparos y extiende significativamente la vida útil del molde de inyección.
④ Superficie mate uniforme SPI-B2
El tratamiento de textura fina SPI-B2 en el molde de inyección brinda un acabado mate consistente en la superficie del gusano PA66, mejora la resistencia al desgaste del engranaje helicoidal terminado y cubre defectos leves en la línea de flujo generados durante el moldeado de nailon.
⑤ Corredor optimizado para control de contracción PA66
El tamaño del corredor se personaliza de acuerdo con la característica de alta contracción del PA66. Una presión de empaque suficiente elimina las marcas de hundimiento y la desviación dimensional en el diente del gusano y el diámetro exterior, estabilizando la tolerancia de ensamblaje de los gusanos de transmisión terminados.
4. Rango de aplicación de piezas de gusano PA66 moldeadas
Los componentes moldeados por este molde de inyección se utilizan comúnmente para estructuras de transmisión en miniatura: reductores de engranajes pequeños, motores de electrodomésticos, piezas de transmisión fina para automóviles, engranajes de bloqueo electrónico y conjuntos de tornillo sin fin de transmisión para equipos de oficina.
5. Preguntas frecuentes
P1: ¿Qué beneficios aporta la compuerta puntual al molde de gusano PA66?
A1: La puerta se rompe automáticamente al expulsar los gusanos PA66 terminados, sin trabajo adicional de corte de la puerta. La posición de la compuerta pequeña no destruye la precisión del diente del gusano y mejora la consistencia de la apariencia del producto.
P2: ¿Por qué seleccionar acero 2344 con HRC48-52 para el molde de inyección sin fin PA66?
A2: El PA66 relleno de fibra de vidrio provoca una fuerte abrasión en el moldeo de la cavidad dental. El acero 2344 endurecido HRC48-52 tiene una excelente resistencia al desgaste, previene el desgaste rápido de la cavidad dental y mantiene una precisión dimensional estable a largo plazo.
P3: ¿Qué textura SPI-B2 se utiliza en este molde de gusano de plástico?
R3: SPI-B2 es un acabado de molde mate fino estándar de la industria, que produce una superficie uniforme sin brillo en el gusano PA66, optimiza el rendimiento del desgaste y cubre pequeños defectos en la superficie del moldeo.
P4: ¿Podemos personalizar diferentes módulos y tamaños de gusano en este molde de inyección?
A4: Sí, ofrecemos un servicio de personalización completo. Ajustamos el módulo de diente de la cavidad, el diámetro exterior, la longitud y la textura de la superficie del molde de inyección estrictamente según los dibujos 2D de los clientes o los requisitos de muestra.
P5: ¿Este molde admite material PA66 relleno de vidrio?
A5: Este molde de inyección de alta dureza 2344 está especialmente diseñado para PA66 sin relleno y con relleno de GF20~GF30, adecuado para la producción en masa de engranajes helicoidales de alta resistencia.
P6: ¿Es posible cambiar la cantidad de cavidades de 4 cavidades a 1/2/8 cavidades?
A6: Claro, revisamos el diseño del molde según el volumen de su pedido; Están disponibles una sola cavidad para pruebas de prototipos y múltiples cavidades para producción en masa de grandes lotes.
