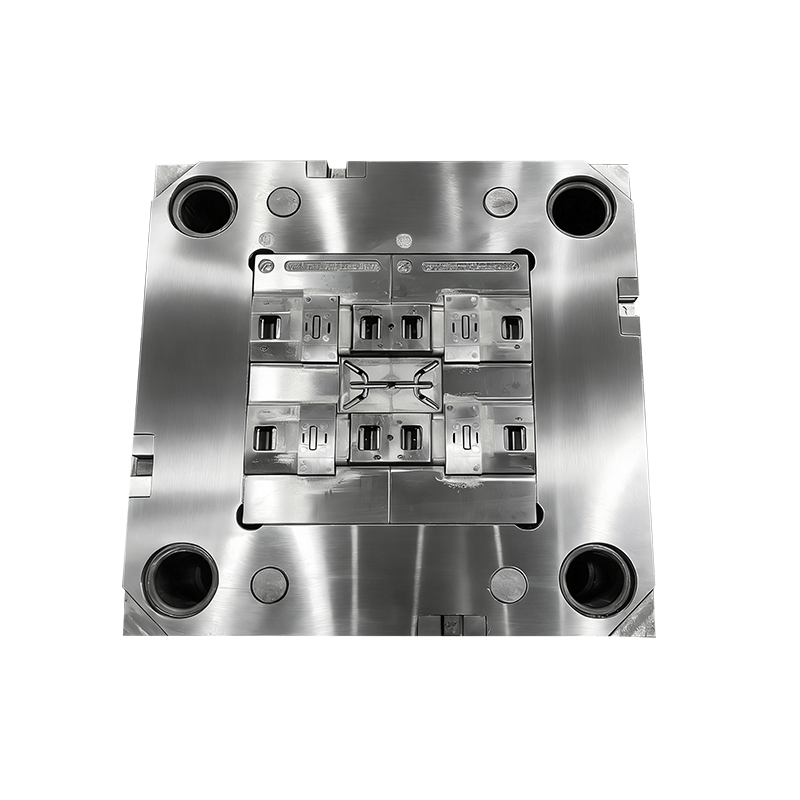

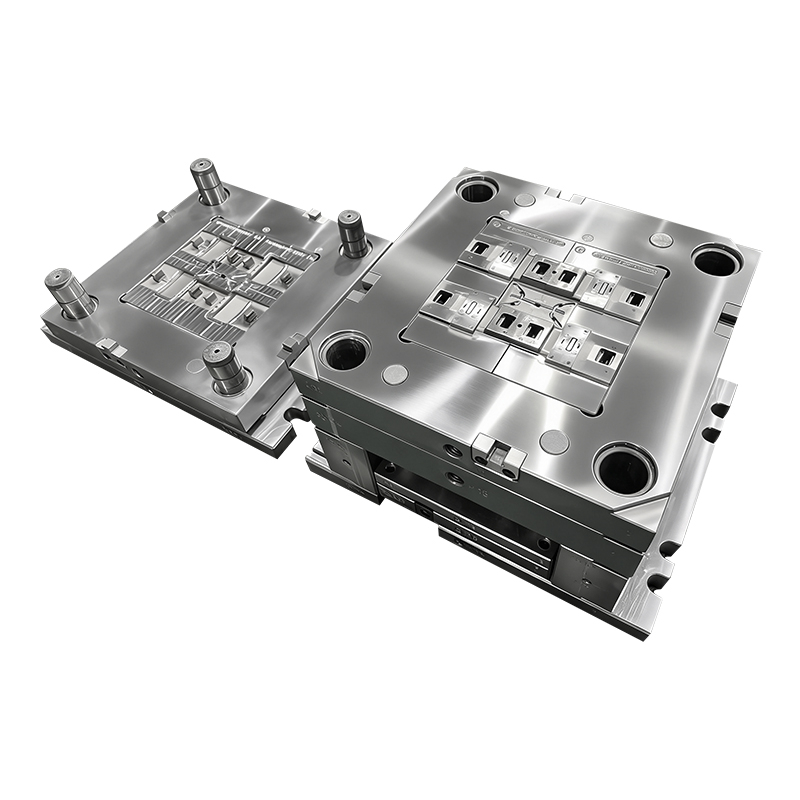

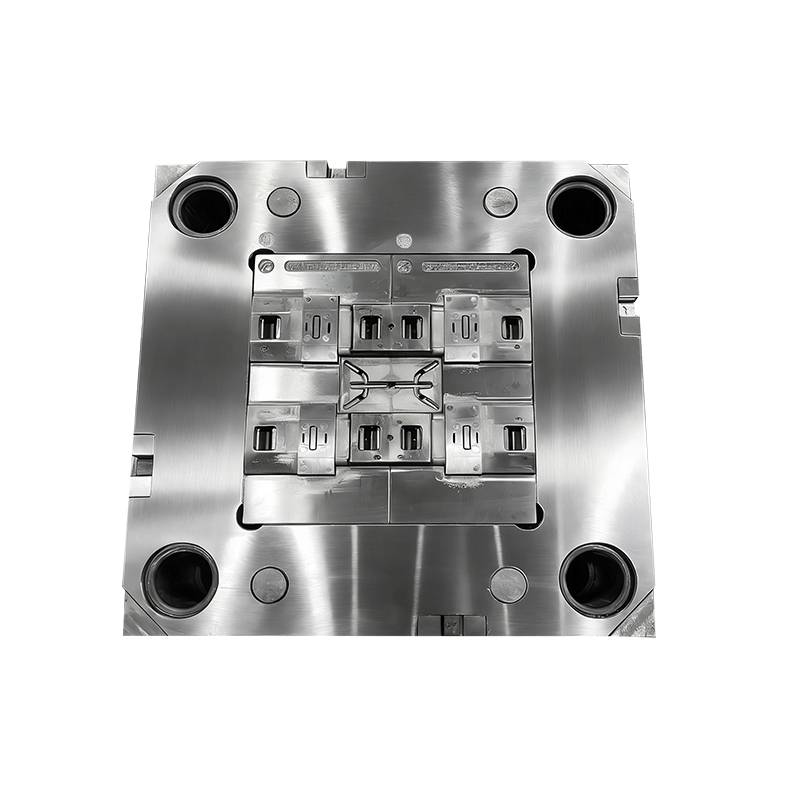

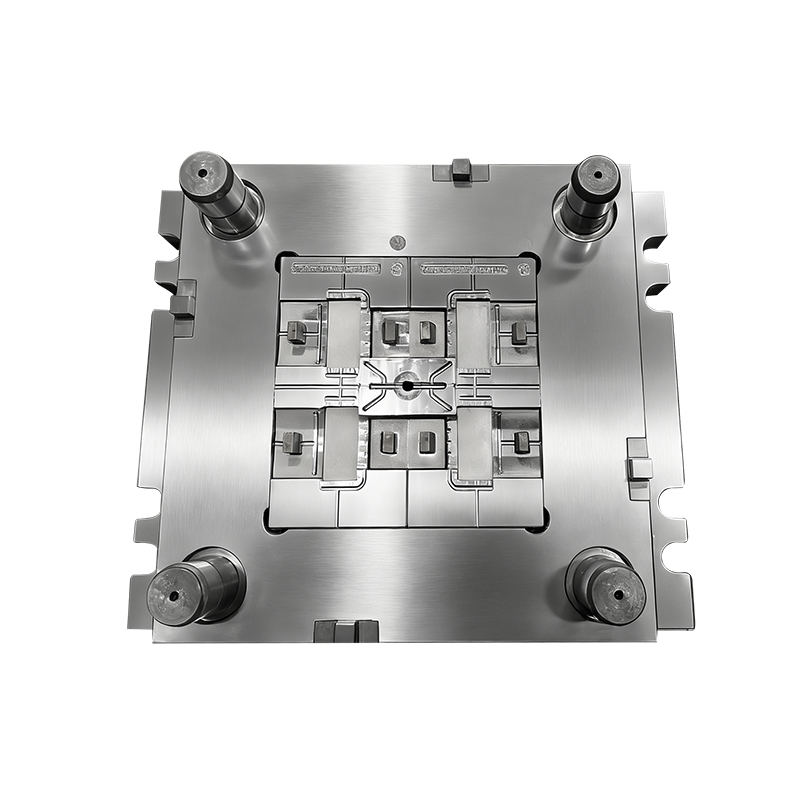

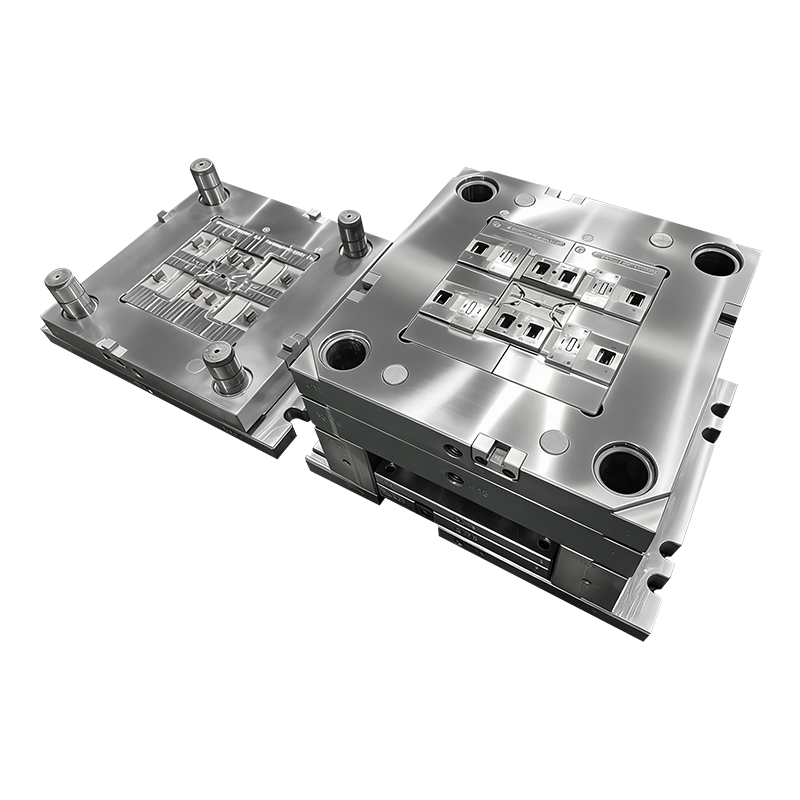

Este molde de inyección personalizado para paneles de interruptores de ABS de 1*4 cavidades está diseñado profesionalmente para la producción en gran volumen de componentes plásticos de paneles de interruptores eléctricos. Al adoptar un molde de acero pulido 1.2083ESR de primera calidad con una dureza tratada térmicamente HRC50-52, un sistema de alimentación de bebedero grande y una estructura de puerta oculta submarina precisa, este molde ofrece un acabado superficial impecable, precisión dimensional estable, excelente resistencia a la corrosión y una larga vida útil para piezas de paneles de interruptores de ABS estándar y personalizadas.
Descripción general del producto
Los paneles de interruptores eléctricos requieren una estricta uniformidad de superficie, tolerancia de tamaño estable, superficie resistente a rayones y alta consistencia de lotes para sistemas eléctricos domésticos, comerciales e industriales. Nuestro molde de inyección de panel de interruptores ABS de 1*4 cavidades está diseñado específicamente para la producción en masa de paneles de cubierta de interruptores estándar, placas de interruptores de pared y carcasas de plástico para electricidad.
Fabricado con de alta pureza acero inoxidable 1.2083ESR y un fino tratamiento de pulido de espejo, el molde evita eficazmente manchas de óxido, rayas superficiales e imperfecciones durante el moldeado de ABS a largo plazo. Equipado con un sistema de canal de bebedero grande y un diseño de puerta submarina oculta , logra una rotura automática de la puerta, una apariencia limpia del producto y un moldeado sincrónico de alta eficiencia para cuatro piezas por ciclo.
Diseño de cavidad equilibrada de 1*4 de alta eficiencia para moldeado sincrónico de 4 piezas
Acero inoxidable premium 1.2083ESR, alta dureza HRC50-52 y acabado totalmente pulido
El diseño de alimentación del bebedero grande garantiza un llenado completo y rápido del material fundido de ABS
Puerta oculta submarina para posición de puerta invisible, sin recorte manual
Excelente rendimiento anticorrosión y antioxidante para la producción en masa de ABS a largo plazo
Estricto control de tolerancia dimensional para una perfecta combinación del conjunto del panel de interruptores.
Especificaciones del producto
| Especificaciones generales del producto |
|
| Nombre del producto | Molde de inyección de panel de interruptor ABS de 1*4 cavidades |
| Cavidad del molde | 1*4 cavidades (diseño síncrono equilibrado de 4 cavidades) |
| Material de acero del molde | 1.2083ESR Acero para moldes inoxidables (refusión por electroescoria ESR) |
| Dureza del molde | HRC50-52 (Tratamiento térmico al vacío) |
| Tratamiento superficial | Pulido fino completo, acabado de espejo suave, sin marcas de herramientas. |
| Material de moldeo | ABS (Acrilonitrilo Butadieno Estireno) |
| Tipo de puerta | Puerta oculta submarina (rotura automática, cicatriz de puerta invisible) |
| Sistema de corredor | Canal frío de bebedero grande (llenado rápido, alimentación estable) |
| Tolerancia dimensional | ±0,02 mm de alta precisión |
| Vida útil del molde | 800.000 – 1.200.000 disparos |
| Compensación de contracción | 0,5%–0,7% (reservada la contracción de ABS profesional) |
| Solicitud | Panel de interruptores de pared eléctricos, cubierta de interruptores, panel de enchufes, carcasa de plástico eléctrica |
Características clave y aspectos destacados
Este molde de panel de interruptores ABS de alta precisión está optimizado para la producción masiva de componentes eléctricos, centrándose en la planitud, la belleza de la superficie, la consistencia de los lotes y la larga vida útil del molde.
Diseño de cavidad equilibrada de alta eficiencia 1*4 : cuatro cavidades adoptan un diseño de canal y enfriamiento completamente equilibrado, logrando un llenado y enfriamiento sincrónicos. Cada panel de interruptores mantiene una planitud y un tamaño consistentes, lo que mejora en gran medida la eficiencia de producción y reduce el costo unitario de producción.
1.2083ESR Acero inoxidable para moldes de primera calidad : adopta la tecnología de refundición de electroescoria ESR, con contenido de impurezas ultrabajo, estructura interna uniforme y excelente rendimiento de pulido. Después del tratamiento térmico de alta dureza HRC50-52, el molde presenta una excelente resistencia al desgaste, a la corrosión y a la deformación, resistiendo eficazmente la corrosión del gas del material ABS y evitando la oxidación del molde durante la producción a largo plazo.
Acabado de pulido completo profesional : toda la cavidad está finamente pulida para lograr una superficie ultrasuave. Sin marcas de herramientas, sin piel de naranja, sin rayones. El panel de interruptores de ABS moldeado presenta una gran planitud, un brillo uniforme y una apariencia premium sin pulido secundario.
Sistema de alimentación de bebedero grande : El diseño optimizado del bebedero grande aumenta la tasa de flujo de fusión, garantiza un llenado rápido y completo de las cavidades grandes del panel de interruptores planos, elimina eficazmente los disparos cortos, las abolladuras por contracción y las líneas de flujo, mejorando la tasa de calificación de la superficie.
Estructura de puerta submarina oculta : La puerta submarina está oculta debajo del borde del producto, lo que permite que la puerta se rompa automáticamente durante la expulsión. No deja residuos en la puerta, no requiere recorte manual, mantiene perfectamente la superficie del panel de interruptores intacta y hermosa, adecuada para piezas de apariencia eléctrica de alta calidad.
Cero deformación y alta precisión de ensamblaje : el diseño científico del canal de agua de refrigeración equilibra la velocidad de enfriamiento interna y externa, controla la contracción del ABS de manera estable, garantiza una superplanitud del panel de interruptores y garantiza un ensamblaje preciso con enchufe de pared y accesorios eléctricos.
Ventaja de acero para moldes 1.2083ESR y dureza HRC50-52
1.2083ESR es un acero para moldes de plástico inoxidable de alto rendimiento especialmente adecuado para piezas de plástico eléctricas de alta apariencia. Con la tecnología de purificación por refundición de electroescoria ESR, el material de acero elimina la porosidad interna, la segregación y las impurezas, logrando una microestructura extremadamente uniforme y una excelente pulibilidad.
Después de un tratamiento térmico al vacío preciso para alcanzar una alta dureza HRC50-52 , el molde obtiene una excelente estabilidad mecánica: la alta dureza de la superficie brinda una fuerte resistencia al desgaste para resistir la fricción de fusión del ABS a largo plazo; la alta tenacidad previene la deformación de la cavidad y el colapso de los bordes; El excelente rendimiento anticorrosión evita eficazmente la oxidación causada por la precipitación de gas ABS, manteniendo la superficie del molde suave y brillante durante mucho tiempo. Es la opción de acero óptima para moldes eléctricos de ABS de alta apariencia y lotes largos.
Optimización del sistema de bebedero grande + puerta submarina
En el caso de productos de paneles de interruptores planos de gran tamaño, la alimentación insuficiente y el llenado lento provocan fácilmente defectos en la superficie. Este molde adopta un sistema de canal de bebedero grande para aumentar el flujo de fusión y la velocidad de transmisión de presión, asegurando un llenado uniforme de cada rincón de la cavidad plana grande, resolviendo problemas comunes como llenado insuficiente, brillo desigual y contracción local.
En cooperación con el diseño de puerta oculta submarina , la posición de la puerta queda oculta en la superficie sin apariencia del producto. Durante la apertura y expulsión del molde, la compuerta se rompe automáticamente sin necesidad de realizar cortes manuales. El panel de interruptores terminado no tiene cicatrices, rebabas ni daños en la puerta, lo que mantiene una perfecta integridad de la apariencia de la superficie, lo que cumple plenamente con los altos estándares de apariencia de los productos eléctricos civiles y comerciales.
Rendimiento de moldeado de material ABS
El material ABS presenta buena rigidez, fuerte resistencia al impacto, propiedades químicas estables y excelente rendimiento de impresión y pulverización de superficies, que es el material principal para paneles de interruptores eléctricos. Este molde está optimizado profesionalmente para las características de moldeo de ABS: apuntando a una tasa de contracción pequeña del ABS (0,5%-0,7%), nos reservamos una tolerancia de contracción precisa; Con el objetivo de lograr líneas de flujo de ABS fáciles de producir, optimizamos la velocidad del flujo del canal y la temperatura del molde; Combinado con una cavidad de alto pulido, el molde produce paneles de interruptores con superficie lisa, gran planitud y tamaño estable, lo que admite la posterior pulverización, impresión en seda y tratamiento UV.
Ingeniería y fabricación de moldes de precisión
Cada detalle del molde del panel de interruptores está estrictamente controlado mediante tecnología de fabricación de precisión:
Mecanizado CNC de microprecisión : la cavidad y el núcleo se procesan mediante máquinas herramienta CNC de alta precisión, controlando la tolerancia dentro de ±0,02 mm para garantizar una planitud constante y precisión de ensamblaje de cada panel de interruptores.
Canal de cavidades equilibrado de 1*4 : el análisis del equilibrio del flujo de múltiples cavidades garantiza una presión y un caudal constantes en cada cavidad, evitando diferencias de tamaño y brillo de la superficie entre 4 cavidades.
Sistema de enfriamiento uniforme : el diseño denso y equilibrado del canal de agua logra un enfriamiento sincrónico de una gran superficie plana, mejorando efectivamente la eficiencia del moldeo y evitando deformaciones y torsiones.
Pulido manual de alto estándar : el pulido fino capa por capa elimina todas las líneas de herramientas y de grano, logrando un acabado suave como un espejo para requisitos de apariencia de alta calidad.
Escenarios de aplicación
Este molde de panel de interruptores ABS de 1*4 cavidades es ampliamente aplicable para la producción en masa de diversas piezas eléctricas de plástico:
Paneles de interruptores de pared para el hogar y paneles de enchufes.
Cubiertas para interruptores eléctricos de edificios comerciales
Carcasas de plástico para interruptores de hogar inteligentes
Accesorios de plástico para paneles de control eléctrico.
Varios componentes eléctricos ABS planos de alta apariencia.
Capacidades de personalización
Proporcionamos soluciones de moldes totalmente personalizadas según los dibujos y muestras del cliente:
Forma, tamaño, posición de los orificios y características estructurales del panel de interruptores personalizados
Número de cavidad ajustable (personalización de múltiples cavidades 1*1 / 1*2 / 1*4 / 1*8)
Personalización del tratamiento de superficie: textura mate, textura fina, pulido espejo.
Actualización del sistema de canales: sistema de canales calientes para una producción sin residuos
Tratamiento de nitruración para mayor dureza superficial y mayor vida útil del molde.
Control de calidad e inspección
Implementamos una estricta inspección de calidad de todo el proceso para garantizar una calidad estable del molde y una producción en masa sin defectos:
Inspección dimensional de la CMM : verifique el tamaño de la cavidad, la planitud y la tolerancia del ensamblaje para garantizar una precisión de ±0,02 mm.
Prueba de dureza : Inspección aleatoria de la dureza del acero del molde para garantizar una HRC50-52 estable.
Inspección de pulido de superficies : Detección óptica para confirmar que no haya rayones, picaduras ni marcas de herramientas.
Prueba de prueba de molde 100% : producción de prueba de máquina completa para verificar la planitud del producto, la apariencia de la superficie y el efecto de puerta.
Prueba de consistencia del lote : garantice un tamaño y apariencia uniformes de los productos de cuatro cavidades.
Ventaja de durabilidad y ciclo de vida
Al adoptar acero inoxidable 1.2083ESR de alta pureza y un tratamiento térmico de alta dureza HRC50-52, este molde tiene una excelente resistencia al desgaste y a la corrosión. Puede mantener una precisión estable y una superficie lisa bajo un moldeado ABS continuo a largo plazo, lo que reduce eficazmente los tiempos de mantenimiento del molde. La vida útil alcanza entre 800 000 y 1 200 000 disparos, lo que reduce en gran medida el costo de reemplazo de moldes a largo plazo y el tiempo de inactividad de la producción para el cliente.
¿Por qué elegirnos?
Experiencia profesional en moldes eléctricos : amplia experiencia en la fabricación de paneles de interruptores, enchufes y moldes de plástico eléctricos, familiarizado con los puntos débiles del moldeado de ABS.
Garantía de material premium : adopte acero importado genuino 1.2083ESR con informes de prueba, dureza estable y rendimiento confiable.
Procesamiento de alta precisión : el estricto control de tolerancia y el pulido de alto nivel garantizan una apariencia de alta calidad del producto.
Solución eficiente de múltiples cavidades : el diseño equilibrado de 1*4 cavidades mejora la producción y reduce el costo unitario.
Soporte posventa completo : brinde orientación sobre pruebas de moldes, ajuste de parámetros de proceso y soporte técnico a largo plazo.
Preguntas frecuentes
P1: ¿Por qué elegir acero 1.2083ESR para el molde del panel de interruptores ABS?
1.2083ESR es acero para moldes inoxidable con excelente rendimiento anticorrosión y súper pulido. El moldeado de ABS producirá un ligero gas corrosivo, el acero para moldes ordinario es fácil de oxidar, mientras que la alta dureza 1.2083ESR HRC50-52 evita eficazmente la oxidación, el desgaste de la superficie y las imperfecciones del producto, manteniendo la superficie del panel de interruptores suave y uniforme para una producción en masa a largo plazo.
P2: ¿Cuáles son las ventajas de la puerta submarina para panel de interruptores?
La puerta oculta submarina realiza una rotura automática durante el desmolde sin necesidad de recortarla manualmente. Sin cicatrices en la superficie del producto, lo que garantiza la integridad y la belleza del panel de interruptores plano, perfectamente adecuado para piezas de apariencia eléctrica con altos requisitos de superficie.
P3: ¿Cuál es el beneficio del diseño de bebedero grande?
El panel de interruptores es un producto grande, plano y de paredes delgadas. El bebedero grande aumenta el flujo de fusión y la velocidad de llenado, resolviendo eficazmente la insuficiencia de llenado, las líneas de flujo y los problemas de brillo desigual, mejorando la tasa de calificación de la superficie del producto y la estabilidad del moldeo.
P4: ¿Cómo garantizar que no se deforme el panel de interruptores del ABS?
Optimizamos el diseño equilibrado del canal de agua de refrigeración, igualamos los parámetros científicos de temperatura del molde y tiempo de enfriamiento, y reservamos una tasa de contracción del ABS precisa, lo que libera eficazmente la tensión interna y garantiza una superplanitud del panel de interruptores terminado sin deformaciones ni deformaciones.
P5: ¿Cuánto dura la vida útil del molde?
Con acero genuino de alta dureza 1.2083ESR y un tratamiento de pulido fino, la vida útil estable del molde alcanza entre 800.000 y 1.200.000 disparos, con una baja tasa de fallas y un bajo costo de mantenimiento.
