Los tarjeteros transparentes (a menudo llamados "ladrillos de cartas") se han vuelto esenciales para los coleccionistas que exhiben cartas de Pokémon raras, recuerdos deportivos o cartas de juegos de edición limitada. El titular debe hacer dos cosas: mantenerse claro y proteger la tarjeta.
Pero cuando desea agregar funcionalidad NFC a estos soportes transparentes, surge una pregunta clave: ¿Cómo se coloca una etiqueta NFC sin arruinar la hermosa claridad?
Este artículo proporciona un análisis completo tanto del proceso de moldeo por inyección de tarjeteros transparentes como de las técnicas para colocarles pegatinas NFC.
Los tarjeteros transparentes tradicionales se fabrican cortando láminas de plástico (acrílico/PMMA, PC, PS o MS) utilizando métodos como corte por láser, mecanizado CNC o corte manual con cuchilla.
Sin embargo, el corte tiene importantes limitaciones:
Sin efectos 3D : las piezas cortadas son completamente planas
Mala precisión dimensional : difícil mantener la precisión
Bordes rugosos : requieren pulido manual
El moldeo por inyección resuelve estos problemas derritiendo bolitas de plástico e inyectándolas en un molde de precisión. Esto le permite crear:
Texturas y patrones de superficie tridimensionales.
Contornos de borde precisos con tolerancias ajustadas
Funciones integradas como bolsillos, cierres a presión o bisagras
Calidad constante en miles de unidades
El PMMA (Polimetilmetacrilato), comúnmente conocido como acrílico, es el material más común para los tarjeteros transparentes. Sin embargo, requiere un estricto control del proceso:
Parámetro | Requisito |
|---|---|
temperatura de fusión | >160°C |
Límite de descomposición | 270°C |
Contenido de humedad (presecado) | <0,1% (idealmente 0,04%) |
Condiciones de secado | 80-90°C durante más de 3 horas |
Temperatura del molde | 60-80°C |
Tiempo de permanencia a 260°C | <10 minutos |
Tiempo de permanencia a 270°C | <8 minutos |
Desafíos clave con PMMA:
Pobre fluidez durante el moldeo.
Baja resistencia al impacto
Propenso a rascarse
Sensible a la humedad (provoca burbujas y transparencia reducida)
Soluciones:
Utilice PMMA modificado (copolímeros con estireno o butadieno, o mezclas con PC)
Seque previamente los materiales
Controle cuidadosamente la temperatura de fusión

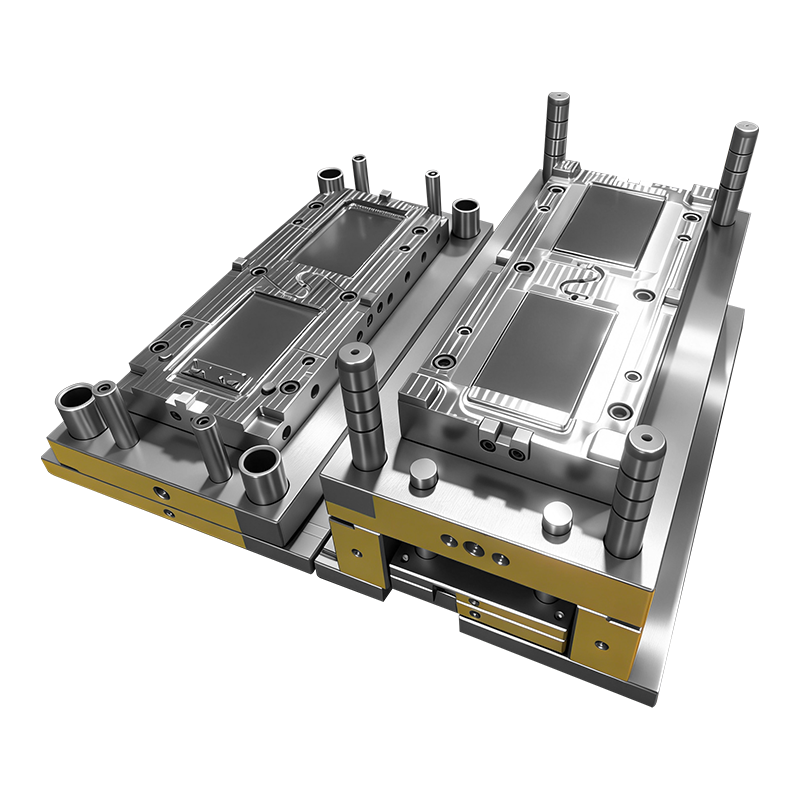

Para mantener la claridad óptica en piezas moldeadas por inyección:
Elemento de diseño | Requisito |
|---|---|
Diámetro del corredor principal | 8-10 mm (para espesor de pared <4 mm) |
Longitud total del corredor | <50 mm |
Ángulo de conicidad del corredor | 5° a 7° |
Profundidad de la puerta de borde | 0,7-0,9t (t = espesor de pared) |
Diámetro de la puerta del pasador | 0,8-2 mm |
Profundidad de ventilación | ~0,05 mm |
Ancho de ventilación | ~6mm |
Ángulo de salida (cavidad) | 35′-1°30′ |
Ángulo de salida (núcleo) | 30′-1° |
Requisitos especiales para piezas transparentes:
Las superficies de la cavidad y del núcleo requieren el mismo acabado de pulido tipo espejo.
Los ángulos de tiro deben ser generosos para evitar marcas de arrastre.
Los pasadores eyectores deben colocarse en lugares ocultos.
Las puertas deben colocarse donde no sean visibles después del montaje.
Colocar pegatinas NFC en tarjeteros transparentes presenta dos desafíos clave:
Estética : la pegatina debe ser invisible o casi invisible sin afectar la visualización de la tarjeta.
Funcionalidad : la pegatina debe estar fijada de forma segura y proporcionar una lectura fiable.
Paso | Puntos clave |
|---|---|
Moldea el bolsillo | Diseñe un bolsillo poco profundo (de 0,3 a 0,5 mm de profundidad) en la parte posterior del soporte, un poco más grande que la etiqueta NFC |
Selecciona la pegatina | Utilice pegatinas NFC flexibles y ultrafinas (<0,2 mm de grosor). Elija el tipo sobre metal (con capa de ferrita) para manejar tintas/láminas metálicas que se encuentran comúnmente en las tarjetas coleccionables. |
Adjuntar la pegatina | Aplique adhesivo ópticamente transparente (OCA) o utilice el propio respaldo de la pegatina. Coloca la pegatina plana en el bolsillo. Eliminar todas las burbujas de aire. |
Cubrir con tapa | Cubra el bolsillo con una lámina delgada transparente cortada con láser (acrílico o PC de 0,3 mm), al ras con la superficie del portatarjetas. |
Sello | Soldadura ultrasónica (recomendada) o curado con adhesivo UV para unir la cubierta al cuerpo principal |
La pegatina se coloca dentro del bolsillo, sin añadir espesor adicional.
La cubierta transparente protege la pegatina del desgaste.
La pegatina se "intercala" entre capas manteniendo una superficie plana
92 %+ de transmisión de luz: la pegatina se vuelve casi invisible
Precisión de posicionamiento : use accesorios o plantillas para garantizar una colocación precisa de la etiqueta
Control de burbujas : enrolle desde el centro hacia los bordes para expulsar el aire o utilice una laminadora al vacío.
Selección de adhesivo : utilice adhesivo transparente de grado óptico para evitar que se empañe o amarillee.
Muchas tarjetas coleccionables contienen elementos metálicos (estampado en caliente, láminas de plata, efectos holográficos). Las pegatinas NFC estándar se desafinan cuando se colocan cerca de metal, lo que provoca fallos de lectura. Las pegatinas sobre metal incluyen un respaldo de ferrita que aísla la antena de la interferencia metálica, lo que garantiza una lectura confiable.
Método | Ventajas | Desventajas |
|---|---|---|
Soldadura ultrasónica | Sin marcas de adhesivo, unión rápida y fuerte | Requiere equipo especializado |
Curado adhesivo UV | Equipo sencillo, temperatura ambiente. | Requiere dosificación precisa y tiempo de curado. |
Ajuste a presión | Extraíble, no se necesita equipo | Puede dejar huecos, no impermeable. |
1. Diseño y fabricación de moldes - Bolsillo trasero de diseño (0,3-0,5 mm de profundidad) - Reserva de nervaduras de soldadura para la cubierta - Superficie de la cavidad pulida como espejo ↓ 2. Moldeo por inyección de PMMA - Material presecado (80-90 °C, más de 3 horas) - Control de los parámetros de inyección (temperatura, presión, velocidad) - Empaque y enfríe ↓ 3. Postprocesamiento - Retire la puerta - Pula los bordes (si es necesario) ↓ 4. Adjunto de etiqueta NFC - Limpie bolsillo (desengrasar, quitar el polvo) - Colocar y colocar la pegatina - Rollo para eliminar burbujas ↓ 5. Sellado de la cubierta - Cubierta transparente cortada con láser - Soldadura ultrasónica o curado adhesivo UV ↓ 6. Inspección de calidad - Inspección visual (burbujas, desalineación, rayones) - Prueba de función NFC (rango de lectura, respuesta)Escenario | Requisitos críticos |
|---|---|
Material de inyección | El PMMA debe estar completamente seco (<0,04 % de humedad). Utilice grados modificados para un mejor flujo |
Diseño de moldes | Cavidades de pulido espejo. Ubicación adecuada de la puerta y la ventilación. Amplios ángulos de tiro |
Diseño de bolsillo | Profundidad: 0,3-0,5 mm. Ligeramente más grande que la pegatina. Superficie inferior plana |
Etiqueta NFC | Ultrafino (<0,2 mm). Tipo sobre metal. Flexible |
Adjunto | Posicionamiento preciso. Sin burbujas. Adhesivo transparente |
Sellado de tapa | Preferiblemente soldadura ultrasónica. Garantiza planitud y sellado. |
Para los titulares de tarjetas transparentes que requieren funcionalidad NFC, el método de bolsillo trasero + pegatina + cubierta transparente ofrece el mejor equilibrio entre:
Claridad visual : la pegatina se vuelve casi invisible
Fiabilidad de la producción : no hay riesgo de que el chip sufra daños por calor o presión.
Funcionalidad : las pegatinas sobre metal garantizan una lectura estable con tarjetas que contienen metal
Simplicidad del proceso : flujo de trabajo sencillo adecuado para producción de volumen medio
El proceso de moldeo por inyección del cuerpo principal necesita un control cuidadoso del secado del material, el diseño del molde y los parámetros de procesamiento para lograr la claridad óptica requerida. Pero una vez moldeado el bolsillo, colocar la etiqueta NFC y sellarlo con una cubierta transparente es un proceso confiable y bien establecido.
El resultado final: moldee un bolsillo preciso, coloque una etiqueta NFC en metal, cúbralo con una tapa transparente y séllelo. Sus coleccionistas obtienen la funcionalidad NFC que desean sin comprometer la visualización nítida de sus preciadas tarjetas.
