Cómo determinar el número de cavidades en un molde de inyección y su relación con la fuerza de sujeción

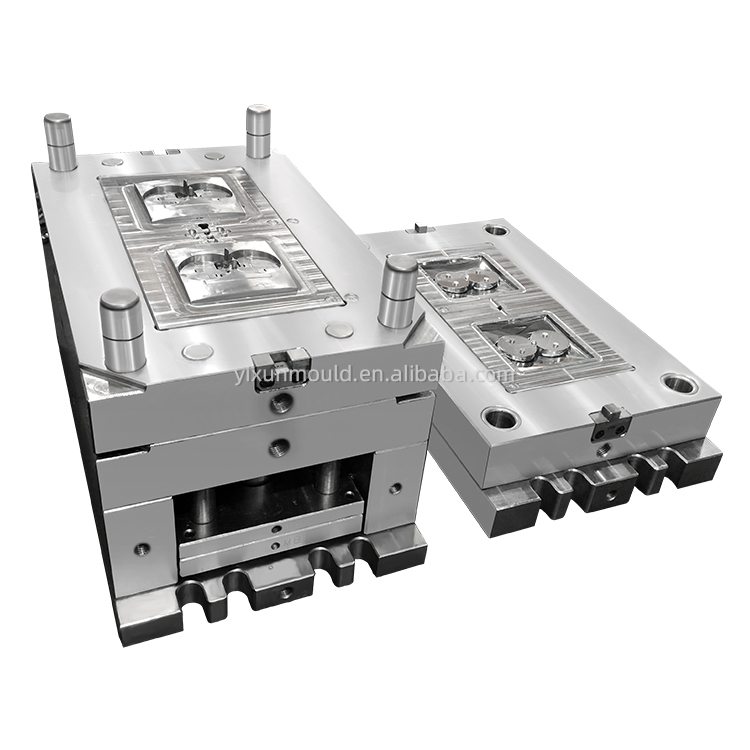

1. Factores clave que afectan el recuento de cavidades

(1) Tamaño de pieza y complejidad

• Piezas grandes/complejas (por ejemplo, paneles automotrices, carcasas de electrodomésticos): típicamente 1-2 cavidades (debido a limitaciones de espacio y saldo de llenado).

• Piezas pequeñas/simples (por ejemplo, tapas de botella, botones): puede usar cavidades 8-128+ para la producción en masa.

(2) Propiedades del material

• Materiales de alta viscosidad (por ejemplo, PC, nylon lleno de vidrio): menos cavidades (para evitar disparos cortos).

• Materiales de baja viscosidad (por ejemplo, PP, PE): más cavidades posibles.

(3) Volumen de producción y tiempo de entrega

• Pedidos de alto volumen: prefieren moldes de múltiples cavidades.

• Volumen de bajo volumen, alto: menos cavidades para la flexibilidad.

(4) Costo y durabilidad del moho

• Más cavidades → costo de moho más alto pero menor costo por parte.

• Los requisitos de precisión aumentan con el recuento de cavidades.

(5) Estabilidad del proceso

• Demasiadas cavidades pueden causar:

• Llenado desigual (disparos cortos o flash).

• Inconsistencias de enfriamiento (deformación).

---

2. Cómo la fuerza de sujeción limita el recuento de cavidades

La fuerza de sujeción (tonelaje) de una máquina de inyección determina el recuento máximo de cavidad. La fórmula es:

Cálculo de la fuerza de sujeción

Fuerza de sujeción requerida (t) = PARTE Área proyectada (CM²) × Presión de cavidad (T/cm²) × Número de cavidades Fuerza de sujeción requerida (T) = PARCIÓN Área proyectada (CM²) × Presión de cavidad (T/cm²) × Número de cavidades

• Presión de la cavidad: típicamente 0.3–0.8 t/cm² (depende del material y la longitud del flujo).

Cálculo de ejemplo

Para una parte redonda (diámetro de 10 cm, área ≈78.5 cm²) en PP (presión = 0.5 t/cm²):

• 1 cavidad:

  78.5 × 0.5 × 1 = 39.25 T → Use ≥50t máquina.78.5 × 0.5 × 1 = 39.25 t → Use ≥50t máquina.

• 4 cavidades:

  78.5 × 0.5 × 4 = 157 T → Use ≥160t máquina.78.5 × 0.5 × 4 = 157 t → Use ≥160t máquina.

Riesgos de fuerza de sujeción insuficiente

• Flash (desbordamiento del moho): si la fuerza de sujeción

• Daño del moho: desviación excesiva con el tiempo.

---

3. Otras limitaciones de la máquina

1. Tamaño de la planta y espaciado de la barra de corbata: debe adaptarse al molde.

2. Capacidad de disparo: suficiente volumen de fusión para todas las cavidades.

3. Sistema de eyección: debe manejar el demoldización de múltiples cavidades.

---

4. ¿Cómo optimizar el recuento de cavidades?

Consejos de diseño

✅ Priorice la fuerza de sujeción: evite el flash.
✅ Compruebe la capacidad de disparo: evite disparos cortos.
✅ Asegure el equilibrio del flujo: calidad de pieza consistente.

---

5. Conclusión

• El recuento de cavidades depende del tamaño de la parte, el material y el tonelaje de la máquina.

• La fuerza de sujeción es una restricción crítica, siempre verifica mediante el cálculo.

• Eficiencia de equilibrio, calidad y costo para una producción óptima.
