El disco filtrante de plástico es un componente pequeño pero crítico, que a menudo se ve en electrodomésticos de cocina, equipos industriales y productos domésticos cotidianos. Lo que lo hace destacar es su denso conjunto de pequeños agujeros espaciados uniformemente, cada uno de los cuales es una maravilla de la ingeniería de precisión. Hoy, analizamos cómo el moldeo por inyección da vida a estos complejos filtros y las técnicas clave que hacen posible la producción en masa.

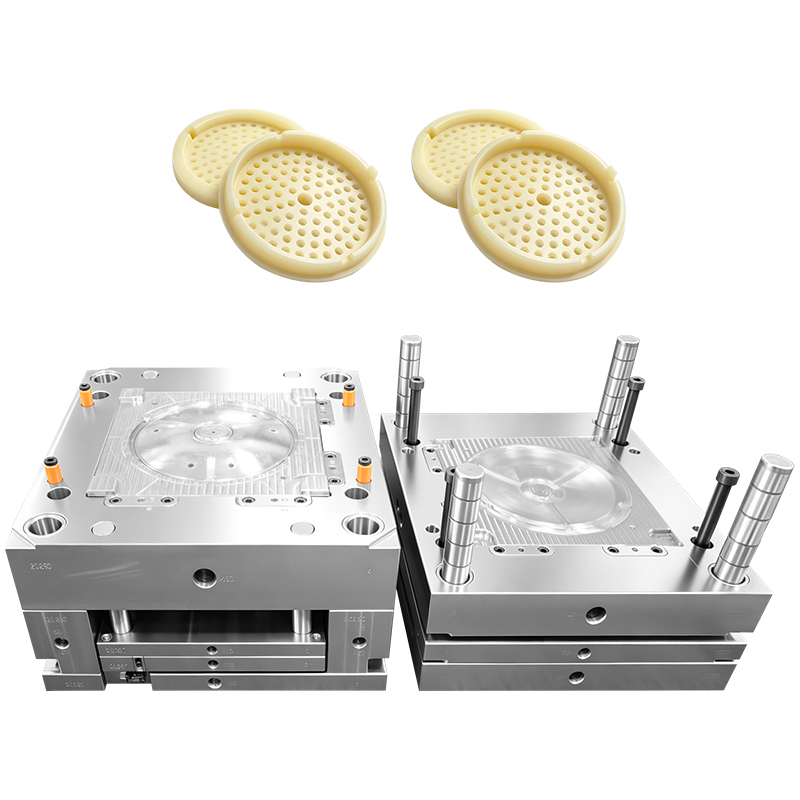

El corazón del proceso está en el propio molde. Cada pequeño orificio en el disco filtrante no se perfora posteriormente, sino que se forma directamente durante el moldeo mediante micropasadores . Estos pasadores ultraprecisos se insertan en la cavidad del molde, creando la forma negativa de los agujeros a medida que el plástico fluye a su alrededor.
Mecanizado de alta precisión : los pasadores centrales generalmente están hechos de acero endurecido y mecanizados mediante electroerosión por hilo o microerosión, logrando tolerancias tan ajustadas como ±0,01 mm para garantizar que cada orificio sea uniforme en tamaño y posición.
Diseño modular : los pasadores suelen fabricarse como inserciones reemplazables. Si un pasador se desgasta, se puede cambiar sin tener que volver a hacer todo el molde, lo que reduce los costos de mantenimiento y el tiempo de inactividad.
Los discos de filtro generalmente están hechos de plásticos rígidos de alto flujo como PP, ABS o nailon , que equilibran la resistencia con la capacidad de llenar pasajes estrechos y complejos.
Los ajustes clave del proceso incluyen:
Compuerta multipunto : en lugar de una única compuerta, los moldes utilizan múltiples compuertas espaciadas uniformemente para distribuir la masa fundida uniformemente a lo largo del disco, evitando líneas de soldadura débiles y asegurando que cada orificio esté completamente lleno.
Llenado equilibrado : el sistema de canal del molde está diseñado para igualar la presión del flujo, de modo que la masa fundida llegue a todos los pasadores del núcleo casi al mismo tiempo. Esto evita rellenos parciales o tamaños de agujeros desiguales.
Dos de los mayores obstáculos en el moldeado de discos filtrantes son el aire atrapado y la dificultad de expulsión.
Cuando el plástico llena el molde, el aire queda atrapado entre los pasadores del núcleo. Una ventilación deficiente provoca quemaduras, agujeros incompletos o defectos en la superficie. Para solucionar esto:
Ranuras de ventilación : se agregan respiraderos finos y poco profundos (de 0,01 a 0,02 mm de profundidad) a la línea de separación del molde para dejar escapar el aire.
Espacio libre de los pasadores del núcleo : los pequeños espacios alrededor de los pasadores del núcleo también actúan como respiraderos, lo que garantiza que el aire salga antes de que el plástico se solidifique.
El plástico se encoge ligeramente a medida que se enfría, agarrando firmemente los pasadores del núcleo. Para evitar daños:
Sistema de placa expulsora : una placa expulsora completa y uniforme empuja todo el disco hacia afuera de manera uniforme, evitando que se deforme o se rompa.
Ángulos de inclinación : los pasadores centrales tienen una ligera inclinación (1°–3°) para reducir la fricción y permitir que el filtro se deslice limpiamente.
La belleza de este proceso es la repetibilidad. Una vez validado el molde, se pueden producir miles de discos filtrantes idénticos en un solo día, cada uno con orificios perfectamente alineados, bordes lisos y un rendimiento constante. Los orificios moldeados eliminan la necesidad de realizar una perforación secundaria, que sería lenta, costosa y propensa a generar rebabas o desalineación.
Desde coladores de fregadero de cocina hasta sistemas de filtración industriales, los discos filtrantes moldeados por inyección demuestran que incluso las piezas aparentemente más simples dependen de un diseño de molde y un control de procesos sofisticados.
