La transición de un prototipo de dispositivo médico validado a escala comercial conlleva tasas de fracaso notoriamente altas. Los modelos impresos o mecanizados en 3D a menudo demuestran una funcionalidad básica impecable. Sin embargo, con frecuencia ocultan graves problemas de fabricación. Lanzarse directamente hacia herramientas de acero duro con múltiples cavidades sin una estrategia de transición invita al desastre. Corre el riesgo de altas tasas de desperdicio, fallas absolutas en el cumplimiento de la FDA o CE y reelaboración importante de herramientas.
Este artículo proporciona un marco secuencial basado en evidencia para escalar la producción. Aprenderá cómo pasar con éxito de prototipos funcionales a fabricación de gran volumen. Nos centramos en tácticas críticas de mitigación de riesgos y selección estratégica de proveedores. Al dominar estos pasos de transición, los equipos de ingeniería pueden estabilizar las cadenas de suministro y proteger sus cronogramas de lanzamiento.
Los formatos de archivo dictan la preparación: los archivos STL a nivel de superficie de la impresión 3D deben reconstruirse como modelos CAD sólidos (STEP/SLDPRT) antes de que se puedan generar cotizaciones de herramientas precisas.
La 'producción de puentes' reduce el riesgo: el uso de herramientas blandas de aluminio para ejecuciones piloto (miles de unidades) valida el diseño y el cumplimiento antes de comprometerse con moldes de acero duro de gran volumen.
La transición de materiales es fundamental: las resinas prototipo especializadas deben cambiarse por polímeros estándar de grado médico compatibles con la esterilización para respaldar la estabilidad de la producción a largo plazo.
El cumplimiento es un hilo continuo: la transición requiere pasar a salas blancas ISO Clase 7/8 y cumplir con los estándares de materiales ISO 13485 y USP Clase VI desde la etapa del Primer Artículo.
Los equipos de ingeniería suelen celebrar prematuramente una fase de prototipo exitosa. Un modelo físico demuestra que su concepto funciona en manos humanas. No demuestra que se pueda fabricar de forma consistente a escala. Cerrar esta brecha requiere comprender las diferencias fundamentales entre las tecnologías de creación de prototipos y la producción en masa.
La fabricación aditiva perdona fácilmente los defectos de diseño agresivos. Sin embargo, el moldeo por inyección médica castiga duramente estos mismos errores. Por ejemplo, las paredes gruesas de un prototipo impreso en 3D funcionan perfectamente en la plataforma de impresión. Por el contrario, esas mismas paredes gruesas provocan un enfriamiento desigual durante el moldeo por inyección. Esta reducción térmica desigual crea graves 'marcas de hundimiento' y huecos internos. Debe uniformar los espesores de las paredes en todo el diseño para garantizar la integridad estructural.
Los puntos ciegos operativos a menudo detienen por completo el progreso de las adquisiciones. Los fabricantes no pueden ejecutar análisis de Diseño para Fabricación (DFM) en archivos STL estándar. Tampoco pueden generar cotizaciones de herramientas precisas a partir de ellos. Los archivos STL solo representan triángulos de superficies interconectadas. Carecen de datos matemáticos de geometría sólida. La transición requiere archivos CAD sólidos y robustos como STEP o SLDPRT. También debe proporcionar una lista de materiales (BOM) finalizada. Sin una geometría sólida y una lista de materiales, los fabricantes de herramientas no pueden calcular las trayectorias de herramientas CNC.
Los equipos de ingeniería suelen ensamblar las primeras iteraciones manualmente. La producción en masa se basa enteramente en líneas de montaje automatizadas o semiautomáticas. Su diseño debe tener en cuenta el agarre robótico. También debe admitir métodos de unión simplificados. Por ejemplo, sustituir pequeños tornillos metálicos por uniones soldadas por ultrasonidos agiliza significativamente el proceso de montaje. Si su producto ignora las restricciones del ensamblaje robótico, la eficiencia y consistencia de la producción se verán afectadas.
No puede escalar la producción hasta que optimice su diseño digital para la realidad física. Esta fase exige una disciplina de ingeniería rigurosa y una comprensión profunda del comportamiento de los polímeros bajo alta presión.
Debe optimizar criterios DFM específicos para un moldeado confiable. Considere estas reglas fundamentales:
Ángulos de inclinación: agregue ángulos de inclinación apropiados a todas las paredes verticales. Recomendamos al menos 1 a 2 grados. Esto garantiza una expulsión suave de la pieza sin rayar la superficie.
Optimización de puertas: optimice las ubicaciones de las puertas para empujar el plástico fundido de manera uniforme. La mala ubicación de la puerta crea líneas de unión débiles donde convergen los flujos de material.
Tasas de contracción: Calcule tasas precisas de contracción del material. Los distintos polímeros médicos se encogen de forma diferente a medida que se enfrían. Tener esto en cuenta en el diseño del molde mantiene tolerancias estrictas de grado médico.
No se puede validar lo que no se puede medir. El diseño para inspección exige funciones críticas accesibles. Los equipos de control de calidad utilizan máquinas de medición por coordenadas (MMC) para la verificación. Si una geometría compleja bloquea la sonda CMM, no cumple con el estándar de inspección. Incorpore datos de medición claros directamente en su modelo CAD. Esto garantiza controles de calidad reproducibles durante la producción comercial.
La Inspección del Primer Artículo (FAI) sirve como un punto de control vital. Las pruebas de verificación de diseño (DVT) se realizan simultáneamente. Aquí, los inspectores miden la pieza física con respecto a las especificaciones de ingeniería precisas. Recuerde, los fabricantes de herramientas ejecutan exactamente el archivo CAD proporcionado. No adivinan ni asumen la intención de su diseño. Si el archivo CAD contiene errores, el molde de acero replicará perfectamente esos errores. Este hito determina si se procede a los ensayos clínicos o se vuelve al diseño.

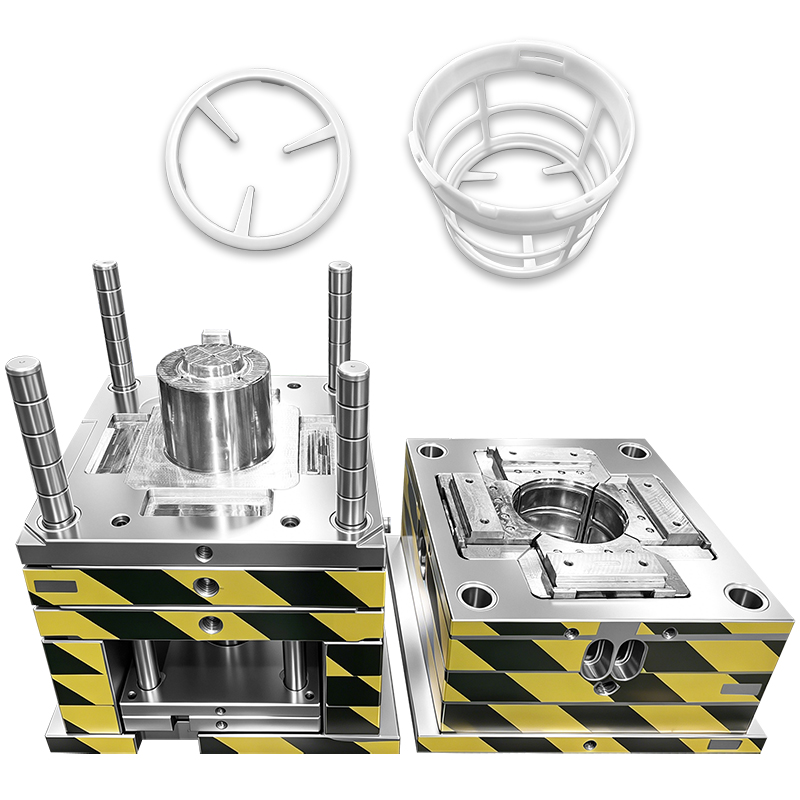

Pasar de un prototipo impreso en 3D de 10 unidades directamente a un molde de acero duro de 100.000 unidades es una imprudencia. El riesgo de validación es simplemente demasiado alto. Necesita un paso intermedio para validar el propio proceso de fabricación.
Introduzca la 'producción de puentes' de bajo volumen en su cronograma. Esta fase suele producir entre 1.000 y 5.000 unidades. Sirve como un paso esencial para la mitigación de riesgos para los componentes plásticos del sector sanitario . La producción de puentes valida el diseño de su molde, la elección de materiales y el proceso de ensamblaje antes de pasar a la producción de herramientas a gran escala.
Comprender la transición de herramientas evita contratiempos evitables. Las herramientas de aluminio ofrecen tiempos de entrega significativamente más rápidos que el acero endurecido. También requieren menos compromiso inicial. Este enfoque proporciona rápidamente piezas de calidad de producción para ensayos clínicos. Puede verificar la preparación del proceso antes de comprometerse con moldes de múltiples cavidades de gran volumen.
El siguiente cuadro ilustra las distintas fases de la transición de herramientas:
Fase de producción | Material de herramientas | Volumen esperado | Propósito principal | Riesgo de validación |
|---|---|---|---|---|
Creación de prototipos | Ninguno (Impresión 3D/CNC) | 1 - 50 unidades | Validación de forma, ajuste y función básica. | Bajo |
Producción de puentes | Aluminio (herramienta blanda) | 1.000 - 5.000 unidades | Validación de procesos, pruebas FDA, ensayos clínicos. | Medio |
Producción en masa | Acero endurecido (P20/H13) | Más de 100.000 unidades | Escalado comercial de alta velocidad. | Alto |
Utilice esta fase puente para trazar todas las operaciones secundarias. Realice un seguimiento del tiempo exacto necesario para la limpieza, esterilización y montaje final. El mapeo de procesos identifica tempranamente los cuellos de botella ocultos. Solucionar un cuello de botella en el ensamblaje durante la producción de puentes ayuda a evitar interrupciones importantes durante la fabricación comercial a gran escala.
La ampliación requiere dejar atrás materiales exóticos de creación rápida de prototipos. Debe alinear su selección de materiales estrictamente con los estándares de cumplimiento médico y las necesidades de esterilización.
Los ingenieros suelen utilizar fotoresinas especializadas para las primeras iteraciones. Debe reemplazarlos con polímeros médicos estándar y escalables. Las opciones comunes incluyen polipropileno (PP), policarbonato (PC) y polieteretercetona (PEEK). Los materiales estandarizados minimizan la interrupción de la cadena de suministro y mejoran la estabilidad del abastecimiento a largo plazo porque los proveedores los almacenan en todo el mundo.
Debe evaluar los polímeros basándose en los métodos de esterilización de uso final. La elección del material incorrecto conduce a una degradación catastrófica. Considere estos métodos comunes al elegir su resina:
Autoclave (Vapor): Requiere alta resistencia térmica. Materiales como PEEK o PC soportan bien los ciclos de vapor repetidos.
Radiación Gamma: Excelente para dispositivos de un solo uso. Sin embargo, los rayos gamma pueden provocar que los plásticos sensibles, como el teflón estándar, se vuelvan amarillentos o quebradizos.
Óxido de etileno (EO): un proceso con gas a baja temperatura. Se adapta perfectamente a los polímeros sensibles al calor, aunque requiere períodos de desgasificación más prolongados.
Los entornos de producción dictan la viabilidad del producto. Los componentes médicos requieren fabricación dentro de salas blancas certificadas ISO 7 o ISO 8. Estas salas controlan meticulosamente las partículas en suspensión en el aire. Todo el proceso de principio a fin debe alinearse estrictamente con los estándares de gestión de calidad ISO 13485. Además, los controles de software deben cumplir con la norma FDA 21 CFR Parte 11. Finalmente, las materias primas elegidas deben pasar las pruebas de reactividad biológica USP Clase VI.
Su elección de socio fabricante dictará su éxito final. Más allá de los precios básicos, los equipos deben prestar mucha atención al control de procesos, la capacidad de cumplimiento y la eficiencia de la comunicación.
Las herramientas costa afuera a menudo presentan atractivas opciones iniciales. Sin embargo, los riesgos prácticos requieren una evaluación cuidadosa. Los problemas de trazabilidad de materiales pueden desencadenar importantes problemas de cumplimiento. La vulnerabilidad de la propiedad intelectual sigue siendo una amenaza constante. Las barreras del idioma y la zona horaria frecuentemente provocan retrabajos de ingeniería. Por último, las interrupciones en el transporte y los retrasos en las aduanas pueden afectar los plazos de lanzamiento de productos.
Defina criterios estrictos para un socio de fabricación capaz. Busque organizaciones de fabricación y desarrollo de contratos (CDMO) integrales. Los mejores socios ofrecen servicios sólidos de extremo a extremo. Proporcionan análisis de software DFM interno. Gestionan las transferencias internas de herramientas sin problemas. Aplican estrictos controles de diseño durante toda la transición. Lo más importante es exigir experiencia demostrable en sectores de alto cumplimiento, como las ciencias biológicas o los dispositivos quirúrgicos. Un proveedor sin experiencia en salas blancas puede crear riesgos graves para el proyecto.
Una comercialización exitosa requiere mucho más que cortar un molde de acero. Exige un enfoque riguroso de la escala. Debe adoptar principios estrictos de DFM al principio de la fase de diseño. Aprovechar la validación de herramientas de puente protege su proceso de desarrollo y al mismo tiempo demuestra su concepto de fabricación. Además, el cumplimiento continuo del cumplimiento normativo garantiza que su producto realmente llegue a los pacientes.
Próximos pasos: deje de citar archivos STL de nivel superficial inmediatamente. Dirija a sus equipos de ingeniería y adquisiciones para finalizar archivos STEP sólidos y una lista de materiales completa. A continuación, contrate a un socio de moldeo médico certificado para que realice un análisis DFM inicial antes de comprometerse con la producción en masa de herramientas.
R: Los archivos STL solo mapean la superficie exterior de una pieza usando una malla de triángulos. Carecen de los datos geométricos sólidos necesarios para calcular el volumen, la masa y las estructuras internas. Los fabricantes de herramientas necesitan archivos CAD sólidos (como STEP o SLDPRT) para ejecutar la programación de trayectorias de herramientas CNC y estimar con precisión los requisitos de acero.
R: Los requisitos de herramientas varían significativamente según la complejidad de la pieza, el número de cavidades, la elección del material y la escala de producción. Las herramientas de puente de bajo volumen y los moldes de acero endurecido de gran volumen tienen diferentes propósitos de validación y fabricación, por lo que los requisitos del proyecto deben definirse claramente antes de tomar decisiones sobre las herramientas.
R: Los prototipos de ingeniería prueban principalmente la forma física y la función del usuario. Suelen utilizar resinas impresas en 3D. Los prototipos de producción prueban el proceso de fabricación real. Utilizan el polímero de grado médico previsto inyectado a través de un molde blando o de aluminio para verificar la contracción, los tiempos de ciclo y los pasos de ensamblaje.
R: Debe seleccionar su método de esterilización antes de finalizar el diseño de su molde. Los diferentes métodos de esterilización (como vapor versus gamma) dictan qué resina plástica debes usar. Cambiar los materiales después de cortar el molde altera la tasa de contracción, lo que arruina por completo la precisión dimensional de la herramienta.
