Comprensión de la deformación en los procesos de moldes de inyección
Estrategias de selección de materiales para minimizar la deformación
Optimización del diseño de moldes de inyección para el control de deformaciones
La deformación en el moldeo por inyección es uno de los desafíos más persistentes que enfrentan los fabricantes en la producción de plásticos industriales, médicos, de automoción y de electrónica de consumo. Incluso ligeras distorsiones dimensionales pueden provocar fallas de ensamblaje, problemas de sellado, mala estética y costosas tasas de desperdicio. A diferencia de los defectos superficiales, la deformación refleja directamente un desequilibrio de tensiones internas y una contracción desigual dentro de una pieza moldeada. La reducción de la deformación no es el resultado de un único ajuste, sino el resultado de una interacción altamente controlada entre la selección de materiales, el diseño del molde de inyección, los parámetros de procesamiento y el equilibrio de enfriamiento. Esta guía ofrece una hoja de ruta centrada en la ingeniería y basada en procesos para reducir sistemáticamente la deformación en el moldeo por inyección con estrategias industriales comprobadas.
La deformación es causada fundamentalmente por una contracción no uniforme dentro de una pieza de plástico moldeada. A medida que el polímero fundido se enfría y solidifica, diferentes áreas se contraen a diferentes velocidades. Cuando estas fuerzas de contracción están desequilibradas, la pieza se deforma.
En los sistemas de moldes de inyección, la deformación se desarrolla a partir de cuatro desequilibrios principales: gradientes térmicos, gradientes de presión, orientación molecular y comportamiento de contracción del material . Cada uno de estos factores está directamente influenciado por cómo se diseña el molde de inyección y cómo se controla el proceso.
Por ejemplo, las secciones gruesas se enfrían más lentamente que las secciones delgadas. Si un lado de una pieza se enfría más rápido, se solidifica antes y resiste la contracción de las regiones de enfriamiento más lento, lo que deforma la pieza. Al mismo tiempo, una presión de empaque inconsistente a lo largo de la cavidad da como resultado zonas de densidad variable que se contraen de manera diferente después de la expulsión.
Los materiales reforzados con fibra introducen otra capa de complejidad. Las fibras de vidrio se orientan a lo largo de líneas de flujo, lo que aumenta la rigidez en una dirección y provoca una contracción anisotrópica, uno de los impulsores más agresivos de la deformación.
La siguiente tabla resume las causas principales:
| Controlador de deformación | Mecanismo físico | Impacto típico del molde de inyección |
|---|---|---|
| Enfriamiento desigual | Solidificación diferencial | Bordes doblados, marcos torcidos |
| Presión no uniforme | Variación de densidad | Superficies arqueadas |
| Orientación de la fibra | Contracción direccional | Rizado, torsión |
| Tasa de contracción del material | Cristalización de resina | Deformación a macroescala |
Comprender estos mecanismos permite a los ingenieros aplicar acciones correctivas con precisión en lugar de depender del ajuste de la máquina por prueba y error.
La elección del material es una de las palancas más poderosas para el control de la deformación. Los diferentes polímeros exhiben un comportamiento de contracción, estructuras cristalinas y coeficientes de expansión térmica muy diferentes. Seleccionar la resina correcta para una geometría específica suele ser más eficaz que cualquier solución de proceso posterior.
Los plásticos amorfos como ABS, PC y PMMA generalmente presentan una contracción menor y más uniforme en comparación con los polímeros semicristalinos como PP, POM, nailon y PE. Los materiales semicristalinos sufren cambios de fase durante el enfriamiento, lo que introduce patrones de contracción impredecibles que aumentan significativamente el riesgo de deformación.
El refuerzo de fibra mejora la rigidez pero aumenta la contracción anisotrópica. Por ejemplo, el PP relleno de vidrio puede encogerse el doble a lo largo de la dirección del flujo que a lo largo de ella. Esto significa que la posición de la compuerta del molde de inyección y el patrón de flujo deben diseñarse específicamente para materiales reforzados.
La consistencia del lote de material también es importante. Las variaciones en el contenido de humedad, el índice de flujo de fusión (MFI) o la carga de relleno pueden cambiar el comportamiento de contracción de una inyección a otra. El estricto secado de la resina y la trazabilidad del material reducen esta variación en el origen.
Las pautas clave para la selección de materiales incluyen:
Prefiere resinas amorfas cuando la estabilidad dimensional es crítica
Utilice plásticos rellenos de minerales en lugar de plásticos rellenos de vidrio cuando se requiera contracción isotrópica
Haga coincidir la tasa de contracción de la resina con los gradientes de espesor de la pieza
Evite mezclar proporciones de triturado de manera inconsistente
La selección de materiales siempre debe evaluarse junto con el diseño del molde de inyección y no de forma aislada.
El propio molde de inyección es la base estructural para el control de la deformación. Los moldes mal equilibrados amplifican las variaciones menores del proceso hasta convertirlas en deformaciones a gran escala.
La uniformidad del espesor de la pared es la regla de diseño más crítica. Las secciones que difieren en más del 30% del espesor casi garantizan un enfriamiento no uniforme. Cuando no se puedan evitar las transiciones de espesor, los estrechamientos graduales deben reemplazar los escalones abruptos.
El diseño y la ubicación de la compuerta controlan directamente las rutas de flujo, la eficiencia del empaque y la orientación de las fibras. La entrada central promueve la contracción simétrica, mientras que la entrada en el borde aumenta la tensión direccional. Se deben equilibrar varias compuertas mediante análisis de flujo para evitar carreras y asimetría de presión.
La estructura de nervaduras y salientes requiere atención especial. Las nervaduras demasiado gruesas anclan la tensión de enfriamiento y provocan deformaciones inducidas por el hundimiento. El espesor ideal de las nervaduras debe permanecer entre el 50 % y el 70 % del espesor nominal de la pared.
Los siguientes factores de diseño tienen la mayor influencia en la deformación:
| Característica del molde de inyección | Riesgo de deformación si está mal diseñado |
|---|---|
| Variación del espesor de la pared | Alto |
| Desequilibrio de la puerta | Alto |
| Sobreespesor de costilla | Medio-alto |
| Esquinas afiladas | Medio |
| Geometría asimétrica | Alto |

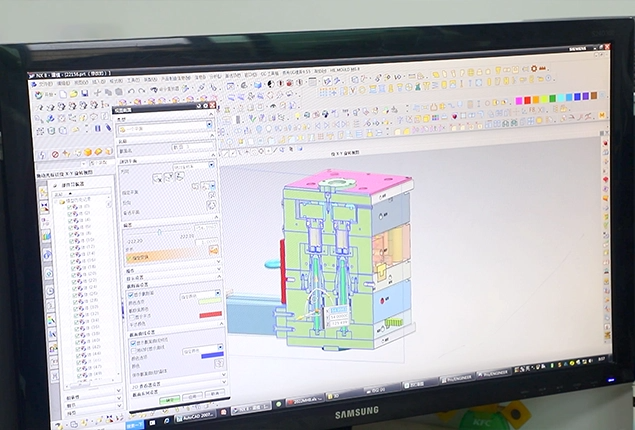

El diseño moderno de moldes de inyección depende en gran medida de la simulación del flujo del molde. El software de predicción de deformaciones modela la contracción, la orientación de las fibras y la eficiencia de enfriamiento antes de cortar el acero. La incorporación de la simulación en la etapa de diseño evita problemas de deformación estructural que no pueden solucionarse únicamente con ajustes de procesamiento.
Incluso con un molde de inyección perfectamente diseñado, los parámetros de procesamiento incorrectos pueden generar deformaciones graves. El objetivo del control de procesos es mantener una densidad del material uniforme, velocidades de enfriamiento equilibradas y una orientación molecular estable.
La temperatura de fusión afecta directamente la viscosidad y el comportamiento de empaquetamiento. Una temperatura de fusión excesivamente alta aumenta la contracción y la tensión residual, mientras que las temperaturas bajas impiden el llenado adecuado de la cavidad y provocan líneas de soldadura débiles que se distorsionan durante el enfriamiento.
La velocidad de inyección influye en el calor cortante y la alineación de las fibras. Las altas velocidades alinean agresivamente las cadenas de polímeros en la dirección del flujo, amplificando la contracción direccional. La puesta en escena de velocidad controlada a lo largo de las fases de llenado reduce este riesgo.
La presión y el tiempo de embalaje se encuentran entre los controles de deformación más críticos. Un embalaje insuficiente crea huecos y zonas de baja densidad que se contraen excesivamente después de la expulsión. Sin embargo, el exceso de embalaje bloquea la tensión que se libera como deformación retardada.
La temperatura del molde gobierna la solidificación de la superficie. Las grandes diferencias de temperatura entre las mitades de la cavidad provocan una contracción asimétrica por enfriamiento y una flexión inmediata de la pieza al ser expulsada.
Las estrategias prácticas de control de procesos incluyen:
Perfiles de velocidad de varias etapas
Caída dinámica de la presión del empaque
Control de uniformidad de la temperatura del molde dentro de ±2°C
Monitoreo de la presión de la cavidad en tiempo real
La estabilidad del proceso importa más que la optimización extrema de los parámetros. Una configuración ligeramente imperfecta pero repetible produce menos deformación que una configuración agresiva propensa a fluctuaciones.
El tiempo de enfriamiento suele consumir más del 60% del ciclo de moldeo por inyección y es el factor más influyente en el control de la deformación. El diseño de enfriamiento no guiado genera gradientes térmicos que ninguna configuración de procesamiento puede corregir por completo.
Los canales de refrigeración deben seguir lo más fielmente posible la geometría de la pieza. El enfriamiento conformado , fabricado mediante métodos aditivos, mejora drásticamente la uniformidad de la temperatura en comparación con los canales perforados directamente. Esto da como resultado una solidificación sincronizada y gradientes de tensión internos reducidos.
Los riesgos clave de enfriamiento incluyen:
Espaciado desigual de canales
Zonas de agua muerta
Acumulación de incrustaciones que reduce la transferencia de calor.
Enfriamiento inadecuado cerca de nervaduras y protuberancias gruesas
El enfriamiento equilibrado no se trata de un enfriamiento máximo, sino de un enfriamiento uniforme . El sobreenfriamiento de una región mientras otra permanece fundida crea una distorsión permanente encerrada en la matriz polimérica.
Las unidades avanzadas de control de temperatura con capacidad de flujo turbulento y retroalimentación por zona reducen drásticamente la deformación en aplicaciones de tolerancia estricta, como carcasas médicas y componentes ópticos.
Incluso con un molde de inyección totalmente optimizado y un proceso estable, ciertos materiales y geometrías aún presentan deformaciones residuales después de la expulsión. Las técnicas de posmoldeo sirven como mecanismos controlados de alivio de tensiones.
El recocido es uno de los métodos de reducción de alabeo secundario más eficaces. Al calentar la pieza por debajo de su temperatura de transición vítrea y mantenerla durante un período controlado, las tensiones internas se relajan sin deformar la geometría externa.
El enfriamiento basado en accesorios mantiene la pieza alineada inmediatamente después de la expulsión hasta que se alcanza el equilibrio térmico. Esto es especialmente eficaz para paneles planos delgados y marcos estructurales largos.
El acondicionamiento de la humedad es fundamental para materiales higroscópicos como el nailon. La humedad absorbida iguala la distribución de tensiones internas y estabiliza las dimensiones finales.
El control secundario no reemplaza el diseño adecuado de moldes y procesos, pero puede reducir las tasas de desperdicio durante el aumento del producto y las transiciones de materiales.
La prevención de deformaciones es más eficaz cuando se integra en el sistema de calidad y no se trata como un problema de extinción de incendios de producción. La medición predictiva y la detección temprana permiten a los ingenieros intervenir antes de que aparezcan grandes volúmenes de chatarra.
El monitoreo durante el proceso mediante sensores de presión de cavidad y escáneres infrarrojos de temperatura del molde proporciona indicadores de desequilibrio en tiempo real. Las desviaciones de las curvas de referencia predicen la desviación dimensional mucho antes de la deformación visible de la pieza.
El control estadístico de procesos (SPC) rastrea variables críticas como la planitud de la pieza, la deformación diagonal y la desviación del espesor. El análisis de tendencias destaca el desgaste de las herramientas, el bloqueo del canal de refrigeración y las inconsistencias de los materiales.
La simulación de deformación de gemelos digitales vincula los datos de producción reales con modelos virtuales, lo que permite a los equipos probar las correcciones del proceso sin interrumpir la fabricación.
El control de la deformación se vuelve sostenible sólo cuando el proceso del molde de inyección se trata como un sistema de circuito cerrado en lugar de una receta fija.
La reducción de la deformación en el moldeo por inyección es el resultado acumulativo de una selección disciplinada de materiales, una ingeniería inteligente de moldes de inyección, condiciones de procesamiento estrictamente controladas y sistemas de enfriamiento térmicamente equilibrados. No existe un parámetro único que elimine la deformación de forma universal. En cambio, los fabricantes logran estabilidad a largo plazo mediante la optimización de todo el sistema.
Al combinar simulación predictiva, herramientas de precisión, monitoreo en tiempo real y control de tensión posterior al molde, la deformación se convierte en una variable de ingeniería manejable en lugar de un defecto impredecible. Las empresas que dominan estos controles ofrecen constantemente una mayor precisión dimensional, menores tasas de desechos y una reputación de marca más sólida en la fabricación de plásticos de alta tolerancia.
P1: ¿Se puede eliminar completamente la deformación en el moldeo por inyección?
Rara vez es posible una eliminación completa, pero el control sistemático a través del diseño del molde, la optimización del material y el procesamiento preciso pueden reducir la deformación a un impacto funcional cercano a cero en la mayoría de las aplicaciones.
P2: ¿Qué materiales son más propensos a deformarse?
Los plásticos semicristalinos como el PP, el nailon y el POM presentan una contracción mayor y menos uniforme, lo que los hace más propensos a deformarse que los materiales amorfos como el ABS o el PC.
P3: ¿Es la temperatura del molde de inyección más importante que la temperatura de fusión?
Ambos son críticos. La temperatura de fusión influye en la formación de tensiones internas, mientras que la temperatura del molde gobierna la solidificación de la superficie y el equilibrio de enfriamiento. El control de la deformación requiere una optimización coordinada de ambos.
P4: ¿Qué tan efectiva es la simulación del flujo del molde para la predicción de deformaciones?
Las herramientas de simulación modernas logran una alta precisión predictiva cuando los datos de materiales y los diseños de enfriamiento se modelan adecuadamente. Reducen significativamente las iteraciones de prueba durante el desarrollo de herramientas.
P5: ¿Un tiempo de ciclo más rápido aumenta el riesgo de deformación?
Sí. La reducción agresiva del ciclo a menudo causa una solidificación desigual y una relajación insuficiente de la tensión, lo que aumenta la probabilidad de deformación.
