Primero, un punto de referencia. El estándar internacional ISO 286 (y sus equivalentes regionales como GB/T 14486 en China o DIN 16742 en Europa) proporciona un marco. Define las clases de tolerancia basadas en el tamaño nominal de una parte.
Un objetivo común y económicamente sensato para la mayoría de las aplicaciones industriales es una tolerancia general de clase MT4 o media. Este es el 'punto ' donde se encuentran la funcionalidad, el costo y la capacidad de fabricación. Exigir una tolerancia más estricta (como MT2 o clase fina) no es imposible, pero aumenta exponencialmente el costo de las herramientas, el procesamiento y el control de calidad.
Entonces, ¿por qué cada parte no puede alcanzar ese número perfecto en el dibujo? Aquí están los jugadores clave:
El plástico de comportamiento del material (el mayor culpable: contracción)
se encoge a medida que se enfría de un estado fundido a un sólido. Esta no es una sugerencia; Es una ley física. Cada material tiene una tasa de contracción definida, pero nunca es un número único y perfecto.
ABS: ~ 0.4-0.7%
Nylon (PA66): ~ 0.8-1.5% (y aún más si no es reforzado)
Polipropileno (PP): ~ 1.5-2.5%
el pateador? Esta contracción es anisotrópica (dependiente de la dirección), especialmente en materiales llenos de vidrio. Se encoge de manera diferente a lo largo de la dirección del flujo que a través de ella. Las variaciones por lotes de materiales, el contenido de humedad y la relación de regreso pueden causar ligeros cambios en la contracción, lo que hace que la precisión absoluta sea un objetivo móvil.

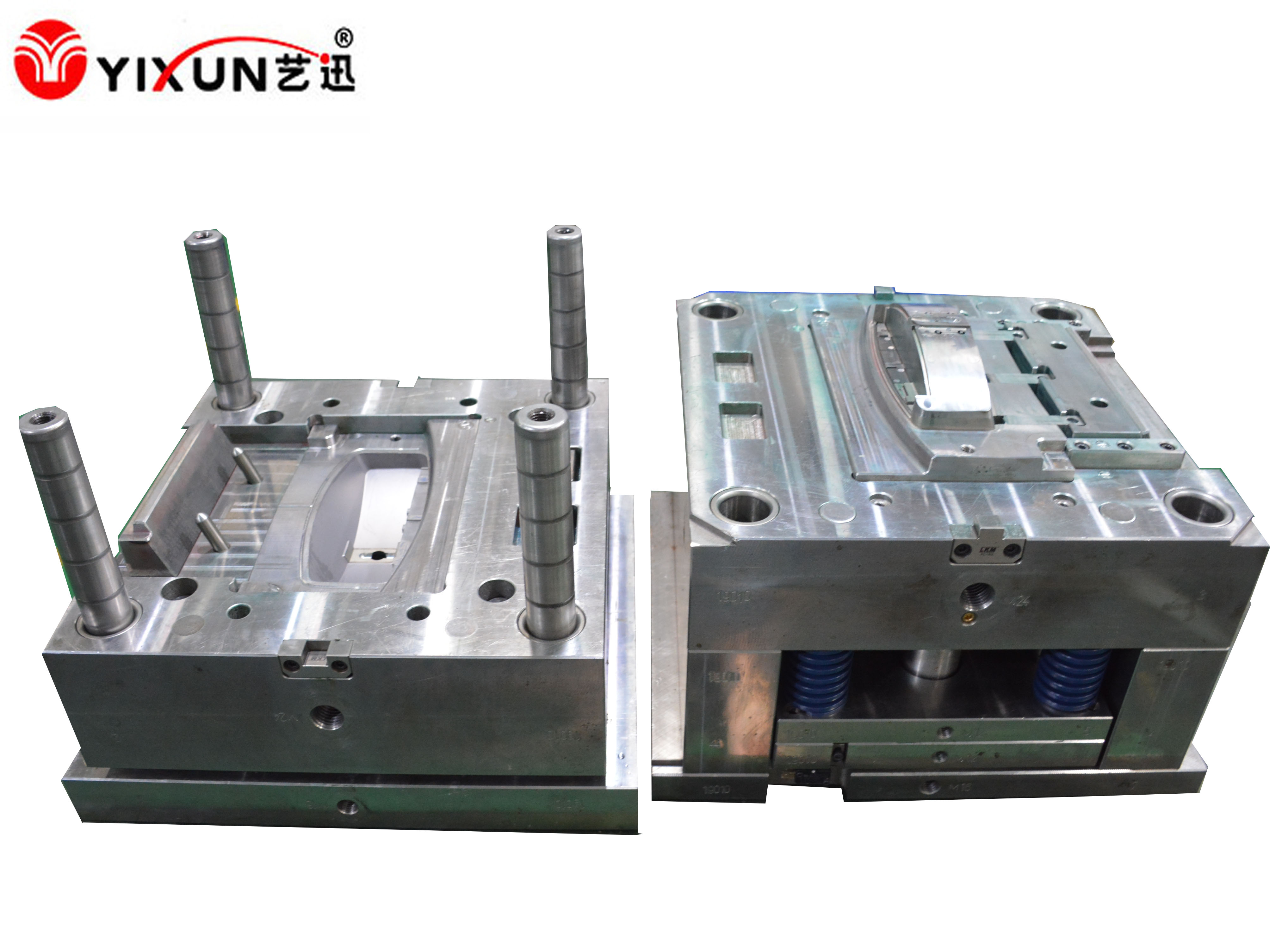

Precisión y salud del moho
El moho es el maestro. Su precisión es el techo absoluto para la precisión de su parte. Un molde mecanizado con equipos CNC y EDM de alta gama puede lograr detalles exquisitos. Sin embargo, el desgaste de miles de ciclos degrada esta precisión. Las diapositivas, levantadores y pines de eyectores desarrollan un juego microscópico, lo que puede introducir una variación flash y dimensional.
El proceso de moldeo por inyección
Este es donde el arte se encuentra con la ciencia. La configuración del operador de la máquina controla directamente cómo se comporta el material en el molde.
Presión y tiempo de retención: este es el parámetro más crítico para controlar el tamaño. La presión de retención insuficiente conduce a una contracción excesiva (partes más pequeñas). Demasiada presión puede empacar demasiado la cavidad (partes más grandes) y crear tensiones internas dañinas.
Temperatura del molde: un molde frío se establece rápidamente pero puede deformarse. Una temperatura desigual del moho causa contracción diferencial. El enfriamiento consistente no es negociable para dimensiones estables.
Velocidad de inyección, tiempo de enfriamiento: cada variable influye en cómo las cadenas de moléculas empacan y cristalizan, afectando en última instancia el tamaño final.
Diseño de piezas
El diseñador tiene un poder inmenso. Una parte con un grosor de pared uniforme se enfriará de manera uniforme y previsible. Una parte con costillas gruesas unidas a las paredes delgadas se enfriará de manera desigual, se deformará y creará una pesadilla para mantener tolerancias. Un buen diseño para la fabricación (DFM) es la primera y mejor defensa contra los problemas de tolerancia.
Los efectos posteriores: después del moldeo
La parte no es estable en el momento en que se expulsa. Algunos materiales, como POM (Acetal) y PA (Nylon), continúan cristalizándose y encogidos durante horas o incluso días después del moldeo (después de la Shrinkage). Los materiales higroscópicos como el nylon absorberán la humedad del aire y se expandirán. Estos factores deben anticiparse y tener en cuenta en el diseño.
Seamos concretos. Para una parte bien diseñada, un buen molde y un proceso estable, esto es lo que normalmente puede lograr en una dimensión de 100 mm:
| Categoría de material | Ejemplo Materiales | tolerancia típica alcanzable (en 100 mm) | ¿Por qué? |
|---|---|---|---|
| Propósito general | ABS, PC, PS | ± 0.15 mm | Buen equilibrio de estabilidad y procesabilidad. |
| Ingeniería de plásticos | Pom, nylon sin relleno | ± 0.20 mm | La contracción más alta y más impredecible. |
| Lleno de vidrio | PA66 + 30% GF, PBT | ± 0.10 mm | Las fibras de vidrio suprimen la contracción, pero la anisotropía es un desafío. |
| Cristalino | PP, HDPE | ± 0.30 mm | Alta contracción y estabilidad inherente inferior. |
Una nota crucial: lograr tolerancias más estrictas que ± 0.05 mm se mueve desde el moldeo por inyección hacia el reino del moldeo por inyección de precisión. Esto requiere equipos especializados, materiales exóticos y control implacable de procesos, y viene con un precio premium.
Tolerancia con el propósito: No todas las dimensiones son críticas. Aplique tolerancias estrechas solo a las características que afectan el ajuste, la forma o la función (FFA). Use tolerancias generales para todo lo demás.
Comuníquese temprano: comprometerse con su compañero de moldeo durante la fase de diseño (DFM). Su experiencia es invaluable para establecer expectativas realistas.
Diseño para la fabricación (DFM): priorice el grosor de la pared uniforme, el borrador adecuado y la geometría robusta. Una parte fabricable es una parte dimensionalmente estable.
Plan de iteración: las primeras tomas de un nuevo molde son un proceso de aprendizaje. Las dimensiones a menudo se ajustan a través del ajuste de los parámetros del proceso antes de considerar cualquier alteración del molde físico.
Comprender las tolerancias de moldeo por inyección se trata de comprender la interacción de múltiples variables. Los números en su dibujo son un objetivo, pero el resultado del mundo real es un testimonio de la sinergia entre su diseño, la habilidad del fabricante de moho y la experiencia del ingeniero de procesos.
Al respetar la ciencia del proceso y la colaboración estrechamente con su equipo de fabricación, puede establecer objetivos de tolerancia alcanzables que garanticen confiabilidad, rendimiento y rentabilidad para su producto.
