Conector de infusión PEEK que moldea el moldeo por inyección personalizado de plástico con varias cavidades

Molde de inyección de plástico para conexión de catéter: precisión para confiabilidad de grado médico

Descripción general del producto

Ventajas principales

1. Precisión y biocompatibilidad de grado médico

• Tolerancia a nivel de micras: Precisión dimensional de ±0,002 mm para superficies de sellado y perfiles de rosca críticos (cumplimiento de bloqueo luer con ISO 594-1/2), eliminando riesgos de fugas en la transferencia de fluidos.

• Materiales biocompatibles: optimizados para plásticos de grado médico (PP, PE, PEEK, TPU) y mezclas de silicona: superficies de moldes tratadas con recubrimientos no tóxicos y aptos para alimentos para evitar la contaminación del material.

• Compatibilidad de esterilidad: Diseño de cavidad suave y sin grietas (Ra ≤ 0,01 μm) para resistir la esterilización con óxido de etileno (EO), la radiación gamma y el autoclave sin degradación.

2. Durabilidad para la producción médica de gran volumen

• Aceros para moldes de primera calidad: Núcleo/cavidad construidos con acero inoxidable S136H de grado médico (dureza HRC 56-60) y tratamiento térmico al vacío: resiste la corrosión de esterilizantes y mantiene la precisión durante 3 a 5 millones de ciclos.

• Sistemas de enfriamiento avanzados: canales de enfriamiento en espiral personalizados con control de temperatura ±0,5 ℃ para evitar la deformación de las piezas de conexión de paredes delgadas (espesor de pared tan bajo como 0,3 mm).

• Componentes resistentes al desgaste: pasadores guía endurecidos, pasadores expulsores y compuertas de válvula para manejar plásticos médicos abrasivos (por ejemplo, PEEK reforzado) y reducir el tiempo de inactividad por mantenimiento.

3. Personalización de variantes de catéteres médicos

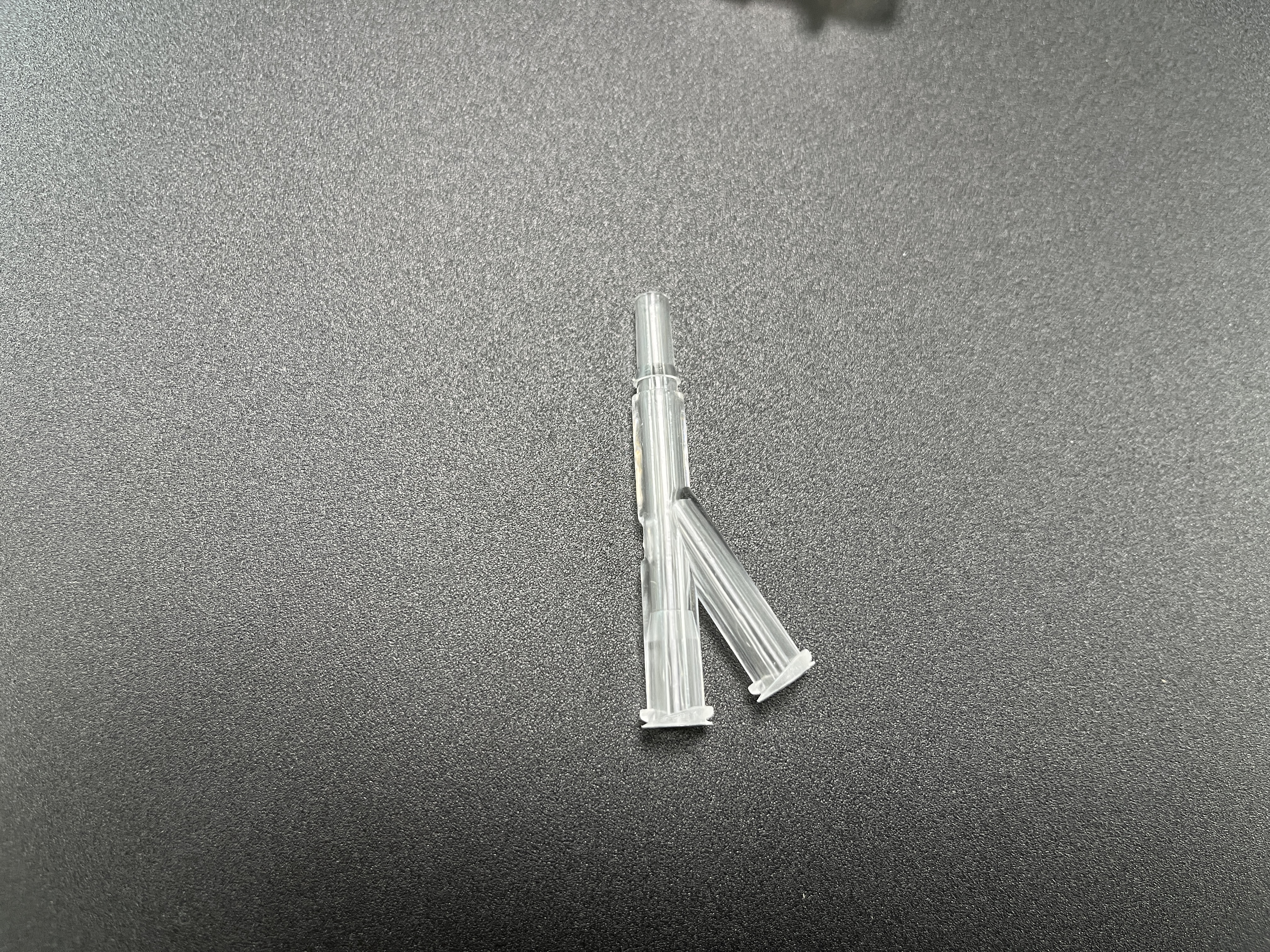

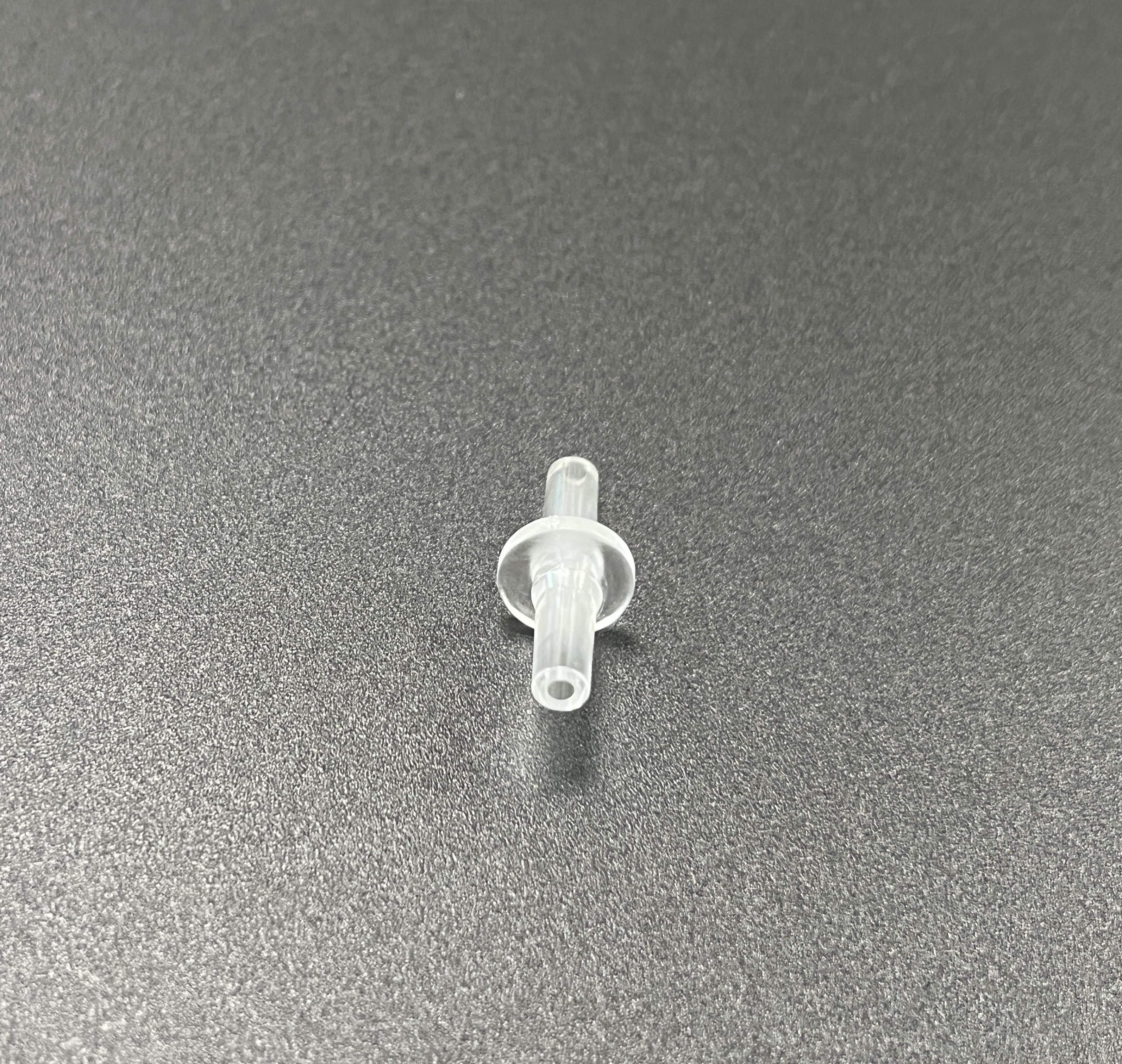

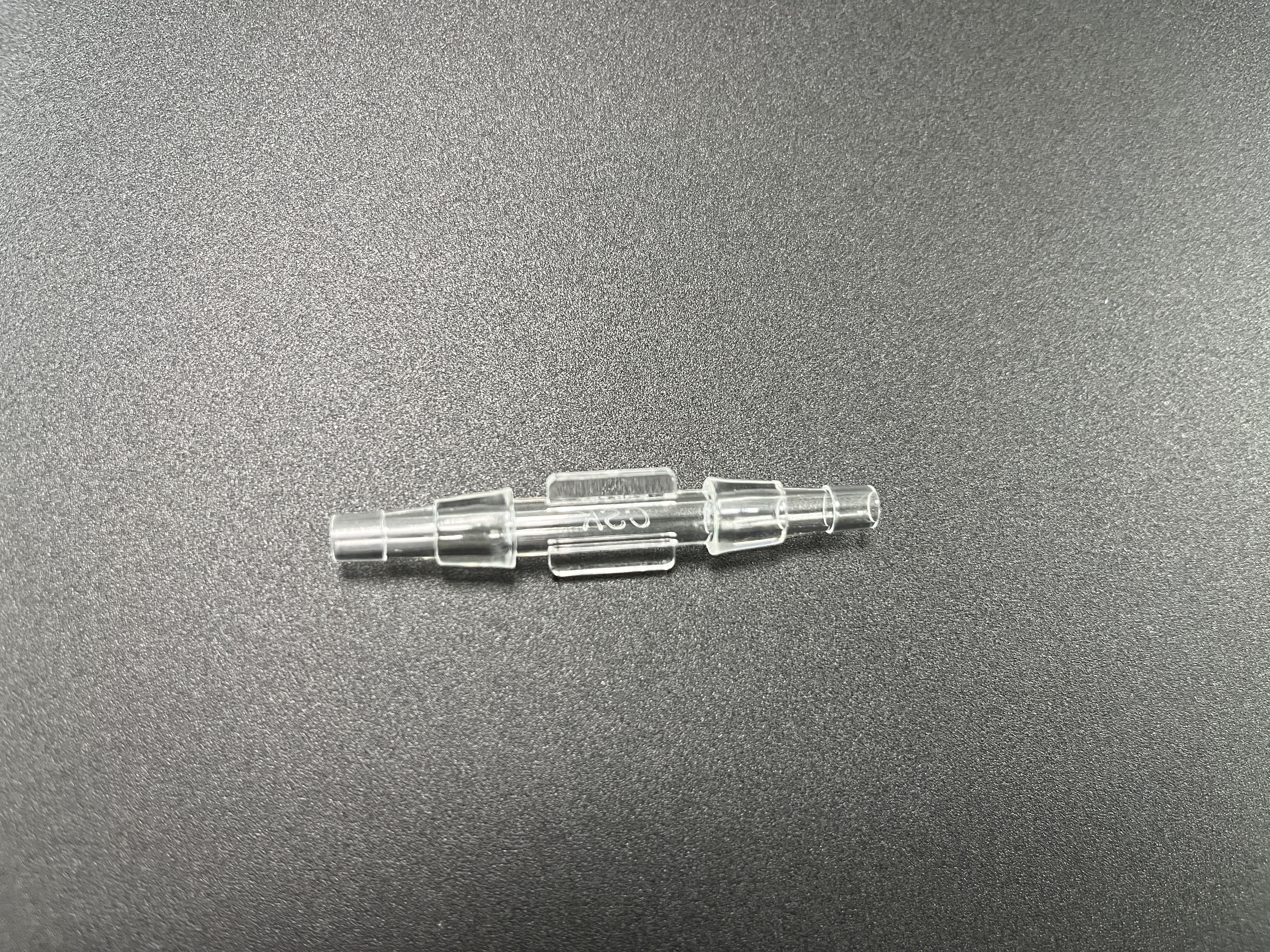

• Conectores estándar y personalizados: Luer locks, luer slips, accesorios de púas, adaptadores roscados y conectores multilumen.

• Funciones especializadas: estructuras antitorceduras, válvulas de alivio de presión, anillos de identificación codificados por colores y números de pieza marcados con láser.

• Compatibilidad de moldes: Cumple con máquinas de moldeo por inyección médicas (fuerza de sujeción de 10 a 50 toneladas) y sistemas de automatización (extracción robótica de piezas, integración 100 % de inspección por visión).

4. Optimización de procesos para el cumplimiento médico

• Diseño apto para salas blancas: estructuras de moldes con sistemas hidráulicos sellados y superficies fáciles de limpiar, adecuadas para la producción en salas blancas de Clase 8 (ISO 14644-1).

• Reducción de desperdicios: sistemas de canal caliente con control de puerta térmica para minimizar el desperdicio de material (tasa de desperdicio ≤2%) y garantizar un flujo de plástico constante para componentes de paredes delgadas.

• Trazabilidad: Componentes del molde marcados con números de serie únicos para una trazabilidad completa de la producción, cumpliendo con los requisitos de la FDA 21 CFR Parte 820.

Proceso de fabricación (estándares de grado médico)

1. Ingeniería de Diseño y Validación

• Modelado 3D (SolidWorks/ANSYS) con análisis de elementos finitos (FEA) para simulación de flujo y pruebas de tensión.

• Revisión de DFM (Diseño para Fabricación) con ingenieros de dispositivos médicos para garantizar el cumplimiento de los estándares de biocompatibilidad ISO 10993.

2. Selección y preparación de materiales

• Núcleo/cavidad del molde: acero inoxidable S136H (grado médico, resistente a la corrosión).

• Base del molde: acero P20 con cromado (fácil esterilización y protección contra la corrosión).

3. Mecanizado y acabado de precisión

• Fresado CNC de cinco ejes (precisión ±0,001 mm) para geometrías complejas.

• Corte por electroerosión por hilo para microcaracterísticas (p. ej., accesorios de púas, canales de luz).

• Pulido espejo (Ra ≤ 0,01μm) y tratamiento de pasivación para cumplir con los requisitos de biocompatibilidad.

4. Ensamblaje y pruebas de grado médico

• Conjunto de sala limpia (Clase 7) para evitar la contaminación por partículas.

• Inyección de prueba con PP/PE de grado médico para verificar la precisión dimensional (inspección CMM) y la estanqueidad (prueba de presión a 50-100 psi).

• Validación del ciclo (10.000 disparos) para garantizar la coherencia en la producción compatible con la esterilidad.

Especificaciones técnicas

Ámbito de aplicación

• Catéteres de diagnóstico: catéteres intravenosos, catéteres urinarios y catéteres angiográficos.

• Catéteres Terapéuticos: Catéteres de diálisis, catéteres de infusión y catéteres neurovasculares.

• Catéteres quirúrgicos: conectores de instrumentos laparoscópicos, adaptadores endoscópicos y sistemas de gestión de fluidos quirúrgicos.

• Catéteres veterinarios: conectores luer específicos para animales y adaptadores de transferencia de fluidos.

Garantía de calidad y servicio posventa

• Instalación de fabricación certificada ISO 13485:2016 (sistema de gestión de calidad de dispositivos médicos).

• Garantía de 18 meses en todos los componentes del molde (ampliada desde los 12 meses estándar para aplicaciones médicas).

• Kits de mantenimiento compatibles con salas blancas y piezas de repuesto estériles.

• Soporte técnico in situ para instalación de salas blancas, validación de procesos y documentación de cumplimiento.

• Consulta técnica de por vida para optimización de moldes y actualizaciones regulatorias.

Colaboremos en la innovación médica
