Consideraciones clave para el diseño de molde de inyección

1. Análisis y requisitos de piezas

• Definir las especificaciones de la parte :

• Tolerancias dimensionales (p. Ej., ± 0.05 mm), acabado superficial (brillante/mate) y requisitos de textura (por ejemplo, grabado EDM).

• Comportamiento del material (por ejemplo, PC requiere alta temperatura del moho, PP es propenso a la contracción).

• Selección de línea de separación :

• Evite las superficies visibles; Coloque a lo largo de bordes o áreas no críticas.

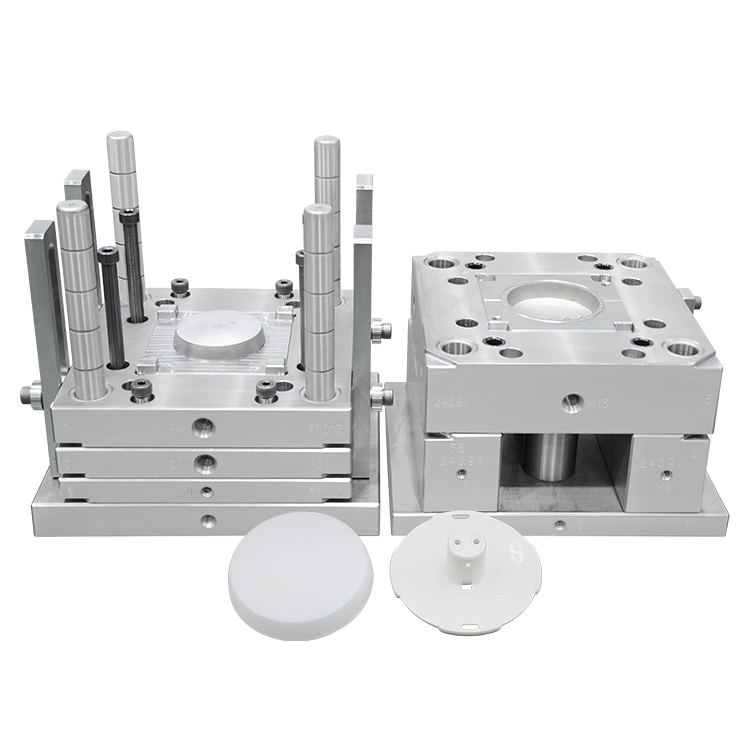

2. Diseño de estructura de moho

(1) Diseño de superficie de separación

• Mantenga las líneas de separación simples (superficies planas preferidas sobre curvas complejas).

• Use levantadores o controles deslizantes para socavos y geometrías complejas.

(2) Sistema de activación

• Selección de tipo de puerta :

  Tipo de puerta	mejor para	pros y contras
  Puerta de borde	Piezas de uso general	Mecanizado fácil, pero requiere recorte
  Puerta de alfiler	Pequeñas piezas de precisión	Auto-ideación, pero pérdida de alta presión
  Puerta submarina	Piezas estéticas (por ejemplo, estuches telefónicos)	Sin marcas visibles, pero costosas

• Diseño de corredor :

• Use corredores equilibrados para moldes de múltiples cavidades.

• Curry Runner vs. Hot Runner : los corredores calientes reducen el desperdicio pero aumentan el costo del moho.

(3) Sistema de eyección

• Colocación del pasador del eyector :

• Distribute uniformemente para evitar la deformación de la parte.

• Haga coincidir el diámetro del pasador con el grosor de la parte (demasiado delgado = flexión, demasiado grueso = marcas).

• Mecanismos adicionales :

• Use levantadores, eyección del aire o placas de stripper para costillas o subprocesos profundos.

3. Diseño del sistema de enfriamiento

• Principios clave :

• Coloque los canales de enfriamiento cerca de la cavidad (≤2x diámetro del canal).

• Evitar zonas muertas; Use diseños de espiral o en serie .

• Consideraciones materiales :

• Los materiales de alta temperatura (por ejemplo, PC) requieren un enfriamiento más eficiente.

4. Selección de material de moho

5. Diseño de ventilación

• Problemas de la pobre ventilación :

• Quemar marcas, disparos cortos o burbujas debido al aire atrapado.

• Soluciones :

• Ranuras de ventilación (0.02–0.05 mm de profundidad).

• Agregue respiraderos a líneas de separación, pasadores de eyectores o insertos.

6. Resistencia y durabilidad del moho

• Evite la concentración de estrés :

• Use radios de filete (R≥1 mm) en lugar de esquinas afiladas.

• Tratamientos de superficie :

• Nitruración (dureza), recubrimiento cromado (prevención de óxido), recubrimiento DLC (baja fricción).

7. Tolerancias y ajustes

• Ajustes críticos :

• Pins/bujes de guía: H7/G6 (ajuste deslizante).

• Pins eyectores: 0.01–0.02 mm de espacio libre.

8. Pruebas y optimización de moho

• Cheques de ejecución de prueba :

• Relleno equilibrado?

• ¿Eyección suave?

• Marcas de flash o fregadero?

• T0 → T1 Ajustes :

• Modificar el tamaño de la puerta, el refrigeración o el diseño de expulsión.

9. Mantenimiento y cuidado

• Mantenimiento regular :

• Pilares de guía limpio, lubricar los pasadores del eyector cada 50k ciclos.

• Aplicar inhibidor de óxido durante el almacenamiento.

10. Control de costos

• Simplifique el diseño : reduzca los controles deslizantes/levantadores (cada uno agrega ~ 30% de costo).

• Estandarice los componentes : use bases de moho estándar (por ejemplo, Futaba, DME).

Errores y soluciones de diseño común

Conclusión

Un molde de inyección bien diseñado equilibra la funcionalidad, el costo y la longevidad :

1. Análisis previo al diseño : Comprender las necesidades de parte y material.

2. Estructura optimizada : activación inteligente, enfriamiento y expulsión.

3. Synergy de procesos : alinee el diseño de moho con los parámetros de inyección.

Estudio de caso : un molde de componente de automóvil mejoró el enfriamiento, el tiempo del ciclo de corte de 40s → 28s , ¡ahorrando $ 50k/año !
