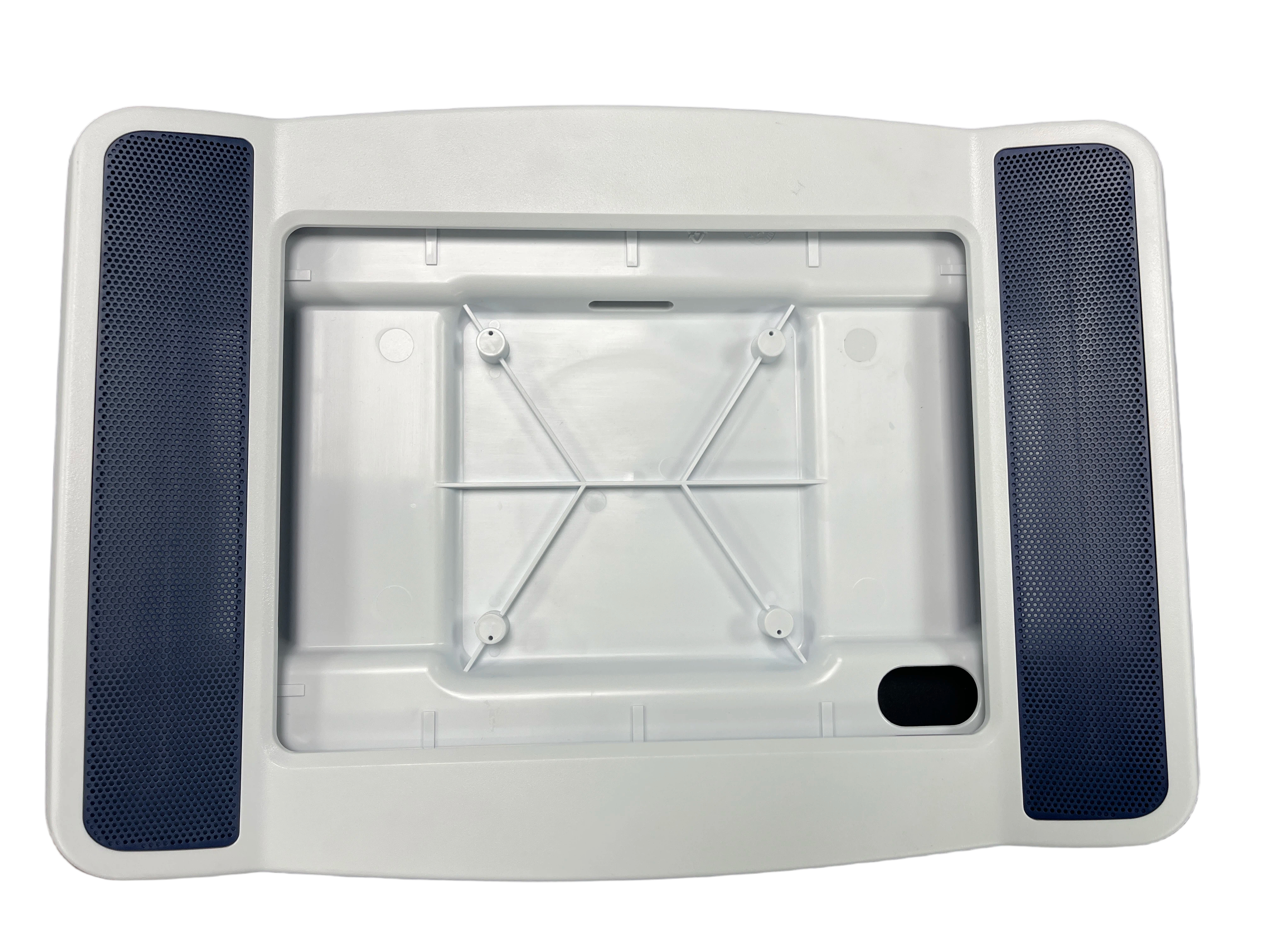

Las rejillas de plástico microperforadas de precisión, como la rejilla del micrófono que se muestra en la imagen, son comunes en electrónica de consumo, equipos de audio y electrodomésticos. Si bien parecen simples a primera vista, el moldeo por inyección de estos componentes implica técnicas altamente especializadas y desafíos importantes que ponen a prueba los límites del diseño de moldes, el control de procesos y la experiencia en fabricación.
Estas rejillas cuentan con miles de pequeños orificios espaciados uniformemente combinados con una estructura delgada y de gran superficie, lo que crea un conjunto único de obstáculos que las hace mucho más complejas de producir que las piezas de plástico estándar. En este artículo, desglosamos los desafíos clave del moldeo por inyección para rejillas microperforadas de precisión.
Los mayores desafíos para estas rejillas comienzan con el molde en sí, ya que las microperforaciones imponen requisitos extremos en cuanto a precisión y durabilidad de las herramientas.
Los miles de pequeños agujeros de la rejilla (normalmente de 0,5 a 1,5 mm de diámetro) están formados por pasadores de micronúcleo de precisión insertados en la cavidad del molde. Estos alfileres son extremadamente delgados y frágiles, lo que los hace propensos a:
Doblarse o romperse durante el moldeo por inyección a alta presión, ya que el flujo de plástico ejerce una fuerza lateral significativa sobre los pasadores.
Problemas de expulsión : a medida que el plástico se enfría y se encoge, agarra los pasadores con fuerza. Una expulsión inadecuada puede romper la pieza, dejar rebabas en los bordes del orificio o incluso romper los pasadores dentro del molde.
Para resolver esto, los fabricantes de moldes utilizan aceros endurecidos (p. ej., S136, NAK80) para los pasadores, agregan estructuras guía para mayor estabilidad y diseñan sistemas de expulsión equilibrados (incluidos pasadores expulsores y, en algunos casos, elevadores o correderas) para minimizar la fricción durante el desmolde.
La densa rejilla de micropasadores crea un camino laberíntico para el plástico fundido, lo que dificulta que el aire atrapado escape de la cavidad del molde. Una mala ventilación provoca:
Marcas de quemaduras en la superficie de la pieza, causadas por el aire atrapado que se comprime y se enciende bajo una alta presión de inyección.
Tomas cortas , donde el plástico no logra llenar todos los pequeños agujeros debido a la resistencia al flujo.
Flujo de material desigual, lo que resulta en tamaños o formas de orificios inconsistentes en toda la rejilla.
Los diseñadores de moldes deben utilizar el análisis del flujo del molde para optimizar la ubicación de la compuerta y agregar ranuras de microventilación entre los pasadores centrales, asegurando una distribución uniforme del material y un escape de aire efectivo.
La estructura grande y delgada de la rejilla combinada con perforaciones uniformes la hace muy susceptible a deformarse durante el enfriamiento. La contracción desigual entre el borde grueso y el centro perforado hace que la pieza se doble o tuerza, lo que puede:
Arruine el ajuste con el ensamblaje final (por ejemplo, orificios de montaje desalineados).
Distorsionar el rendimiento acústico de la rejilla.
Los fabricantes de moldes abordan esto con circuitos de enfriamiento simétricos, control de la temperatura del molde (mediante controladores de temperatura del molde) y compensación de la deformación previa en el diseño del molde para contrarrestar la deformación esperada.
Incluso con un molde bien diseñado, el proceso de moldeo en sí requiere una precisión extrema para lograr altos rendimientos.
La elección de la resina influye directamente en el resultado del moldeo:
Se prefieren las resinas de alta fluidez (por ejemplo, ABS de alto flujo, mezclas de PC/ABS), ya que pueden atravesar los estrechos espacios entre micropins sin congelarse prematuramente.
La resina también debe tener una baja contracción y una buena resistencia al impacto para evitar grietas durante la expulsión y garantizar la estabilidad dimensional.
Una ventana de proceso estrecha significa que incluso pequeñas variaciones en la temperatura de fusión, la presión de inyección o el tiempo de enfriamiento pueden provocar defectos como llenado incompleto, marcas de quemaduras o rebabas excesivas.
Para llenar todos los microagujeros, el proceso requiere altas velocidades y presiones de inyección. Sin embargo, esto introduce riesgos:
Una presión excesiva puede provocar rebabas (plástico adicional) en los bordes de la pieza o doblar los delicados pasadores del núcleo.
Las altas velocidades de corte pueden degradar la resina y provocar decoloración o fragilidad.
Los ingenieros de procesos deben ajustar el perfil de inyección (por ejemplo, velocidades de inyección de múltiples etapas) para equilibrar la velocidad de llenado con la protección del pasador y la integridad del material.
La rejilla grande y delgada debe expulsarse uniformemente para evitar concentraciones de tensión. Una expulsión inadecuada puede causar:
Marcas de expulsión (puntos blancos) en la superficie de la pieza.
Tensiones internas ocultas que provocan deformaciones o grietas con el tiempo.
Por este motivo, muchos fabricantes utilizan procesos de recocido después del moldeo para aliviar las tensiones residuales, lo que también ayuda a mantener las propiedades acústicas de la rejilla.
Incluso después del moldeo, estas rejillas presentan desafíos únicos para el acabado y la inspección:
Desbarbado : pequeñas rebabas en los bordes de los orificios pueden bloquear el flujo de aire o distorsionar el sonido. El desbarbado manual es demasiado lento y arriesgado, por lo que los fabricantes suelen utilizar el desbarbado criogénico o la limpieza ultrasónica para eliminar el exceso de material sin dañar los microagujeros.
Pruebas dimensionales y acústicas : la planitud de la rejilla, el diámetro del orificio y el espacio entre orificios deben verificarse con precisión utilizando máquinas de medición de coordenadas (MMC) o sistemas de visión automatizados. También se requieren pruebas acústicas para garantizar que la rejilla cumpla con los requisitos de transmisión de sonido, ya que incluso variaciones menores en el tamaño del orificio pueden afectar el rendimiento.
El moldeo por inyección de rejillas microperforadas de precisión es mucho más complejo de lo que parece. Cada paso, desde el diseño del molde y la estabilidad de los pasadores hasta el control del proceso y el posprocesamiento, requiere experiencia especializada para superar desafíos como la rotura de pasadores, problemas de flujo, deformaciones y tensiones.
Estas rejillas son un ejemplo perfecto de cómo las piezas de plástico de "aspecto simple" pueden traspasar los límites de la tecnología de moldeo por inyección. El éxito depende de una combinación de ingeniería de moldes avanzada, control estricto de procesos y experiencia en materiales. Para los fabricantes, superar estos desafíos es clave para producir rejillas confiables y de alta calidad para aplicaciones de audio y electrónica.
