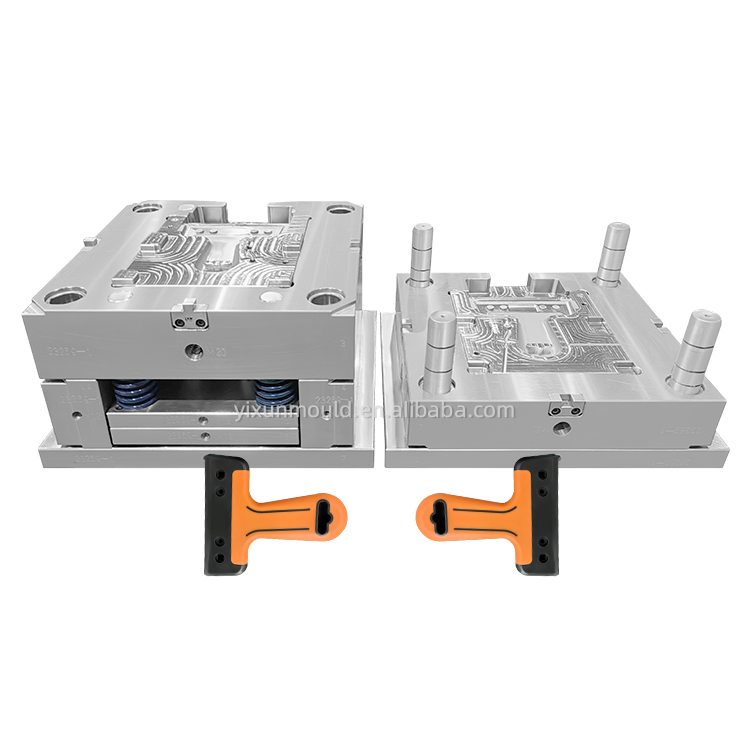

La fase de herramientas sigue siendo el paso que requiere más capital en la fabricación moderna de plástico. Conlleva un riesgo financiero significativo para las empresas que lanzan nuevos productos físicos en mercados competitivos. Debe realizar este paso correctamente la primera vez para evitar perder grandes cantidades de capital más adelante. Los ingenieros aseguran casi el 80 por ciento de la calidad final de una pieza durante la fase de diseño inicial. Esta planificación temprana también determina los tiempos del ciclo de fábrica y el costo final por unidad. Si se apresura en este paso crítico de validación, enfrentará infinitos obstáculos de producción posteriores. Lograr un molde de precisión de alta capacidad requiere mirar mucho más allá de la geometría básica de la pieza. Debemos profundizar en la dinámica térmica avanzada, el comportamiento complejo de los polímeros y los rigurosos criterios de evaluación de los proveedores. Estos factores técnicos dictan en última instancia el éxito de su fabricación a largo plazo. Esta guía completa explora los mecanismos ocultos de la arquitectura de herramientas y los flujos de trabajo de validación digital avanzados. Descubrirá estrategias prácticas de ingeniería para optimizar sus piezas de manera eficiente antes de cortar cualquier acero costoso.
La validación inicial ahorra capital: el diseño riguroso para la fabricabilidad (DFM) y la simulación eliminan la necesidad de costosas modificaciones de las herramientas posteriores al mecanizado.
La gestión térmica equivale a precisión: los diseños de refrigeración avanzados dictan la estabilidad dimensional y la velocidad del ciclo.
La evaluación de los socios es importante: un socio de herramientas creíble prioriza la evaluación de riesgos transparente sobre la oferta inicial más baja.
En lugar de centrarse únicamente en las cotizaciones iniciales, las empresas deben priorizar la rentabilidad de la fabricación a largo plazo. Un diseño de molde de inyección de plástico meticulosamente diseñado reduce drásticamente las costosas tasas de desechos en la fábrica. Minimiza el tiempo de inactividad inesperado de la máquina causado por pasadores eyectores rotos o acción irritante. También extiende significativamente la vida útil de su herramienta. Cada decisión técnica que se toma en esta etapa se refleja directamente en todo el ciclo de vida de producción. No puede permitirse el lujo de tomar atajos aquí.
A continuación, debemos examinar de cerca la economía del tiempo de ciclo. Una fracción de segundo puede parecer insignificante a primera vista. Sin embargo, reducir en solo 0,5 segundos las secuencias de enfriamiento y expulsión aumenta exponencialmente el retorno de la inversión. Esta ampliación se vuelve masiva en tiradas de producción de gran volumen que se extienden a millones. Los ciclos más rápidos significan que usted produce muchas más piezas por turno. Consumes menos energía eléctrica por unidad. Sus costos generales generales se reducen sustancialmente.
Además, una arquitectura de herramientas deficiente causa directamente defectos de fabricación comunes. Es posible que encuentre marcas de hundimiento frustrantes, deformaciones estructurales severas, destellos excesivos en los bordes o tomas cortas incompletas. Estos fallos arruinan instantáneamente las superficies cosméticas. También comprometen la integridad estructural interna de su producto moldeado. En última instancia, perseguir estos defectos persistentes retrasa meses el tiempo de comercialización previsto. Un enfoque de ingeniería proactivo evita por completo estos errores fatales.
Gráfico de impacto de la reducción del tiempo de ciclo (basado en 1 millón de piezas)
Tiempo del ciclo original | Tiempo de ciclo optimizado | Tiempo ahorrado por pieza | Horas totales de producción ahorradas |
|---|---|---|---|
20,0 segundos | 19,5 segundos | 0,5 segundos | 138 horas |
15,0 segundos | 14,0 segundos | 1,0 segundos | 277 horas |
12,0 segundos | 10,0 segundos | 2,0 segundos | 555 horas |
La forma en que el polímero fundido ingresa a la cavidad de acero determina por completo la calidad de la pieza final. Debe evaluar cuidadosamente las configuraciones de canal caliente versus las de canal frío. Los canales calientes mantienen el plástico completamente fundido dentro del colector de herramientas calentado. Se adaptan perfectamente a tiradas comerciales de gran volumen. Eliminan por completo el desperdicio de material de canal por ciclo. Los canales fríos siguen siendo estructuralmente más simples y mucho más baratos de construir inicialmente. Sin embargo, generan material de desecho sólido en cada ciclo. Debe equilibrar estos factores mecánicos con sus requisitos cosméticos y costos de materiales.
Además, la lógica de ubicación de la puerta sigue siendo absolutamente vital para la precisión. La colocación adecuada garantiza una velocidad de corte óptima a medida que fluye el plástico fundido. Previene eficazmente imperfecciones visuales como el rubor de la puerta en superficies de consumo muy visibles. Los ingenieros suelen ocultar estratégicamente las puertas en caras inferiores no estéticas. Utilizan puertas de borde para piezas planas, puertas secundarias para recorte automático o puertas de anacardo para geometrías complejas.
El enfriamiento suele representar más del 70 por ciento de todo el ciclo de inyección de plástico. Los canales de refrigeración tradicionales en línea recta a menudo no logran alcanzar geometrías internas complejas. Hoy en día, los ingenieros con visión de futuro cambian rápidamente hacia canales de refrigeración conformes. Estas vías térmicas avanzadas abrazan físicamente perfectamente la compleja geometría de la pieza. A menudo fabricamos estos intrincados canales utilizando técnicas avanzadas de impresión de metal 3D como la sinterización directa por láser de metal (DMLS).
Esta extracción térmica uniforme evita puntos de enfriamiento desiguales. Evita que las piezas moldeadas se deformen a medida que se solidifican en la cavidad. Lograr un flujo turbulento dentro de estas líneas de enfriamiento maximiza la eficiencia de la transferencia de calor. El enfriamiento conformado afecta directamente su capacidad para lograr tolerancias dimensionales estrictas de manera consistente en grandes lotes de producción.
No se puede simplemente expulsar una pieza perfectamente vertical de una cavidad de acero rígida. Los ángulos de salida representan una necesidad mecánica absoluta para una liberación suave de las piezas. Previenen daños agresivos en la superficie y rayones profundos durante la fase de expulsión. Generalmente recomendamos un mínimo de 1 a 2 grados de inclinación para superficies lisas estándar. Las superficies con mucha textura exigen ángulos de inclinación significativamente mayores. Por ejemplo, una textura pesada de electroerosión podría requerir 5 grados de inclinación para evitar el arrastre de la superficie.
Además, los ingenieros deben equilibrar cuidadosamente la colocación del pasador de expulsión en todo el paisaje de la pieza. Muy pocos pasadores provocan la deformación inmediata de la pieza durante la expulsión. El plástico caliente simplemente se dobla bajo una fuerza mecánica concentrada. Los alfileres mal colocados dejan marcas muy visibles en los rostros cosméticos. Debe distribuir las fuerzas de expulsión de manera uniforme entre elementos geométricos robustos, como nervaduras internas, protuberancias o paredes gruesas.
DFM cierra la peligrosa brecha técnica entre el archivo CAD de un diseñador de producto y las realidades físicas de fabricación. Podrías diseñar una pieza visualmente hermosa en la pantalla de tu computadora. Sin embargo, en la realidad podría resultar físicamente imposible moldearlo. DFM identifica tempranamente socavaduras ocultas, secciones transversales innecesariamente gruesas y conflictos complejos de herramientas. Los ingenieros resuelven estos problemas sistemáticamente antes de finalizar el plano final del acero.
Antes de que comience cualquier mecanizado físico, los ingenieros dependen en gran medida del análisis del flujo del molde . Este software de simulación especializado predice con precisión los patrones exactos de llenado de cavidades. Mapea el frente de flujo dinámico del plástico fundido altamente viscoso. Identifica fácilmente posibles trampas de aire. También mapea vulnerabilidades estructurales graves, como líneas de soldadura débiles donde se encuentran dos frentes de flujo.
Los fabricantes creíbles ven estas herramientas de software como marcadores de confianza vitales. Comparten informes de simulación sin procesar de forma transparente con sus clientes. Utilizan estos informes científicos para justificar lógicamente las iteraciones de diseño necesarias. Nunca los utilizan para ventas adicionales financieras arbitrarias. Debe exigir estrictamente ver estas visualizaciones detalladas. Revelan las caídas de presión esperadas y el tonelaje de sujeción necesario antes de invertir.
Las paredes inconsistentes destruyen rápidamente la integridad de la pieza durante la fase de enfriamiento. Debe abordar de manera agresiva el espesor uniforme de la pared durante el diseño. Las paredes consistentes mantienen velocidades de enfriamiento uniformes en toda la pieza de plástico. Garantizan tasas de contracción altamente predecibles durante la solidificación. Esta práctica estricta mitiga eficazmente las deformaciones estructurales graves y las marcas de hundimiento.
Cuando encuentre secciones gruesas necesarias, debe utilizar estrategias agresivas de extracción del núcleo. Al vaciar las zonas gruesas se ahorra una costosa materia prima polimérica. También garantiza la estabilidad dimensional a largo plazo al evitar huecos internos. Puede agregar inteligentemente nervaduras internas para mantener la resistencia estructural y al mismo tiempo mantener las paredes primarias excepcionalmente delgadas.
Los plásticos se encogen naturalmente a medida que se enfrían debido a las altas temperaturas de procesamiento. Cada polímero único exhibe una tasa de contracción volumétrica completamente diferente. Los materiales semicristalinos se contraen mucho más agresivamente que los materiales amorfos estándar. Por ejemplo, Delrin podría encogerse 0,025 pulgadas por pulgada, mientras que el policarbonato se encoge sólo 0,006 pulgadas por pulgada. Por lo tanto, las dimensiones exactas de la cavidad de la herramienta deben ampliarse matemáticamente. Esta expansión precisa representa con exactitud la tasa de contracción exacta de la resina elegida. Si calcula este factor matemático incorrectamente, las piezas finales no pasarán la inspección dimensional al instante.
Debe hacer coincidir directamente el acero para herramientas elegido con la formulación de polímero seleccionada. Esta compatibilidad crítica dicta realidades de implementación prácticas y del mundo real. Considere cuidadosamente estas combinaciones de materiales esenciales:
Materiales abrasivos: Las resinas muy cargadas con fibras de vidrio o aditivos ignífugos erosionan los metales blandos con extrema rapidez. Requieren aceros para herramientas totalmente templados, como el H13. Es posible que también necesite recubrimientos de superficie especializados, como nitruro de titanio, para mantener una precisión a nivel de micras a lo largo del tiempo.
Resinas estándar: El ABS básico, el policarbonato o el polipropileno funcionan excepcionalmente bien en aceros preendurecidos estándar como el P20. Estos aceros ofrecen un excelente equilibrio entre maquinabilidad y durabilidad a largo plazo.
Plásticos corrosivos: materiales como el PVC emiten gases corrosivos durante el calentamiento. Exigen aceros inoxidables especializados como el S136 para evitar la oxidación de la cavidad interna.
Los aceros más blandos o el aluminio pueden ser totalmente suficientes para la creación rápida de prototipos iniciales. Sin embargo, fallan completamente bajo las intensas presiones de sujeción de la escala comercial de gran volumen.
Guía de clasificación de herramientas y durabilidad del acero SPI
Clasificación SPI | Grado de acero para herramientas | Vida útil típica de la herramienta (ciclos) | Mejor caso de uso de fabricación |
|---|---|---|---|
Clase 105 (prototipo) | Aluminio QC-10 | Menos de 500 | Creación rápida de prototipos, volumen extremadamente bajo |
Clase 103 (Mediana) | Acero P20 | Hasta 500.000 | Bienes de consumo estándar, de uso general. |
Clase 101 (alta) | Acero endurecido H13 | 1.000.000+ | Resinas altamente abrasivas y de alto volumen. |
Clase 101 (Especialidad) | Acero inoxidable S136 | 1.000.000+ | Resinas corrosivas (PVC), piezas ópticas de alto pulido. |
La selección del proveedor de fabricación adecuado determina la trayectoria completa de su proyecto. Debe mirar mucho más allá del precio inicial para mitigar los riesgos operativos graves.
Busque proveedores que mantengan a diseñadores expertos y maestros fabricantes de herramientas trabajando exactamente bajo el mismo techo. Esta configuración integrada proporciona una enorme ventaja crítica en la industria. Crea bucles de retroalimentación inmediatos y fluidos entre la fase de diseño digital y la sala de mecanizado físico. Si surge un problema complicado de mecanizado durante el fresado CNC, los ingenieros lo resuelven al instante. La ingeniería subcontratada a menudo provoca fallas fatales en las comunicaciones y retrasos en los plazos.
Un socio altamente confiable se comunica de manera abierta y honesta. Expresarán explícitamente sus supuestos técnicos en el contrato formal escrito. Debería esperar directrices claras y escritas sobre las estrictas garantías de vida útil de las herramientas. Deben describir por adelantado todos los programas de mantenimiento preventivo requeridos. También deben detallar claramente las tolerancias dimensionales permitidas antes de pagar el depósito inicial. Este nivel de transparencia genera una inmensa confianza.
Aplicar una lógica de preselección rigurosa a los derechos de propiedad intelectual. Asegúrese de que el contrato estipule claramente que el comprador es propietario de todo una vez que haya pagado en su totalidad. Debe proteger permanentemente los archivos CAD nativos También debe poseer legalmente la herramienta física. Nunca acepte situaciones de rehenes en las que los proveedores se nieguen a transferir activos a pedido. del diseño de moldes 3D finales.
Sea muy escéptico con los proveedores que se apresuran a cotizar los precios al instante. Esté atento a estos errores comunes de los proveedores durante su proceso de evaluación:
Proporcionar un precio final sin solicitar primero una revisión exhaustiva de DFM.
No hacer preguntas críticas sobre el entorno de aplicación final de la pieza.
Negarse a compartir datos de simulación de flujo sin procesar o informes técnicos detallados.
Ofrecer garantías vagas de vida útil de la herramienta sin especificar la clasificación SPI exacta o el grado del acero.
Invertir en una arquitectura de herramientas rigurosa sigue siendo una inversión en una previsibilidad absoluta de la producción. Cuando prioriza la validación digital inicial, elimina activamente errores posteriores increíblemente costosos. Recuerde estos elementos de acción principales a medida que avanza:
Priorice los canales de enfriamiento conformes avanzados para reducir drásticamente los tiempos de ciclo y evitar deformaciones.
Exija datos transparentes de simulación de flujo a su socio de fabricación antes de aprobar cualquier corte físico.
Haga coincidir la dureza del acero para herramientas elegido directamente con las propiedades abrasivas y corrosivas específicas de su resina.
Verifique que su contrato de fabricación garantice la propiedad total de todos los archivos 3D y activos físicos.
Pase con confianza de la evaluación teórica a la acción concreta hoy. Envíe sus complejos modelos CAD en 3D a un equipo de ingeniería confiable para una revisión integral del diseño y análisis de flujo.
R: La fase de ingeniería y validación suele tardar entre una y cuatro semanas. Este cronograma depende en gran medida de la complejidad de la pieza, el recuento total de cavidades y la profundidad de simulación requerida. Tenga en cuenta que esta duración específica sigue siendo completamente distinta de la fase de mecanizado físico, que tarda varias semanas adicionales en completarse.
R: Sí, pero las modificaciones siguen estrictamente limitadas por principios de "seguridad para metales". Quitar acero de la herramienta física para añadir plástico a la pieza final es relativamente sencillo. Sin embargo, volver a añadir acero a la herramienta es muy caro, difícil y, a veces, estructuralmente imposible sin una extensa soldadura láser.
R: Las herramientas prototipo priorizan la velocidad y utilizan materiales más blandos como el aluminio. Por lo general, presentan cavidades individuales y líneas de enfriamiento muy básicas. Las herramientas de producción utilizan aceros endurecidos como el H13 para soportar millones de ciclos de forma segura. Incorporan múltiples cavidades y sistemas de gestión térmica de alta complejidad para una máxima eficiencia diaria.
