Cuando se trata de moldeo por inyección, el tamaño lo cambia todo. Los principios de diseño que funcionan perfectamente para piezas de consumo pequeñas a menudo fallan espectacularmente cuando se amplían a componentes estructurales grandes como parachoques de automóviles, carcasas de televisores o paletas industriales.
Entonces, ¿cuál es el cambio fundamental? Para piezas pequeñas, la fuerza es la prioridad. Para piezas grandes, la rigidez (resistencia a la deformación elástica) tiene prioridad. El molde no debe doblarse ni desviarse bajo las enormes fuerzas de sujeción, o perderá precisión dimensional y acortará drásticamente la vida útil del molde.
Pero diseñar el molde es sólo la mitad de la batalla. Para muchas piezas grandes, incluso el mejor proceso de moldeado tradicional tiene problemas con deformaciones, marcas de hundimiento y peso excesivo. Ahí es donde entra en juego el moldeo por inyección asistido por gas (GAIM) .
Analicemos las consideraciones críticas para la fabricación de piezas grandes moldeadas por inyección, con un análisis profundo de la tecnología asistida por gas.

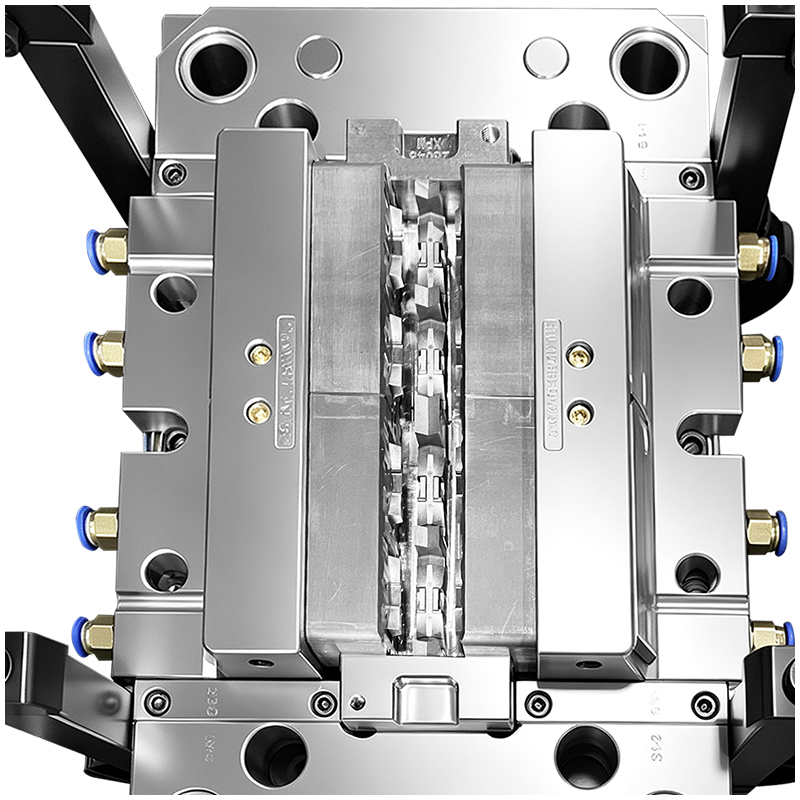

Antes de introducir gas, el molde en sí debe diseñarse para los desafíos de una huella grande.
Para cavidades grandes, el cálculo del espesor de la pared debe basarse en la rigidez más que en la resistencia. ¿Por qué? Porque si la pared lateral de la cavidad se desvía aunque sea ligeramente (dentro de los límites elásticos) bajo una alta presión de inyección, se creará rebaba (exceso de material) a lo largo de la línea de separación. Prevenir esta desviación es el objetivo principal.
Los pasadores y casquillos guía estándar son insuficientes para moldes grandes. Las fuerzas laterales durante la inyección pueden fácilmente desalinear el núcleo y la cavidad. Debe incorporar enclavamientos cónicos o sistemas de posicionamiento cone-lock . Estos ajustes de precisión garantizan que las dos mitades permanezcan perfectamente coaxiales, lo que garantiza un espesor de pared constante en toda la gran superficie.
Las piezas grandes se enfrían lentamente y el enfriamiento no uniforme es la causa principal de tensión residual y deformación. Los canales de refrigeración rectos convencionales suelen fallar.
Implementar enfriamiento conformado: use canales de enfriamiento que sigan el contorno de la pieza para lograr una extracción de calor uniforme.
Deflectores y burbujeadores: Para núcleos grandes y profundos, utilice enfriamiento en espiral o líneas de agua tipo deflector para forzar el agua a las áreas más distantes, eliminando los puntos calientes.
Para piezas grandes, el moldeo por inyección asistido por gas (GAIM) no es sólo una alternativa; A menudo es la única manera de producir una pieza estable y de alta calidad sin marcas de hundimiento.
En lugar de llenar la cavidad completamente con plástico, se inyecta entre el 70% y el 95% del volumen de inyección requerido (esto se denomina 'inyección corta'). Luego, se inyecta gas nitrógeno a alta presión en la masa fundida. El gas empuja el plástico hacia el vacío restante, empaquetando la pieza de adentro hacia afuera y creando un canal interno hueco.
En el moldeado tradicional, el objetivo es lograr un espesor de pared uniforme. En la asistencia de gas, se diseña una pared nominal delgada, pero se agregan nervaduras gruesas y redondeadas que actúan como canales de gas. El gas ahuecará estas nervaduras, convirtiéndolas en vigas en I livianas y de alta resistencia que evitan la deformación.
El gas sigue el camino de menor resistencia. Debes guiarlo.
Líneas rectas y simples: los canales deben ser rectos y evitar giros bruscos de 90 grados.
Radios grandes: todas las vueltas deben tener radios grandes para evitar que el gas atraviese la pared de plástico.
Estrategia de ramificación: si tiene varias ramas, intente mantener iguales las longitudes de cada rama. Esto garantiza que el gas llegue a los extremos de todos los canales simultáneamente, proporcionando una presión de empaque uniforme.
Una historia de éxito común tiene que ver con un parachoques de automóvil de gran tamaño. El diseño inicial utilizaba 3 compuertas de inyección, pero esto provocaba un flujo desigual y una penetración débil del gas. Al cambiar a una única compuerta de canal caliente en el centro , el flujo de fusión se volvió simétrico y el gas penetró uniformemente en toda su longitud.
Al final del canal de gas (el último punto a llenar), es aconsejable añadir un pequeño pozo de rebosadero . Esto atrapa el último plástico, el más frío y el más contaminado, que el gas expulsa. Esto garantiza que la superficie de la pieza principal permanezca impecable y libre de defectos.
Los parámetros del proceso para la asistencia por gas son contrarios a la intuición en comparación con el moldeo por inyección estándar.
Parámetro | Enfoque asistido por gas | Razonamiento |
|---|---|---|
Precisión del tamaño del disparo | Debe controlarse dentro de una tolerancia del 0,5% . | Demasiado plástico bloquea el gas; muy poco y el gas sale volando de la superficie. |
Velocidad de inyección | Velocidad moderada y controlada. | La alta velocidad crea un escape; La baja velocidad da como resultado una penetración insuficiente. |
Presión de gas | Alto (normalmente entre 25 y 35 MPa). | Proporciona la presión de empaque necesaria para eliminar las marcas de hundimiento. |
Temperatura del molde | Alto (contrario al instinto). | Mejora la longitud del flujo, reduce la presión de inyección y minimiza la tensión interna. |
Incluso con un diseño perfecto, estos errores pueden arruinar un gran proyecto de asistencia de gas:
No diseñe un circuito cerrado: si conecta canales de gas en un anillo o circuito cerrado, el gas se encontrará en la intersección, provocando turbulencias y penetración inestable.
Mantenga los puntos de inyección de gas alejados de las paredes delgadas: el pasador de gas siempre debe colocarse en la parte más gruesa de la nervadura, al menos a 30 mm de distancia de la puerta de fusión principal para evitar el retroceso del gas.
Nunca omita la simulación CAE: en gran medida, no puede confiar en la intuición. Es obligatorio utilizar Moldflow o un software CAE similar. Predecirá los patrones de penetración del gas, el esfuerzo cortante y el momento óptimo del gas antes de cortar una sola pieza de acero.
El moldeo por inyección de piezas grandes con asistencia de gas es un proceso sofisticado impulsado por el diseño. Requiere un cambio de mentalidad: de "llenar toda la cavidad" a "guiar el flujo y utilizar gas para el empaque interno".
Cuando se hace correctamente, los beneficios son sustanciales:
Reducción de Peso: Ahorro de hasta un 40-50% .
Acabado superficial superior: Sin marcas de hundimiento visibles.
Fuerzas de sujeción más bajas: a menudo se puede ejecutar el molde en una máquina significativamente más pequeña.
Mayor rigidez: las nervaduras huecas creadas por el gas proporcionan excelentes relaciones resistencia-peso.
Si está haciendo la transición a la producción a gran escala, invierta tiempo por adelantado en análisis CAE y diseño riguroso de moldes. El primer intento le dirá si lo hizo bien, pero con estos principios será mucho más probable que tenga éxito.
