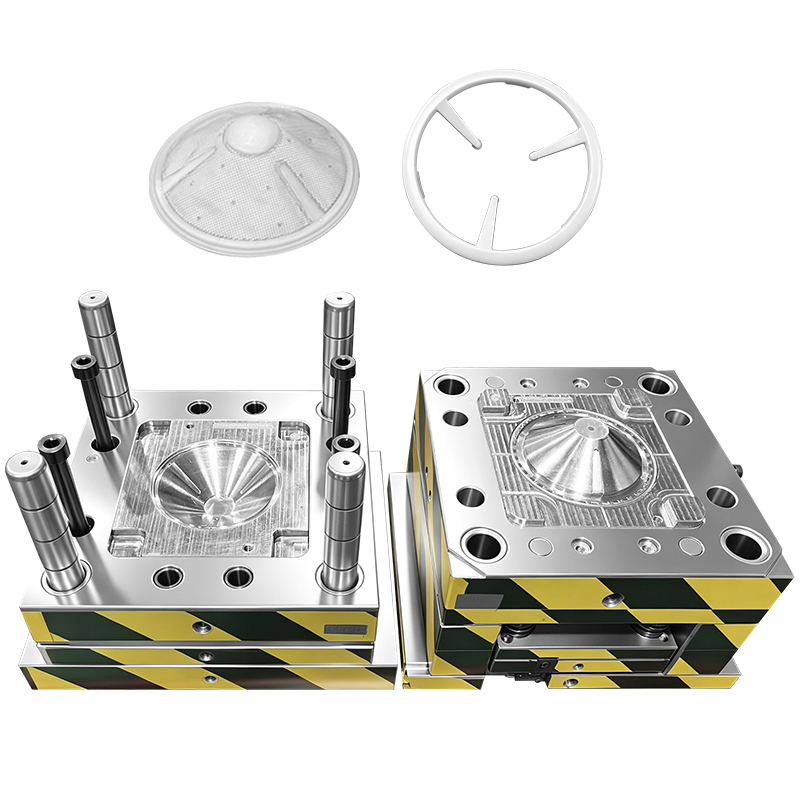

En la fase de diseño del producto, el espesor de la pared suele ser uno de los parámetros que más se pasa por alto. Muchos diseñadores y gerentes de producto piensan: "Un poco más grueso significa un producto más fuerte" o "Un área localmente gruesa no importa, no afectará la apariencia".
Éste es un error peligroso.
El espesor desigual de la pared (especialmente las secciones localmente gruesas o delgadas) es una de las causas más comunes de rechazo de piezas en el moldeo por inyección. No hace que su producto falle inmediatamente. En cambio, desencadena una reacción en cadena: marcas de hundimiento, deformaciones, huecos, inestabilidad dimensional y, finalmente, desechos.
Hoy, analicemos lo que el espesor desigual de la pared realmente afecta a sus piezas y cómo evitar estos errores en la etapa de diseño.
Lo que ve: Depresiones visibles en la superficie sobre secciones gruesas (marcas de hundimiento) u orificios internos al cortar la pieza (huecos).
Por qué sucede: el plástico se encoge al enfriarse. Las secciones gruesas se enfrían lentamente. La superficie se solidifica mientras el núcleo aún está fundido. A medida que el núcleo se encoge, tira de la superficie hacia adentro, creando una abolladura. En casos severos, el núcleo se aleja de sí mismo, creando un vacío.
Consecuencias:
Se rechazan las piezas cosméticas (las marcas de hundimiento no se pueden ocultar)
Se reduce la resistencia estructural (los huecos se convierten en puntos de concentración de tensiones)
Ubicaciones típicas: raíces de nervaduras, raíces de salientes, uniones entre salientes y muros.
Lo que ve: las superficies planas se vuelven curvas, los ángulos rectos se vuelven obtusos, las piezas redondas se vuelven ovaladas, recién sacadas del molde.
Por qué sucede: Diferentes espesores de pared se enfrían a diferentes velocidades. Las secciones delgadas se enfrían y solidifican primero. Las secciones gruesas se enfrían más tarde. Esta diferencia de tiempo crea una tensión residual dentro de la pieza. Cuando la pieza es expulsada, la tensión se libera y la pieza se deforma.
Consecuencias:
Problemas de montaje (ajustes a presión desalineados, orificios para tornillos desplazados)
Fallo funcional (sellos con fugas, piezas móviles atascadas)
Apariencia inaceptable
Ubicaciones típicas: piezas planas con espesor desigual entre el borde y el centro, carcasas con patrones de nervaduras desiguales.
Lo que ves: Marcas de quemaduras, puntos negros, disparos cortos o burbujas internas en áreas específicas.
Por qué sucede: cuando la masa fundida fluye, un cambio repentino en el espesor de la pared o un frente de flujo irregular puede atrapar aire dentro de la cavidad. El aire comprimido se calienta dramáticamente (más de 200°C / 390°F), quemando el plástico (puntos negros) o impidiendo que el derretimiento llene el área (disparo corto).
Consecuencias: Desecho inmediato, y esto suele aparecer en la primera moldura de prueba.
Ubicaciones típicas: transiciones abruptas de grueso a fino, puntos de encuentro de múltiples flujos de fusión.
Lo que ve: Aparecen grietas durante la expulsión, el montaje o después de días/semanas de almacenamiento o uso.
Por qué sucede: la tensión residual debida al espesor desigual de la pared, combinada con factores ambientales (químicos, rayos UV, calor), excede la resistencia del material en un punto de concentración de tensión.
Consecuencias: Peligro para la seguridad, especialmente para piezas portantes o de envolventes.
Ubicaciones típicas: alrededor de inserciones metálicas, esquinas afiladas, raíces de cambios abruptos en el espesor de la pared.
Un cliente diseñó una carcasa para dispositivo portátil. El espesor nominal de la pared fue de 2,0 mm. Pero en la base de varios salientes de tornillos, aumentaron la pared a 5,0 mm para mayor resistencia, sin transición de radio.
Resultados del moldeado de prueba:
Aparecieron marcas de hundimiento circulares (Ø8 mm, 0,3 mm de profundidad) en la superficie exterior directamente encima de los salientes, imposibles de ocultar con pintura.
La deformación general de la pieza fue de 0,8 mm, excediendo la tolerancia del ensamblaje.
El cliente insistió: 'No cambies el dibujo. Esta pequeña diferencia no importa'.
Resultados:
Construimos la herramienta según lo solicitado. Rendimiento de producción en masa: sólo el 65% .
El cliente tuvo que clasificar cada lote. El precio unitario aumentó un 40%.
Tres meses después, el cliente regresó y aprobó una modificación de las herramientas. Costo: $5,500 USD. Tiempo de inactividad de la producción: 45 días.
Si hubieran optimizado el espesor de la pared desde el principio:
Agregue una estructura de "volcán" (ranura de reducción de material) en la base del saliente
Mantenga un espesor de pared local ≤ 2,5 mm
Agregue esquinas R para la transición
Costo adicional: menos de $300
Rendimiento esperado: 95%+
Mantenga el espesor de la pared lo más uniforme posible. Meta: ≤ 25% de variación respecto del nominal. Para una pared nominal de 2,0 mm, el máximo no debe exceder los 2,5 mm.
Material | Rango recomendado | Mínimo |
|---|---|---|
Abdominales | 1,5 – 3,0 milímetros | 0,8 milímetros |
PC (Policarbonato) | 1,8 – 3,0 milímetros | 0,8 milímetros |
PP (Polipropileno) | 1,5 – 3,5 milímetros | 0,6 milímetros |
PA (nylon) | 1,0 – 3,0 milímetros | 0,5 milímetros |
POM (Delrín/Acetal) | 1,5 – 3,0 milímetros | 0,6 milímetros |
Espesor de la nervadura = (0,4 – 0,6) × espesor de pared nominal
Altura de la nervadura ≤ 3 × espesor de la nervadura
Agregue siempre una esquina R en la base de la nervadura (R ≥ 0,25 × espesor de la nervadura)
Diámetro exterior = 2 × diámetro interior (tamaño del tornillo)
Agregue una estructura de volcán (ranura de reducción de material) en la base para mantener el espesor de la pared local ≤ 1,5 × nominal
Agregue refuerzos/nervaduras de soporte alrededor de salientes altos
Si cambia de T1 a T2 y T2 > 1,5 × T1, utilice una transición cónica
Longitud de transición L ≥ 3 × (T2 – T1)
Agregue esquinas R en ambos extremos
Si su diseño está bloqueado y no se puede cambiar debido a razones funcionales, de ensamblaje o de apariencia, aquí hay cuatro formas de mitigar el riesgo:
Método | Cómo funciona | Mejor para |
|---|---|---|
Optimizar la ubicación de la puerta | Coloque las puertas en áreas gruesas, rellene las áreas delgadas al final | Partes con transiciones gruesas y delgadas pero la puerta aún no está fijada |
Ajustar los parámetros de procesamiento | Menor velocidad de inyección, mayor presión del paquete, mayor tiempo de enfriamiento | Marcas leves de hundimiento o deformación |
Utilice inyección de espuma/microespuma. | La contrapresión de gas o la espuma química reducen la tensión y el hundimiento. | Partes donde se aceptan ligeras marcas de remolino en la superficie |
Aceptar una modificación de herramientas | Retire el material de las secciones gruesas ("desespesamiento") del molde. | La solución más confiable: costo moderado |
El espesor desigual de la pared no es un problema menor.
No aparecerá en su pantalla CAD 3D. No aparecerá en tus hermosas representaciones. Pero aparecerá en el moldeado de prueba T0, de la manera más directa y brutal posible:
Los 5 minutos que ahorró en diseño se convertirán en miles de dólares en modificaciones de herramientas, pérdida de rendimiento porcentual de dos dígitos y pérdida de confianza con su cliente.
Así que la próxima vez que diseñes una pieza moldeada por inyección, recuerda:
El espesor uniforme de la pared es la regla número uno
El engrosamiento local no es lo mismo que el fortalecimiento local.
Las costillas son la forma correcta de aumentar la fuerza
Las estructuras volcánicas y las esquinas R son tus mejores amigos
Si no está seguro de su diseño, envíe su dibujo a su fabricante de moldes para un análisis de Diseño para fabricación (DFM) . Esa hora de revisión será el tiempo de mayor retorno de la inversión que dedique a todo su proyecto.
