En el mundo del moldeo por inyección de precisión, pocas decisiones tienen tanto peso como la selección de la línea de separación y la ubicación de la puerta . Para un molde complejo de 16 cavidades de alto rendimiento que produce piezas anulares de PC con estructuras de ubicación de encaje lateral, estas opciones no son meras preferencias técnicas: son decisiones fundamentales que determinan si un proyecto tiene éxito o se convierte en una lección costosa.
Este blog proporciona un análisis técnico en profundidad de lo que sucede cuando estos elementos críticos se especifican incorrectamente, basándose en modos de falla del mundo real, principios científicos y mejores prácticas para mitigación.

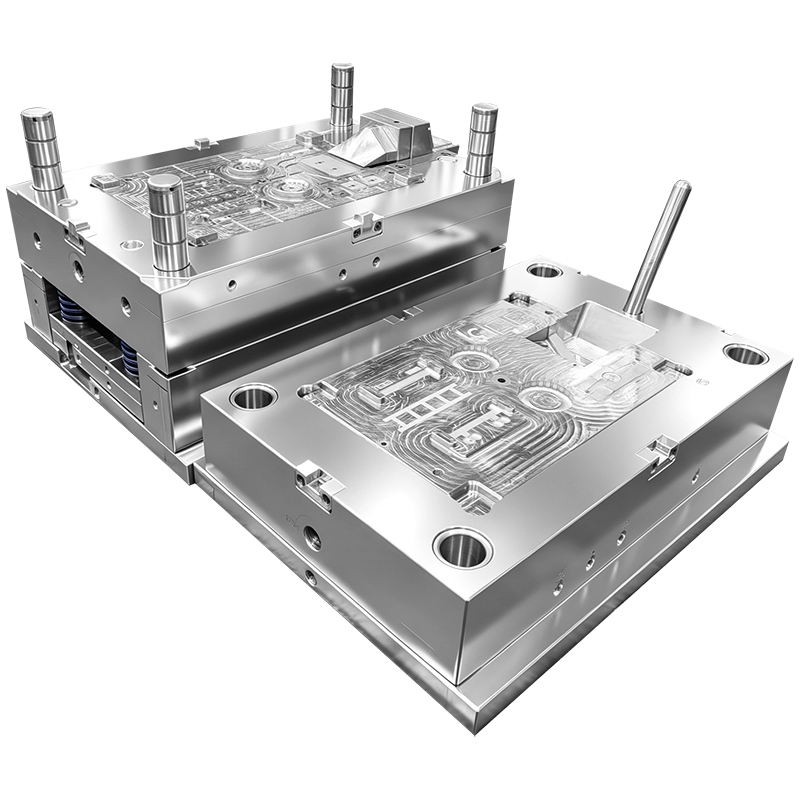

La línea de separación (o superficie de separación) es la interfaz donde se separan las mitades fija y móvil del molde. Define cómo se abre el molde y, lo que es más importante, cómo se libera la pieza de plástico. Para componentes anulares (en forma de anillo), esta interfaz aparentemente simple presenta desafíos únicos.
El escenario:
el diseñador coloca la línea de separación directamente a través de las características de ajuste a presión laterales, asumiendo que el molde simplemente se dividirá y liberará la pieza.
La realidad:
las púas de ajuste rápido, que sobresalen de la pared anular, forman socavaduras mecánicas . Cuando se abre el molde, estos cortes se bloquean físicamente en el acero, evitando la expulsión. El resultado es uno de tres resultados:
Extracción forzada : los pasadores eyectores atraviesan el plástico y rompen los dedos de ajuste rápido.
Blanqueamiento por tensión : incluso si la pieza se expulsa, el área de ajuste a presión muestra marcas de tensión visibles (agrietamientos) debido a una sobretensión localizada.
Daño de la herramienta : los bordes de acero de la cavidad de ajuste a presión se astillan o se deforman bajo la tensión repetida.
Análisis de causa raíz:
La selección de la línea de separación no tuvo en cuenta el hecho de que las proyecciones laterales no se pueden liberar mediante una simple separación axial del molde. La geometría socavada crea una interferencia mecánica que es imposible de superar sin un movimiento lateral.
La solución:
se debe introducir El control deslizante se mueve perpendicular a la dirección de apertura del molde y se retrae desde el corte a presión antes de que se expulse la pieza. Esto agrega complejidad mecánica, pero no es negociable para las funciones de ajuste funcional. un mecanismo deslizante (extractor de núcleo lateral) .
El escenario:
la línea de separación se coloca en la superficie cilíndrica exterior del anillo anular, el área visualmente más prominente.
La realidad:
cada molde deja una línea testigo en la interfaz de separación. En una superficie de PC pulida y de alto brillo destinada a aplicaciones ópticas o cosméticas, esta línea es visible permanentemente , un defecto inaceptable para molduras interiores de automóviles, electrónica de consumo o dispositivos médicos.
Más allá de lo estético, si la línea de partición coincide con una superficie de sellado o dato de montaje, puede introducir:
Rutas de fuga en aplicaciones de fluidos.
Ajustes de interferencia que se desvían de las especificaciones de diseño.
Mala adherencia para operaciones secundarias como pintura o enchapado.
Análisis de causa raíz:
el diseñador priorizó la simplicidad de fabricación sobre la apariencia y función del producto.
La solución:
reubique la línea de separación en:
Los bordes naturales del anillo (caras superior e inferior).
La superficie del diámetro interior , donde queda oculto a la vista.
Una configuración escalonada , donde la línea sigue un camino no plano a lo largo de esquinas ocultas.
En moldes de alta cavidad, esto puede requerir inserciones divididas complejas, pero los beneficios estéticos y funcionales justifican el costo adicional.
El escenario:
La superficie de separación es un plano ancho y plano ubicado cerca de la compuerta, donde las presiones de inyección son más altas.
La realidad:
el PC se inyecta a altas presiones (a menudo superiores a 150 MPa) para rellenar secciones anulares delgadas. Si la superficie de separación tiene:
Fuerza de sujeción insuficiente.
Irregularidades microscópicas de la superficie debido al mecanizado.
Ligera desalineación entre las mitades del molde.
La PC fundida se filtra en el espacio microscópico, formando una rebaba : una película delgada y quebradiza de plástico que se extiende desde el borde de la pieza. Flash requiere:
Desbarbado manual o automático (costoso).
Riesgo de dañar la geometría del encaje durante el desmontaje.
Potencial de que las partículas repentinas contaminen el ensamblaje aguas abajo.
Análisis de causa raíz:
La línea de separación se colocó en una zona de alta presión sin soporte de acero adecuado ni ángulos de bloqueo.
La solución:
Aleje la línea de separación del área de la puerta cuando sea posible.
Utilice enclavamientos cónicos o bloqueos de separación para garantizar una alineación rígida bajo presión.
Aumente la dureza del acero del molde y muela con precisión las superficies de separación.
Reduzca el área proyectada para minimizar la fuerza de sujeción requerida.
La compuerta es el canal a través del cual el PC fundido fluye hacia la cavidad. Para un molde de 16 cavidades, el diseño de la compuerta influye directamente en el equilibrio de llenado, la geometría de la pieza y el tiempo del ciclo.
El escenario:
Se coloca una compuerta única en el centro del anillo anular (inyección en el cubo), dependiendo del flujo radial para llenar el anillo.
La realidad:
el PC es un termoplástico semicristalino (aunque a menudo se considera amorfo), pero presenta una contracción anisotrópica : la contracción es mayor en la dirección del flujo que en la dirección transversal. Los estudios científicos han confirmado que para las piezas anulares, la contracción máxima se produce a lo largo de la dirección del flujo..
Esto significa:
La pieza se contrae más a lo largo del recorrido del flujo entre la puerta y la pared opuesta.
Se produce menos contracción en la dirección radial (espesor).
El resultado: un anillo circular se convierte en un óvalo ; la falta de redondez puede alcanzar entre 0,5 y 1,0 mm en una pieza de 100 mm de diámetro, lo que la hace no funcional para aplicaciones de rodamiento, sellado o rotación.
Análisis de la causa raíz:
una sola compuerta obliga a la masa fundida a fluir por un camino largo y tortuoso alrededor del anillo, creando un gradiente de orientación severo.
La solución:
Implemente puertas multipunto : idealmente 3 o 4 puertas igualmente espaciadas alrededor de la circunferencia.
Utilice compuertas de película (ventilador) que introduzcan la masa fundida uniformemente en todo el ancho del anillo.
Alternativamente, para anillos grandes, una compuerta de diafragma al final del anillo puede crear un frente de flujo más uniforme.
Ejemplo de caso:
Un estudio sobre una cubierta circular de plástico para ventilador demostró que el cambio de una única compuerta central a cuatro compuertas de túnel ubicadas en los bordes redujo la ovalidad en un 60 % y eliminó las marcas de flujo visibles.
El escenario:
El sistema de canales parece simétrico, pero los tamaños de las compuertas no están ajustados para equilibrar el flujo.
La realidad:
en moldes de múltiples cavidades, la reología de la masa fundida crea un fenómeno llamado 'seguimiento de carrera' o 'vacilación del flujo' . Incluso con longitudes de canal geométricamente idénticas, el calentamiento por cizallamiento hace que la masa fundida fluya preferentemente hacia cavidades con menor resistencia, lo que conduce a:
Tiros cortos (rellenos incompletos) en algunas cavidades.
Sobreembalaje y flash en otros.
Variaciones de peso de ±2–3 % entre cavidades: inaceptables para piezas de precisión.
Análisis de causa raíz:
El diseño no tuvo en cuenta el comportamiento de adelgazamiento por corte no newtoniano de la PC. A medida que la masa fundida se corta en el canal, la viscosidad cae, lo que acelera el flujo hacia las cavidades aguas abajo, creando un desequilibrio en cascada.
La solución:
Utilice canales naturalmente equilibrados (tipo H o radiales): longitudes y secciones transversales de flujo idénticas desde el bebedero hasta cada compuerta.
Cuando el equilibrio natural sea imposible, utilice la simulación de flujo (Moldflow/Sigmasoft) para ajustar iterativamente los diámetros de los canales para lograr un equilibrio artificial.
Considere los sistemas de canal caliente con compuertas de válvula : cada cavidad se abre secuencialmente, eliminando por completo el seguimiento de la carrera.
El escenario:
Se selecciona una puerta puntual por su beneficio de autodescarga, pero se coloca directamente en un área visible y de alto brillo de la parte anular.
La realidad:
durante la inyección, la masa fundida pasa a través del pequeño orificio de compuerta a velocidades de corte extremadamente altas (>10⁵ s⁻¹). Este alto cizallamiento causa:
Calentamiento por fricción que conduce a una degradación localizada de la masa fundida (marcas de quemaduras).
Efectos de flujo de fuente que crean un patrón distintivo de 'rubor de puerta' o 'extensión' que irradia desde la puerta.
Vestigio residual de la puerta : incluso después de desgasificar, queda una pequeña punta que requiere un recorte secundario.
Para piezas de PC con superficies pulidas o cromadas, estos defectos son rechazos no negociables.
Análisis de causa raíz:
La ubicación y el tipo de puerta se eligieron sin considerar los requisitos de apariencia final de la pieza.
La solución:
Utilice compuertas submarinas (túnel) que estén ubicadas en el diámetro interior no visible o en la parte inferior del anillo.
Utilice puertas de anacardo (túnel curvo) que ingresen a la cavidad desde una superficie oculta y se autodestruyan durante la expulsión.
Para lograr la máxima estética, utilice una compuerta de caída de calor con cierre térmico que no deje rastro.
El escenario:
una puerta ubicada lejos de la pared de la cavidad permite que la masa fundida entre libremente sin obstrucciones.
La realidad:
en lugar de avanzar como un frente de onda uniforme, la masa fundida emerge de la puerta como un 'chorro' , una corriente delgada y de alta velocidad que serpentea a través de la cavidad antes de plegarse sobre sí misma. Esto crea:
Huecos y atrapamientos de aire.
Líneas de soldadura en los puntos de pliegue.
Líneas de flujo visibles en la superficie.
El chorro es particularmente común en piezas anulares con compuertas en la pared lateral, donde la masa fundida "dispara" a través del diámetro abierto.
Análisis de causa raíz:
La compuerta se colocó con una resistencia de pared insuficiente para promover el flujo laminar.
La solución:
Coloque las compuertas de modo que la masa fundida impacte en una pared opuesta, promoviendo un frente de flujo uniforme (por ejemplo, las compuertas en el borde del anillo fluyen hacia una pared "objetivo").
Aumente el tamaño de la compuerta para reducir el corte y la velocidad.
Adopte una puerta restringida seguida de una sección de cojín de fusión para difundir la energía cinética antes de ingresar a la cavidad.
El policarbonato es un material particularmente implacable con estos errores:
Propiedad de PC | Consecuencias de una puerta/línea de separación incorrecta |
|---|---|
Alta viscosidad | Las distancias de flujo largas requieren alta presión, lo que exacerba la rebaba en las líneas de separación. |
Sensibilidad al corte | Las puertas pequeñas causan una degradación molecular localizada, visible como marcas de quemaduras. |
Alta contracción | Los efectos anisotrópicos son más pronunciados, magnificando la ovalidad de las puertas individuales. |
Mala resistencia de la soldadura | Los frentes de flujo que se encuentran en las líneas de soldadura (por flujo desequilibrado) crean puntos débiles, críticos para los ajustes rápidos. |
Alta sensibilidad con muescas | El blanqueamiento por tensión debido a la expulsión forzada conduce a la propagación de grietas bajo carga. |
Antes de cortar acero, invierta en un análisis de flujo CAE :
Moldflow o Sigmasoft para simular:
Patrones de llenado para cada escenario de ubicación de puerta.
Caída de presión en el sistema de canales.
Predicciones de contracción y alabeo.
Posiciones y resistencia de las líneas de soldadura.
FEA estructural para validar la integridad del ajuste a presión después del desmolde.
Artículo | Verificar criterios |
|---|---|
Ubicación de la línea de partición | ¿Está escondido sobre una superficie no cosmética? ¿Se evitan las socavaduras o se abordan con diapositivas? |
Tipo de puerta | ¿Es autodegradante? ¿Deja una huella aceptable? |
Ubicación de la puerta | ¿La pieza es simétrica? ¿Promueve un llenado equilibrado? ¿Está lejos de los puntos débiles estructurales? |
equilibrio del corredor | ¿Son idénticas las longitudes y los diámetros de los flujos? ¿Se han modelado los efectos de corte? |
Sistema de expulsión | ¿Están los pasadores expulsores ubicados lejos de los encajes a presión? ¿Existe una carrera de expulsión secundaria para la liberación del control deslizante? |
Durante las pruebas de moldes, no se limite a comprobar si las piezas están "buenas". Cuantifique:
Variación del peso entre cavidades : objetivo <0,5 %.
Ovalidad parcial : mida al menos 3 dimensiones alrededor del anillo.
Fuerza de deflexión de ajuste rápido : comparar con las especificaciones de diseño.
Medición del brillo de la superficie : verifique en la puerta y en la pared opuesta.
La línea de separación y la compuerta no son ideas de último momento: son impulsores de diseño primarios que influyen en todos los aspectos de la calidad del moldeado. Para su pieza anular de PC de 16 cavidades con funciones de ajuste a presión:
Elección correcta | elección equivocada |
|---|---|
Línea de separación en el borde oculto | Línea de separación en la pared visible |
Puertas multipunto u ocultas | Puerta única en superficie cosmética. |
Control deslizante para ajuste a presión | Intentando quitar los ajustes a presión |
Balanza de corredor validada por CAE | Simetría supuesta |
Revisión DFM de 48 horas | Fase apresurada del diseño a las herramientas |
El costo de corregir estos errores una vez cortado el acero es entre 10 y 100 veces mayor que hacerlo correctamente en la fase de diseño. Y para un molde de 16 cavidades, la tasa de desperdicio por un único error de diseño se multiplica en todas las cavidades, lo que convierte un pequeño error de cálculo en una pérdida financiera importante.
Invierta en simulación. Priorice un DFM exhaustivo. Y nunca subestime la humilde línea divisoria y la puerta: mantienen unido todo su proyecto.
