Ya sabe que el moldeo por inyección asistido por gas (GAIM) puede eliminar las marcas de hundimiento y reducir el peso. Pero, ¿en qué se diferencia el proceso real del moldeo por inyección convencional?
Si pones a un operador de una máquina de moldeo estándar frente a un trabajo asistido por gas sin avisarle, probablemente producirá un montón de chatarra. ¿La razón? Los pasos del proceso, los parámetros y la configuración de la máquina son fundamentalmente diferentes.
Aquí hay seis diferencias críticas en cómo se ejecutan los dos procesos en el taller.
Ésta es la distinción más básica.
Convencional | Asistida por gas |
|---|---|
Llenado al 100% : la cavidad está completamente llena de plástico. | Relleno del 70 % al 95 % : un 'tiro corto' deliberado (relleno insuficiente) |
En el moldeo convencional, se dispara hasta llenar el molde. En la asistencia de gas, se deja intencionalmente un espacio vacío: ese espacio se convierte en el canal de gas.
Desafío de tolerancia: el volumen de inyección en GAIM debe controlarse entre ±0,5 y 1%, porque demasiado plástico bloquea el camino del gas y muy poco deja áreas sin llenar.
Convencional | Asistida por gas |
|---|---|
El tornillo mantiene la presión (fase de empaque/mantenimiento) | El gas mantiene la presión ; el tornillo no se empaqueta |
El moldeo convencional utiliza el tornillo de inyección para empujar más material hacia la cavidad durante el empaque. GAIM inyecta nitrógeno a alta presión una vez que se detiene el tornillo. El gas empuja la masa fundida contra las paredes de la cavidad y crea el núcleo hueco.
Rango de presión del gas: normalmente de 10 a 30 MPa (de 1500 a 4500 psi), a menudo con múltiples etapas de presión.
Convencional | Asistida por gas |
|---|---|
Tiempo de mantenimiento prolongado del tornillo (a menudo, entre el 30 % y el 50 % del ciclo) | Sin sujeción por tornillos : el gas reemplaza toda la fase de sujeción/empaque |
Aquí es donde GAIM ahorra un tiempo de ciclo significativo. El gas actúa como un perfecto medio transmisor de presión, empujando uniformemente desde adentro hacia afuera.
El moldeado convencional no tiene sincronización de gas. GAIM tiene un retraso de gas : el tiempo entre la inyección del tornillo y la inyección de gas.
Demasiado corto (0–0,1 segundos): el gas atraviesa la masa fundida, provocando fugas o puntos finos.
Demasiado tiempo (>2 segundos): la piel fundida se congela y el gas no puede penetrar; no se forma ningún canal hueco.
Retraso típico: 0,2 a 1,5 segundos, según el espesor de la pared y el material.
Convencional | Asistida por gas |
|---|---|
El enfriamiento está gobernado por la pared sólida más gruesa. | El enfriamiento se rige por el espesor efectivo de la pared (revestimiento sólido + núcleo hueco) |
Ejemplo – un mango de 10 mm de espesor:

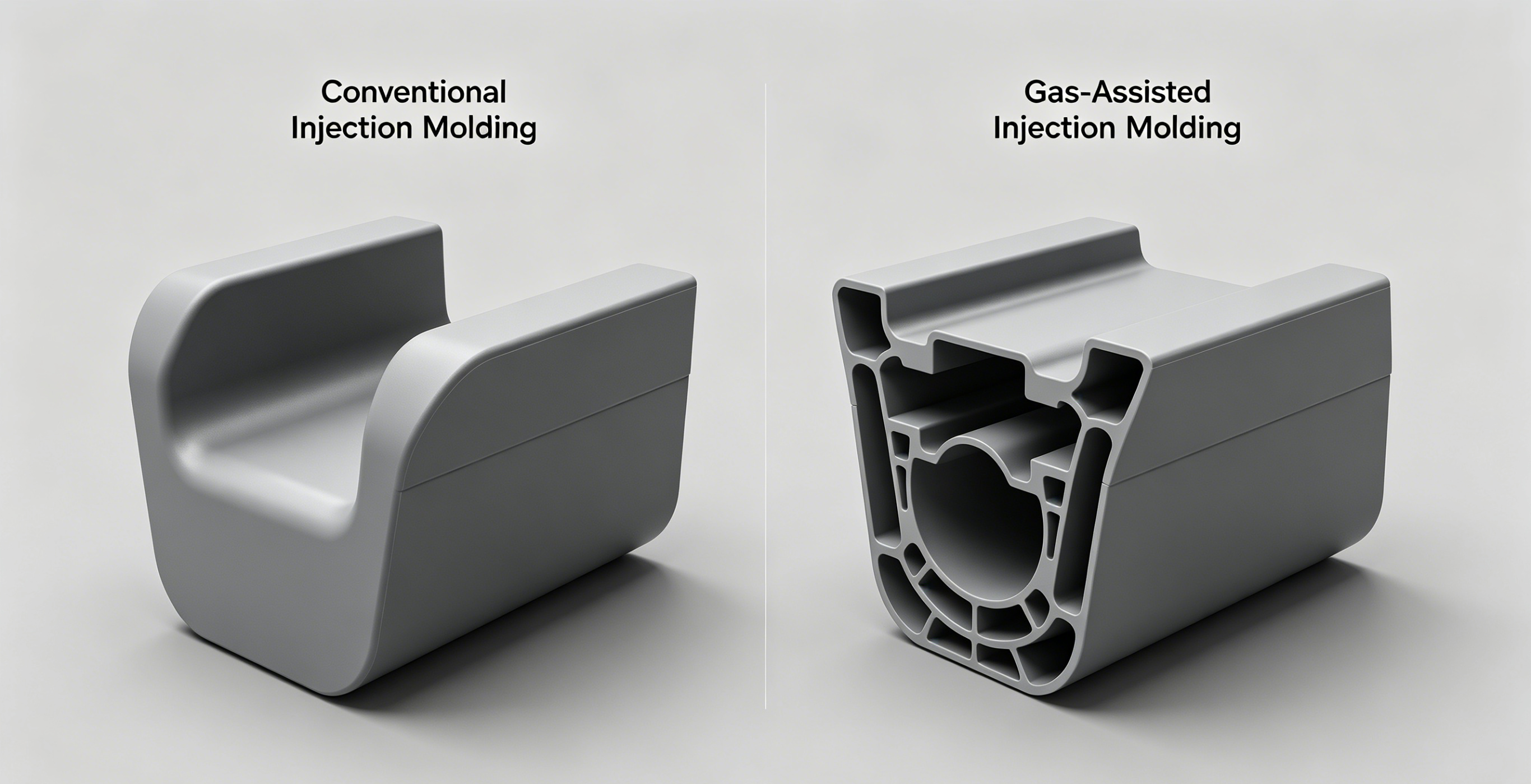

Convencional: enfría como un bloque sólido de 10 mm → largo tiempo de enfriamiento
GAIM: el canal de gas interno deja solo ~3–4 mm de plástico sólido → Tiempo de enfriamiento entre un 20% y un 50% más corto
Convencional | Asistida por gas |
|---|---|
No hay gas para ventilar, simplemente abra el molde. | El gas debe ventilarse antes de abrir el molde (o reciclarse) |
Los sistemas GAIM tienen una etapa de liberación de gas donde la presión interna del gas se reduce a casi la atmosférica. Si te saltas esto, abrir el molde creará un estallido de presión peligroso y un estallido ruidoso.
Algunos sistemas avanzados recuperan el nitrógeno para su reutilización.
Parámetro | Convencional | Asistida por gas |
|---|---|---|
Relleno de cavidad | 100% | 70–95% (tiro corto) |
Presión de inyección | Alto (100–150 MPa) | Medio (60–100 MPa) |
Mantener la presión | Atornillado, larga duración | Impulsado por gas, sin movimiento de tornillo |
Presión de gas | (ninguno) | 10–30 MPa, multietapa |
Retraso de inyección de gas | (ninguno) | 0,2 a 1,5 segundos |
Tiempo de enfriamiento (pared de 10 mm) | ~12 segundos | ~7 segundos |
tiempo de ciclo | Base | 20-40% más corto |
Peso de la pieza | Sólido | 20-50 % más ligero |
El moldeo convencional sólo necesita una máquina de moldeo por inyección estándar.
El moldeado asistido por gas requiere:
Una máquina de moldeo por inyección estándar (puede ser la misma)
Unidad de control de gas (GCU) : genera nitrógeno a alta presión y controla las etapas de sincronización/presión
Fuente de nitrógeno : generador de membrana (preferido) o gas envasado
Molde modificado con:
Pasador(es) de gas en secciones gruesas
Líneas de separación selladas (las fugas de gas arruinan el proceso)
Ventilación/escape de gas al final del llenado
Control preciso del volumen de disparo : normalmente un tornillo con control de carrera de circuito cerrado
Moldeo convencional = llenar completamente un globo con agua y luego apretarlo.
Moldeo asistido por gas = poner un poco de agua en el globo y luego soplar aire en él; el aire empuja el agua hacia las paredes, creando un centro hueco.
Comprender las diferencias del proceso le ayudará a:
Especifique el proceso adecuado para piezas gruesas y sin fregaderos → elija GAIM
Solucionar problemas de defectos : digitación de gas, disparo corto o fuga de gas
Cotice de manera realista : las piezas GAIM cuestan menos material y tiempo de ciclo, pero requieren modificaciones del molde y una GCU
Diseño para fabricación : GAIM necesita canales de gas diseñados en el modelo CAD
