Insertar moldura: cuando el metal se encuentra con el plástico

En el mundo del moldeo por inyección, la mayoría de piezas son 100% plástico. Pero a veces el plástico por sí solo no es suficiente. Necesita la resistencia del metal, la conductividad del cobre o la dureza del acero, pero también necesita la libertad de diseño, el peso ligero y la resistencia a la corrosión del plástico.

Ahí es donde entra en juego el moldeado por inserción .

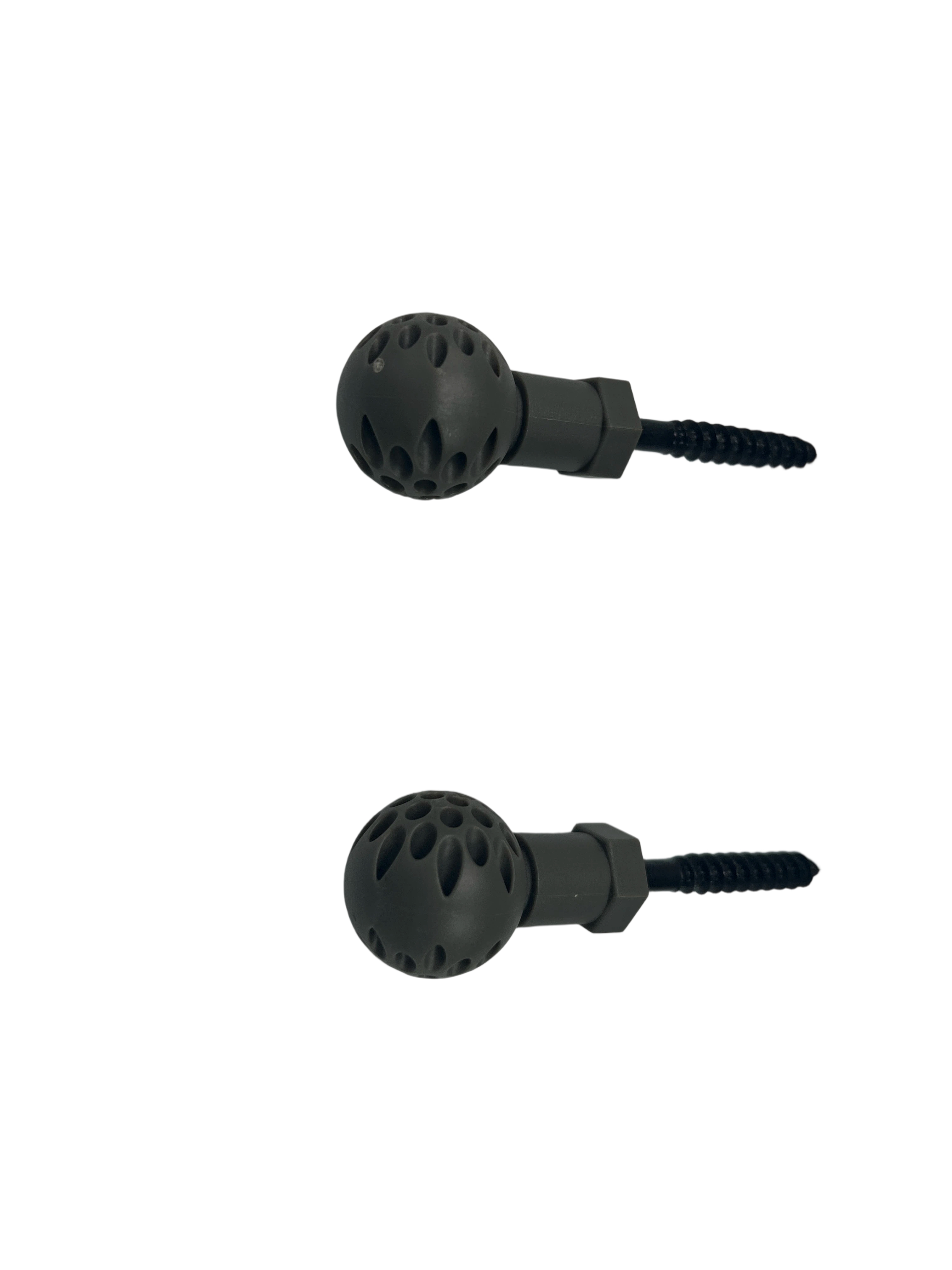

El moldeado por inserción es el proceso de colocar un componente metálico (una tuerca, un terminal, un soporte o incluso una pieza mecanizada compleja) en la cavidad del molde antes de inyectar plástico. El plástico fluye alrededor del metal, se solidifica y crea una única pieza híbrida que combina lo mejor de ambos materiales.

Parte 1: ¿Qué productos utilizan molduras insertables?

Las molduras insertadas están en todas partes. Probablemente tenga varias piezas moldeadas al alcance de su mano en este momento.

Electrónica de consumo

Automotor

Médico y laboratorio

Herramientas eléctricas e industriales

Parte 2: Los desafíos del moldeado por inserción

El moldeado por inserción no es sólo un moldeo por inyección estándar con un paso adicional. Introduce desafíos únicos.

Desafío 1: Insertar fijación: no dejar que se mueva

Problema: El plástico inyectado entra en la cavidad a gran velocidad (más de 100 mm/s). Puede sacar el inserto de metal de su posición, inclinarlo o incluso sacarlo del molde.

Soluciones:

• Fijación mecánica : pasadores, ranuras o correderas en el molde que bloquean físicamente el inserto.

• Fijación magnética : imanes permanentes o electroimanes integrados en el molde (para metales ferrosos)

• Fijación por vacío : orificios de succión en el molde para insertos irregulares o no magnéticos

• Ajuste de interferencia : el inserto se presiona ligeramente en la cavidad del molde.

Desafío 2: Unión de metal y plástico: prevención de fugas y holguras

Problema: El metal y el plástico tienen diferentes índices de contracción (plástico: 1-2%, metal: 0,1-0,2%). A medida que el plástico se enfría, se separa del metal, creando huecos.

Soluciones:

• Anclaje mecánico : ranuras, moleteados, orificios pasantes o socavados en el inserto metálico

• Tratamiento químico : chorro de arena, grabado ácido o revestimiento de imprimación sobre la superficie del metal.

• Precalentar el inserto : calentar el metal a 100-150 °C antes del moldeo ralentiza el enfriamiento y reduce el estrés de contracción.

Desafío 3: Sellado de moldes: detener el plástico donde no debería ir

Problema: El plástico puede colarse a través de los espacios entre el inserto de metal y el molde, creando rebabas u obstruyendo las roscas.

Soluciones:

• Ajuste de precisión : interferencia de 0,01 a 0,02 mm entre el inserto y la cavidad del molde.

• Sellos elásticos : juntas tóricas o almohadillas de silicona para inserciones grandes o complejas

• Postprocesamiento : golpear los hilos nuevamente después del moldeo para limpiar los restos

Parte 3: ¿Qué plásticos encapsulan qué metales?

Según nuestra discusión detallada sobre el material, aquí está la referencia rápida:

Parte 4: Insertar molduras en las escalas del molde

Con base en nuestra discusión anterior sobre moldes grandes, estándar y micro, aquí se explica cómo se aplica el moldeo por inserción en cada escala.

Moldes grandes (Producto > 0,6 m / 2 pies)

Productos típicos: paneles de instrumentos automotrices con refuerzo metálico, carcasas para electrodomésticos grandes con soportes de acero, paletas industriales con inserciones metálicas.

Desafíos:

• Los insertos de metal pueden pesar varios kilogramos.

• La colocación manual es difícil: se requiere colocación robótica

• El molde debe tener estructuras de fijación resistentes.

Ejemplo: el marco del tablero de un camión con soportes de acero integrados. Los insertos metálicos son grandes, pesados ​​y requieren una carga automatizada. El plástico suele ser PP o PA66 relleno de vidrio.

Moldes estándar (Producto 0,1 m – 0,6 m)

Productos típicos: carcasas para herramientas eléctricas con tuercas de cobre, conectores eléctricos con terminales metálicos, mangos para dispositivos médicos con núcleos de acero inoxidable.

Desafíos:

• Tiempo de ciclo de equilibrio con colocación confiable de insertos

• Alimentación manual o por cuenco vibratorio.

• El diseño del molde debe permitir una fácil expulsión de las piezas.

Ejemplo: carcasa de taladro inalámbrico con cuatro tuercas de cobre integradas. Las tuercas están moleteadas para su anclaje mecánico y colocadas mediante un brazo robótico. El plástico es PA66+GF30.

Micromoldes de alta precisión (producto < 10 mm)

Productos típicos: microconectores con terminales metálicos estampados, carcasas de audífonos con componentes metálicos, chips de microfluidos con electrodos metálicos.

Desafíos:

• Las inserciones de metal pueden ser más pequeñas que 1 mm.

• La colocación del inserto requiere visión microscópica y micropinzas de vacío.

• Los espacios libres del molde deben estar dentro de 0,005 mm.

• Se requieren LCP o PPS para lograr flujo y precisión.

Ejemplo: un inserto de conector micro USB. Los terminales de cobre estampado son más pequeños que un grano de arroz. Son colocados por un robot de precisión de alta velocidad. El plástico es LCP por su extrema fluidez y resistencia al calor.

Resumen: conclusiones clave

La conclusión

La moldura insertable cierra la brecha entre el metal y el plástico. Le permite poner resistencia donde la necesita (roscas, soportes estructurales, vías conductoras) y plástico en cualquier otro lugar (peso ligero, resistencia a la corrosión, libertad de diseño).

Una lista de verificación simple antes de comenzar un proyecto de moldura de inserción:

• ¿Puede el inserto metálico sobrevivir a la temperatura de inyección (80-300°C)?

• ¿El inserto metálico tiene anclaje mecánico (moleteado, agujeros, ranuras)?

• ¿Se puede fijar de forma fiable el inserto de metal en el molde?

• ¿El plástico es compatible con el metal (ver matriz de compatibilidad)?
