Piense en GAIM como una carrera de relevos cuidadosamente coreografiada:
El plástico fundido (corredor 1): se inyecta primero a través de la compuerta y llena parcialmente la cavidad del molde.
El gas nitrógeno (corredor 2): inyectado con un ligero retraso a través de la entrada de gas (o pasador de gas), toma el control, empujando el plástico fundido hacia los extremos de la cavidad y manteniendo la presión desde el interior.
El objetivo es un traspaso estable y predecible. Las posiciones de la compuerta y la entrada de gas dictan si este traspaso es suave o un colapso total.
La puerta (entrada de fusión):
Función: El punto de entrada del plástico fundido a la cavidad del molde.
Tipos: Puede ser una puerta puntual, una subpuerta o una puerta de borde.
La entrada de gas (pasador de gas):
Función: El punto de entrada del gas nitrógeno a alta presión al núcleo del plástico fundido.
Tipos: normalmente, un pasador de gas especialmente diseñado montado en el molde.
La relación espacial entre la compuerta y la entrada de gas define la dinámica de llenado y empaque. Aquí están las tres configuraciones principales:
Descripción: La compuerta y la entrada de gas se encuentran en el mismo lado de la pieza, a menudo muy cerca una de otra.
Proceso: Entra el plástico, seguido del gas por el mismo extremo, que empuja el frente fundido hasta el final de la cavidad.
Pros:
Maximiza el ahorro de material, ya que el gas puede penetrar todo el canal de gas.
Excelente empaquetamiento al final del recorrido del flujo.
Contras:
Alto riesgo de 'escape de gas' si el frente fundido se enfría demasiado, provocando que el gas explote.
Altamente sensible a los parámetros del proceso (tamaño del disparo, tiempo de retardo).

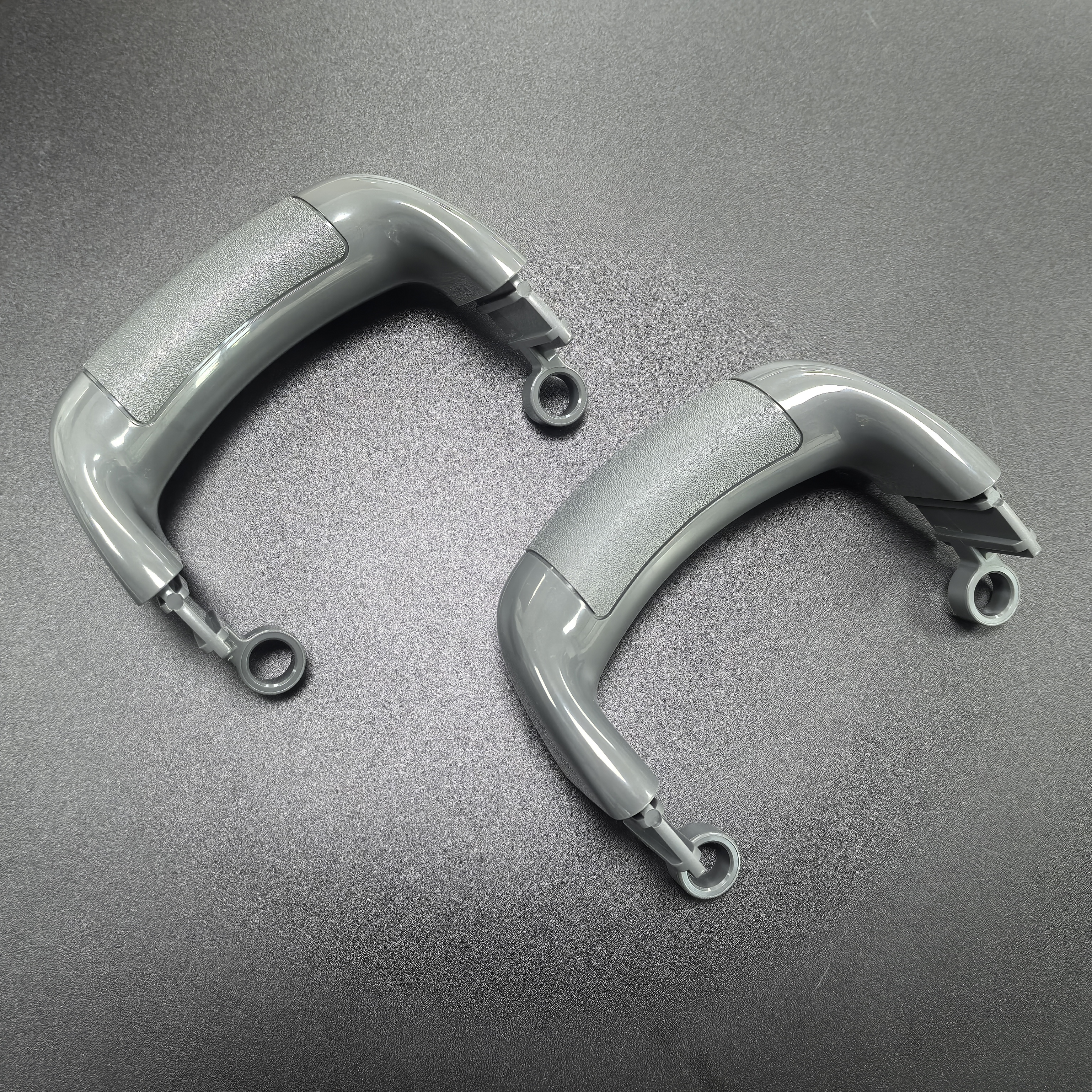

Ideal para: Piezas simples con forma de varilla (p. ej., patas de sillas, mangos de herramientas) con un canal de gas lineal y transparente.
Descripción: La compuerta y la entrada de gas se encuentran en extremos opuestos de la pieza. Este suele ser el enfoque más recomendado y estable.
Proceso: El plástico llena la cavidad desde un extremo (p. ej., 95 % de su capacidad). Luego se inyecta gas desde el otro extremo, empaquetando la pieza y empujando el exceso de fusión hacia la compuerta.
Pros:
Altamente estable y controlable. Separa las fases de llenado y de penetración de gas.
Reduce drásticamente el riesgo de que se produzcan fugas de gas.
Excelente para eliminar marcas de hundimiento en secciones gruesas alejadas del portón.
Contras:
La longitud de penetración del gas puede ser más corta.
Requiere espacio en el lado de la puerta para acomodar la masa fundida desplazada.
Ideal para: piezas grandes y planas, como electrodomésticos, tableros de automóviles y marcos de televisores.
Descripción: La compuerta y la entrada de gas no están juntas ni directamente opuestas, sino que están situadas formando ángulo entre sí.
Proceso: Ofrece flexibilidad para adaptarse a geometrías de piezas complejas donde el canal de gas principal no es lineal.
Pros:
Alta flexibilidad de diseño para piezas asimétricas.
Contras:
Requiere una simulación CAE sofisticada para predecir el flujo de gas y evitar atajos.
Ideal para: Piezas complejas con canales de gas no lineales o ramificados.
Utilice esta lista de verificación cuando analice las posiciones de su puerta y entrada de gas:
| Para la PUERTA priorizar: | Para la ENTRADA DE GAS priorizar: |
|---|---|
| ✅ Ubicación alejada del canal principal de gas. | ✅ El inicio del tramo más grueso (canal principal de gas). |
| ✅ Disposición opuesta o adyacente a la entrada de gas. | ✅ Proximidad a la última zona a rellenar. |
| ✅ Flujo de fusión equilibrado para rodear uniformemente el canal. | ✅ Una zona con buen enfriamiento del molde para evitar la fuga de gases. |
| ✅ Múltiples compuertas para piezas grandes para acortar la longitud del flujo. | ✅ Una superficie no cosmética u oculta (dejará marca testigo). |
Digitación de gas: el gas se propaga incontrolablemente en secciones delgadas.
Causa probable: La mala ubicación de la compuerta crea un frente de fusión desequilibrado que atrapa el gas en áreas delgadas. Luego, el gas se introduce incorrectamente en las secciones gruesas.
Fuga de gas: El gas sale disparado del frente de fusión.
Causa probable: en una configuración del mismo lado, el frente fundido se solidificó antes de que el gas pudiera llegar al final, o el tiempo de retardo del gas fue demasiado largo.
Penetración de gas incompleta: el canal de gas es corto o inexistente.
Causa probable: La ubicación de la compuerta provocó que la masa fundida se enfriara y congelara en la entrada al canal de gas antes de que pudiera comenzar la inyección de gas.
En el moldeo por inyección asistido por gas, la compuerta y la entrada de gas no son variables independientes. Son una pareja sinérgica.
La compuerta prepara el escenario creando el patrón de flujo de fusión inicial.
La entrada de gas se realiza mediante penetración y empaquetamiento según ese patrón.
¿La regla de oro? Simule siempre primero. El uso de software CAE como Moldflow no es negociable. Le permite visualizar la 'carrera de relevos' antes de cortar cualquier acero, ahorrando mucho tiempo y dinero. Al analizar y optimizar meticulosamente la asociación entre su puerta y la entrada de gas, libera todo el potencial de GAIM: piezas de plástico impresionantes, resistentes y rentables.
