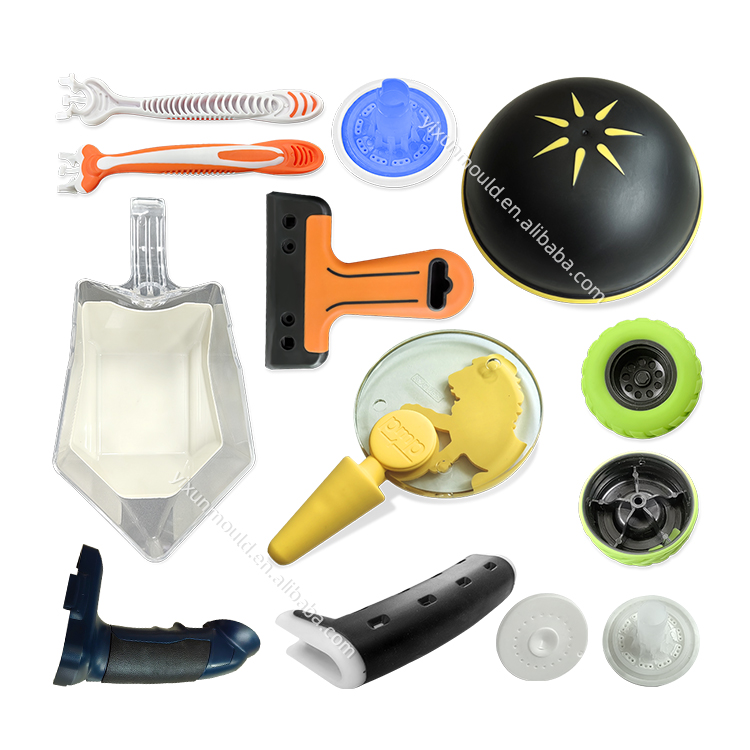

La guía definitiva para resolver problemas de unión en sobremoldeo: un manual completo desde el material hasta el proceso

Pilar 1: Selección de materiales – The Chemical Foundation

El enlace comienza a nivel molecular. No se pueden arreglar materiales incompatibles únicamente con el diseño o el proceso.

1. La regla de oro: compatibilidad química

• Principio básico: vínculos semejantes con semejantes. Los materiales con polaridad y energía superficial similares permiten que las cadenas de polímeros se difundan y se enreden a través de la interfaz, creando un fuerte enlace químico.

• Pares de materiales probados:

• Mejor (enlace químico): PC/ABS + TPU . El estándar de la industria para la electrónica (empuñaduras de herramientas, correas portátiles).

• Excelente (bloqueo físico fuerte): PA6 o PA66 (Nylon) + TPE/TPU . Ideal para automoción y herramientas eléctricas.

• Desafiante (Requiere ayuda especial): PP o PE + TPE . Estas poliolefinas son apolares e inertes. La unión depende casi exclusivamente del diseño mecánico (ver Pilar 2).

• Paso de acción: Solicite siempre una tabla de compatibilidad a su proveedor de materiales. Ejecute una prueba sencilla de unión fundida al principio de la fase de diseño.

2. Modificación de materiales: compatibilidad de ingeniería

Cuando la química no esté de tu lado, modifica la interfaz:

• Imprimadores/promotores de adhesión: un recubrimiento (p. ej., poliolefinas cloradas para PP) aplicado al sustrato antes del sobremoldeo puede mejorar drásticamente la adhesión. Común en interiores de automóviles.

• Compatibilizadores: Se pueden mezclar aditivos (como polímeros injertados con anhídrido maleico) en cualquiera de los materiales para actuar como un 'puente molecular' en la interfaz.

3. Condición y preparación del material

• Limpieza del sustrato: Cualquier desmoldante, aceite o polvo en la parte rígida matará la adhesión. Implementar rigurosos protocolos de limpieza. Para una activación definitiva, considere el tratamiento con plasma o tratamiento con llama para aumentar la energía de la superficie.

• La sequedad es clave: los materiales higroscópicos como el nailon y el TPU se deben secar según las especificaciones (<0,05 % de humedad). La humedad atrapada se vaporiza en la interfaz, provocando burbujas y una capa límite débil.

Pilar 2: Diseño mecánico – El seguro físico

Cuando los enlaces químicos son limitados, la geometría inteligente crea un bloqueo mecánico a prueba de fallos.

1. Enclavamientos macromecánicos

Características de diseño que 'atrapan' físicamente el sobremolde:

• Agujeros pasantes y ciegos: más efectivos. El sobremolde fluye creando un remache sólido.

• Recortes y ranuras: diseñe rebajes cónicos o ranuras periféricas en el sustrato. Estos evitan que el material blando se desprenda. Asegure ángulos de tiro adecuados para la moldeabilidad.

• Moleteados y texturas: aumentan la superficie y crean una interfaz rugosa para un mejor agarre. Especifique una profundidad de textura (por ejemplo, 0,1-0,3 mm) en el modelo CAD.

• Regla: Evite las esquinas afiladas. Utilice radios generosos para reducir la concentración de estrés.

2. Diseño micro y geométrico

• Elimine las áreas de unión plana: las interfaces grandes y suaves son propensas a la delaminación. Rómpelos con nervaduras, ondas o un patrón segmentado.

• Refuerce el perímetro: agregue un 'labio' o un borde engrosado en el borde de la línea de unión para evitar que se despegue.

3. Grosor de la pared y transiciones

• Relación de espesor: una buena regla general: el espesor del material blando no debe exceder 2 veces el espesor de la pared rígida adyacente. Esto minimiza la tensión de contracción diferencial.

• Transiciones graduales: diseñe transiciones suaves y cónicas en la sección de sobremolde para evitar cambios repentinos que induzcan estrés.

Pilar 3: Control de procesos – El dominio de la ejecución

Aquí es donde su diseño y materiales se hacen realidad. Los parámetros del proceso controlan la dinámica 'danza de apareamiento' de los dos fundidos.

1. Temperatura: el corazón del vínculo

• La temperatura de la superficie del sustrato es REY: este es el parámetro más crítico. La superficie de la pieza rígida debe estar lo suficientemente caliente (a menudo cerca de su temperatura de transición vítrea, Tg) para permitir que el sobremolde se difunda en ella.

• Síntoma : El sustrato frío hace que el sobremolde se congele al contacto = unión débil.

• Solución : aumente la temperatura del molde, utilice tiempos de ciclo más largos o emplee precalentamiento por infrarrojos del inserto antes del segundo disparo.

• Temperatura de fusión del sobremolde: Ejecútelo en el extremo superior del rango recomendado del material para mejorar el flujo y la actividad molecular.

2. Parámetros de inyección: la precisión importa

• Alta velocidad y presión (llenado inicial): Utilice una velocidad de inyección alta (p. ej., >90 %) para hacer que el sobremolde impacte agresivamente y 'frote' la superficie del sustrato, promoviendo la difusión. Continúe con menor velocidad/presión para empacar.

• Tiempo de empaque y retención adecuado: Un empaque suficiente fuerza al material a entrelazarse microscópicamente y compensa la contracción, manteniendo un contacto íntimo.

3. Diseño de moldes y herramientas

• Ubicación de las compuertas: Coloque las compuertas de modo que el flujo de fusión sea perpendicular a la superficie de unión, no paralelo. El impacto directo limpia y humedece mejor la superficie.

• La ventilación no es negociable: el aire atrapado en la interfaz actúa como una barrera. Incorpore respiraderos amplios (0,015-0,02 mm de profundidad) en la línea de separación y alrededor de los insertos en el área de unión.

4. Ciclo y automatización

• Minimice el tiempo de manipulación de las plaquitas: el sustrato se enfría rápidamente. Automatice la transferencia desde el primer molde a la cavidad del sobremolde utilizando un robot para minimizar la caída de temperatura.

• Considere un molde giratorio: para una producción de gran volumen, un molde giratorio (de 2 disparos) mantiene el sustrato a una temperatura óptima, lo que garantiza uniones consistentes.

Diagrama de flujo de solución de problemas: el detective de vinculación

Cuando la vinculación falla, siga esta lógica:

1. Paso 1: Analizar el modo de falla (prueba de pelado)

• Fallo de cohesión (desgarros de material blando): Excelente unión.

• Fallo del adhesivo (separación limpia en la interfaz): mala unión. La causa principal es la compatibilidad del material o la temperatura de la interfaz.

• Fallo Mixto: Optimice los parámetros del proceso.

2. Paso 2: Auditoría de materiales

• ¿Son los materiales un par compatible?

• ¿Están secos y limpios? Verifique si hay contaminación.

3. Paso 3: Revisión de los parámetros del proceso

• ¿Está el molde lo suficientemente caliente? Mida con un pirómetro.

• ¿La velocidad de inyección fue alta?

• ¿Estaba el sustrato demasiado frío? Reducir el tiempo de transferencia.

4. Paso 4: Verificación de diseño y herramientas

• ¿Hay ventilación adecuada en el área de unión?

• ¿La ubicación de la compuerta está causando dudas en el flujo?

• ¿Se están llenando completamente los enclavamientos mecánicos?

Conclusión final

No existe una fórmula mágica para la adhesión del sobremolde. Es un sistema regido por una tríada: el material sienta las bases, el diseño proporciona el seguro y el proceso ejecuta la unión.

Los proyectos más exitosos integran los tres desde el principio a través de una revisión colaborativa de DFM (Diseño para fabricación) que involucra a científicos de materiales, diseñadores de moldes e ingenieros de procesos.

Prototipo temprano. Pruebe su par de materiales y características de diseño con un molde prototipo. Es la mejor inversión para eliminar riesgos en su proyecto y garantizar un vínculo duradero.

Recuerde: una unión de sobremolde confiable no es un accidente. Es el resultado de un diseño intencional y un control disciplinado del proceso.
