En el mundo del moldeo por inyección, el tamaño lo cambia todo. Pero hay un salto aún mayor: pasar de los moldes estándar a los extremos.

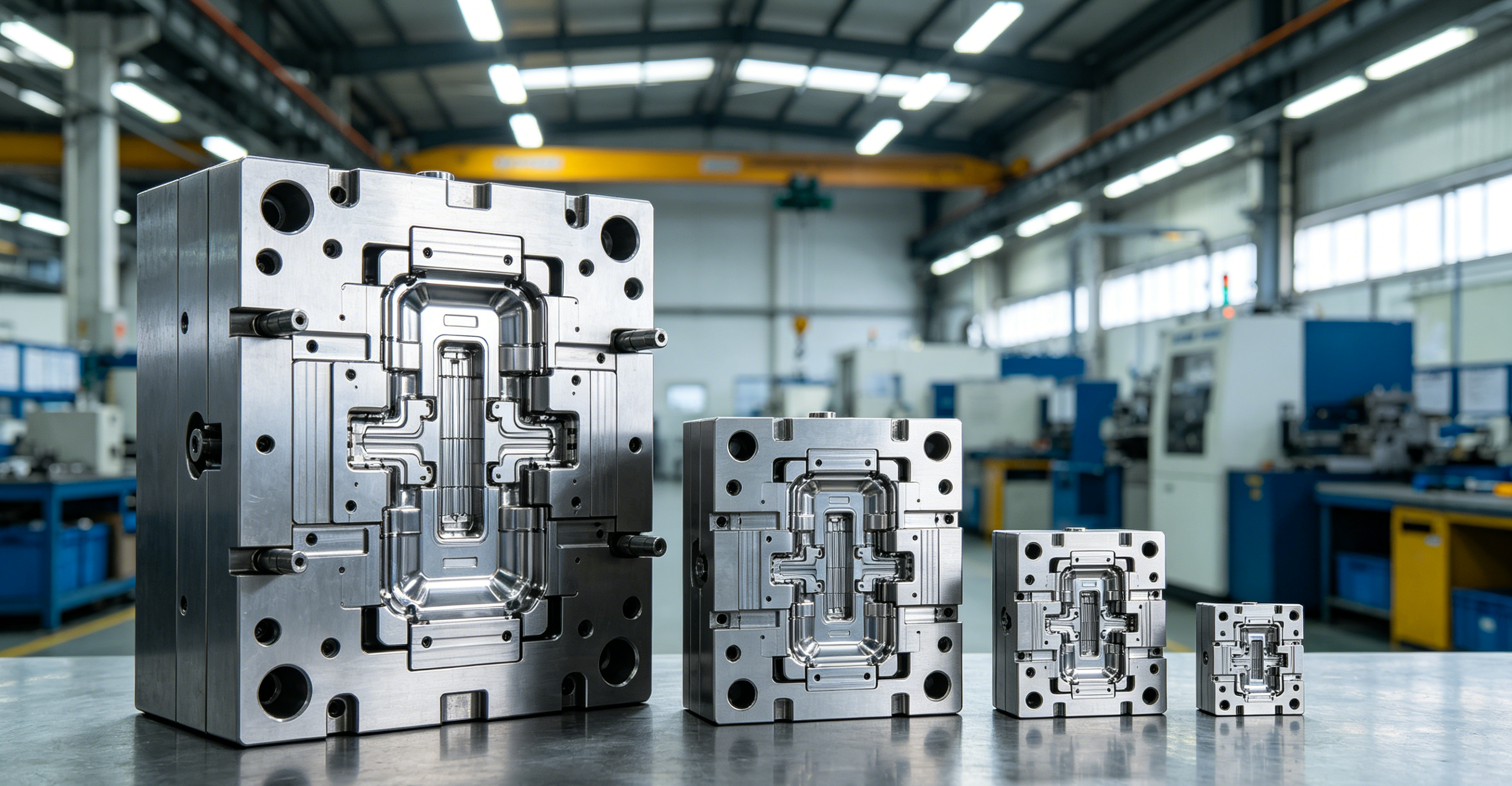

En un extremo, tienes Moldes Grandes: monstruos de 20 toneladas que producen parachoques de automóviles y revestimientos de refrigeradores. En el otro extremo, están los micromoldes de alta precisión : pequeños bloques de acero que producen catéteres médicos y engranajes de relojes, a menudo más pequeños que un grano de arroz.
Habiendo considerado ambos extremos, una cosa queda clara: la fabricación de moldes grandes es 'ingeniería civil'. La fabricación de micromoldes es 'microcirugía'. No comparten casi nada excepto el nombre.
Aquí hay una comparación práctica de tres vías.
Categoría | Productos típicos | Tamaño del producto |
|---|---|---|
Moldes Grandes | Parachoques de automóviles, paneles de instrumentos, revestimientos de refrigeradores, paletas industriales, contenedores de basura | > 0,6 m (2 pies), hasta 2 m+ |
Moldes estándar | Asientos para sillas, mangos de herramientas, carcasas para pequeños electrodomésticos, clips para interiores de automóviles | 0,1 m – 0,6 m (4 pulgadas – 2 pies) |
Micromoldes de alta precisión | Catéteres médicos, chips de microfluidos, engranajes de relojes, carcasas de audífonos, conectores de fibra óptica, microengranajes para drones | < 10 mm (0,4 pulgadas), a menudo características submilimétricas |
Cada tamaño de molde libra una batalla diferente.
Categoría | Enemigo principal | Enemigo secundario |
|---|---|---|
Moldes Grandes | Gravedad : la pieza en bruto de 20 toneladas se hunde por su propio peso. La mesa de la máquina se flexiona. | Calor : las pasadas de acabado de 8 horas provocan una expansión térmica que desvía las tolerancias en más de 0,1 mm. |
Moldes estándar | Vibración : el ruido de la herramienta arruina el acabado de la superficie. | Vida útil de la herramienta : equilibrio entre velocidad y desgaste. |
Micromoldes | Escala : una fresa de 0,1 mm es más delgada que un cabello humano. No se puede ver el corte sin un microscopio. | Fuerza : la fuerza de corte puede romper la herramienta instantáneamente. La máquina debe 'sentir' el corte, no verlo. |
No se puede utilizar la misma máquina para un molde de 20 toneladas y un micromolde.
Categoría | Tipo de máquina | Especificaciones clave |
|---|---|---|
Moldes Grandes | Molino de puente/pórtico : camas masivas de hierro fundido, recorrido de más de 5-10 m | Bajas RPM (6-12k), alto par (500+ Nm), refrigerante a través del husillo (30-70 bar) |
Moldes estándar | VMC vertical de 3/5 ejes : el caballo de batalla de cualquier sala de herramientas | RPM medias (15-20k), buena aceleración, husillos cónicos 40/50 |
Micromoldes | Centro de micromecanizado de alta velocidad : extremadamente preciso y con amortiguación de vibraciones | RPM ultraaltas (40k – 80k+), cono HSK-E25/32, husillos con cojinetes de aire, retroalimentación submicrónica (resolución de 0,05 μm) |
Información clave: una máquina de moldeo grande necesita torsión . Una máquina de micromolde necesita velocidad y cero fricción . En el centro se encuentra una máquina de moldeo estándar.
La mentalidad de programación CAM es completamente diferente.
Categoría | Estrategia | Analogía |
|---|---|---|
Moldes Grandes | Caminos suaves y continuos : no se puede detener un pórtico de 20 toneladas. Sin esquinas afiladas. Utilice fresado trocoidal para mantener la carga constante. | Conducir un crucero : los giros deben planificarse con millas de anticipación. |
Moldes estándar | Mecanizado de alta velocidad : elevación, descenso, aceleración/desaceleración constante. | Conducir un coche deportivo : cambios de dirección ágiles y rápidos. |
Micromoldes | Extrema precaución : la desviación de la herramienta debe ser <1 μm. Las profundidades de corte se miden en micras (0,005-0,02 mm por pasada). Sin fresado ascendente en las esquinas: las herramientas se rompen instantáneamente. | Realizar una cirugía ocular : un movimiento en falso lo arruina todo. |
Categoría | Desafío Térmico | Solución |
|---|---|---|
Moldes Grandes | Acumulación de calor : una pasada de acabado de 8 horas hace que el molde y la máquina 'crezcan'. | Taller climatizado (22°C ±1°C). La máquina debe remojarse en calor durante 1 a 2 horas antes de cortar. |
Moldes estándar | Calentamiento localizado – La zona cortada se calienta, pero el resto se mantiene fresco. | Refrigerante estándar (neblina de aire o inundación). |
Micromoldes | No hay espacio para refrigerante : una fresa de mango de 0,2 mm no puede tener un chorro de refrigerante. La herramienta es más pequeña que la boquilla. | Lubricación de cantidad mínima (MQL): una niebla de aceite tan fina que no altera el chip. O refrigeración criogénica para materiales específicos. |
Categoría | Método | Desafío |
|---|---|---|
Moldes Grandes | Sondeo en máquina : el CNC se convierte en la CMM. Las sondas infrarrojas escanean la superficie mientras la pieza aún está sujeta. | No se puede levantar un molde de 20 toneladas. Un tiro para hacerlo bien. |
Moldes estándar | CMM sin conexión : retire el molde y llévelo al laboratorio de metrología. | Fácil. Proceso bien establecido. |
Micromoldes | Sistemas ópticos/de visión : medición sin contacto mediante microscopios, interferometría de luz blanca o escaneo láser. | Una sonda táctil dañaría las microfunciones. Medir es tan difícil como mecanizar. |
Característica | Molde grande | Molde estándar | Micromolde de alta precisión |
|---|---|---|---|
Tamaño del producto | > 0,6 m (2 pies) | 0,1 m – 0,6 m | < 10 mm (a menudo características de < 1 mm) |
Peso del molde | 5 – 50+ toneladas | 50 kg – 2 toneladas | < 5 kg (a menudo < 1 kg) |
Enemigo principal | Gravedad y calor | Vibración | Escala y fuerza |
Tipo de máquina | Puente Molino / Pórtico | VMC vertical de 3/5 ejes | Centro de micromecanizado de alta velocidad |
RPM del husillo | 6.000 – 12.000 | 15.000 – 20.000 | 40.000 – 80.000+ |
Diámetro de la herramienta | 20 mm - 125 mm | 6 mm - 20 mm | 0,1 mm - 2 mm |
Enfriamiento | Husillo pasante de alta presión (30-70 bar) | Niebla de aire/inundación | MQL o criogénico |
Analogía de corte | Ingeniería Civil (pesada, lenta, suave) | Coche deportivo (ágil, equilibrado) | Microcirugía (invisible, frágil, precisa) |
Inspección | Sondeo en máquina (CNC como CMM) | CMM sin conexión | Óptica/Visión (sin contacto) |
Si te mueves entre estos tres mundos, necesitas un reinicio mental completo.
Los moldes grandes tratan de gestionar la gravedad y el calor . Piensas como un ingeniero estructural. Cada decisión considera la deflexión y la expansión térmica.
Los moldes estándar tienen que ver con la artesanía . Herramientas afiladas, buenos acabados, ciclos fiables. El punto óptimo de la industria.
Los micromoldes de alta precisión tratan de ver lo invisible . Tus herramientas son más delgadas que el cabello. Tu máquina debe sentir el corte porque no puedes verlo. Una micra de descentramiento significa una herramienta rota.
Una simple regla general:
Si el producto cabe en tu escritorio → Molde estándar.
Si el producto es más grande que la extensión de su brazo → Molde grande.
Si el producto cabe en la yema del dedo → Micromolde de alta precisión.
Cada uno es un mundo en sí mismo. Elige tu batalla.
