YIXUN mold
8480419090

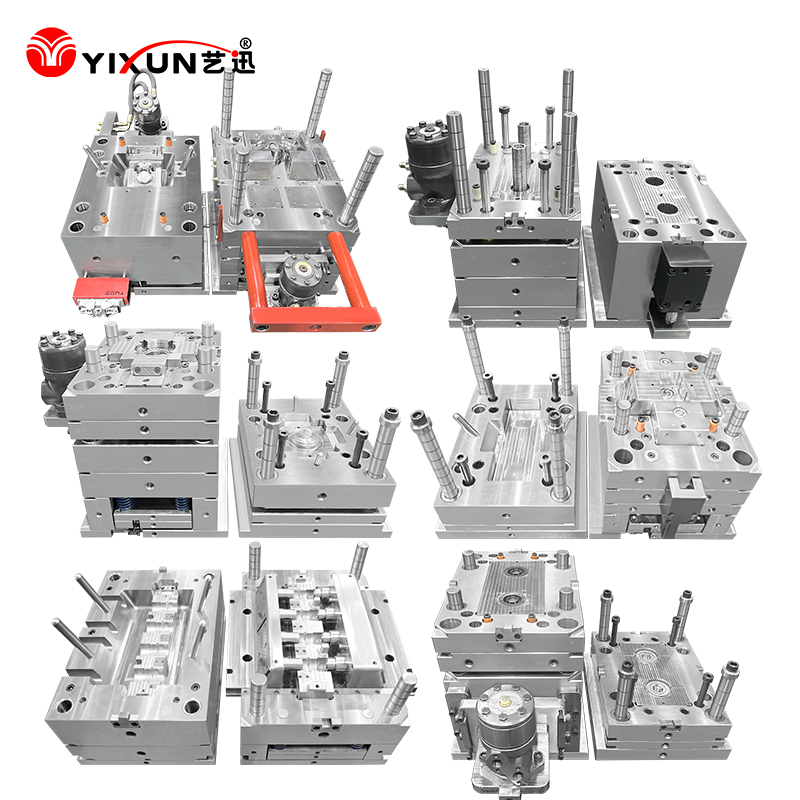

Consideraciones clave sobre el diseño de moldes para mangos médicos moldeados por inyección
Acero para moldes: utilice aceros de alta dureza resistentes a la corrosión (p. ej., S136, H13) para resistir la esterilización repetida (EtO/gamma) y evitar la contaminación del material. El bajo contenido de carbono del S136 garantiza que no se filtre metal en el plástico, algo fundamental para la biocompatibilidad.
Acabado de la superficie: Las cavidades pulidas como espejo (Ra ≤ 0,02 μm) eliminan la microrugosidad que atrapa las bacterias. Para mangos sobremoldeados de TPE (agarre suave + base rígida), el molde debe integrar sistemas de compuerta de dos materiales para unir los dos materiales de forma segura.
Optimización del flujo de material: Para PP (baja viscosidad en estado fundido), diseñe canales anchos y cortos para reducir el estrés cortante; esto evita la degradación del material y mantiene la biocompatibilidad.
Geometría ergonómica de la cavidad:
Haga coincidir la cavidad del molde con las dimensiones de la mano del percentil 95 (según ISO 11226) para garantizar un agarre cómodo y no fatigante.
Incorpore bordes redondeados (radio ≥ 1 mm) en el molde para eliminar las esquinas afiladas; esto evita la irritación de la piel y la acumulación de bacterias (sin grietas para los contaminantes).
Costillas reforzadas y zonas de carga:
Agregue nervaduras integradas en el molde (espesor de 0,5 a 0,8 × espesor de la pared del mango) a las áreas críticas (por ejemplo, donde el mango se une a los instrumentos). Esto aumenta la resistencia estructural sin aumentar el peso (los mangos suelen pesar entre 20 y 50 g para su portabilidad).
Utilice el análisis de elementos finitos (FEA) para validar la ubicación de las costillas, garantizando que el mango pueda soportar más de 50 N de fuerza (carga operativa clínica típica) sin deformarse.
Moldura de una sola pieza sin costuras:
Evite ensamblajes de varias piezas (p. ej., empuñaduras pegadas) moldeando el mango como una sola pieza. El molde debe integrar todas las funciones (agarre, clips de fijación, ranuras de ventilación) en un ciclo para eliminar espacios donde se puedan acumular bacterias.
Precisión de la ranura de ventilación:
Para manijas con ranuras de ventilación (para reducir el peso/estrés), el molde utiliza mecanismos deslizantes para formar estas características. Asegúrese de que el ancho de la ranura (≥2 mm) y los bordes redondeados permitan una fácil limpieza (según las pautas de esterilización AAMI ST79).
Sin socavaduras (cuando sea posible):
Minimice los cortes (que requieren deslizamientos de molde complejos) para simplificar la limpieza. Si son necesarios cortes socavados (p. ej., para clips de instrumentos), diseñe diapositivas autoexpulsables que no dejen residuos de plástico.
Estrategia de puerta:
Utilice puertas de borde (colocadas en áreas sin agarre) para evitar marcas de puertas visibles en las superficies de contacto de la manija. Para manijas grandes, use múltiples compuertas (flujo equilibrado) para evitar líneas de soldadura (que reducen la resistencia estructural).
Para mangos sobremoldeados de TPE, utilice la compuerta de válvula secuencial para inyectar primero la base rígida y luego la empuñadura de TPE; esto garantiza una unión fuerte entre los materiales.
Sistemas de enfriamiento uniforme:
Implemente canales de enfriamiento conformes (impresos en 3D para seguir la forma curva del mango) para mantener la uniformidad de la temperatura del molde (±2°C). Esto evita la deformación (común en los mangos de PP) y garantiza un espesor de pared constante (±0,05 mm).
Amplíe el tiempo de enfriamiento (25 a 35 s) para las secciones de mango más gruesas (p. ej., áreas de agarre) para eliminar la tensión interna; esto evita que se agrieten después de esterilizaciones repetidas.
Control de tolerancia:
Mantenga tolerancias dimensionales de ±0,05 mm para las funciones de fijación (p. ej., clips, puertos roscados) para garantizar la compatibilidad con instrumentos médicos estándar (según ISO 80601).
Utilice sensores de cavidad en el molde para detectar falta de llenado o rebabas en tiempo real; esto reduce las tasas de desechos y garantiza que cada mango cumpla con las especificaciones.
Validación de molde:
Realice pruebas de moldes de 10 000 ciclos para verificar la durabilidad (sin desgaste de la cavidad) y la consistencia de las piezas. Después de la prueba, inspeccione las manijas mediante CMM (máquina de medición de coordenadas) para confirmar que todas las dimensiones se alinean con los diseños CAD.
