Las carcasas de sensores electrónicos exigen una combinación equilibrada de claridad óptica, dureza estructural y consistencia dimensional precisa. Hoy compartimos nuestro proyecto de molde de inyección completo para BA Alpha Box, una carcasa MABS transparente de tres piezas ampliamente utilizada para módulos electrónicos compactos y conjuntos de sensores.

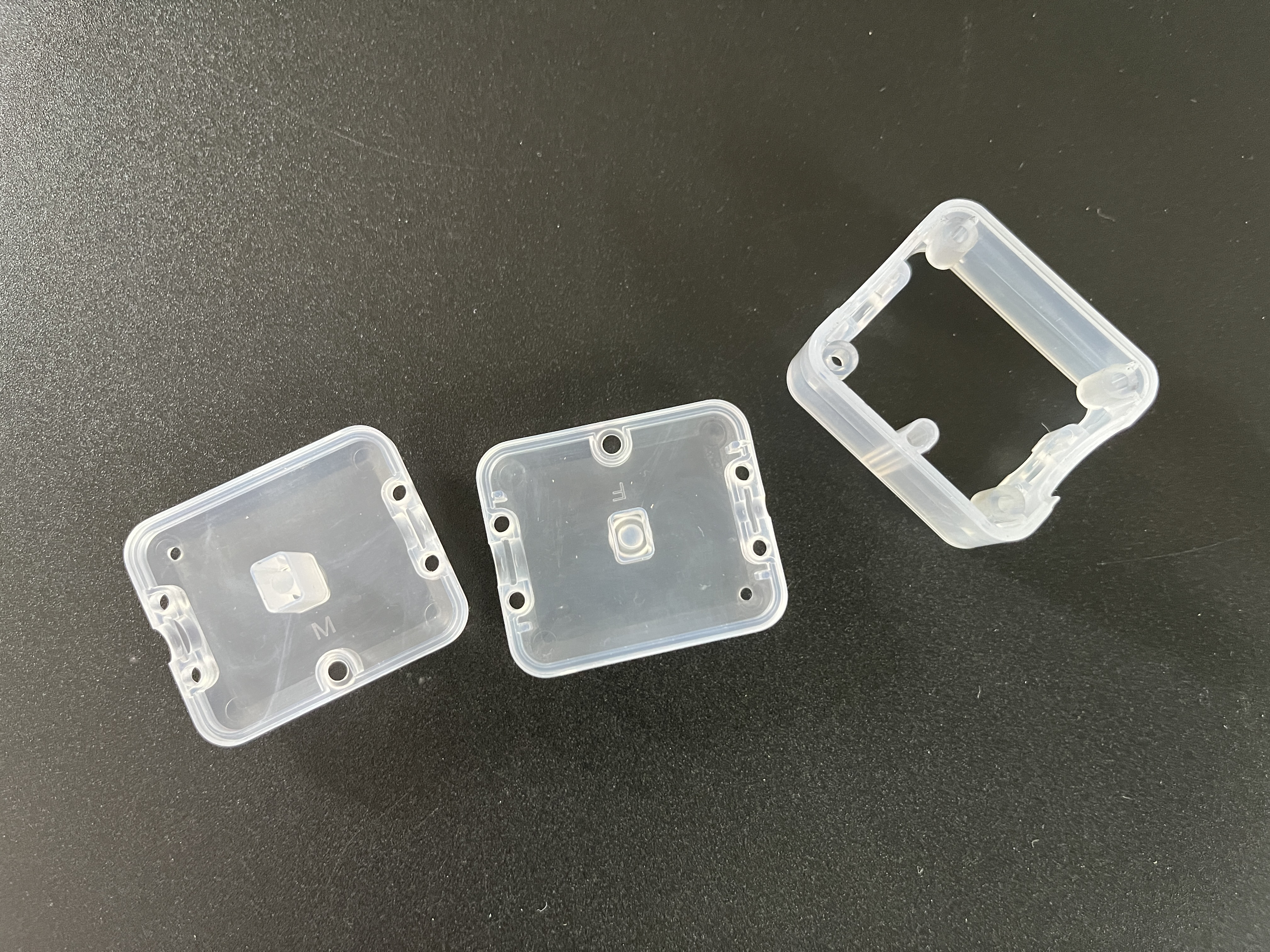

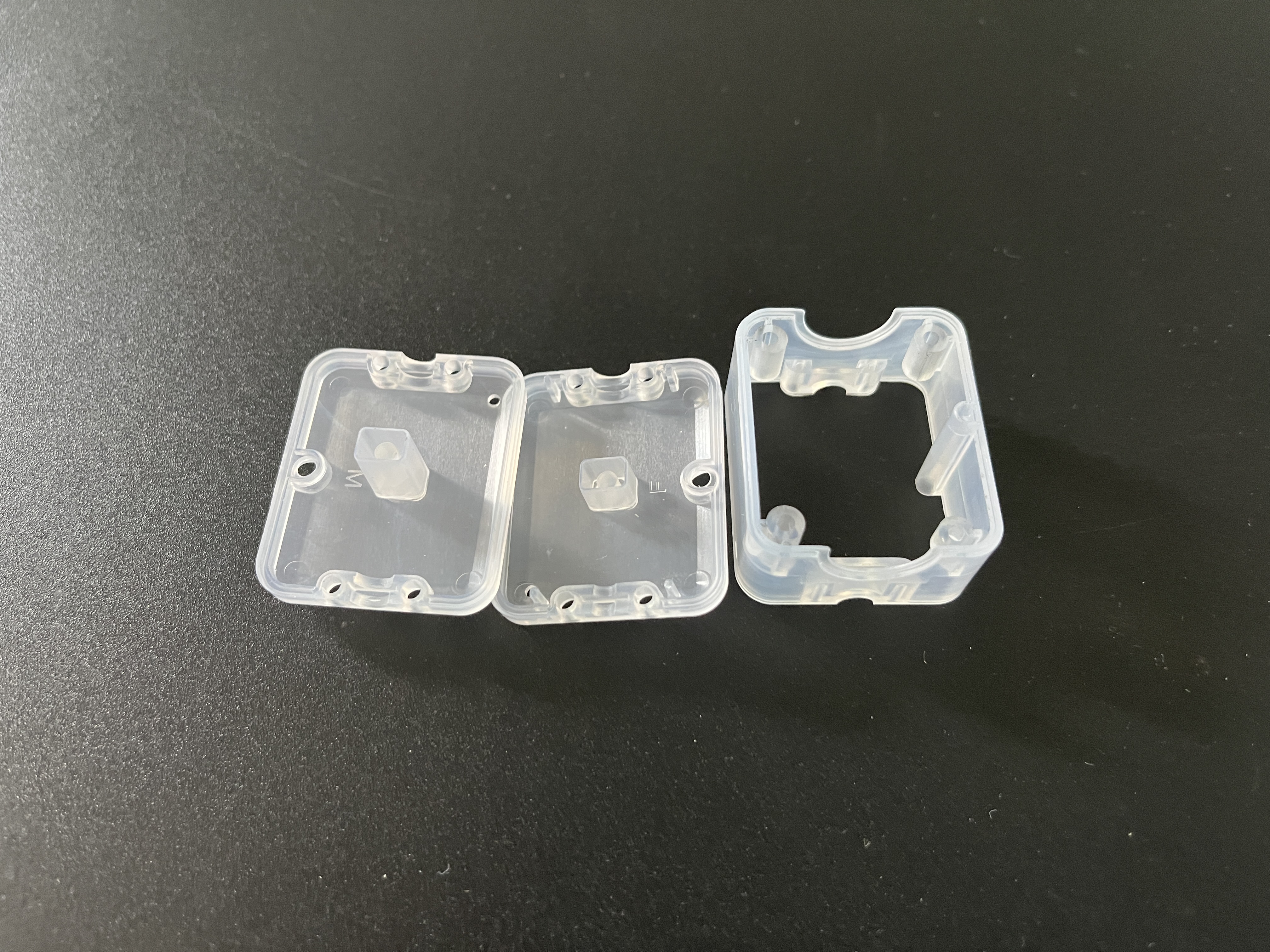

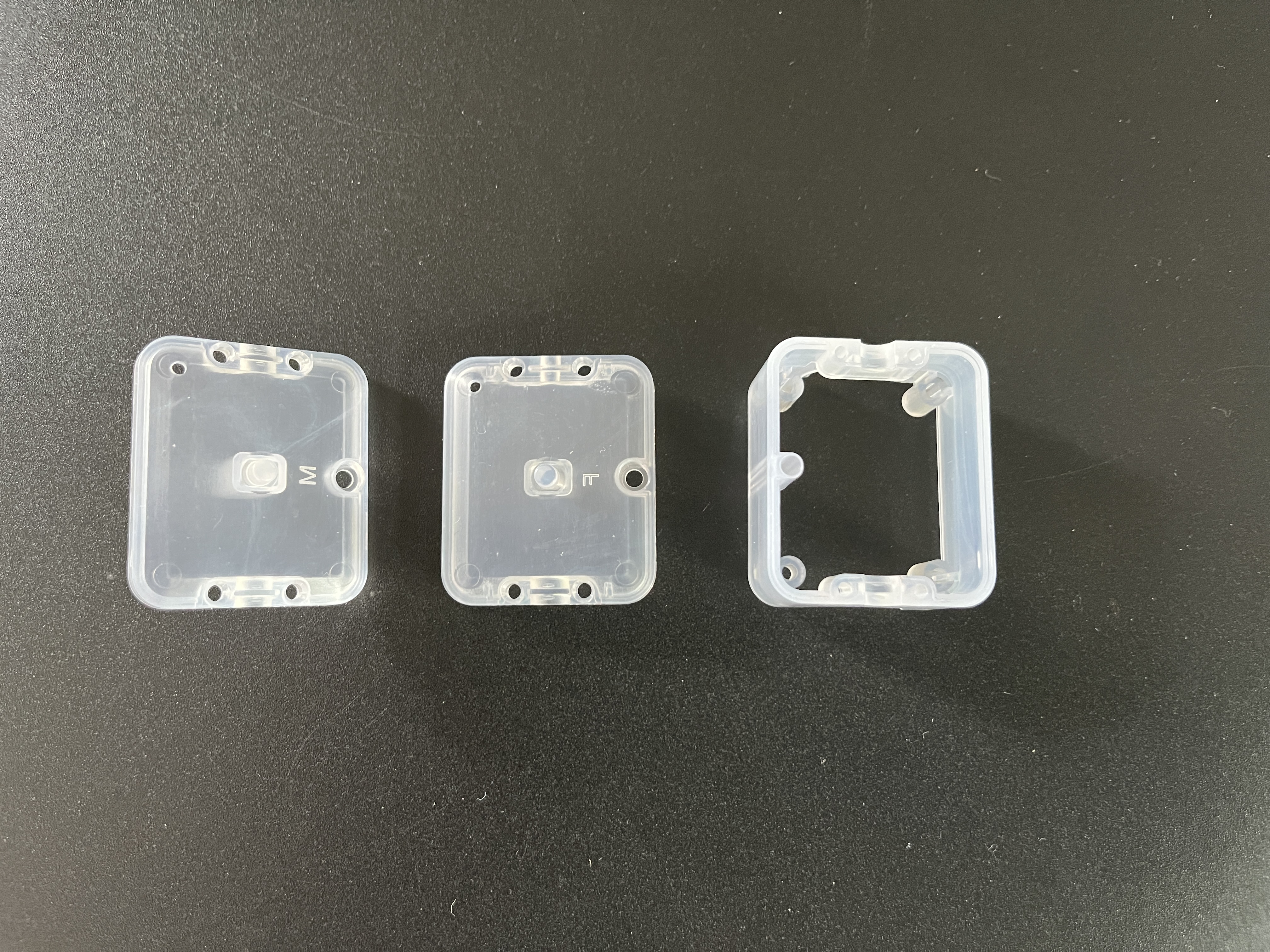

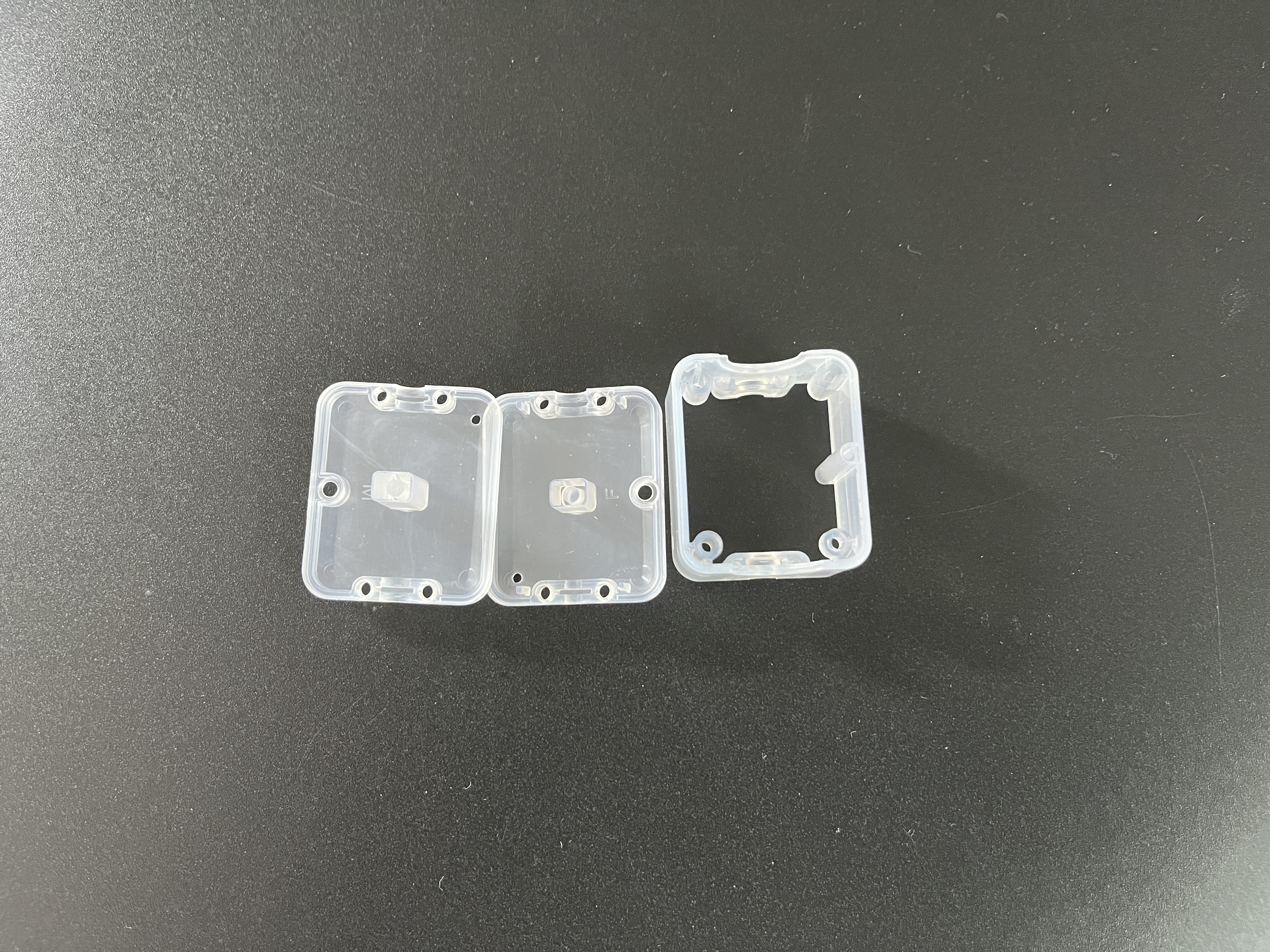

La BA Alpha Box consta de tres componentes separados: cubierta superior, cubierta intermedia y marco inferior. Todas las piezas están diseñadas para encajar entre sí, formando una carcasa protectora completa para placas de circuitos internos. El material transparente permite a los ingenieros inspeccionar visualmente los componentes sin desmontar la unidad, una ventaja fundamental para aplicaciones electrónicas de bajo voltaje y sensores.
Seleccionamos MABS como material de producción para este proyecto. El ABS modificado ofrece una excelente transmisión de luz y al mismo tiempo mantiene una mayor resistencia al impacto que el ABS transparente estándar. La tasa de contracción del material se establece en 0,5%, lo cual consideramos completamente durante el diseño del molde para evitar deformaciones, espacios desiguales y fallas de ensamblaje después del moldeo.
Aspectos técnicos destacados del molde
-
Diseño de cavidades múltiples
Adoptamos una configuración de cavidades múltiples 2+1+1+1+1+1, lo que permite el moldeo simultáneo de los 3 componentes de la carcasa en un ciclo de producción. Este diseño optimiza la eficiencia del ciclo y equilibra las relaciones de producción para el ensamblaje.
-
Puerta submarina (subcompuerta)/diseño de bebedero grande
El molde utiliza una puerta submarina de bebedero grande. La puerta se separa automáticamente de las piezas terminadas durante la expulsión, dejando mínimas marcas visibles en la superficie transparente. Esto elimina el recorte manual de la puerta y protege la apariencia de alto brillo de los productos de plástico transparente.
-
Selección estratégica de acero para moldes
Acero de la cavidad (molde frontal): NAK80
NAK80 ofrece una excelente capacidad de pulido, lo que nos permite lograr el acabado de espejo de alto brillo requerido para MABS transparente para reducir la turbidez y mejorar la transmisión de luz.
Núcleo de acero (molde trasero): Acero preendurecido HRC 37–43
El núcleo interno no visible adopta acero preendurecido rentable, que cumple con los requisitos estructurales y al mismo tiempo controla la inversión general en el molde.
Estándar de pulido de molde completo
Tanto las superficies de la cavidad como las del núcleo reciben un tratamiento de pulido profesional. El acabado superficial adecuado ayuda a evitar marcas de flujo, turbidez y defectos de moldeo visibles comunes en piezas de plástico transparentes.
Desafíos y soluciones de moldeo
MABS transparente es sensible a la humedad y a los parámetros de inyección inestables. Para evitar rayas plateadas, burbujas de aire y líneas de flujo:
Estricto procedimiento de secado de la materia prima antes de la producción.
Temperatura controlada del molde entre 60 ℃ – 80 ℃
Velocidad de inyección optimizada y presión de mantenimiento para estabilizar el flujo de fusión
Aplicación y personalización
Esta carcasa transparente sirve para pequeños sensores, módulos Bluetooth y conjuntos electrónicos compactos. Brindamos un servicio de moldes de inyección totalmente personalizado: dimensiones personalizadas, opciones de materiales (PC, PMMA, MABS), textura de la superficie, tipo de compuerta y diseño de cavidades múltiples según los dibujos o muestras del cliente.
Si busca un fabricante confiable de moldes de inyección para carcasas electrónicas de plástico transparente, no dude en contactarnos para obtener una cotización de moldes y soporte técnico.
