| Cantidad: | |
|---|---|
23048
YIXUN mold
8480419090

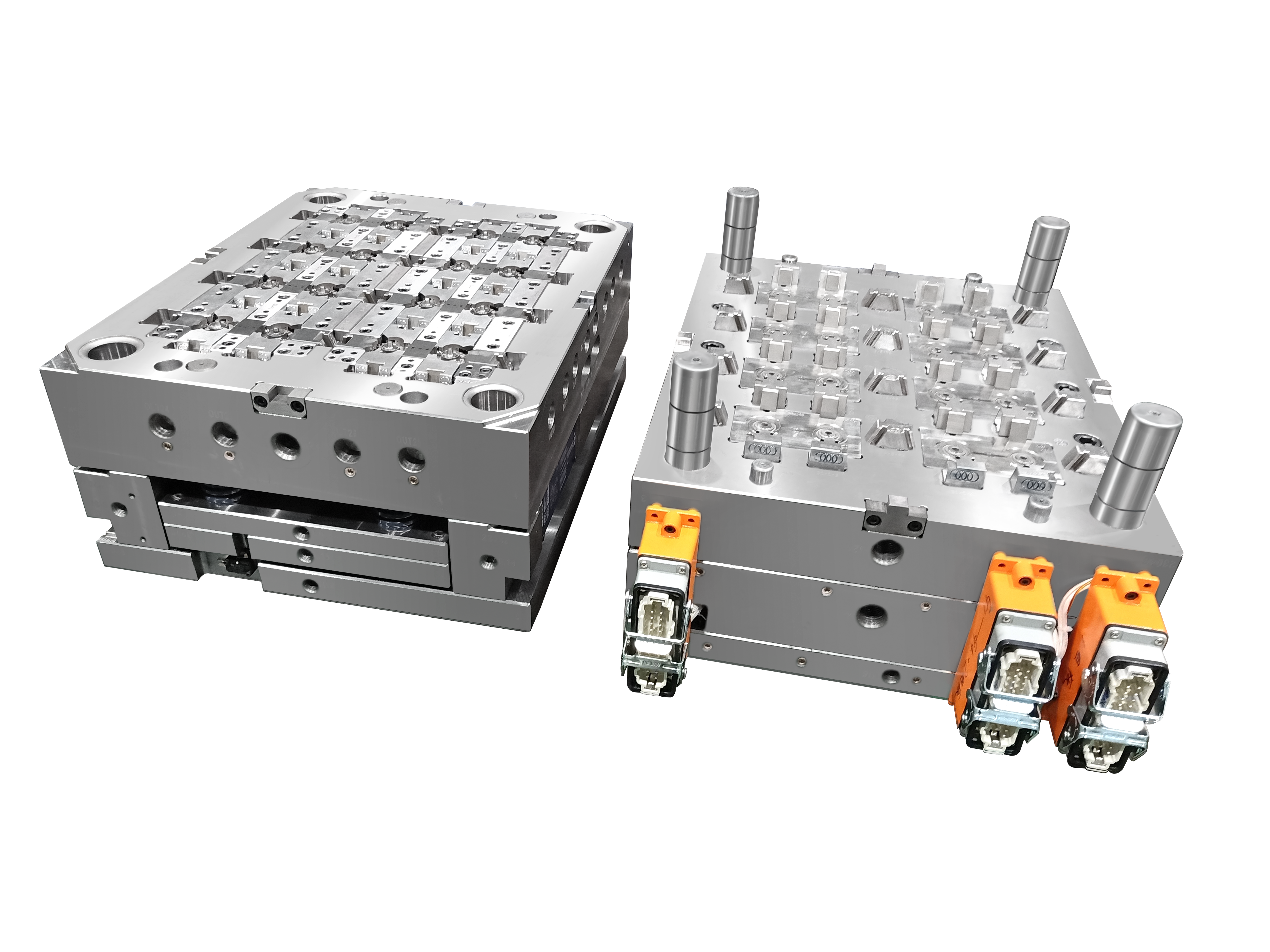

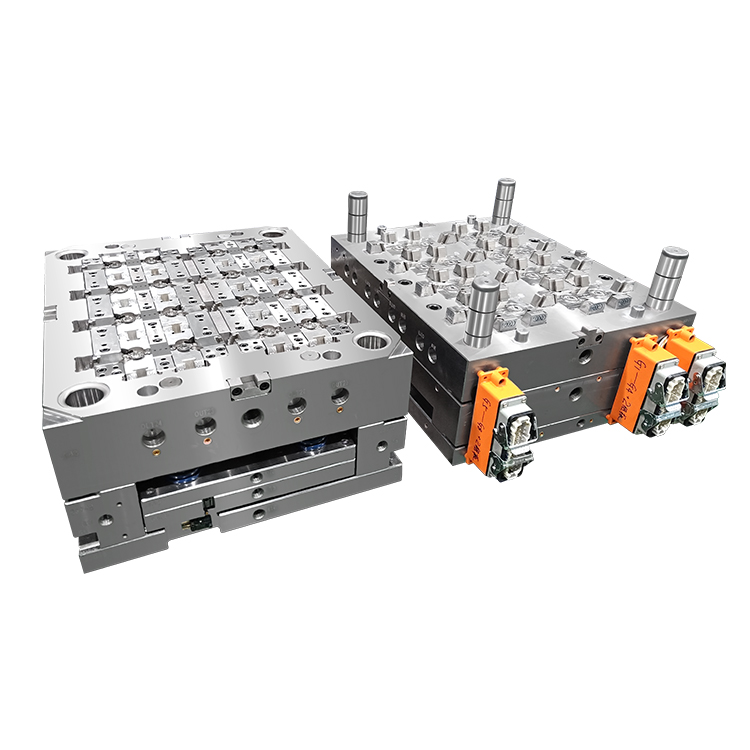

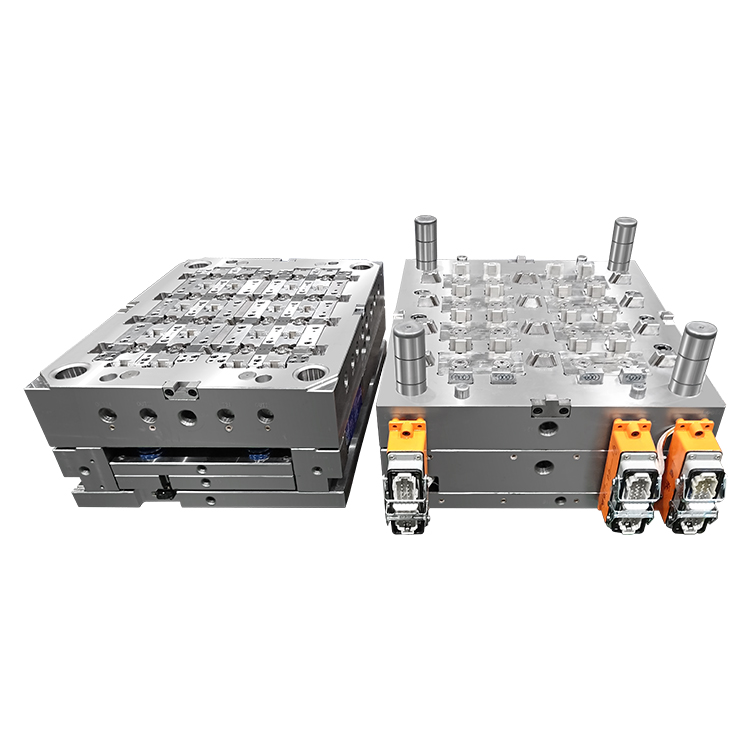

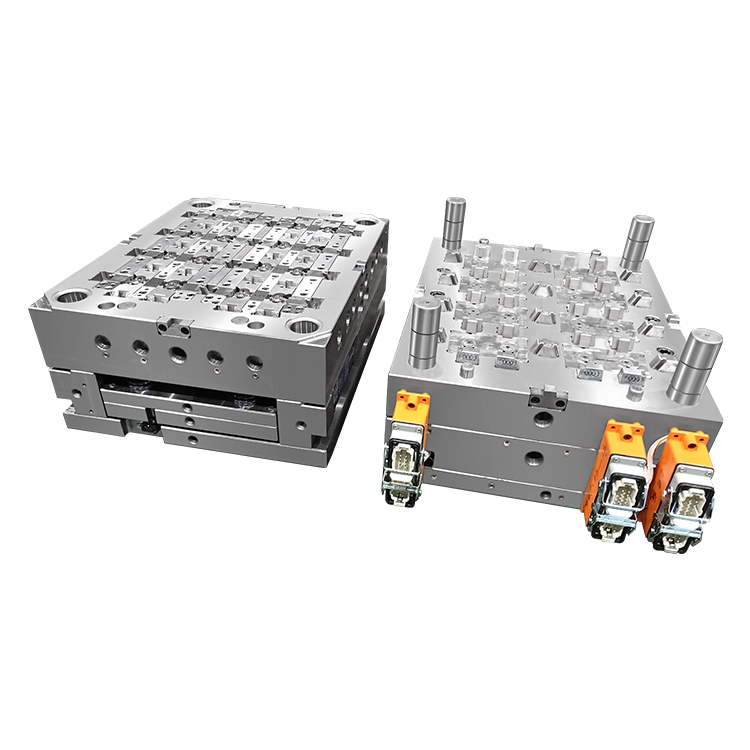

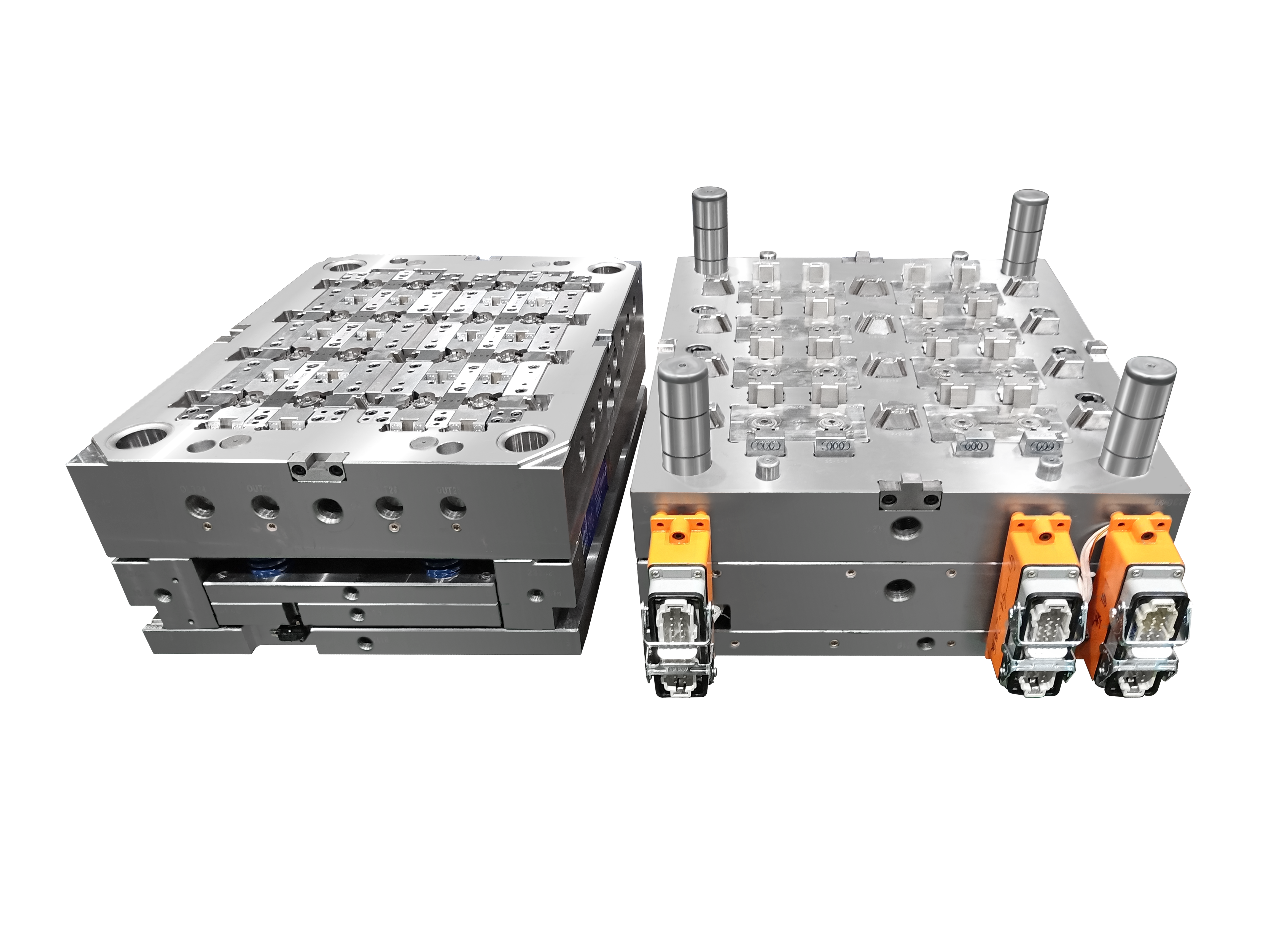

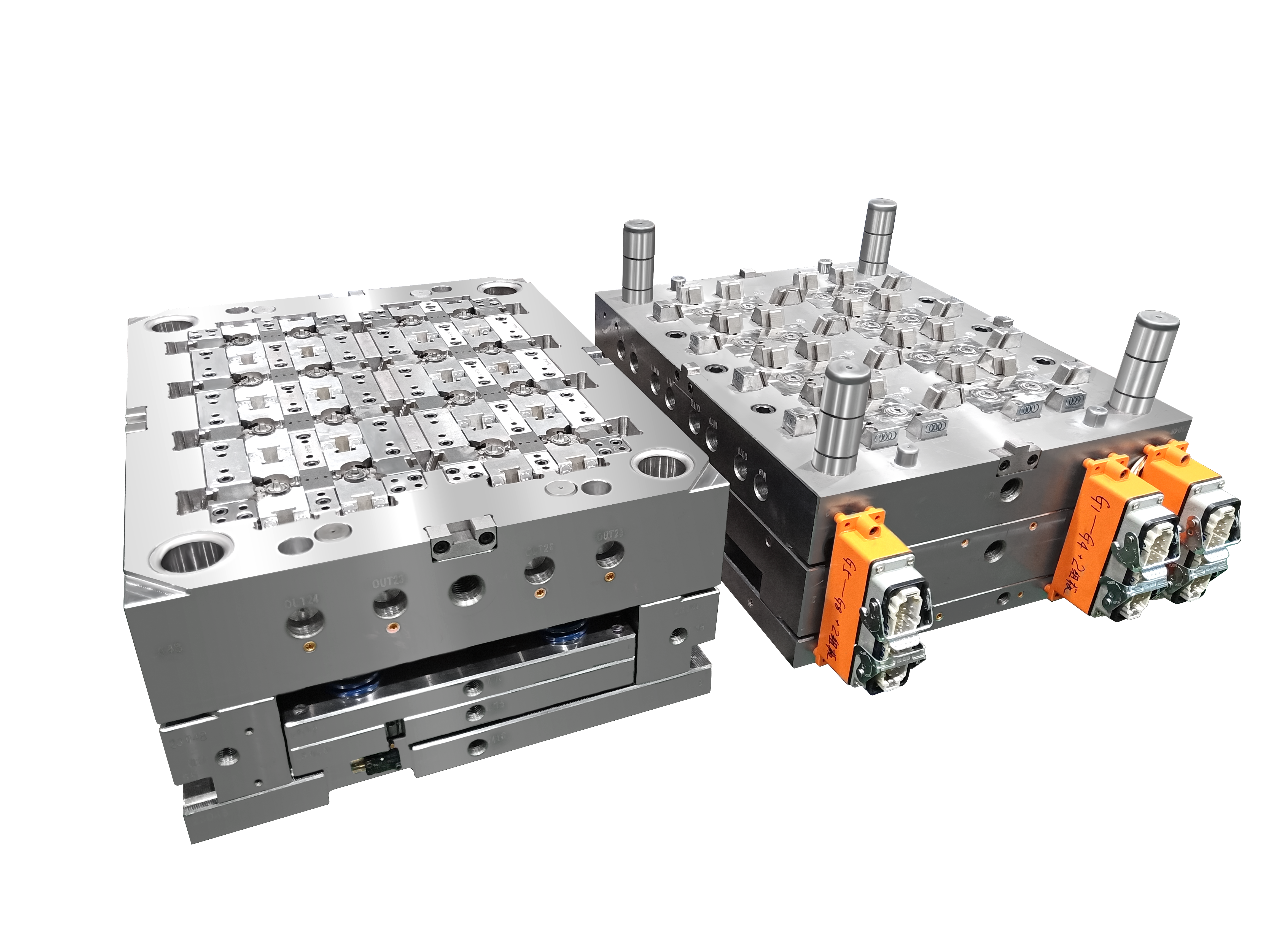

Este molde de inyección de alta eficiencia de 16 cavidades está diseñado específicamente para la producción en masa de piezas anulares de PC (policarbonato) de precisión con estructuras de localización laterales integradas de ajuste a presión. Diseñada para superar los desafíos comunes del desequilibrio de cavidades múltiples, el acabado cosmético de superficies y la liberación de socavados, esta solución de molde ofrece una consistencia de piezas excepcional, eficiencia de ciclo y longevidad operativa para aplicaciones exigentes de automoción, electrónica y bienes de consumo.
| Característica | Especificación/Beneficio |
|---|---|
| Arquitectura de múltiples cavidades | 16 cavidades con un sistema de guías tipo H naturalmente equilibrado. Garantiza rutas de flujo de fusión y distribución de presión idénticas en todas las cavidades, minimizando la deformación y las desviaciones dimensionales (tolerancia dentro de ±0,02 mm). |
| Estrategia de pulido parcial | Acabado de superficie específico de la zona: SPI A1 de alto brillo (Ra 12-25 nm) en áreas de apariencia cosmética para una claridad óptica superior, mientras se mantiene un Ra controlado de 0,4 ~ 0,8 µm en superficies seleccionadas de flujo crítico para optimizar la movilidad de la masa fundida de PC y reducir la presión de inyección. |
| Sistema de localización lateral Snap-Fit | Mecanismo deslizante robusto (tracción lateral del núcleo) accionado por pasadores angulares de precisión. Libera de manera confiable las socavaduras internas y externas de las funciones de ajuste a presión sin marcas de arrastre, lo que garantiza un ensamblaje de piezas seguro y consistente en operaciones posteriores. |
| Red de refrigeración avanzada | Canales de enfriamiento conformes encaminados de forma independiente para cada grupo de cavidades, logrando una distribución uniforme de la temperatura (ΔT ≤ 3°C). Reduce el tiempo del ciclo entre un 15 % y un 20 % al mismo tiempo que elimina las marcas de hundimiento y las tensiones internas. |
| Acero para herramientas de alto rendimiento | Fabricado en acero premium importado S136 / H13 con revestimiento antidesgaste PVD/DLC. Ofrece una excepcional resistencia a la corrosión, resistencia al desgaste y una vida útil superior a 2 millones de disparos para materiales de PC. |
Diseñado para reología especial de PC,
el PC es conocido por su alta viscosidad y sensibilidad a la velocidad de corte. Nuestro molde incorpora simulación de flujo de ingeniería asistida por computadora (CAE) para optimizar las ubicaciones de las compuertas (compuertas de punta o de borde) y los diámetros de los canales, evitando vacilaciones en el flujo, marcas de quemaduras y defectos de chorro comunes en geometrías anulares de paredes delgadas.
Liberación de socavado sin defectos
Las áreas laterales de encaje a presión suelen ser el punto más débil durante el desmoldeo. Nuestro diseño deslizante patentado presenta una asistencia de expulsión en ángulo, que garantiza una secuencia de liberación suave y sin fricción, protegiendo las nervaduras de localización fina contra fracturas o deformaciones incluso después de cientos de miles de ciclos.
Pulido localizado para excelencia funcional y estética
En lugar de aplicar un acabado de espejo uniforme (que en realidad puede dificultar el flujo de PC), nuestra estrategia de pulido dual mejora tanto la moldeabilidad como la estética. El resultado: un anillo exterior de alto brillo con transparencia cristalina, combinado con un acabado funcional mate en los puntos de contacto de ajuste a presión para un mejor agarre y resistencia al desgaste.
Mantenimiento inteligente e intercambiabilidad
Todos los pasadores centrales y los insertos de cavidad son modulares e intercambiables, lo que permite una reparación o reemplazo rápidos sin desmantelar toda la base del molde, lo que reduce significativamente el tiempo de inactividad y los costos de mantenimiento.
| Valor | de parámetro |
|---|---|
| Tipo de molde | Canal frío/caliente de 16 cavidades (personalizable) |
| Compatibilidad de materiales | PC, PC/ABS y otros termoplásticos de ingeniería |
| Estándar de base de molde | LKM / HASCO / DME (o personalizado) |
| Tratamiento superficial | Pulido espejo parcial + revestimiento antiadherente. |
| Sistema de eyección | Pins eyectores combinados + elevadores asistidos por deslizador |
| Máx. Fuerza de sujeción requerida | 180–250T (dependiendo del área de proyección de la pieza) |
| Tiempo de ciclo | Optimizado a ≤ 18-22 segundos (dependiendo del espesor de la pieza) |
| Garantía | 1 año o 1 millón de inyecciones (lo que ocurra primero) |
Este molde es ideal para producir componentes anulares de precisión con funciones de bloqueo lateral, como:
Anillos de sensores interiores/exteriores para automóviles
Carcasas para dispositivos electrónicos portátiles
Anillos conectores para dispositivos médicos
Diales giratorios y biseles para electrodomésticos.
Capacidad CAE interna: análisis completo de Moldflow para validar el llenado, empaque y enfriamiento antes de cortar el acero.
Mecanizado de precisión: CNC de 5 ejes, electroerosión por hilo y fresado de alta velocidad para tolerancias a nivel de micras.
Estricto control de calidad: cada cavidad se inspecciona individualmente con CMM y comparadores ópticos para garantizar la coherencia entre cavidades.
Experiencia de exportación global: Cumple con los estándares RoHS de la UE, REACH y FDA de EE. UU. para industrias reguladas.
¿Está listo para ampliar su producción de piezas anulares con una solución confiable de moldeo de alta cavidad?
Póngase en contacto con nuestro equipo de ingeniería con su archivo CAD 3D y las especificaciones del material, y le proporcionaremos un informe DFM (Diseño para la fabricación) completo y un coste optimizado en un plazo de 48 horas.
Correo electrónico: susie@yixun-dg.com
