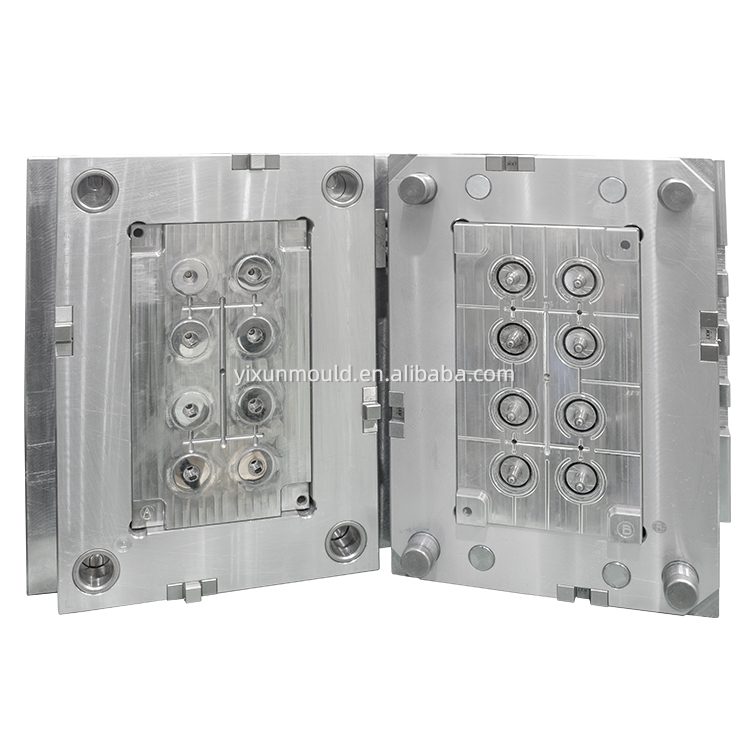

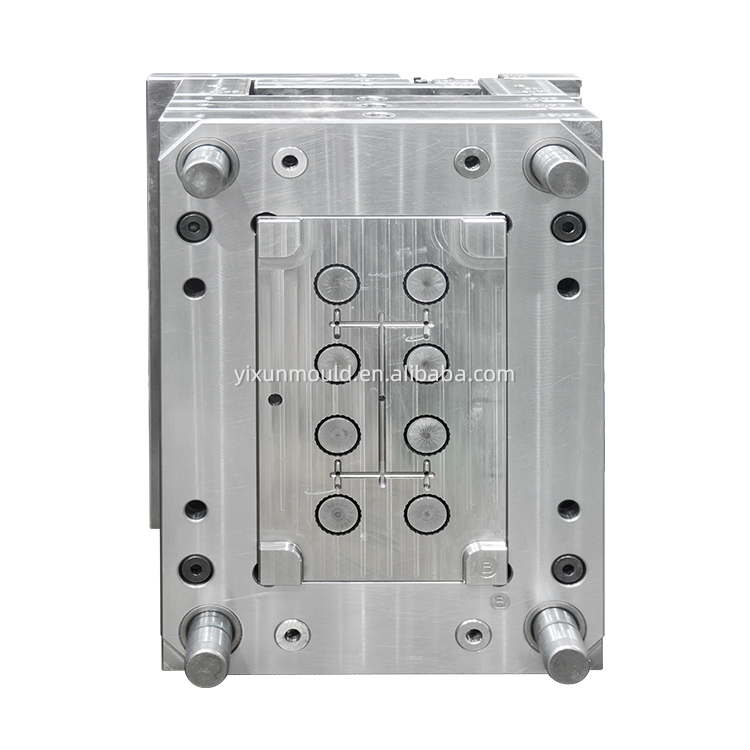

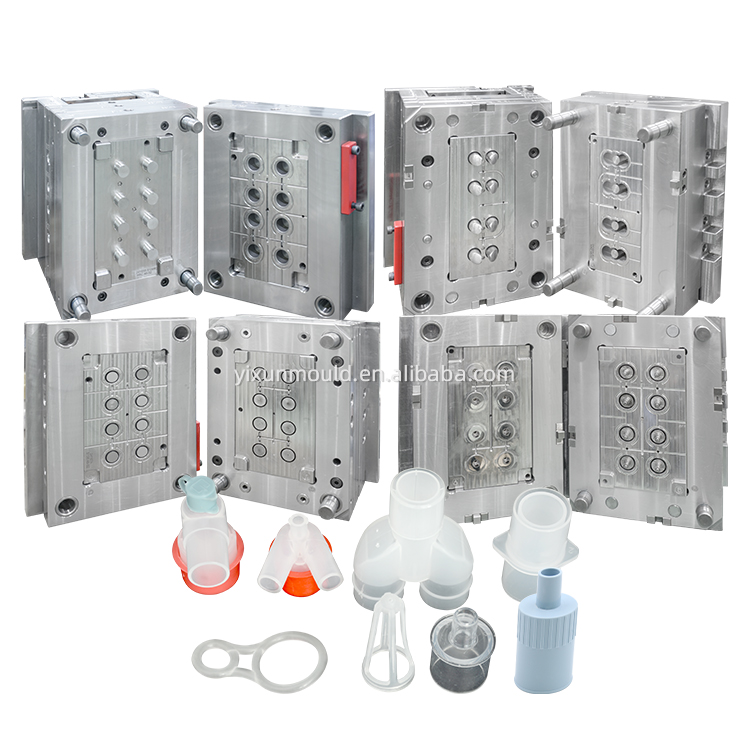

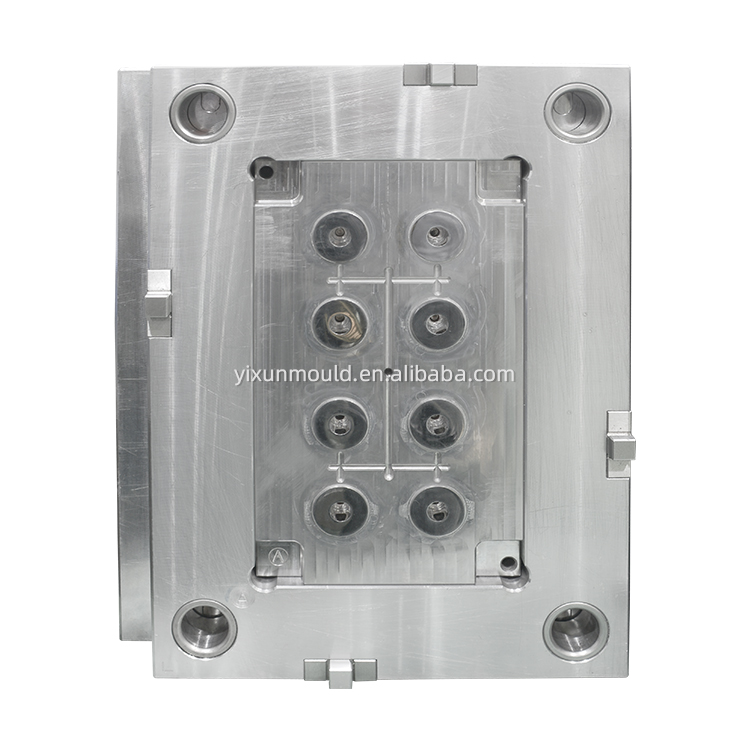

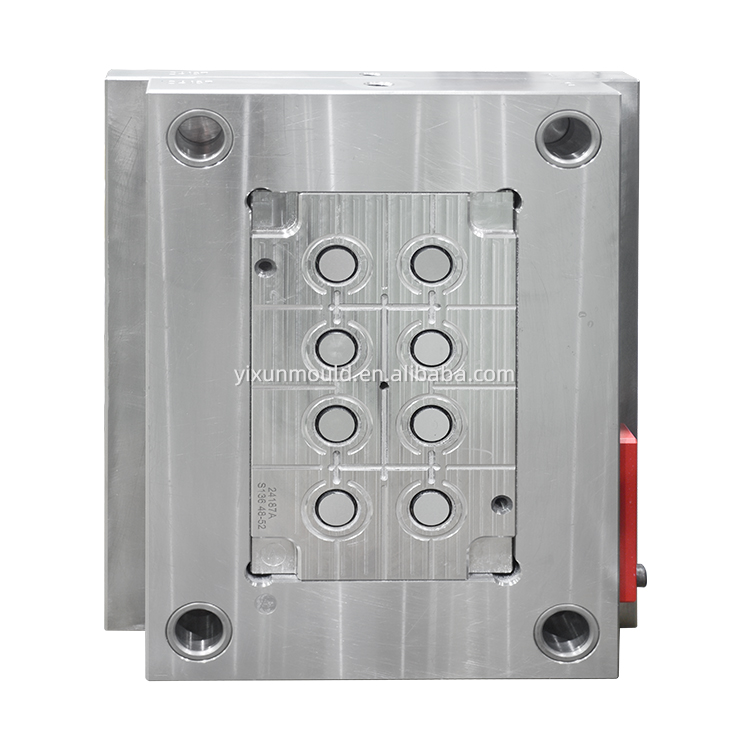

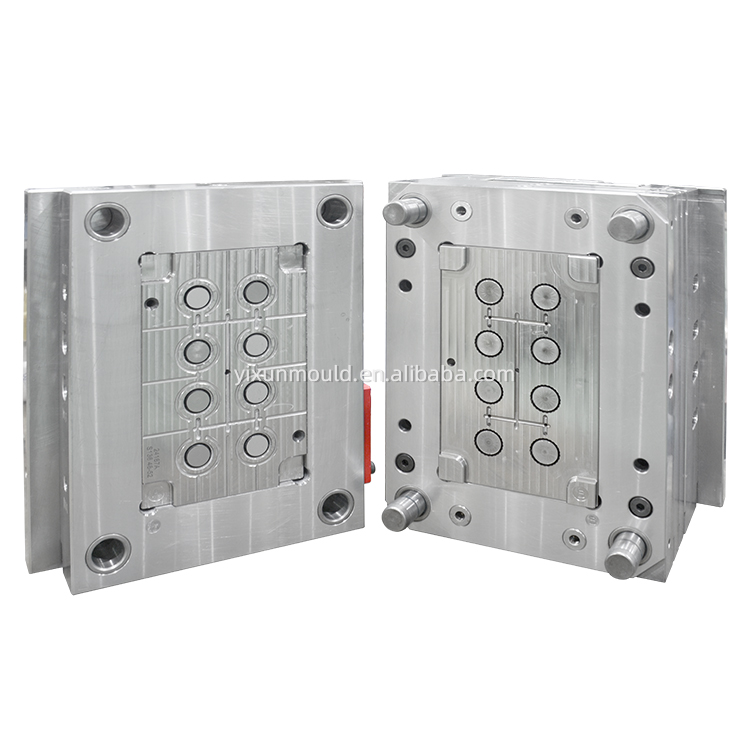

Molde de inyección de acero ISO13485 para productos de plástico para filtro hecho con material PP

Descripción general

Esta especificación cubre moldes de inyección con certificación ISO13485 diseñados específicamente para la fabricación de productos de filtrado de plástico utilizando material de polipropileno (PP) para aplicaciones médicas y sanitarias.

Certificación y cumplimiento

Requisitos ISO13485

• Sistema completo de gestión de calidad para la fabricación de dispositivos médicos.

• Gestión de riesgos: cumplimiento de ISO14971

• Control de diseño: proceso de diseño y desarrollo documentado.

• Trazabilidad: documentación de materiales y procesos.

• Estándares de limpieza: Protocolos de mantenimiento y almacenamiento de moldes.

• Validación: Calificación de instalación, operación y desempeño (IQ/OQ/PQ)

Especificaciones de materiales

Polipropileno (PP) para filtros médicos

• Grado: PP de grado médico (cumple con USP Clase VI, ISO 10993)

• Características:

• Resistencia química

• Autoclavable (para esterilización)

• Buenas propiedades de flujo

• Baja absorción de humedad

• Propiedades específicas del filtro:

• Compatibilidad con estructuras porosas

• Flujo de fusión constante para características de filtración precisas

• Biocompatibilidad para aplicaciones médicas.

Requisitos de acero para moldes

Requisitos especiales:

• Resistencia a la corrosión: fundamental para aplicaciones médicas

• Superficies no porosas: previenen el crecimiento bacteriano

• Electropulido: Requerido para todas las superficies en contacto con fluidos.

Diseño de moldes para productos filtrantes

Características críticas:

1. Puerta de precisión:

• Se prefiere canal caliente para vestigios mínimos de puerta

• Compuertas de válvula para una separación limpia

2. Microcaracterísticas:

• Estructuras de membrana/malla de filtración fina

• Espesor de pared constante para membranas de filtración

• Micropins para rejillas de soporte de filtros

3. Sistema de eyección:

• Expulsión suave para evitar daños al medio filtrante.

• Múltiples puntos de expulsión para filtros de paredes delgadas

• Pasadores expulsores que no dejan marcas

4. Sistema de enfriamiento:

• Enfriamiento equilibrado para una cristalización uniforme

• Deflectores y burbujeadores para geometrías complejas

• Control de temperatura ±1°C para mayor consistencia

Documentación de validación

Paquete de documentación requerida:

• Archivo de historial de diseño (DHF)

• Registro maestro de dispositivo (DMR)

• Informes de validación de procesos

• Certificados de materiales (acero, componentes)

• Certificaciones de acabado superficial

• Protocolos de validación de limpieza

• Registros de mantenimiento de moldes

Requisitos del entorno de producción

Compatibilidad con salas limpias:

• Clase: normalmente sala limpia ISO Clase 7 u 8

• Almacenamiento de moldes: ambiente limpio, seco y controlado

• Montaje/Desmontaje: Procedimientos de sala limpia

• Embalaje: embalaje inhibido contra la corrosión por vapor.

Consideraciones de esterilización:

• Compatibilidad con autoclave de piezas moldeadas.

• Validación de esterilización con óxido gamma/etileno

• Estabilidad del material después de la esterilización.

Medidas de control de calidad

Requisitos de inspección:

• Inspección del primer artículo (FAI) según AS9102

• Comprobaciones dimensionales: medición CMM

• Rugosidad de la superficie: Ra ≤ 0,2 μm para recorridos de fluidos

• Inspección visual: Sin picaduras, porosidad o defectos.

• Pruebas de funciones: validación del rendimiento del filtro

Protocolos de prueba:

• Prueba de caudal

• Prueba de punto de burbuja (para filtros de membrana)

• Pruebas de extraíbles

• Pruebas de carga biológica

• Pruebas de integridad

Especificaciones recomendadas

Para moldes de filtros médicos:

• Sistema de corredor: Canal caliente con control de temperatura.

• Acabado de la cavidad: pulido espejo SPI-A1 (Ra ≤ 0,012 μm)

• Tolerancias: ±0,02 mm o más ajustadas

• Ventilación: Adecuada para evitar quemaduras/diesel

• Protección contra la corrosión: pasivación de componentes inoxidables.

Diseño específico de PP:

• Contracción: representa una contracción del 1,5 al 2,0 %.

• Tamaño de compuerta: Adecuado para las características de flujo del PP

• Enfriamiento: tiempo de enfriamiento extendido para la cristalización de PP

Mantenimiento y ciclo de vida

Mantenimiento preventivo:

• Limpieza periódica: después de cada tirada de producción.

• Preservación de la superficie: Prevención de la oxidación

• Reemplazo de componentes: Programado en base a ciclos

• Documentación: Registros de mantenimiento según ISO13485

Vida útil prevista del molde:

• Componentes primarios: más de 1.000.000 de ciclos

• Sistema eyector: Reemplazo regular a 200.000 ciclos

• Componentes de canal caliente: más de 500.000 ciclos con mantenimiento

Consideraciones de costos

• Inversión inicial: 30-50% mayor que los moldes estándar

• Documentación: 15-25% del costo total del proyecto

• Costes de mantenimiento: mayores debido a los estrictos requisitos

• ROI: justificado por precios de grado médico y cumplimiento normativo

Calificación del proveedor

• Obligatorio: certificación ISO13485

• Experiencia: Fabricación de moldes para dispositivos médicos.

• Instalaciones: Capacidad de moldeado en sala limpia

• Documentación: Sistema de calidad robusto

• Soporte de validación: desarrollo de protocolos IQ/OQ/PQ
