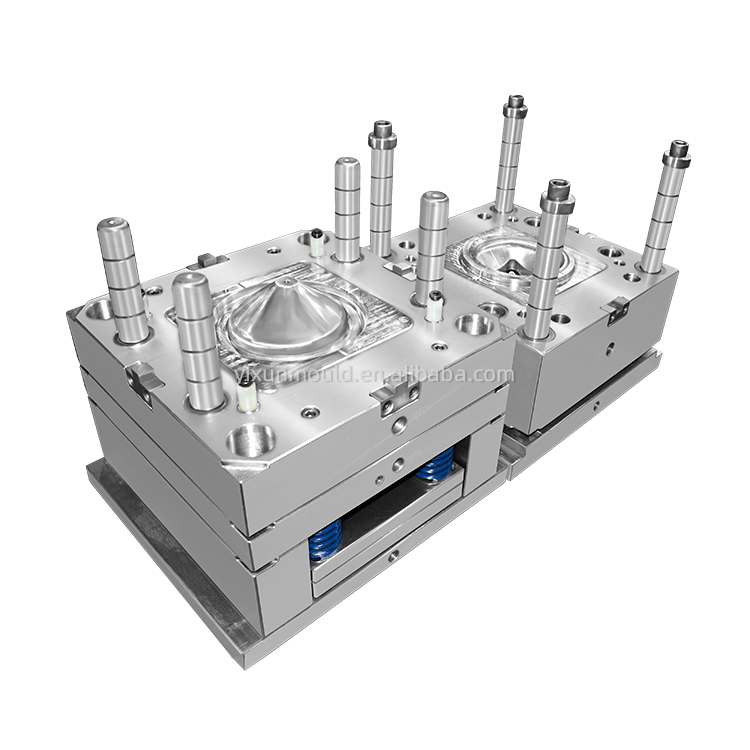

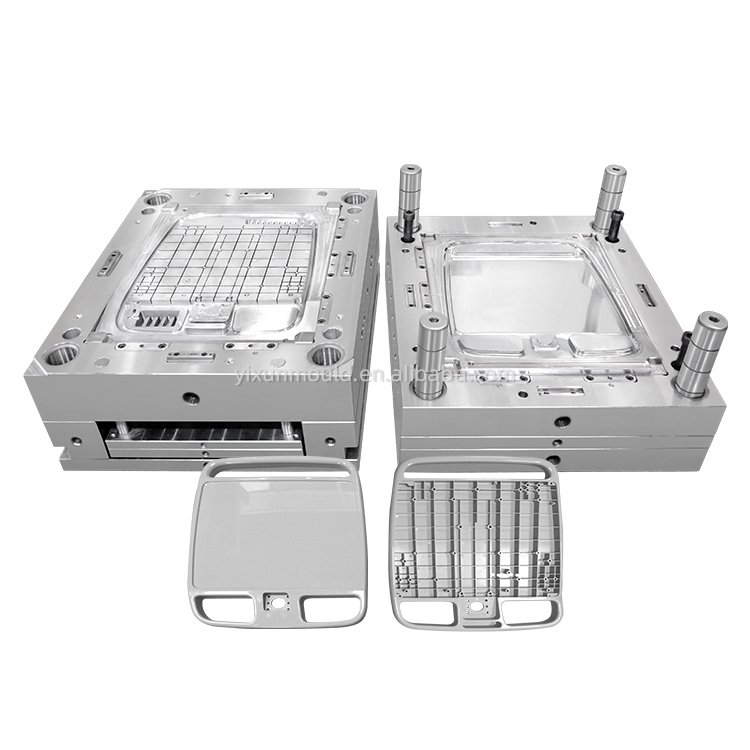

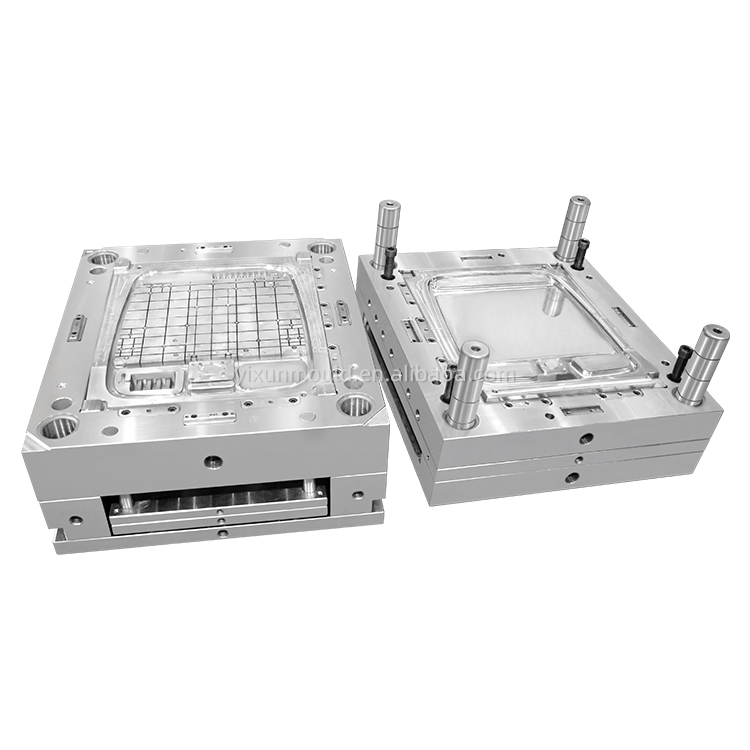

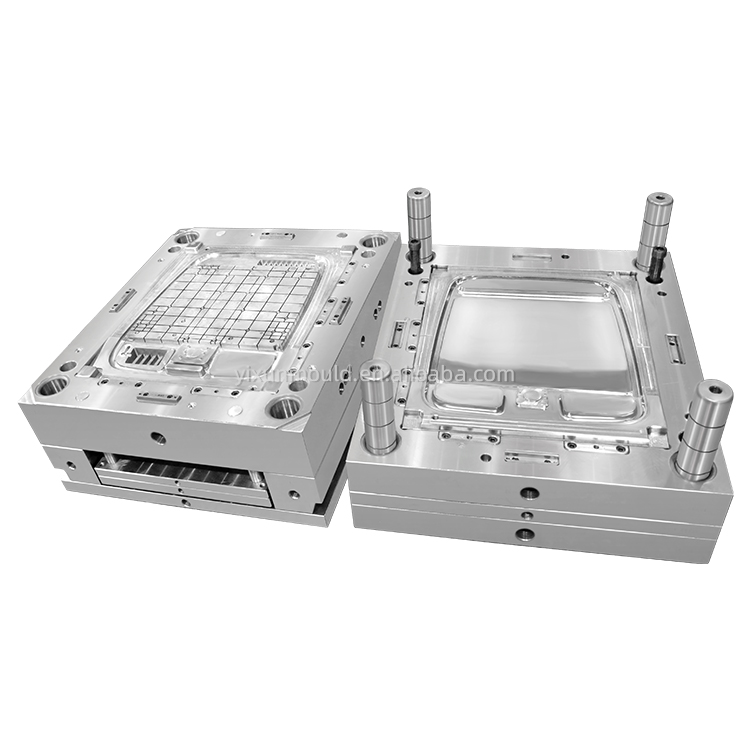

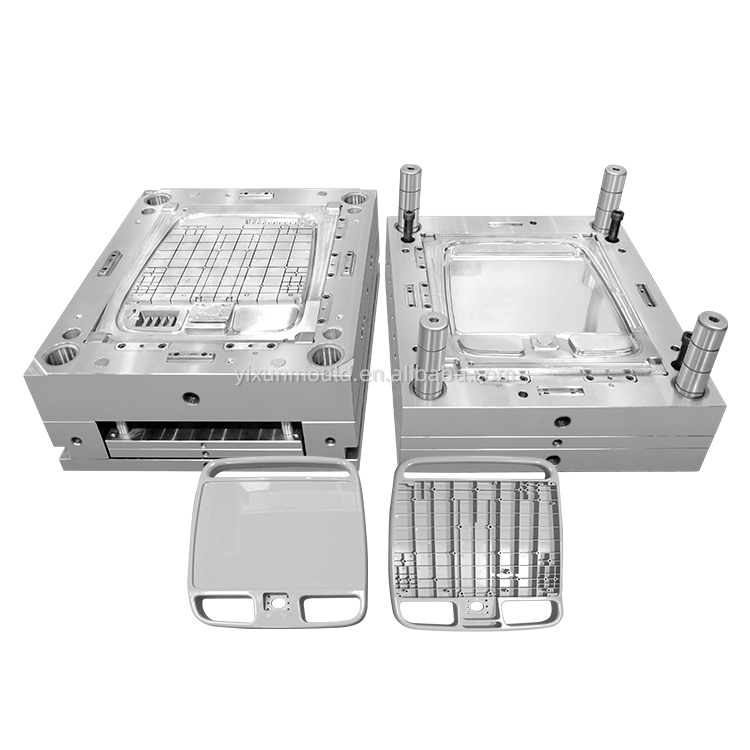

Molde de inyección de cavidades múltiples para piezas asistidas por gas: soluciones más ligeras, resistentes y rentables

El moldeo por inyección asistido por gas (GAIM) representa la vanguardia de la tecnología de fabricación de plástico. Este innovador proceso inyecta gas nitrógeno presurizado en el plástico fundido durante la fase de inyección, creando canales huecos dentro de piezas de secciones gruesas. ¿El resultado? Productos que son más livianos, más resistentes, más estables dimensionalmente y completamente libres de marcas de hundimiento, todo ello al mismo tiempo que reducen el uso de material y los costos de producción.

---

Cómo funciona el moldeo por inyección asistido por gas

El proceso de precisión de cuatro pasos

1. Inyección parcial de polímero

• Entre el 70 y el 95 % del plástico requerido se inyecta en la cavidad del molde.

• El volumen de inyección calculado con precisión garantiza una formación óptima del canal de gas.

2. Inyección de gas nitrógeno

• Se introduce gas nitrógeno a alta presión (normalmente 100-300 bar) a través de boquillas o pasadores de gas especiales.

• El gas sigue el camino de menor resistencia a través de secciones más gruesas.

3. Envasado y retención de gas

• La presión del gas compacta el plástico contra las superficies del molde, eliminando las marcas de hundimiento.

• Los canales de gas internos se forman cuando el gas empuja a través del núcleo fundido.

4. Ventilación de gas y expulsión de piezas

• El gas se ventila y recicla a través del sistema.

• La pieza terminada con estructura interna hueca es expulsada

---

Ventajas clave sobre el moldeo por inyección convencional

Superioridad estructural

• Hasta un 40% de reducción de peso sin sacrificar la fuerza

• Las nervaduras y salientes huecos mantienen la integridad estructural al tiempo que minimizan el uso de material.

• Relación rigidez-peso mejorada para aplicaciones de carga

Calidad de superficie perfecta

• Cero marcas de hundimiento en superficies visibles, incluso detrás de nervaduras gruesas

• Deformación reducida debido al enfriamiento uniforme y menores tensiones residuales

• Excelente acabado superficial listo para pintar, enchapar o usar directamente

Beneficios de costo y eficiencia

• Ahorro de material del 20-35% en comparación con piezas sólidas

• Los requisitos de presión de inyección más bajos reducen el desgaste de la máquina

• Tiempos de ciclo más cortos gracias a un enfriamiento más rápido de las secciones huecas

• Se necesita un tonelaje de sujeción reducido, lo que permite el uso de máquinas más pequeñas

Libertad de diseño

• Es posible realizar secciones más gruesas sin comprometer la calidad

• Las estructuras integradas reemplazan múltiples componentes ensamblados

• Se pueden lograr geometrías complejas con diferentes espesores de pared

---

Nuestras capacidades técnicas y especificaciones

Control de procesos de precisión

• Sistemas avanzados de control de gas: tecnología Cinpres/Inyección de gas con precisión de presión de ±0,5 bar

• Monitoreo en tiempo real: seguimiento continuo de la presión, el volumen y el tiempo de inyección del gas

• Inyección de Gas Multipunto: Para piezas superiores a 800mm de longitud o con geometrías complejas

• Recuperación de gas de circuito cerrado: más del 95 % de reciclaje de nitrógeno para lograr rentabilidad y sostenibilidad ambiental

Experiencia en materiales

Soporte de diseño e ingeniería

• Análisis DFM: diseño en etapa inicial para la evaluación de la capacidad de fabricación

• Simulación de Moldflow: predicción y optimización avanzada de la penetración de gas

• Diseño del canal de gas: ubicación y tamaño óptimos para una distribución uniforme del material

• Desarrollo de Prototipos: Prototipos funcionales para prueba y validación.

---

Aplicaciones industriales y estudios de casos

Componentes automotrices

• Vigas transversales del tablero: reducción de peso del 35 % en comparación con el acero, puntos de montaje integrados

• Manijas de puertas y reposabrazos: superficies Clase A con estructura interna reforzada

• Portaequipajes frontales: peso reducido con rendimiento de impacto mantenido

• Estudio de caso: el revestimiento del pilar A del automóvil se redujo de 1,2 kg a 0,78 kg y se mejoró la rigidez en un 15 %.

Muebles y electrodomésticos

• Bases para sillas de oficina: construcción de una sola pieza que reemplaza múltiples componentes metálicos

• Marcos para TV y monitores: elegantes marcos delgados con secciones estructurales gruesas

• Mangos para electrodomésticos: diseños ergonómicos sin marcas de hundimiento ni deformaciones

• Estudio de caso: el marco frontal del televisor de 42' logró un ahorro de material del 28 % y eliminó las operaciones de enderezamiento posteriores al moldeado

Productos de consumo

• Carcasas para cajas de herramientas: resistentes a impactos con uso reducido de material

• Marcos de equipaje: componentes estructurales livianos pero duraderos

• Equipo de juego para niños: seguridad mejorada con superficies lisas y bordes redondeados

Equipos industriales

• Carcasas de máquinas: paneles grandes con salientes de montaje integrados

• Componentes de manipulación de materiales: piezas ligeras para mejorar la ergonomía

• Gabinetes y cubiertas: estabilidad dimensional en condiciones de temperatura variables

---

Garantía de calidad y estándares

Protocolos de prueba integrales

• Integridad estructural: pruebas de presión de canales de gas, pruebas de carga de secciones críticas

• Precisión dimensional: verificación CMM de todas las tolerancias críticas (±0,15 mm estándar, ±0,05 mm de precisión)

• Calidad de la superficie: escaneo óptico de marcas de hundimiento, medición de deformación en mesas de granito

• Verificación de materiales: pruebas FTIR, mediciones de densidad y validación de propiedades mecánicas

Certificaciones de la industria

• IATF 16949: Cumplimiento del sistema de gestión de calidad automotriz

• ISO 9001: Certificación del sistema de gestión de calidad

• Trazabilidad del material: documentación completa desde el lote de resina hasta la pieza terminada

• Validación de procesos: documentación completa de IQ/OQ/PQ para aplicaciones médicas y automotrices

---

Proceso de desarrollo del proyecto

Fase 1: Consulta de diseño (1-2 semanas)

• Análisis de requisitos y estudio de viabilidad.

• Estimación de costos iniciales y evaluación del tiempo de entrega.

• Guía de selección de materiales

Fase 2: Ingeniería y simulación (2-3 semanas)

• Modelado 3D y análisis DFM

• Simulación de flujo de molde y penetración de gas.

• Diseño de moldes con sistema de inyección de gas integrado.

Fase 3: Creación de prototipos (3-4 semanas)

• Fabricación de moldes de muestra.

• Desarrollo de parámetros de proceso.

• Entrega de prototipo funcional

Fase 4: Herramientas de producción (6-8 semanas)

• Fabricación de moldes de producción.

• Optimización y validación de procesos.

• Aprobación de muestra inicial

Fase 5: Producción en masa

• Monitoreo de producción dedicado

• Control estadístico de procesos

• Opciones de entrega justo a tiempo

---

¿Por qué elegir nuestras soluciones de moldeo asistido por gas?

Más de 15 años de experiencia especializada

• Más de 200 proyectos exitosos asistidos por gas completados

• Experiencia en múltiples industrias, desde la automoción hasta la electrónica de consumo

• Mejora continua de procesos a través del análisis de datos.

Paquete de servicios de extremo a extremo

• Responsabilidad de una sola fuente desde el diseño hasta la entrega

• Diseño y fabricación de moldes internos.

• Operaciones secundarias completas (montaje, pintura, enchapado)

• Gestión de inventarios y sistemas Kanban.

Ventajas competitivas

• Eficiencia de costos: menores costos por pieza mediante la optimización de materiales

• Liderazgo de calidad: programas de cero defectos con SPC integral

• Asociación técnica: enfoque colaborativo para la optimización del diseño

• Soporte global: asistencia técnica en todas las ubicaciones de fabricación

---

Solicite una cotización o consulta técnica

Información necesaria para una cotización precisa:

1. Archivos 3D de piezas (se prefiere el formato STEP, IGES o X_T)

2. Requisitos de volumen anual y cronograma del proyecto

3. Especificaciones de materiales y requisitos de rendimiento.

4. Acabado superficial y estándares cosméticos.

5. Entorno de aplicación y condiciones de carga.
