El molde de inyección de doble color para el proceso de sobremoldeo 2K representa el pináculo de la eficiencia de fabricación moderna, transformando la forma en que se fabrican los componentes de múltiples materiales. Imagine un piso de producción donde el agarre táctil distintivo de un elastómero suave se fusiona a la perfección con la integridad estructural rígida de un núcleo de policarbonato, todo lo cual surge de un solo ciclo de máquina. Este proceso elimina las tediosas y propensas a errores etapas de ensamblaje secundario, reemplazándolas con una sinfonía fluida y automatizada de ingeniería de precisión. Cuando se inyecta el termoplástico inicial, forma un sustrato robusto. Instantáneamente, el molde gira con precisión exacta, permitiendo que el material secundario fluya y se una a nivel molecular. El resultado es un componente con un acabado impecable, libre de líneas de pegamento antiestéticas o sujetadores mecánicos que comprometen la estética y la durabilidad del producto. Ya sea la ventana nítida y transparente de una pantalla electrónica o el mango ergonómico de goma de un dispositivo médico, esta solución de herramientas garantiza que cada pieza se sienta de primera calidad al tacto y funcione perfectamente en condiciones rigurosas. Al integrar esta estrategia de moldeo avanzada, las instalaciones de producción pueden reducir drásticamente los tiempos de ciclo y al mismo tiempo elevar el atractivo estructural y visual del producto final.
Comprender los parámetros técnicos precisos de sus herramientas es crucial para optimizar las líneas de producción y garantizar la compatibilidad de los materiales. Nuestros moldes están diseñados con especificaciones estrictas para adaptarse a geometrías complejas y diversas combinaciones de polímeros. A continuación se muestran los datos técnicos detallados de nuestros sistemas de doble disparo y sobremoldeo.
Nombre del producto | Molde de inyección de doble color para proceso de sobremoldeo 2K |
|---|---|
Proceso de moldeo | Doble color/moldeo por inyección de dos colores, sobremoldeo por inyección 2k |
Equipo aplicable | Máquina de moldeo por inyección de doble color (tipo rotativo de 180°, doble cilindro paralelo asiático, doble cilindro vertical/horizontal europeo) |
Ángulo de rotación del molde | giratorio 180° |
Materiales aplicables | Plástico blando y duro, plásticos transparentes y no transparentes |
Secuencia de inyección | Primero duro, luego blando, primero transparente y luego oscuro, temperatura de molde alta primero y luego temperatura de molde baja |
Diseño de inserto | Inserciones simétricas |
Sistema de eyección | Placa de barra de empuje y pasador expulsor con resorte de retorno para evitar daños durante la rotación. |
Sistema de enfriamiento | Refrigeración independiente/adecuada para disparos primarios y secundarios. |
Material de molde | SKD61, SKD11, HSS, 1.2344, etc. |
Precisión de procesamiento | ±0,01 mm - ±0,05 mm |
Tratamiento superficial | Pulido de espejos, textura, etc. |
Sistema corredor | Canal frío/canal caliente |
Software de diseño | AutoCAD, SolidWorks, Pro/E, UG |
Lograr una integración perfecta de múltiples materiales requiere un sistema de herramientas diseñado con una atención al detalle sin concesiones. Nuestros moldes están diseñados para ofrecer una confiabilidad excepcional, asegurando que cada ciclo produzca componentes con una alineación perfecta y un acabado superior.
Integración perfecta en un solo paso: fusiona dos polímeros distintos en un solo ciclo de máquina, eliminando la necesidad de transferencia manual o aplicaciones de adhesivo secundario.
Dinámica rotativa avanzada: utiliza un mecanismo de rotación de 180 grados altamente estable que alinea con precisión el sustrato primario para la fase de inyección secundaria sin cambios.
Gestión térmica inteligente: Cuenta con canales de enfriamiento controlados independientemente para las cavidades primaria y secundaria, evitando la degradación térmica y asegurando una cristalización óptima de ambos materiales.
Mecánica de expulsión a prueba de fallas: Incorpora una placa de barra de empuje sincronizada y un sistema de pasador expulsor, completo con resortes de retorno de alta resistencia, para garantizar un desmolde suave y proteger la herramienta durante la rotación.
Emparejamiento de materiales versátil: maneja de manera experta la termodinámica compleja requerida al combinar plásticos rígidos de alta temperatura con elastómeros flexibles de baja temperatura.
Dominar el arte de la fabricación de múltiples materiales requiere un conocimiento profundo de las metodologías de inyección subyacentes. La distinción entre procesos de sobremoldeo estándar y verdaderos procesos de doble inyección define la eficiencia de su línea de producción.
Verdadera eficiencia de doble disparo: a diferencia de los métodos tradicionales que requieren transferir piezas entre diferentes máquinas, nuestro moldeo por inyección de doble color funciona simultáneamente en una sola máquina rotativa. Esto significa que se inyectan dos plásticos diferentes en el mismo componente dentro de un ciclo ininterrumpido.
Rotación automatizada de 180 grados: el núcleo de esta tecnología radica en la capacidad del molde para girar con precisión 180 grados. Una vez que se forma el primer material (el sustrato), el molde gira y presenta la pieza al segundo cilindro para el sobremolde, lo que reduce drásticamente los tiempos de ciclo.
Sobremolde 2K contrastante: si bien el sobremolde 2K estándar puede utilizar equipos más simples y transferencias manuales (lo que a menudo resulta en una menor eficiencia de producción), nuestras herramientas rotativas avanzadas representan la tendencia actual de la industria, maximizando la producción y minimizando el error humano.
El éxito de un componente multimaterial depende de la fuerza de la unión entre sus capas. La delaminación y el pelado son fallas críticas que nuestro diseño de herramientas previene activamente mediante la secuenciación científica de materiales.
Secuenciación de inyección estratégica: para lograr la máxima adhesión, el proceso sigue estrictamente un protocolo de 'primero el más difícil'. El núcleo estructural rígido se inyecta inicialmente, proporcionando una base estable para el elastómero táctil más suave.
Jerarquía térmica y visual: cuando se utilizan polímeros transparentes y opacos, la tela transparente siempre se infunde primero. Además, se priorizan los materiales que requieren temperaturas de moldeo más altas para evitar que la granalla secundaria funda la estructura primaria.
Adhesión a nivel molecular: al combinar cuidadosamente termoplásticos compatibles (como PC con TPU o ABS con TPE) y optimizar las temperaturas de fusión, el molde facilita una fuerte unión química. Esto elimina la necesidad de adhesivos tóxicos y garantiza que las capas no se separen bajo tensión mecánica.

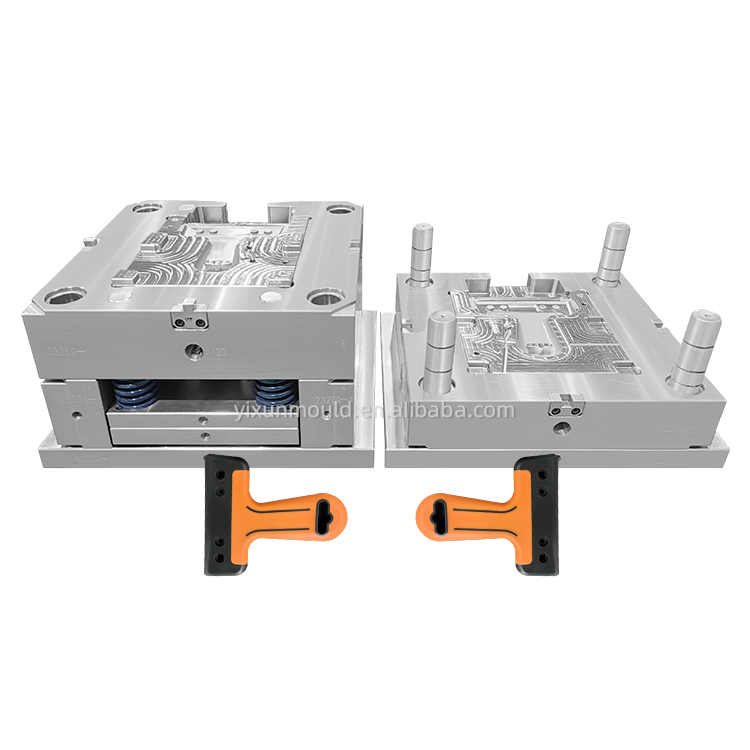

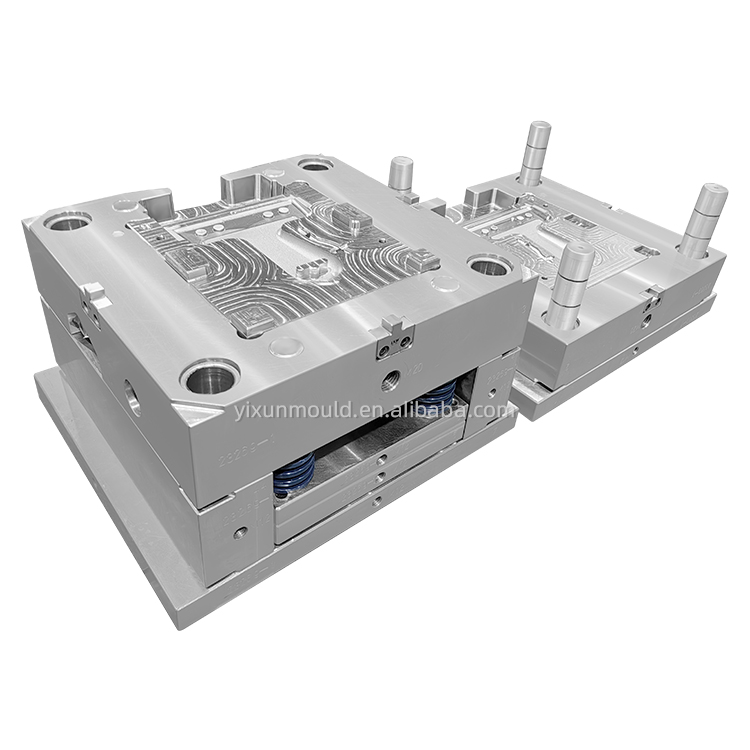

Una arquitectura física robusta es la columna vertebral de cualquier herramienta de producción de gran volumen. La integridad estructural de nuestros moldes de doble disparo está diseñada para soportar las rigurosas demandas de una operación continua y de alta velocidad.
Arquitectura de inserto simétrica: cada inserto dentro del molde está diseñado con una simetría perfecta. Este es un requisito no negociable para garantizar que cuando el molde gire 180 grados, las cavidades se alineen perfectamente con las boquillas de inyección secundaria.
Marcos de enfriamiento independientes: la termodinámica de dos plásticos diferentes requiere velocidades de enfriamiento distintas. Nuestros moldes cuentan con canales de refrigeración independientes de gran complejidad que gestionan adecuadamente la carga térmica tanto para la toma primaria como para la secundaria simultáneamente.
Sistemas de expulsión de protección: la placa de la barra de empuje y los pasadores expulsores se mantienen estables meticulosamente con resortes de retorno de alta resistencia. Esta elección de diseño crítica mantiene una distancia estratégica de los componentes móviles, evitando cualquier daño catastrófico durante la rápida rotación de las mitades del molde.
Configuraciones de barril adaptables: la estructura del molde se adapta a la máquina de moldeo por inyección específica, ya sea que utilice un sistema asiático de doble barril paralelo o una configuración vertical/horizontal europea.
En el ámbito de la fabricación de componentes complejos, las desviaciones microscópicas pueden provocar fallos macroscópicos. Aplicamos los controles dimensionales más estrictos para garantizar transiciones nítidas y una funcionalidad impecable.
Mecanizado CNC de micronivel: utilizando aceros para moldes de primera calidad como SKD61 y 1.2344, los componentes de la herramienta se mecanizan con tolerancias exigentes que van desde ±0,01 mm a ±0,05 mm. Esto garantiza que las mitades móviles encajen perfectamente en cada rotación.
Ejecución de cierre impecable: las zonas de transición críticas entre los dos materiales presentan diseños de cierre de precisión. Esto evita que el plástico fundido secundario salte sobre la parte primaria, asegurando una línea límite muy nítida.
Erradicar la pérdida de color: al mantener una estabilidad dimensional absoluta y una fuerza de sujeción óptima, el molde evita cualquier contaminación cruzada o pérdida de color entre los materiales transparentes y oscuros, preservando la estética visual impecable del producto final.
Integridad dimensional constante: las cavidades de alta precisión garantizan que cada unidad producida coincida con las especificaciones geométricas exactas, lo cual es vital para componentes que deben encajar perfectamente en conjuntos mecánicos más grandes.
Invertir en herramientas avanzadas es una decisión estratégica impulsada por retornos financieros a largo plazo. Si bien la ingeniería inicial de un molde rotativo es integral, los ahorros operativos que genera son transformadores para tiradas de gran volumen.
Ciclos de máquina consolidados: el proceso de dos pasos requiere solo un ciclo de máquina. Al girar el molde inicial para apartarlo e introducir el molde secundario alrededor del producto, duplica la eficiencia de producción sin necesidad de una segunda máquina de inyección.
Reducción drástica de la mano de obra: debido a que todo el proceso de sobremoldeo está automatizado dentro de un sistema cerrado, se requieren muchos menos empleados para administrar la planta de producción. Se elimina por completo la necesidad de transferencia manual y líneas de montaje secundarias.
Reducción de las tasas de defectos: el ensamblaje y el pegado manual a menudo introducen errores humanos y uniones inconsistentes. La unión molecular automatizada garantiza una tasa de rendimiento casi perfecta, lo que reduce drásticamente los costos asociados con las piezas desechadas y el retrabajo.
Tiempo de comercialización acelerado: entregar más artículos por ejecución con un proceso optimizado de un solo paso significa que puede cumplir con requisitos de volumen masivo más rápido, manteniendo su cadena de suministro ágil y receptiva a las demandas del mercado.
La versatilidad de combinar distintos polímeros abre un vasto panorama de posibilidades funcionales y estéticas. Nuestras soluciones de herramientas están diseñadas para servir a los sectores más exigentes, donde el rendimiento y la experiencia táctil son primordiales.
Interiores y sellado de automóviles: perfecto para fabricar botones de tablero retroiluminados que requieren un núcleo transparente y una capa exterior opaca, o clips estructurales rígidos integrados con sellos climáticos suaves que amortiguan las vibraciones.
Dispositivos médicos ergonómicos: muy buscados para instrumentos quirúrgicos y piezas terapéuticas donde se debe combinar un núcleo rígido y esterilizable con un elastómero termoplástico suave y antideslizante para un agarre superior y comodidad para el cirujano.
Electrónica y electrodomésticos de consumo: ampliamente utilizado en la creación de carcasas impermeables, fundas para teléfonos que absorben los golpes y componentes de máquinas domésticas que exigen un exterior elegante y duro y botones integrados de tacto suave.

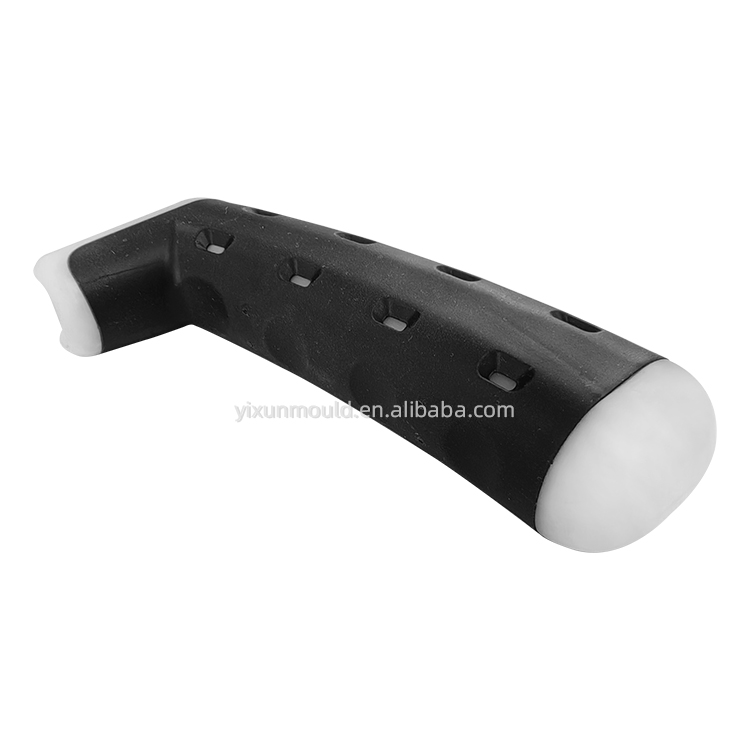

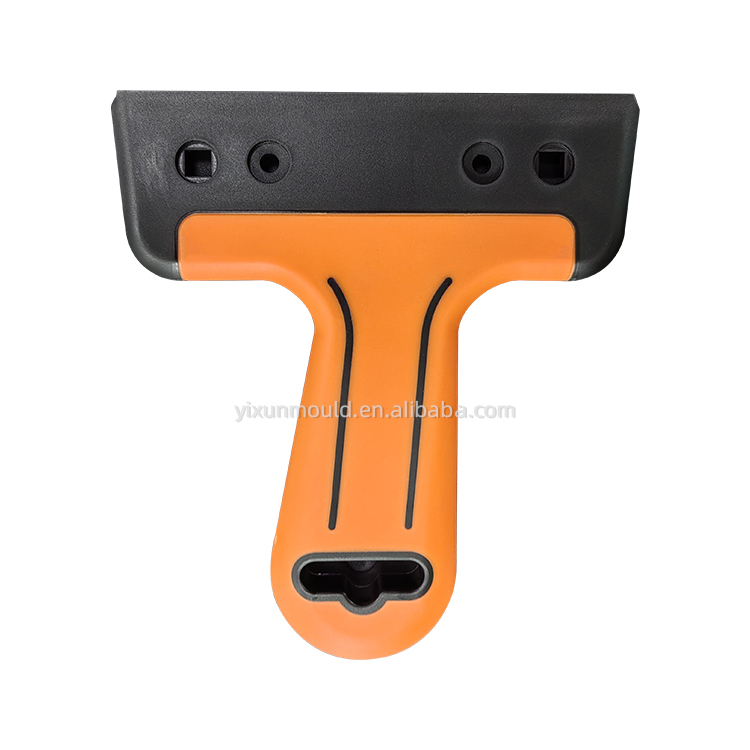

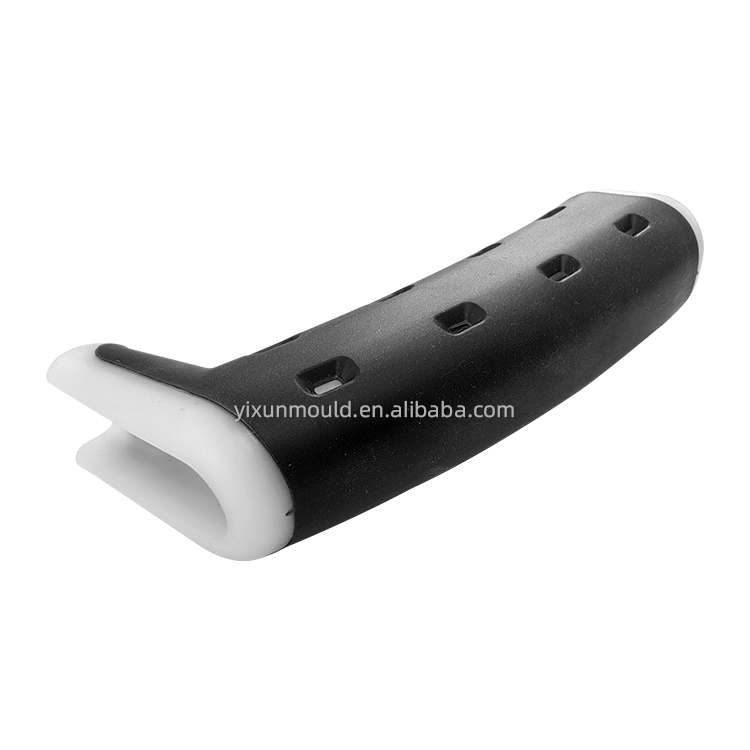

Bienes de consumo duraderos: desde mangos de herramientas eléctricas de alta resistencia que absorben impactos hasta juguetes coloridos y de múltiples texturas, el proceso se adapta a casi todas las zonas de artículos de plástico que requieren doble funcionalidad.
La confiabilidad no se deja al azar; está diseñado y rigurosamente verificado. Nuestros protocolos integrales de garantía de calidad garantizan que las herramientas funcionarán perfectamente desde la primera ejecución de producción.
Análisis avanzado del flujo de molde: antes de cortar una sola pieza de acero, utilizamos un sofisticado software de simulación para predecir el flujo de fusión, las velocidades de enfriamiento y la posible deformación, garantizando que los sistemas de canales y las ubicaciones de las compuertas estén perfectamente optimizados.
Rigurosas pruebas T1/T2: Cada molde se somete a estrictas fases de pruebas físicas. Durante estas pruebas, ajustamos las presiones de inyección, las temperaturas y las velocidades de rotación para ajustar los parámetros de proceso perfectos para sus polímeros específicos.
Prueba de pelado destructivo: para garantizar la integridad de la unión entre materiales, los componentes de la muestra se someten a intensas pruebas de estrés mecánico y pelado, verificando que la adhesión química supere los estándares de la industria.
Inspección dimensional integral: utilizando máquinas de medición de coordenadas (CMM) avanzadas, cada dimensión crítica de las muestras moldeadas se verifica con los modelos CAD originales, lo que garantiza el cumplimiento absoluto antes de que la herramienta sea autorizada para su envío.
El abastecimiento de herramientas complejas requiere un socio con perspicacia técnica comprobada y un compromiso inquebrantable con la precisión. Como fabricante dedicado de sistemas de inyección avanzados, ofrecemos algo más que acero mecanizado; Entregamos soluciones integrales de producción.
Décadas de experiencia especializada: nuestro equipo de ingeniería posee un conocimiento profundo en termodinámica y dinámica de fluidos del moldeado de múltiples materiales, lo que garantiza que su proyecto evite errores comunes como la degradación térmica o una unión deficiente.
Capacidades de fabricación de extremo a extremo: desde el concepto 3D inicial en SolidWorks o UG hasta el pulido espejo final y la aplicación de textura, cada fase de la producción se maneja internamente para mantener un control de calidad absoluto.
Selección de materiales de primera calidad: nunca comprometemos la base de nuestras herramientas. Al utilizar exclusivamente aceros de alta calidad como SKD61 y HSS, garantizamos una vida útil prolongada de la herramienta y un rendimiento constante durante millones de ciclos.
Soporte técnico dedicado: nuestra relación no termina con la entrega. Proporcionamos amplias pautas de parámetros y consultas técnicas continuas para garantizar que sus líneas de producción funcionen con la máxima eficiencia desde el primer día.
Navegar por las complejidades del moldeado de múltiples materiales a menudo plantea consultas técnicas. A continuación, abordamos algunas de las preguntas más críticas sobre nuestros sistemas de inyección rotativa.
El sobremoldeado 2K estándar a menudo implica una menor eficiencia de producción y puede requerir transferir la pieza entre diferentes máquinas o estaciones manualmente. El moldeo por inyección de doble color, que utiliza una máquina rotativa altamente especializada, inyecta dos plásticos diferentes en el mismo componente dentro de un único ciclo continuo de la máquina, lo que mejora drásticamente la velocidad de salida y la precisión dimensional.
El molde está diseñado con inserciones simétricas y un mecanismo giratorio muy estable. Fundamentalmente, la placa de la barra de empuje y los pasadores expulsores están equipados con resortes de retorno de alta resistencia. Esto garantiza que todos los componentes móviles de expulsión estén completamente retraídos y se mantengan estables, manteniendo una distancia estratégica de las mitades del molde para evitar cualquier colisión durante el rápido giro de 180 grados.
Para lograr una claridad visual óptima y evitar la contaminación térmica, siempre se debe inyectar primero el material transparente. Después de esto, se inyecta el material más oscuro u opaco como inyección secundaria. Además, como regla general de la termodinámica en este proceso, el material que requiere mayor temperatura de moldeo siempre debe ser el primero en inyectarse.
Sí, nuestras arquitecturas de moldes son altamente adaptables a sus necesidades de producción específicas. Dependiendo de los polímeros utilizados, los tiempos de ciclo requeridos y la complejidad geométrica del componente, podemos diseñar la herramienta con sistemas avanzados de canal caliente para un desperdicio mínimo de material o sistemas de canal frío de precisión.
Logramos una unión fuerte a nivel molecular seleccionando cuidadosamente termoplásticos químicamente compatibles (como un núcleo de PC rígido con un sobremolde de TPU suave) y controlando estrictamente las temperaturas de fusión. El primer disparo crea un sustrato caliente con el que el plástico fundido secundario se fusiona instantáneamente, eliminando la necesidad de cualquier aplicación de pegamento secundario y evitando la delaminación futura.
