En los electrodomésticos de uso diario, las pequeñas pantallas filtrantes y las cubiertas a prueba de polvo a menudo se pasan por alto, pero desempeñan un papel irremplazable en la filtración, ventilación y aislamiento del polvo. Hoy compartimos nuestro molde de inyección de una sola cavidad personalizado , especialmente diseñado para la producción de mallas de filtro de plástico y cubiertas de filtro, junto con las principales ventajas del moldeo por inyección de este tipo de pieza de filtro de pared delgada.

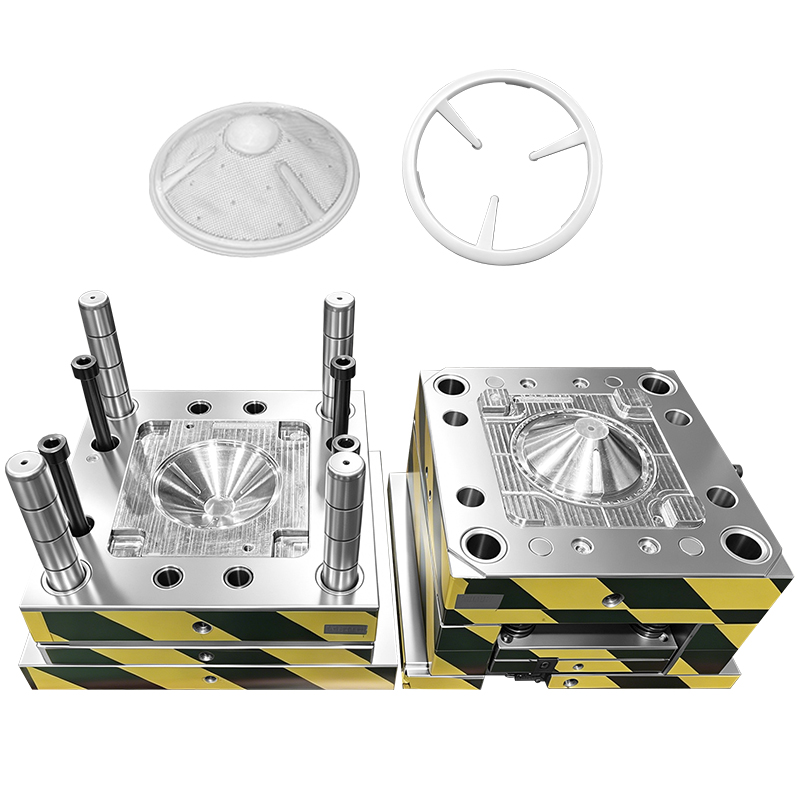

Los dos productos de filtro terminados arriba son piezas de moldeo por inyección estándar, fabricadas completamente con el juego de moldes de inyección correspondiente que se muestra en la imagen.
Un juego de moldes completo consta de una placa de cavidades (molde fijo) y una placa central (molde móvil). Después de sujetar el molde en una máquina de inyección, se inyecta material termoplástico fundido en la cavidad sellada. Una vez enfriada y solidificada, la pieza filtrante terminada se expulsa automáticamente.
Las marcas típicas de moldeo por inyección se pueden identificar claramente en el producto: un resto de puerta en la posición central por donde fluye el material plástico, una sutil línea de separación a lo largo del borde circular exterior desde el cierre del molde y nervaduras de refuerzo integradas formadas en una sola pieza sin ensamblaje ni pegado.
Podemos descartar fácilmente otros procesos de conformado:
✅ Sin estampado: el estampado solo crea agujeros en láminas planas y no puede formar formas cónicas curvas ni nervaduras integradas incrustadas.
✅ No termoformado: el termoformado no produce una malla densa ultrafina y paredes delgadas y uniformes.
✅ No impresión 3D: la impresión 3D es solo para muestreo de prototipos en lugar de producción en masa a gran escala con tolerancia dimensional constante.
Los artículos comunes moldeados por inyección, como carcasas de plástico, cajas de almacenamiento y carcasas de juguetes, presentan paredes gruesas, estructuras simples y amplias vías de flujo para el plástico fundido. Sin embargo, los componentes de la pantalla filtrante pertenecen al moldeo por inyección de paredes delgadas de alta dificultad con diferencias obvias:
Malla ultrafina y canales de flujo estrechos
Los pequeños agujeros densos y las nervaduras de rejilla ultrafinas aumentan considerablemente la dificultad del llenado de plástico. Se requieren alta velocidad de inyección y alta presión para evitar disparos cortos, patrones de malla incompletos y grietas en las líneas de soldadura.
Mayores requisitos para la fabricación de moldes.
El fresado CNC convencional no puede procesar pequeñas ranuras de malla. Nuestra cavidad de molde adopta electroerosión por hilo lento + fresado CNC + acabado por electroerosión + pulido de espejo para garantizar una forma de malla precisa y un desmolde suave sin rayar la delicada estructura de la malla. Se agregan ranuras de escape adicionales para eliminar el aire atrapado y evitar marcas de quemaduras en la superficie del producto.
Límites estrictos de selección de materiales
Sólo se aplican materias primas de PP o PE de alto flujo. Los materiales con poca fluidez no pueden llenar completamente las estrechas cavidades de la malla, lo que genera productos defectuosos masivos.
Control de tolerancia dimensional más estricto
La apertura determina directamente el rendimiento de la filtración, por lo que la precisión dimensional del molde debe controlarse estrictamente durante el mecanizado, mucho más precisa que las piezas plásticas estructurales generales.
Este molde de inyección con malla filtrante adopta una base de molde estándar con tiras de advertencia anticolisión de color amarillo y negro para protección del taller en el sitio. Los cuatro pilares guía garantizan la apertura y cierre repetidos del molde con alta precisión para prolongar la vida útil del molde.
Admitimos una personalización completa basada en los dibujos 2D o archivos 3D de los clientes:
Cantidad de cavidades ajustable: molde de una sola cavidad, de 2 cavidades o de múltiples cavidades para diferentes volúmenes de producción
Acabado de superficie personalizable: textura mate, alto pulido de espejo o textura específica según sea necesario
Análisis DFM profesional antes de la fabricación de moldes para optimizar el espesor de la pared, la posición de la entrada y la estructura de escape, reduciendo los tiempos de prueba del molde y las tasas de defectos de producción en masa.
El moldeo por inyección sigue siendo la solución más rentable y estable para la producción en masa de componentes de filtros de plástico. Ya sea para filtros de campana extractora, tapas a prueba de polvo para equipos, accesorios para filtros purificadores de agua o cubiertas de malla para ventilación de aire, nuestros moldes de inyección hechos a medida pueden ofrecer piezas moldeadas uniformes y de alta calidad con una larga vida útil del molde.
Si tiene proyectos que requieren moldes de filtro de plástico personalizados u otro desarrollo de moldes de inyección, no dude en enviar sus documentos de diseño para una cotización profesional y una discusión técnica.
