YIXUN mold
8480419090

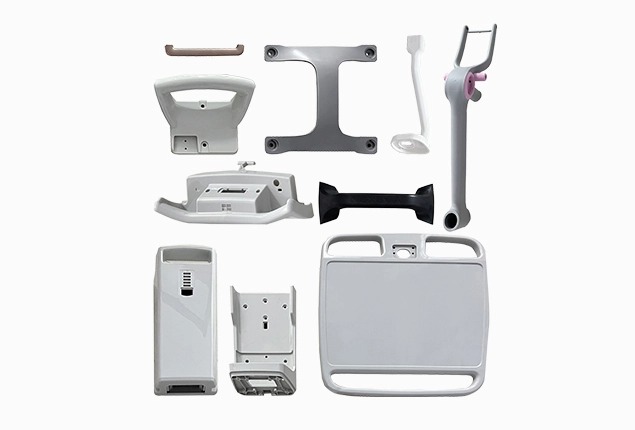

Proceso de moldeo por inyección especializado que inyecta gas nitrógeno en la masa fundida para crear secciones huecas, reducir el uso de material y minimizar las marcas de hundimiento. Ideal para materiales ABS y PP en configuraciones de múltiples cavidades.
| Material | Penetración de gas | Acabado superficial | Integridad estructural | Aplicaciones recomendadas |
|---|---|---|---|---|
| Abdominales | Excelente | Muy bien | Alto | Adornos, muebles y cerramientos para automóviles. |
| PÁGINAS | Muy bien | Bien | Medio-alto | Productos de consumo, contenedores, paneles. |
Sistema de inyección de gas
Pasadores/boquillas de gas: Ubicados estratégicamente en cada cavidad
Canales de gas: Distribución equilibrada a todas las cavidades.
Control secuencial: sincronización de gas de cavidad individual
Presión de gas: normalmente 100-300 bar
Diseño de múltiples cavidades
Llenado equilibrado: Mediante sistemas de canal caliente o canal frío
Espaciado de cavidades: adecuado para líneas de refrigeración y canales de gas.
Moldes familiares: Posible con asistencia de gas para diferentes piezas.
Recuento de cavidades: 2-32 cavidades típicas (depende del tamaño de la pieza)
Mejora del sistema de refrigeración
Enfriamiento conforme: sigue una geometría de pieza compleja
Deflectores/burbujeadores: Para refrigeración del núcleo
Control de temperatura: ±2°C en todas las cavidades
Fase de disparo corto: 70-95% de inyección de material
Fase de inyección de gas: inyección de gas nitrógeno a través de pines dedicados
Fase de empaquetamiento de gas: el gas mantiene la presión durante el enfriamiento
Ventilación de gas: gas liberado antes de la apertura del molde.
Ubicación: secciones transversales más gruesas (nervios, protuberancias, mangos)
Tamaño: 2-3 veces el espesor de la pared
Patrón: Sigue caminos de flujo natural.
| Propósito | de la especificación | del componente |
|---|---|---|
| Base de moho | Estándar LKM, HASCO, DME | Alineación de precisión |
| Núcleo/cavidad de acero | H13, S136, NAK80 pretemplado | Resistencia al desgaste |
| Pasadores de gas | Puntas de carburo de tungsteno | Durabilidad bajo presión de gas. |
| Sellos | Vitón de alta temperatura | Prevención de fugas de gas |
| Sistema de eyección | Placas eyectoras guiadas | Extracción de piezas de precisión |
Superficies de la cavidad: SPI-B1/B2 (pulido de grano 600-1200)
Canales de gas: Acabado liso para evitar turbulencias de gas.
Áreas texturizadas: Disponible en superficies no penetradas por gas
Reducción de peso: 10-40 % de ahorro de material
Reducción de marcas de hundimiento: especialmente en nervaduras y protuberancias
Acabado superficial mejorado: menor presión de inyección
Tonelaje de sujeción inferior: reducido entre un 30 % y un 60 %
Secciones huecas: para flujo de fluidos o pasajes de cableado.
Mayor rigidez: mejor relación rigidez-peso
Espesor de pared variable en la misma pieza.
Grandes superficies planas sin deformaciones

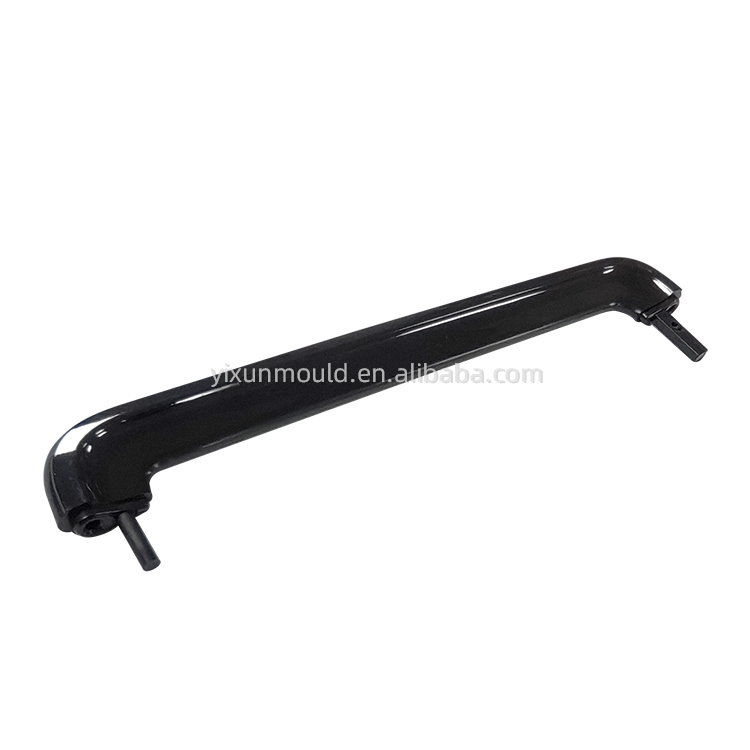

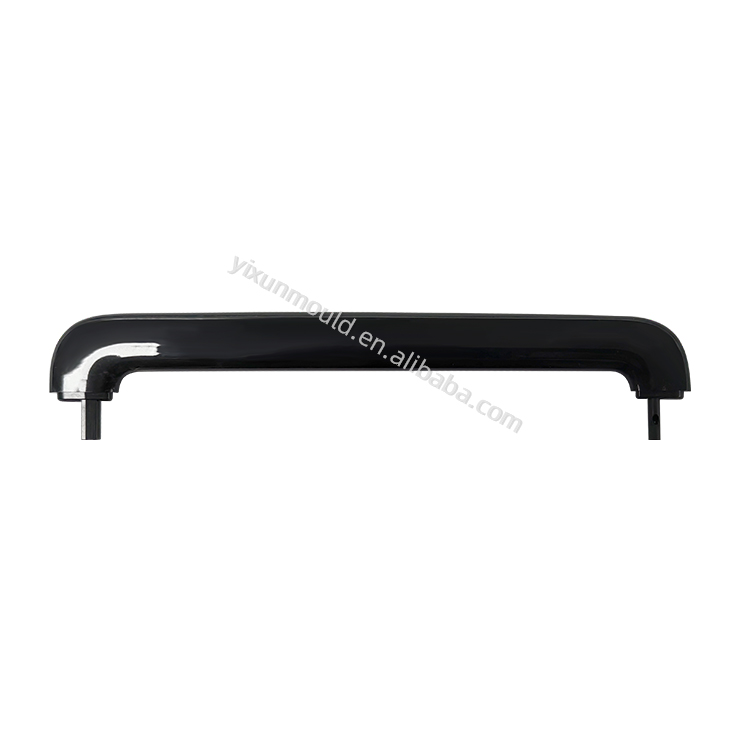

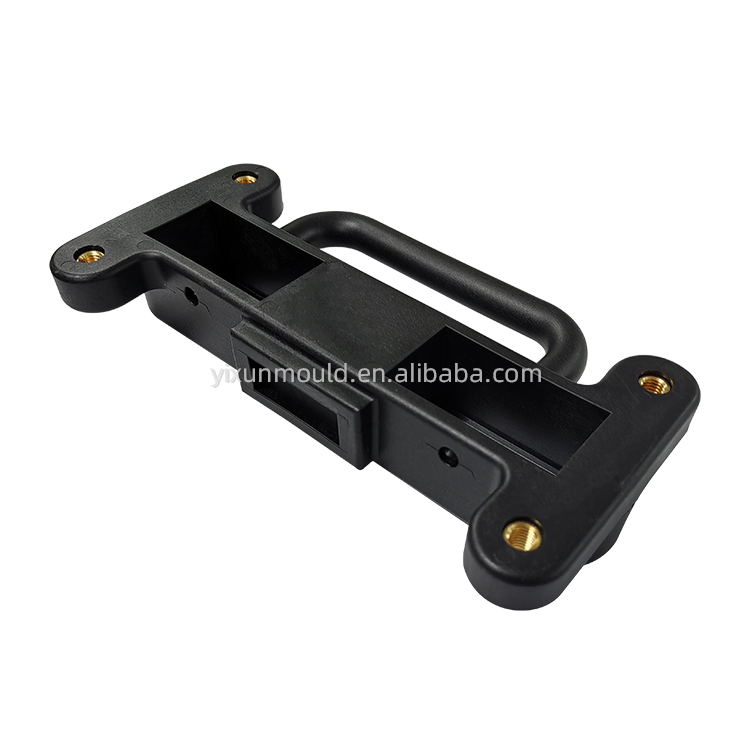

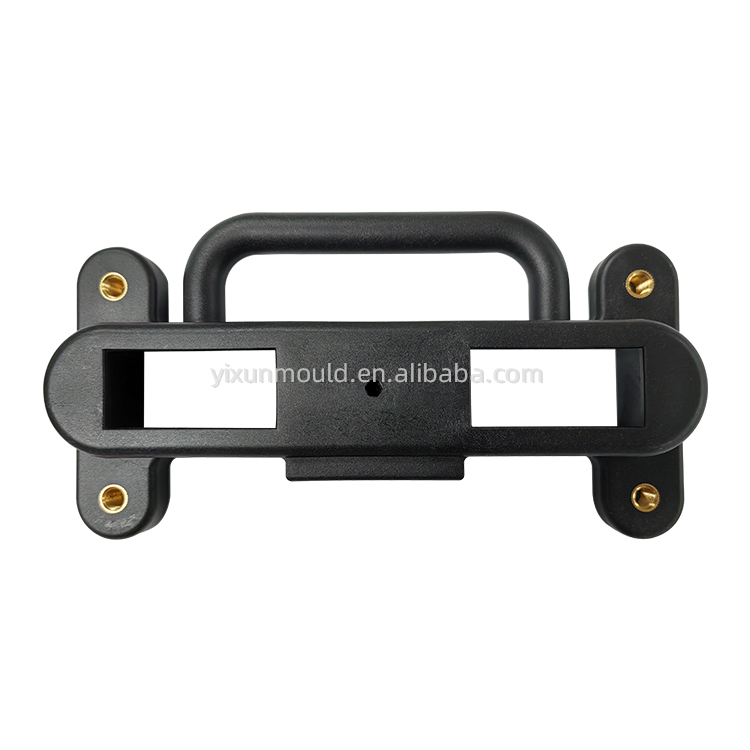

Asas/empuñaduras integradas sin líneas de soldadura
Reducción del estrés residual
Automoción: paneles de puertas, manijas, componentes de acabado

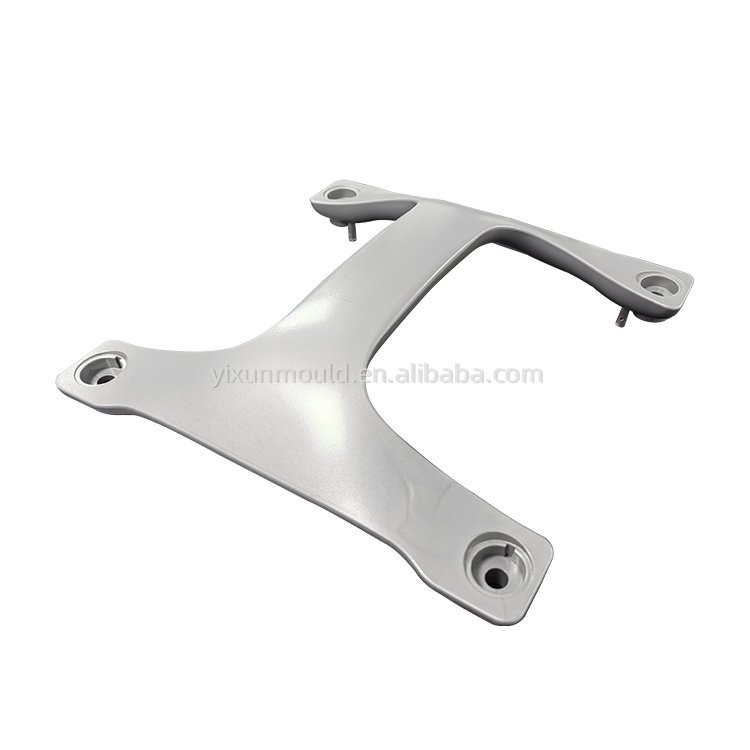

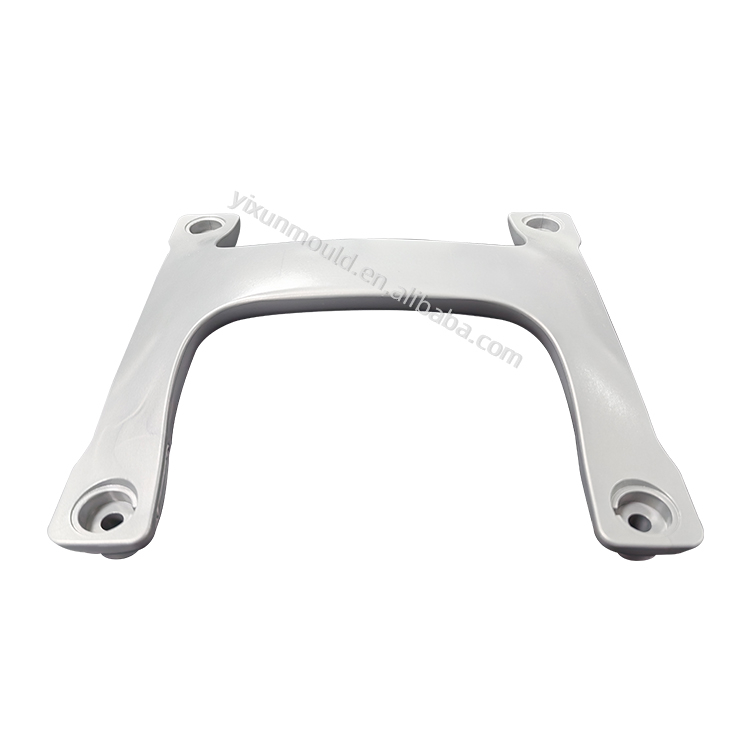

Mobiliario: carcasas de sillas, bases de mesa, reposabrazos.
Electrónica: carcasas para impresoras, carcasas para ordenadores
Bienes de consumo: mangos de herramientas, paneles de electrodomésticos.
Contenedores: contenedores apilables, cajas de almacenamiento.
Mobiliario: Sillas de exterior, mesas ligeras.
Industrial: Palets, componentes de manipulación de materiales.
Hogar: Cestos para la ropa sucia, organizadores de almacenamiento.
Ensayos de optimización de procesos
Determinación del porcentaje de tiro corto
Optimización del tiempo de retardo del gas.
Perfiles de presión para cada cavidad.
Puntos de inspección de calidad
Uniformidad del espesor de la pared: medición por ultrasonido
Penetración del canal de gas: análisis transversal.
Calidad de la superficie: inspección de marcas de fregadero
Estabilidad dimensional: verificación CMM
Monitoreo de producción
Sensores de presión de gas en cada canal.
Monitoreo de la presión de la cavidad
Recopilación de datos SPC en tiempo real
Preferido corredor caliente:
Control de temperatura individual
Relleno equilibrado de todas las cavidades.
Sin desperdicio de canal (ahorro de material)
Opciones de canal frío:
Moldes de tres platos para desgasificación automática
Diseños de colectores para flujo equilibrado
Equilibrio de penetración de gas en las cavidades.
Uniformidad de enfriamiento para tiempos de ciclo consistentes
Sincronización de eyección para automatización.
Margen de contracción: 0,5-0,8% para ABS, 1,5-2,5% para PP
Ángulos de inclinación: 1-2° mínimo (aumentado para áreas texturizadas)
Grosor de la pared: 2-6 mm (más grueso para canales de gas)
Ventilación de gas: espacio libre de 0,01-0,02 mm
Unidad de inyección: capacidad de control de disparo de precisión
Unidad de asistencia de gas: generador de nitrógeno/sistema de control
Fuerza de sujeción: Reducida entre un 30 y un 50 % en comparación con el moldeado convencional
Sistema de control: Capaz de retrasar el gas y perfilar la presión.
Mayor coste inicial: 20-40% más que los moldes convencionales
Retorno de la inversión más rápido: mediante ahorro de material y reducción del tiempo de ciclo
Costo por pieza: significativamente menor en grandes volúmenes
Ahorro de material: 10-40% por pieza
Reducción del tiempo de ciclo: 10-30% más rápido
Ahorro de energía: menores requisitos de fuerza de sujeción
Mejora de la calidad: reducción de las tasas de desperdicio
Piezas con secciones gruesas o nervaduras.
Componentes de gran superficie
Aplicaciones que requieren reducción de peso
Productos que necesitan secciones huecas
Producción de gran volumen (>50.000 piezas)
ABS: Excelente para componentes estructurales con buen acabado
PP: Ideal para aplicaciones sensibles a los costos con necesidades estructurales moderadas
Al seleccionar un fabricante de moldes para moldes de cavidades múltiples asistidos por gas:
Verifique la experiencia GAM: Solicite estudios de casos y muestras
Verifique la experiencia en sistemas de gas: experiencia con múltiples tecnologías de inyección de gas
Evaluar la capacidad de diseño de múltiples cavidades: proyectos exitosos anteriores
Revise las capacidades de simulación: análisis de flujo de molde con módulos de asistencia de gas
Inspeccionar los sistemas de calidad: documentación y protocolos de prueba.
