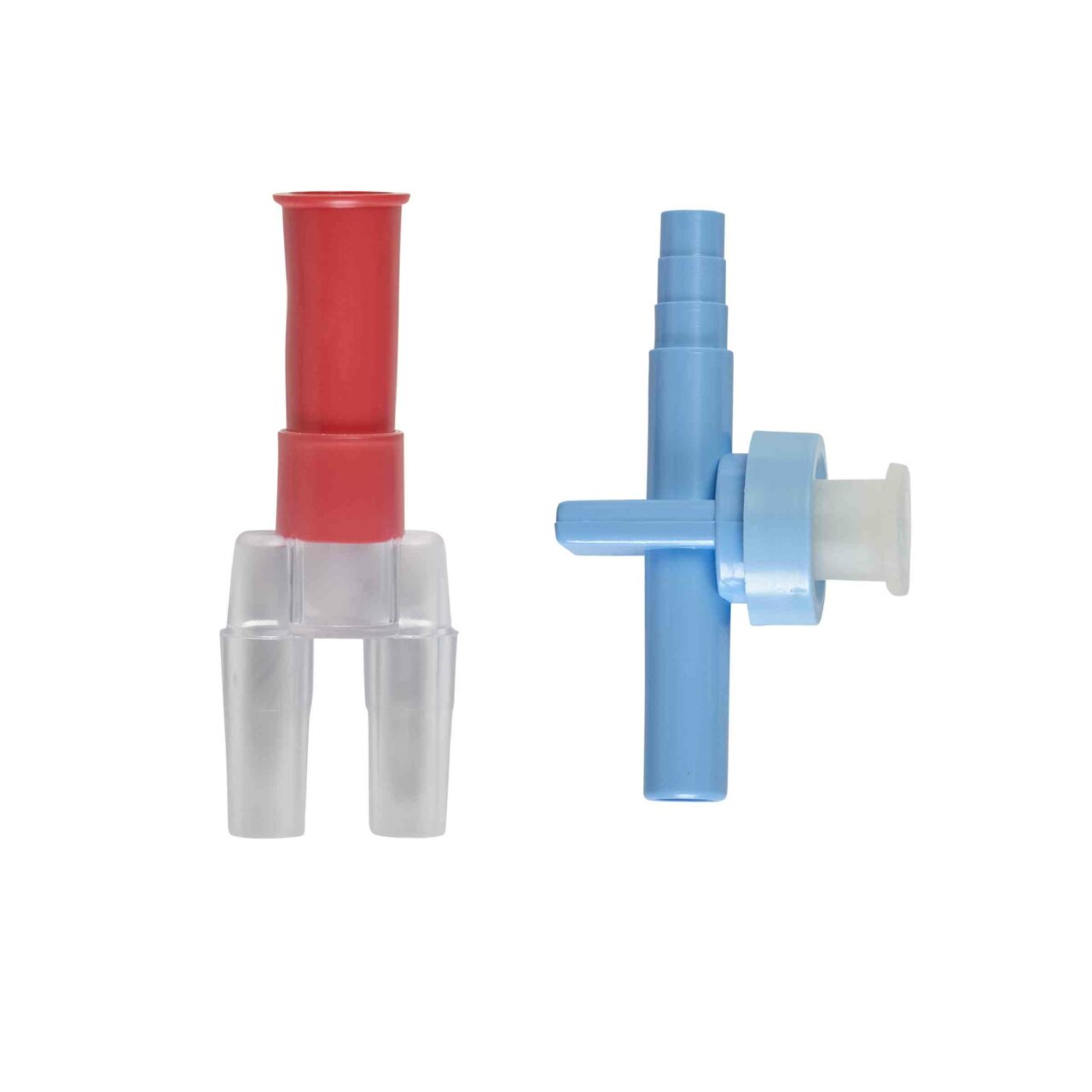

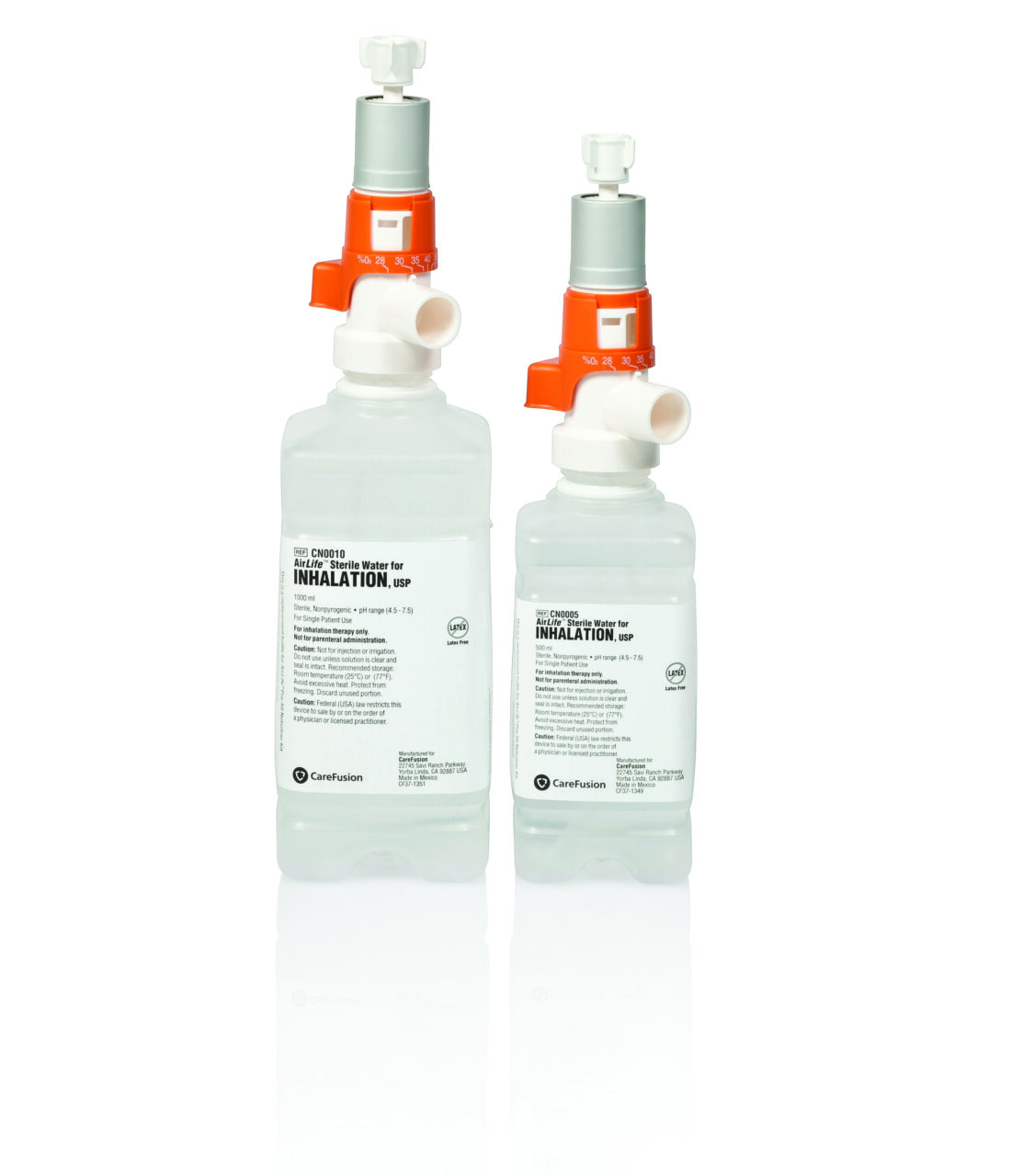

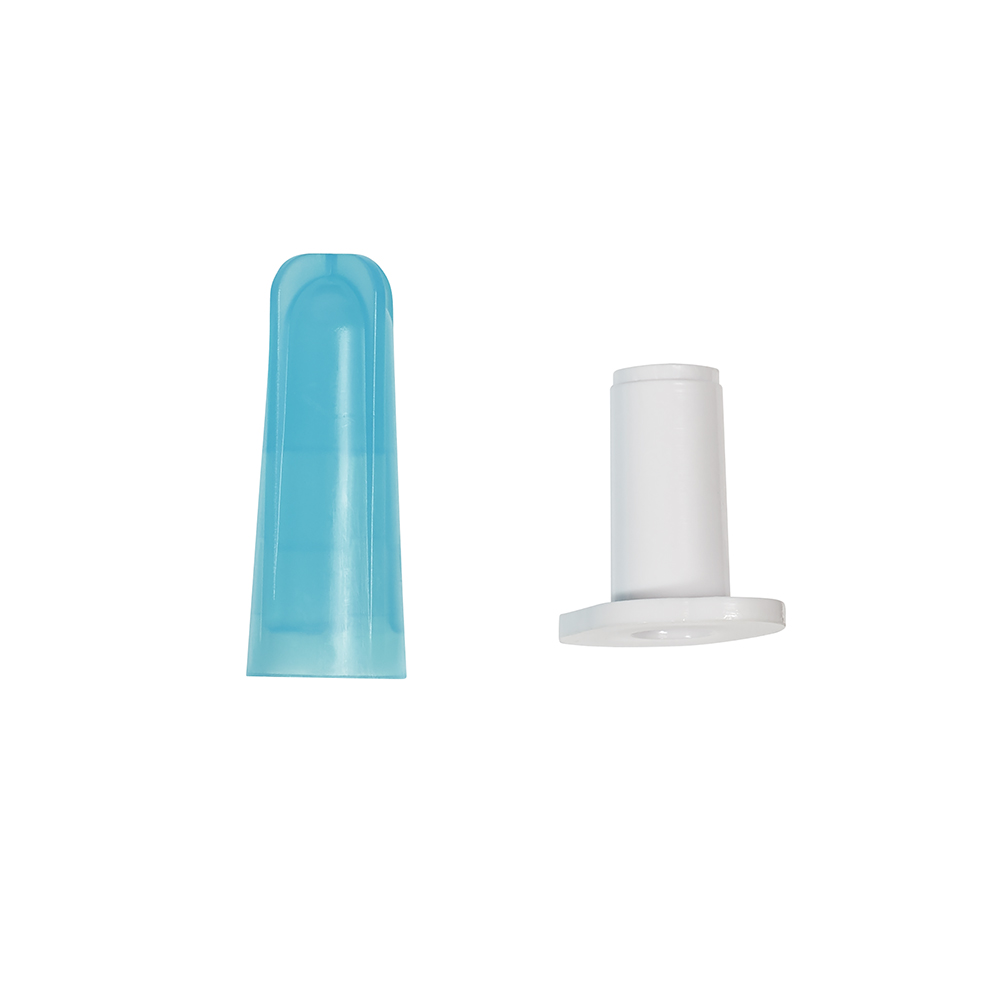

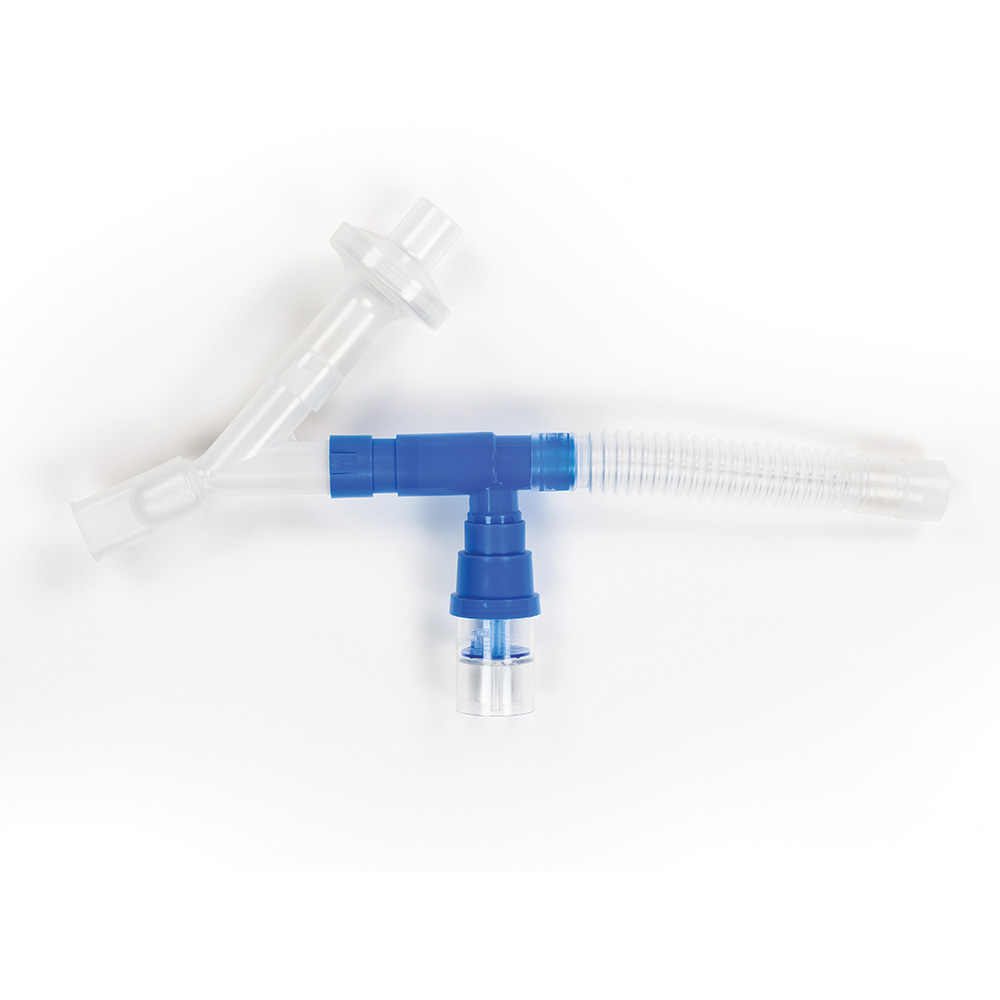

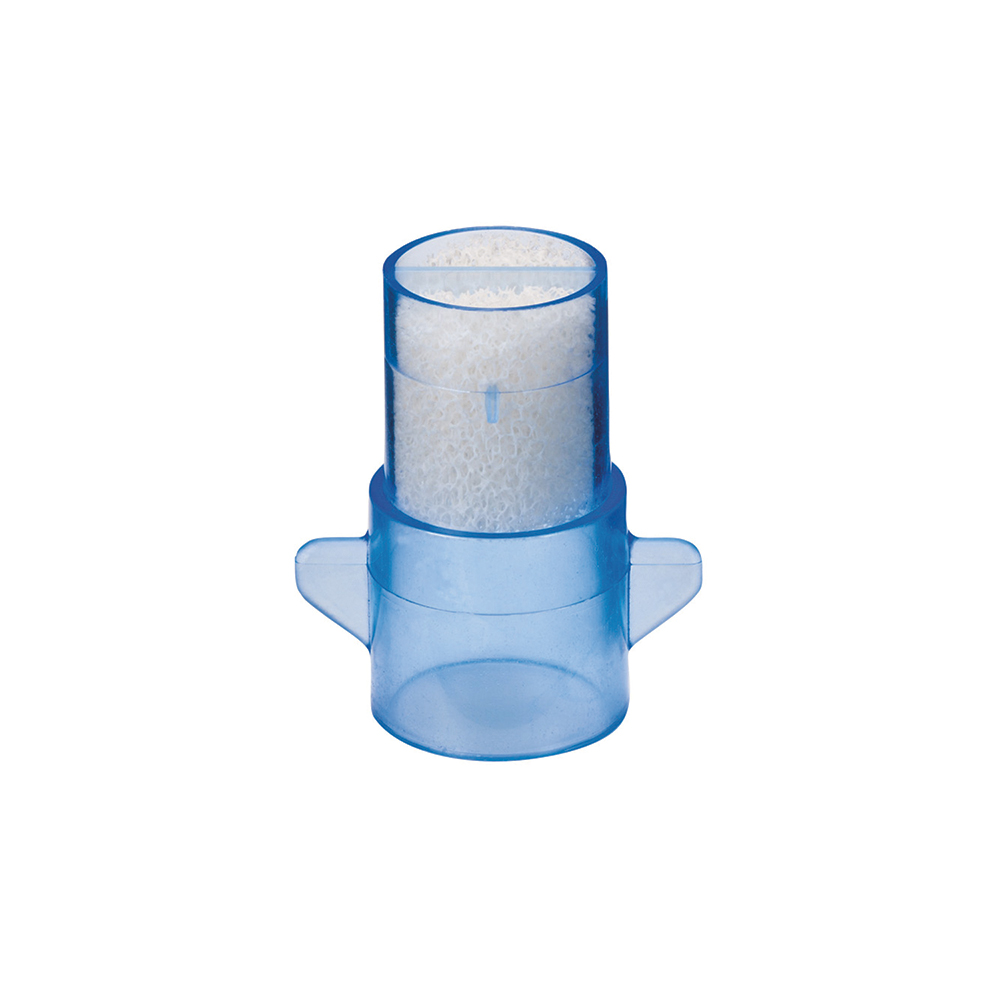

Producto: Adaptador quirúrgico de gran volumen
Aplicación: Médica/Quirúrgica. Esto dicta inmediatamente los más altos estándares de calidad, coherencia y documentación.
Función: Probablemente un componente para equipos intravenosos, sistemas de irrigación o administración de medicamentos. Puede incluir cierres luer, roscas, válvulas o puertos de conexión.
Necesidades críticas: Precisión dimensional, integridad a prueba de fugas, superficies lisas para evitar la adhesión bacteriana y biocompatibilidad (dependiente del material).
Especificación clave del molde: gran volumen
Construcción robusta: Aceros para moldes endurecidos (p. ej., acero inoxidable 420, 420SS o H13 para resistencia a la corrosión y larga vida útil).
Enfriamiento de alto rendimiento: para lograr tiempos de ciclo rápidos para 'grandes volúmenes', es esencial un circuito de enfriamiento optimizado.
Listo para automatización: funciones para expulsión automatizada de piezas, recolectores robóticos y sistemas transportadores.
Sistema de eyección confiable: para manejar miles de ciclos sin fallas.
Esto implica que el molde debe diseñarse para lograr una alta eficiencia de producción y durabilidad. No es un molde prototipo. Necesitará:
Especificación clave del molde: cavidades múltiples
Tamaño de la pieza y tamaño del molde: pieza más grande = menos cavidades en un tamaño de molde determinado.
Flujo de plástico (equilibrio de llenado): El sistema de canal debe estar perfectamente equilibrado (preferiblemente un sistema de canal caliente) para que todas las cavidades se llenen simultánea y uniformemente.
Tolerancias: los moldes de múltiples cavidades requieren una precisión de mecanizado excepcional para garantizar que cada cavidad sea idéntica.
Objetivo: producir varias piezas idénticas por ciclo de inyección, maximizando el rendimiento.
Consideración: La cantidad de cavidades (p. ej., 4, 8, 16, 32+) es un factor crítico de costo y rendimiento. Debe equilibrarse con:
Especificación de materiales clave: PC, ABS, PP
El diseño de la puerta debe adaptarse a los tres (una puerta submarina o puntual podría funcionar para todos).
El sistema de enfriamiento debe ser efectivo en todo el rango de temperatura.
Las tasas de contracción difieren, por lo que las dimensiones de la cavidad deben calcularse para un material objetivo (probablemente el más crítico, por ejemplo, PC), entendiendo que las piezas de otros materiales tendrán ligeras variaciones dimensionales.
Este molde debe ser lo suficientemente versátil como para procesar tres plásticos comerciales y de ingeniería diferentes con diferentes propiedades térmicas y de flujo.
Policarbonato (PC): Alta temperatura (~280-320°C), transparente/ámbar, requiere procesamiento en seco. Propenso a sufrir marcas de estrés.
Acrilonitrilo butadieno estireno (ABS): Temperatura media (~210-250°C), buena resistencia al impacto, buen acabado superficial.
Polipropileno (PP): Temperatura más baja (~200-230°C), semicristalino, alta contracción, flexible.
Impacto del diseño del molde:
| Recomendación de características | y justificación |
|---|---|
| Base de moho | Estándar LKM o DME, de alta precisión, con pilares de soporte y enclavamientos para mayor estabilidad. |
| Cavidad y núcleo de acero | Acero inoxidable preendurecido (p. ej., 420SS) o H13 con niquelado. Obligatorio para resistencia a la corrosión, pulibilidad y durabilidad de grado médico. |
| Sistema corredor | Sistema de canal caliente (se prefiere con válvula cerrada). Esencial para múltiples cavidades y gran volumen. Reduce el desperdicio (sin canales fríos), permite un control independiente de la compuerta, mejora el equilibrio de llenado y es crucial para procesar PC sin degradación del material. |
| puerta | Compuertas de válvula para control de calidad de compuerta y para manejar el rango de viscosidad. La ubicación es fundamental para la resistencia y la estética de la pieza. |
| Sistema de enfriamiento | Deflectores, burbujeadores y canales de enfriamiento conformado siempre que sea posible (especialmente alrededor de los núcleos) para garantizar un enfriamiento rápido y uniforme para los tres materiales. |
| Sistema de eyección | Pasadores eyectores + manguitos (para los núcleos circundantes). Todos los componentes endurecidos y pulidos. Es posible que se necesiten válvulas de aire para liberar la pieza de la cavidad. |
| Desfogue | Ventilación estratégica en líneas de soldadura y áreas de final de llenado para evitar quemaduras, crucial para piezas estéticas. |
| Protección contra la corrosión | Todas las líneas de refrigerante y superficies expuestas deben ser resistentes a la corrosión del agua de refrigeración y posibles esterilizantes. |
Diseño para fabricación (DFM): un informe DFM formal del fabricante del molde es esencial antes de que comience el mecanizado.
Análisis de flujo de molde (MFA): No negociable. Simulación de software (usando Moldflow o similar) para predecir patrones de llenado, líneas de soldadura, trampas de aire, contracción y eficiencia de enfriamiento para los tres materiales. Esto optimiza la ubicación de la puerta, el enfriamiento y evita costosos retrabajos del molde.
Documentación de Calidad: Informe Dimensional Completo (FAI - Inspección de Primer Artículo) utilizando CMM en cavidades de molde y piezas de primer disparo. Certificados de materiales (C de C) para todos los aceros y componentes.
Validación de piezas: El molde debe producir piezas que cumplan:
Especificaciones dimensionales: según el dibujo del producto.
Criterios visuales y funcionales: sin flash, disparos cortos, marcas de hundimiento o marcas de quemaduras.
Pruebas de materiales específicos: pueden incluir pruebas de claridad (para PC), pruebas de impacto, pruebas de fugas y pruebas de biocompatibilidad según lo requiera la clasificación del dispositivo.
Diseño y dibujo detallados de piezas: completo con dimensiones críticas, tolerancias y selección de materiales (¿cuál es el material principal?).
Selección de proveedores: elija un fabricante de moldes con experiencia comprobada en moldes médicos de múltiples cavidades y sistemas de canal caliente. La certificación ISO 13485 es una ventaja significativa.
DFM y MFA: colaborar con el fabricante del molde en estos análisis.
Aprobación del diseño del molde: apruebe el diseño final del molde, el recuento de cavidades y el diseño del sistema.
Fabricación de Moldes y Muestreo T1: Mecanizado, pulido, montaje y primeros disparos de prueba.
Calificación y muestreo del molde: muestreo extenso para demostrar la coherencia en todas las cavidades y con los tres materiales (si es necesario).
Aprobación y entrega: tras la calificación exitosa y la revisión de la documentación.
Está describiendo un molde de inyección de alta gama listo para producción para un componente médico crítico. La combinación de aplicación quirúrgica, gran volumen, múltiples cavidades y compatibilidad con múltiples materiales hace que este sea un proyecto técnicamente desafiante y que requiere mucho capital.
Principales factores de costo y éxito:
Calidad y complejidad del Sistema de Canal Caliente.
Número de cavidades.
Elección de moldes de acero inoxidable de alta calidad.
Análisis de flujo de moldes y mecanizado de precisión.
La experiencia del fabricante de moldes en la industria médica.
Invertir en un diseño y análisis adecuados y en un proveedor calificado desde el principio es crucial para evitar retrasos en la producción, problemas de calidad y fallas en los moldes, lo que garantiza un retorno de la inversión confiable para su producción de adaptadores quirúrgicos de gran volumen.
