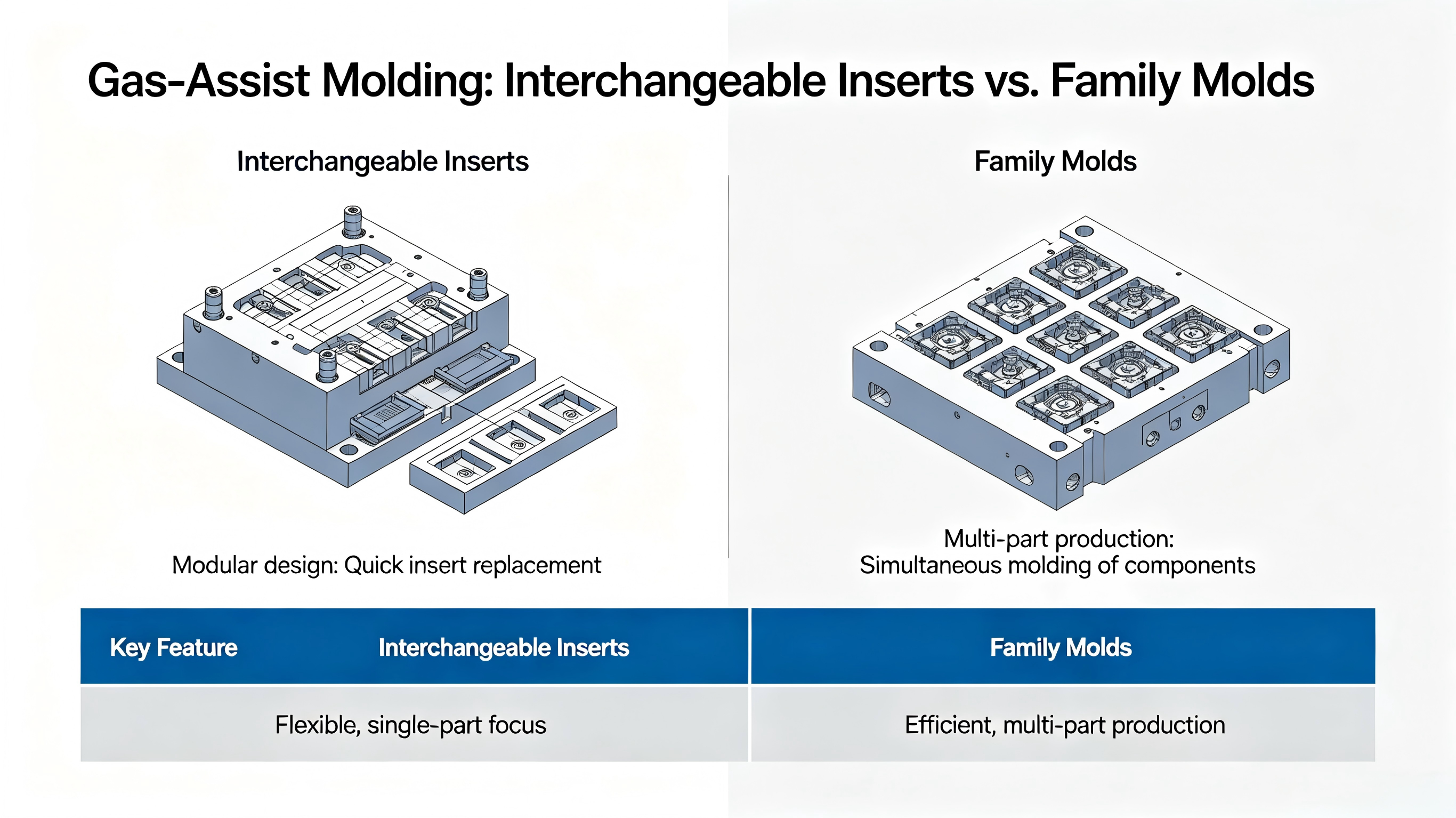

Moldeo asistido por gas: insertos intercambiables frente a moldes familiares: un análisis técnico profundo cara a cara

Cuando se agrega la tecnología asistida por gas a la ecuación, la decisión entre insertos intercambiables y moldes familiares ya no es un simple análisis de costo-beneficio. Se convierte en una elección estratégica que afecta la estabilidad del proceso, la calidad de las piezas y la flexibilidad de la producción de maneras fundamentalmente diferentes.

Ambos enfoques le permiten producir múltiples variaciones de piezas a partir de una única base de molde. Pero los desafíos de ingeniería (y las soluciones) son mundos aparte.

Analicemos exactamente qué hace que cada enfoque sea único en el entorno de asistencia con gas.

Parte 1: El enfoque del "tiempo compartido": insertos intercambiables en moldes asistidos por gas

El concepto:
construyes un molde maestro con una sola cavidad. La cavidad es mayoritariamente fija, pero características específicas (longitud, patrones de orificios, salientes de montaje, logotipos) están mecanizadas en inserciones de acero extraíbles. Usted produce la Parte A hoy, intercambia insertos y produce la Parte B mañana, todo en la misma máquina, con la misma base de molde.

Por qué funciona en Gas-Assist:
El canal de gas se puede integrar completamente en el propio inserto. Siempre que el inserto esté ubicado y sellado con precisión, el gas se comporta de manera consistente en todas las variaciones. Esto hace que el proceso sea altamente repetible una vez que haya marcado los parámetros para cada conjunto de inserciones.

Los desafíos de la ingeniería (y cómo resolverlos):

Mejores escenarios de aplicación:

• Familias de productos con múltiples variaciones (diferentes longitudes, número de orificios o características de fijación)

• Volúmenes de pedidos impredecibles : usted produce solo lo que necesita, minimizando el inventario de productos terminados

• Volúmenes anuales bajos a medios en los que la construcción de moldes dedicados para cada variación no está justificada en términos de costos.

En pocas palabras: los insertos intercambiables le brindan flexibilidad a costa del tiempo de inactividad por cambio (normalmente entre 0,5 y 2 horas por cambio). En la asistencia por gas, el factor crítico de éxito es el sellado y el enfriamiento ; si los hace correctamente, el gas se comportará de manera predecible en todos los juegos de insertos.

Parte 2: El enfoque del "Procesamiento paralelo" – Moldes familiares en asistencia por gas

El concepto:
se construye un molde grande que contiene dos o más cavidades diferentes (cada una de las cuales produce una pieza diferente) en el mismo bloque de acero. Cada ciclo de inyección produce una de cada pieza simultáneamente. Piense en un panel de puerta izquierdo y un panel de puerta derecha saliendo en la misma toma.

Por qué es atractivo:
tiempo de cambio cero. Una vez que el molde está en funcionamiento, se producen ambas piezas de forma continua. Para conjuntos emparejados de gran volumen (L+R, arriba+abajo, exterior+interior), esto maximiza la utilización y el rendimiento de la máquina.

Por qué es brutalmente difícil con la asistencia de gas:

En un molde familiar estándar, solo necesita equilibrar el flujo de plástico fundido entre las cavidades. En un molde familiar asistido por gas, se debe equilibrar el flujo de fusión Y la penetración del gas simultáneamente. El gas siempre sigue el camino de menor resistencia. Si una cavidad tiene una pared ligeramente más gruesa, un recorrido de flujo más corto o una geometría de canal de gas diferente, el gas entrará preferentemente en ella.

Las consecuencias:

• Soplado en la cavidad favorecida (el gas atraviesa la superficie)

• Marcas de hundimiento o disparos cortos en la cavidad desfavorecida (no hay suficiente penetración de gas para empacar las secciones gruesas)

• La tasa de desechos aumenta porque se pierden ambas piezas cuando falla una cavidad

Las soluciones de ingeniería:

Mejores escenarios de aplicación:

• Contratos de gran volumen y larga duración con demanda estable

• Piezas que siempre están emparejadas (izquierda + derecha, arriba + abajo) en una proporción de 1:1

• Conjuntos grandes en los que el conjunto posterior se beneficia al recibir ambas piezas juntas

Conclusión: Los moldes familiares le brindan eficiencia pero exigen un rigor de ingeniería excepcional. Sin un control de gas independiente o un cuidadoso equilibrio de las cavidades, la tasa de desperdicio puede anular fácilmente cualquier aumento de productividad. La simulación CAE no es negociable: no puede permitirse el lujo de realizar 'pruebas y errores' para lograr el equilibrio con moldes familiares asistidos por gas.

Parte 3: Comparación directa: insertos intercambiables versus moldes familiares en asistencia por gas

Parte 4: La estrategia híbrida: cuando se necesitan ambas

En la fabricación del mundo real, la elección no siempre es binaria. Algunos moldes avanzados asistidos por gas combinan ambos enfoques:

Ejemplo: consola central automotriz con piezas simétricas de espejo

• Base de molde familiar: las cavidades izquierda y derecha se cortan en el mismo bloque de acero para maximizar el rendimiento.

• Insertos intercambiables: la cavidad izquierda tiene un soporte de montaje que la cavidad derecha no necesita. Se instala un inserto especial solo en el lado izquierdo para crear ese soporte.

• Aplicación de asistencia de gas: el soporte agrega volumen adicional, lo que hace que la cavidad izquierda sea más pesada y altera el equilibrio del flujo. Se aplica asistencia de gas para ahuecar ese soporte, reduciendo su volumen para que coincida perfectamente con la cavidad derecha.

• Resultado: el enfoque híbrido ofrece una eficiencia sin cambios con una excelente consistencia entre piezas y ahorra un 15 % de tiempo de ciclo en comparación con el funcionamiento de dos moldes separados.

Marco de selección final

Hágase estas preguntas en orden:

1. ¿Las piezas siempre están emparejadas en una proporción fija de 1:1?

   • No → Utilice inserciones intercambiables (necesita flexibilidad)

   • Sí → Pasar a la pregunta 2

2. ¿Es el pronóstico estable y de gran volumen (más de 100.000 unidades/año)?

   • No → Utilice inserciones intercambiables (menor inversión inicial, menor riesgo de inventario)

   • Sí → Pasar a la pregunta 3

3. ¿Se puede equilibrar la penetración del gas a través de las cavidades mediante el diseño o pasadores de gas independientes?

   • No → Recurrir a las plaquitas intercambiables (el riesgo de desecho es demasiado alto)

   • Sí → Elija molde familiar (rendimiento máximo)

Veredicto final

Recuerde: en el moldeado asistido por gas, el éxito se determina mucho antes del primer disparo. Invierta en simulación. Valide su diseño de refrigeración. Pruebe sus sellos. Y elija su estrategia de molde basándose en los datos, no en la intuición.
