yixun
yixunmold

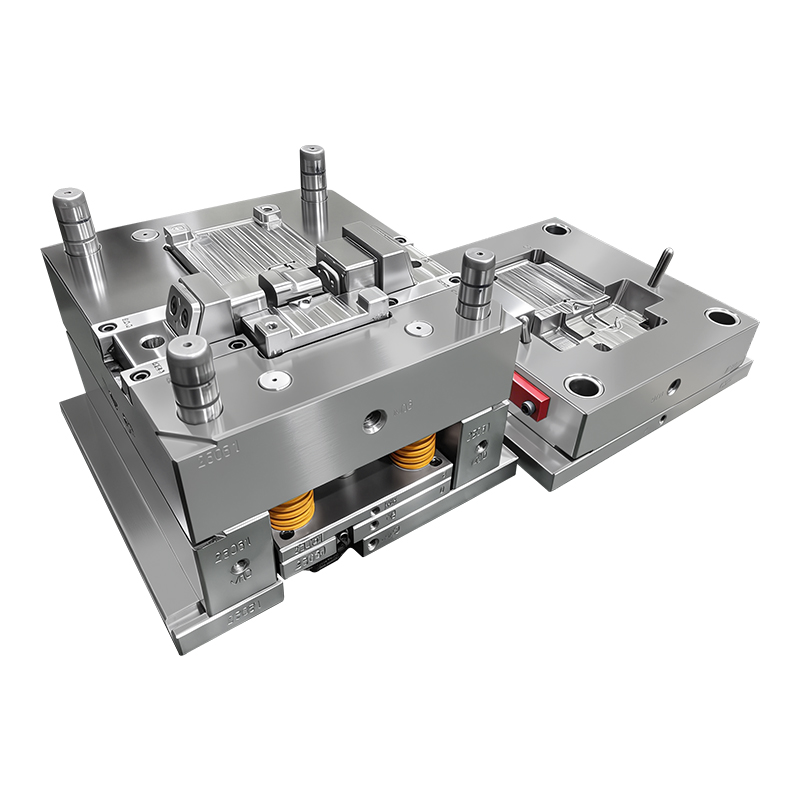

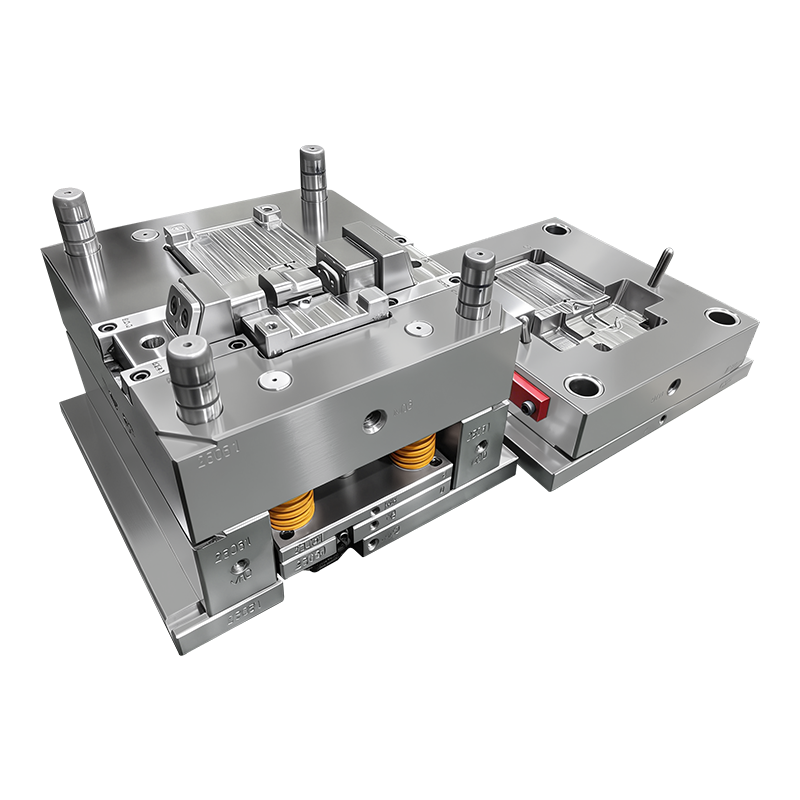

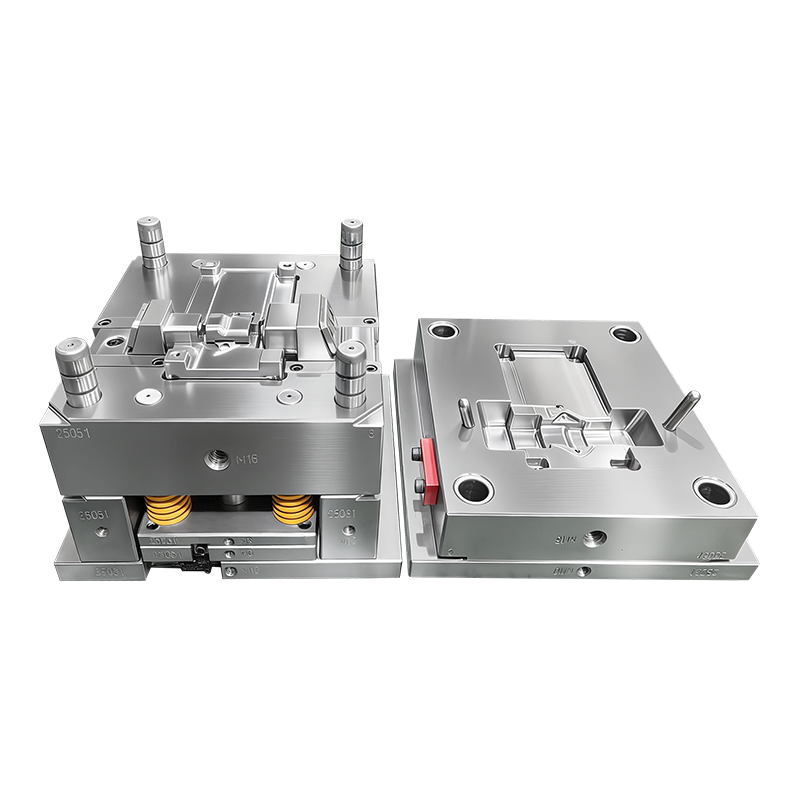

Nuestro molde de inyección de múltiples cavidades de precisión está diseñado exclusivamente para fabricar conectores de alimentación de bloqueo de luz de alta calidad, combinados con conectores terminados hechos de ABS+UV Blanco 9010, material de bloqueo de luz que cumple con los requisitos eléctricos y ópticos de grado industrial. Como se muestra en la imagen, el molde integra mecanismos avanzados de extracción de núcleos y expulsión de precisión, mientras que los conectores de alimentación terminados presentan interfaces de contacto precisas, integridad estructural robusta y excelentes propiedades de bloqueo de luz, lo que los hace ideales para aplicaciones de electrónica de consumo, electrónica automotriz y distribución de energía industrial. Brindamos una solución integral que cubre el diseño de moldes, la fabricación y la inyección de conectores de alimentación terminados, lo que garantiza una precisión constante, una alta eficiencia de producción y ahorros de costos para clientes globales.
| Característica | Detalles técnicos | Beneficios principales |
|---|---|---|
| Mecanismos de extracción de núcleos de precisión | Guías laterales accionadas hidráulica o mecánicamente para cortes complejos e interfaces de contacto; control de movimiento sincronizado para un desmolde sin daños | Permite moldear geometrías de conectores complejas (enchufes de clavija, lengüetas de bloqueo, ranuras de sellado) sin posprocesamiento; Garantiza un rendimiento fiable del contacto eléctrico. |
| Diseño de moldes para materiales específicos | Optimizado para ABS+UV Blanco 9010 – Material de bloqueo de luz; Canales de flujo dedicados y circuitos de refrigeración para preservar las propiedades de bloqueo de la luz. | Mantiene una transmisión de luz constante (<0,1% de transmisión de luz visible) y resistencia a los rayos UV en todos los ciclos de producción; Previene la degradación del material y la inconsistencia del color. |
| Diseño de alta eficiencia con múltiples cavidades | Diseño de cavidades personalizable de 4 a 16+; sistema equilibrado de canal frío/calor; superficies de separación estandarizadas | Duplica o triplica la producción; reduce el costo unitario del molde y el gasto de fabricación por pieza; ideal para la producción de conectores de alimentación de gran volumen |
| Control de interfaz de contacto de ultraprecisión | Cavidad y núcleo mecanizados mediante electroerosión por hilo de alta precisión y CNC; tolerancias de pasadores de contacto de hasta ±0,01 mm; Compensación de contracción adaptada a ABS+UV Blanco 9010 | Garantiza un acoplamiento perfecto con contactos metálicos; Garantiza un rendimiento eléctrico estable y una fuerza mínima de inserción/extracción. |
| Construcción de molde duradera | Cavidad/núcleo: acero endurecido H13/SKD61 (HRC 52–56); base del molde: S50C/P20; superficies de contacto pulidas como espejo | Extiende la vida útil del molde a más de 500 000 ciclos; resiste condiciones de moldeo de alta presión y alta temperatura; mantiene la precisión en tiradas de producción largas |
| Solución integral | Servicios integrados: análisis DFM, diseño de moldes, mecanizado de precisión, pruebas de moldes, inyección de conectores terminados e inspección de calidad. | Simplifica la cadena de suministro, acorta el tiempo de entrega y garantiza una calidad constante entre el molde y los productos terminados. |
| Parámetro | Especificaciones del molde | Especificaciones del conector de alimentación terminado | Opciones personalizadas |
|---|---|---|---|
| Tipo de molde | Molde de inyección multicavidades para conectores de alimentación; estructura de extracción de núcleos | Conectores de alimentación con bloqueo de luz fabricados en ABS+UV Blanco 9010 | 2K/sobremolde, moldeo por inserción o moldes de inyección asistidos por gas |
| Recuento de cavidades | 4 a 8 cavidades (estándar); Más de 16 cavidades (personalización de gran volumen) | Coincide con la configuración de la cavidad del molde | Recuento de cavidades personalizado para volúmenes de producción específicos |
| Material | Cavidad/núcleo: H13/SKD61; base del molde: S50C/P20 | ABS+UV Blanco 9010 – Bloqueo de luz | ABS de grado médico, PC ignífugo o materiales personalizados estabilizados contra los rayos UV |
| Tolerancia | ±0,01 mm para interfaces de contacto; ±0,05 mm para dimensiones no críticas | Tolerancia del pasador de contacto: ±0,01 mm; dimensión total: ±0.02mm | Clases de tolerancia personalizadas para aplicaciones de ultraprecisión |
| Acabado superficial | Pulido espejo (Ra ≤ 0,2μm) para superficies de contacto; acabado mate para vivienda | Acabado blanco mate; transmisión de luz: <0,1% de luz visible | Texturas personalizadas, marcado láser o combinación de colores |
| Tiempo de ciclo | 25–35 segundos (4 cavidades, ABS+UV Blanco 9010) | Consistente con el tiempo del ciclo del molde | Optimizado a 20-25 segundos para ejecuciones de gran volumen |
| Certificaciones | ISO 9001, RoHS | UL 94 V-0, RoHS, ALCANCE | IATF 16949 (automoción), (aplicaciones en contacto con alimentos) |
Electrónica de consumo
Conectores de alimentación para teléfonos inteligentes, portátiles y tabletas (bloqueo de luz para evitar fugas de luz LED)
Puertos de carga y conectores de datos para dispositivos portátiles y domésticos inteligentes
Adaptadores de corriente y cargadores de baterías (carcasa blanca resistente a los rayos UV para uso en exteriores)
Electrónica automotriz
Conectores de alimentación en el vehículo para sistemas de información y entretenimiento y módulos de sensores
Conectores de iluminación LED (bloqueo de luz para evitar interferencias de luz)
Componentes del puerto de carga de vehículos eléctricos (carcasa blanca resistente a los rayos UV para uso exterior)
Distribución de energía industrial
Conectores de panel de control industrial (bloqueo de luz para evitar interferencias de señal)
Conectores de alimentación para equipos de automatización de fábricas.
Conectores eléctricos para exteriores (carcasa blanca resistente a los rayos UV para entornos hostiles)
Dispositivos médicos
Conectores de alimentación de equipos médicos (bloqueo de luz para evitar la degradación de los componentes sensibles a la luz)
Conectores de dispositivos de diagnóstico (carcasa blanca resistente a los rayos UV para entornos estériles)
Diseño e ingeniería de moldes
Diseño CAD/CAM 3D con análisis DFM y simulación de flujo de molde (CAE) para optimizar la colocación, el enfriamiento y la expulsión de la compuerta para el material ABS+UV White 9010.
Análisis de elementos finitos (FEA) para validar la integridad estructural en condiciones de moldeo a alta presión y evitar deformaciones.
Mecanizado de precisión
Fresado CNC de alta velocidad, electroerosión por hilo y electroerosión por hundimiento para fabricación de cavidades/núcleos y correderas.
Endurecimiento, revenido y rectificado de precisión para lograr tolerancias ajustadas y acabados de espejo para superficies de contacto.
Moldura de inyección
Máquinas de moldeo por inyección servoaccionadas con control de circuito cerrado para una dosificación y presión constantes del material; Barriles con temperatura controlada para preservar las propiedades de ABS+UV White 9010.
Sistemas automatizados de alimentación y expulsión para minimizar el error humano y garantizar una calidad constante de las piezas.
Control de calidad estricto
Inspección dimensional: CMM (Máquina de medición de coordenadas) y escáneres ópticos para una verificación 100% de las dimensiones críticas de las interfaces de contacto.
Validación del material: pruebas de transmisión de luz, pruebas de resistencia a los rayos UV y comprobaciones de consistencia del color para el material ABS+UV White 9010.
Pruebas de rendimiento: pruebas de fuerza de inserción/extracción, pruebas de conductividad eléctrica y pruebas de durabilidad ambiental (ciclos de temperatura, exposición a rayos UV).
Personalización del diseño del conector: número de pines, geometría de la interfaz de contacto, mecanismos de bloqueo y características de sellado adaptadas a su ensamblaje.
Ajuste de la configuración del molde: escalado del recuento de cavidades, integración del sistema de canal caliente y diseño compatible con la automatización (listo para recogida por robot).
Personalización de materiales y acabados: materiales de grado médico, retardantes de llama o personalizados estabilizados contra los rayos UV; combinación de colores, marcado láser y texturas personalizadas.
Soluciones de conectores híbridos: moldura de inserción para contactos/protectores metálicos, sobremoldeado para conjuntos de conectores de dos materiales y componentes de sellado integrados.
Especialización en conectores: nos centramos exclusivamente en el diseño de moldes de conectores de alimentación de precisión, con un historial comprobado en la producción de conectores de bloqueo de luz de alta calidad para clientes globales.
Experiencia en materiales: un profundo conocimiento de ABS+UV White 9010: las propiedades del material bloqueador de luz garantizan un diseño y procesamiento óptimos del molde para preservar las propiedades de bloqueo de la luz y de resistencia a los rayos UV.
Producción en masa rentable: nuestros moldes de múltiples cavidades y procesos automatizados reducen los costos por unidad entre un 30% y un 50% en comparación con el ensamblaje manual o de una sola cavidad.
Cumplimiento global: Nuestros moldes y conectores cumplen con los estándares UL, RoHS, REACH e IATF 16949, adecuados para su implementación en el mercado global.
Soporte de extremo a extremo: desde la consulta de diseño inicial hasta la producción en masa y el mantenimiento posventa, somos su socio confiable para la fabricación de conectores de alimentación de precisión.
