En el moldeo por inyección, una de las decisiones más comunes (y más debatidas) es cuántas cavidades debe tener un molde. Pero cuando se producen dos piezas diferentes que pertenecen al mismo producto ensamblado , la elección a menudo se reduce a dos opciones:

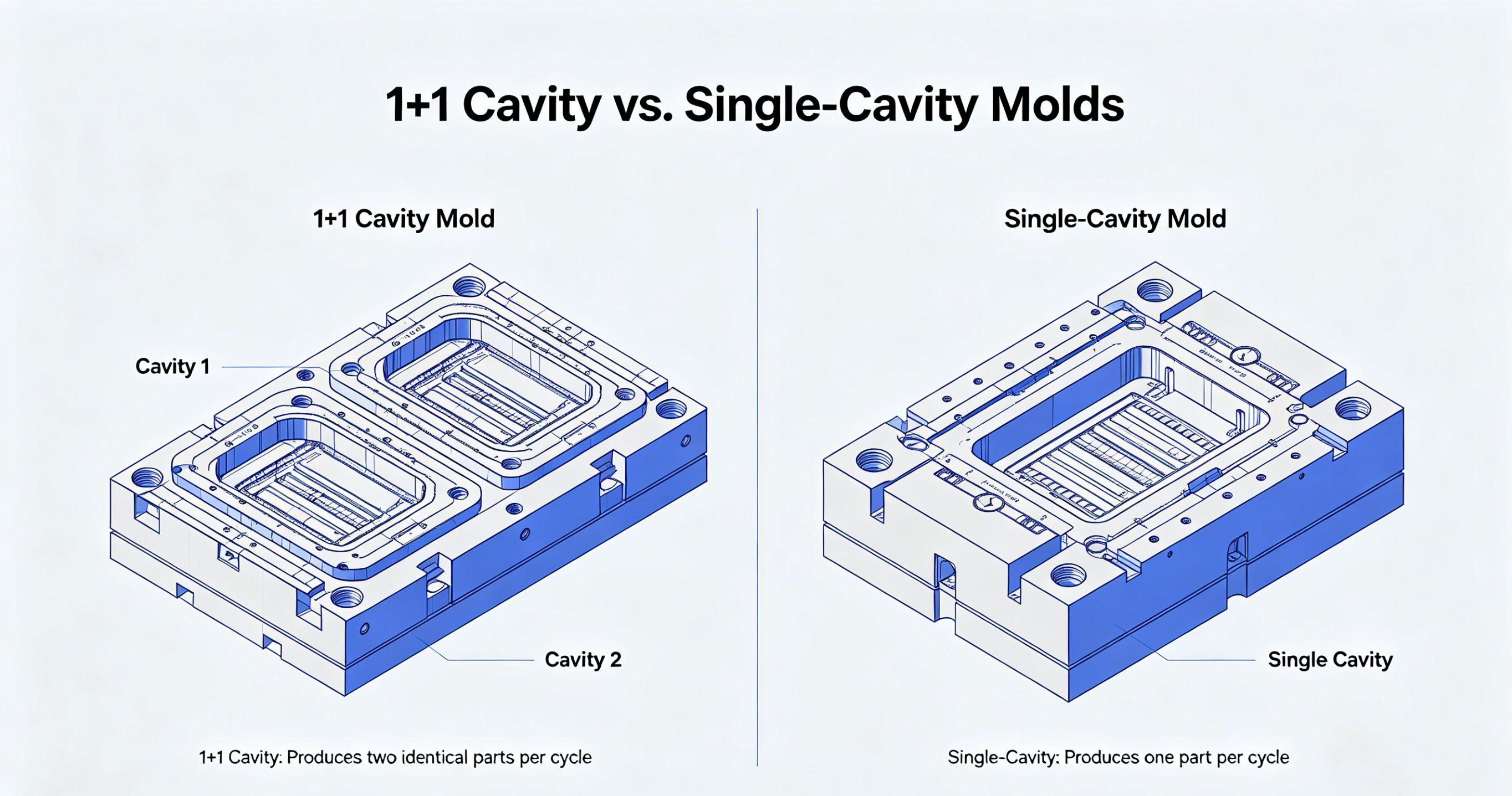

Opción A: Dos moldes separados de una sola cavidad (uno para la Parte A y otro para la Parte B).
Opción B: Un molde familiar con configuración de cavidades 1+1 (ambas piezas en la misma herramienta).
A primera vista, la opción A parece más sencilla. Pero para muchas aplicaciones, la opción B es la mejor opción , y he aquí por qué.
La razón más convincente para elegir un molde de 1+1 cavidades en lugar de dos moldes de una sola cavidad es la consistencia uniforme..
Piénselo de esta manera:
Dos moldes de una sola cavidad son como dos niños criados en hogares separados. Pueden parecer similares en el papel, pero han experimentado entornos diferentes, por lo que su 'comportamiento' (contracción, deformación, dimensiones finales) naturalmente diferirá.
Un molde de 1+1 cavidades es como gemelos idénticos criados en el mismo útero. Experimentan exactamente las mismas condiciones de principio a fin, por lo que se desarrollan en perfecta sincronización.
Cuando las piezas A y B se moldean en la misma herramienta, bajo la misma temperatura de fusión, presión de inyección, velocidad de enfriamiento y tiempo de ciclo, pasan por historias térmicas y mecánicas idénticas . El resultado:
Las tasas de contracción están sincronizadas.
Las direcciones de deformación coinciden.
El ajuste del ensamblaje es consistentemente perfecto en cada ciclo.
Este nivel de armonía dimensional es imposible de lograr con dos moldes separados funcionando en dos máquinas separadas.
Más allá de la calidad, el argumento financiero a favor de las cavidades 1+1 es igualmente convincente.
Factor de costo | Dos moldes de una sola cavidad | Un molde de cavidad 1+1 |
|---|---|---|
Costo de construcción del molde | Alto (dos herramientas completas) | Inferior (una herramienta, entre un 30% y un 40% más que una, pero mucho menos que dos) |
Utilización de la máquina | Dos máquinas de moldeo por inyección. | Una máquina de moldeo por inyección |
Mano de obra del operador | Dos operadores o el doble de tiempo de manipulación | Un operador, un ciclo de manipulación |
Espacio de piso | Duplica la huella | Huella de una sola máquina |
En términos reales, un molde de 1+1 cavidad normalmente cuesta entre un 30% y un 50% menos que dos moldes separados de una sola cavidad. Y durante la vida útil de la producción, los ahorros en energía, mano de obra y espacio se suman significativamente.
Puede que la gestión de inventario no sea lo primero en la mente de un diseñador de moldes, pero es una joya escondida del enfoque 1+1.
Con dos moldes de una sola cavidad: se produce la parte A el lunes y la parte B el martes. Si una máquina se estropea o se rechaza un lote, terminará con un inventario desequilibrado: un montón de A esperando a B, o viceversa.
Con un molde de 1+1 cavidades: cada toma produce un juego completo de A + B. Su inventario siempre estará perfectamente combinado. Ni exceso ni escasez. Las líneas de montaje funcionan sin problemas sin el dolor de cabeza de tener que hacer coincidir lotes.
Es un pequeño detalle que ahorra enormes dolores de cabeza logísticos.
Antes de apresurarse a especificar un molde de 1+1 cavidades, hay una condición no negociable :
Ambas piezas deben estar fabricadas con la misma resina, con el mismo paquete de colorantes y aditivos.
¿Por qué? Porque en un molde 1+1, ambas cavidades se alimentan desde el mismo colector de canal caliente o sistema de canal frío y, en última instancia, desde el mismo barril de plástico. Si la Parte A necesita ABS y la Parte B necesita PC, o una es negra y la otra blanca, una configuración 1+1 es imposible . No tendrás más remedio que construir dos moldes separados.
Ahora bien, aquí es donde los moldes de 1+1 cavidades se vuelven complicados. Incluso cuando cumple con el requisito del 'mismo material', todavía se enfrenta a un desafío de ingeniería importante: llenar dos geometrías de piezas diferentes desde la misma unidad de inyección.
Aquí es donde el equilibrio de la puerta se convierte en el factor decisivo.
Saldo de llenado: Ambas cavidades deben llenarse completamente al mismo tiempo.
Equilibrio de presión: Los perfiles de presión dentro de ambas cavidades deben ser lo más similares posible.
Equilibrio de temperatura: la masa fundida que ingresa a ambas cavidades debe tener una viscosidad similar.
En un molde tradicional de múltiples cavidades (por ejemplo, 4 cavidades que forman la misma pieza), el sistema de canales puede ser geométricamente simétrico, por lo que es fácil lograr el equilibrio natural. Pero en un molde 1+1 las dos partes podrán tener:
Diferentes volúmenes.
Diferentes espesores de pared.
Diferentes longitudes de flujo.
Diferente resistencia al flujo.
El plástico toma el camino de menor resistencia. Si la Parte A tiene paredes delgadas y es larga, mientras que la Parte B es gruesa y corta, la Parte B se llenará primero y es posible que la Parte A no se llene completamente antes de que el material comience a degradarse.
Estas son las herramientas en la caja de herramientas del diseñador de moldes:
Estrategia | Cómo funciona | Pros y contras |
|---|---|---|
Diferentes diámetros de corredor | Haga que el corredor hacia la parte más difícil de llenar sea más ancho y más corto para reducir la resistencia al flujo. | Bajo costo, pero requiere simulación de Moldflow; el ensayo y error es caro. |
Puertas restrictivas | Utilice una compuerta más pequeña en la parte más fácil de llenar para restringir artificialmente el flujo y retrasar su llenado. | Eficaces, pero las puertas pueden sobrecalentarse y causar degradación si son de tamaño insuficiente. |
Optimización de la ubicación de la puerta | Coloque la compuerta en la parte difícil en la ubicación de flujo más favorable (por ejemplo, con compuerta central). | Químicamente sólido, pero limitado por los requisitos de apariencia y geometría de la pieza. |
Compuerta secuencial de válvulas (canal caliente) | Programe las válvulas de canal caliente para que se abran en diferentes momentos: deje que la parte A comience a llenarse primero y luego abra la compuerta de la parte B un momento después. | Es el más preciso y flexible, pero costoso y requiere controles complejos. |
En un molde de 1+1 cavidades, diseñar el sistema de canales mediante conjeturas es una receta para el desastre . Insista siempre en un análisis de Moldflow antes de cortar acero. Una simulación adecuada le mostrará:
Mapas de contorno del tiempo de llenado (¿ambas cavidades se llenan simultáneamente?)
Presión en el momento del llenado (¿una cavidad está experimentando mucha más presión?)
Posiciones de líneas de soldadura y ubicaciones de trampas de aire.
Distribuciones de velocidad de corte en las compuertas.
Si la simulación muestra un desequilibrio, puede ajustar el diseño digitalmente , lo que le ahorrará semanas de prueba y error físico y miles de dólares en piezas desechadas.
Un molde 1+1 mal equilibrado se manifestará de estas formas dolorosas:
Desajuste dimensional entre piezas: cada pieza cumple con las especificaciones individualmente, pero cuando se ensamblan, no encajan correctamente: están demasiado apretadas o demasiado flojas.
Ventana de proceso estrecha: los operadores tienen poca o ninguna flexibilidad; una pequeña fluctuación de temperatura o presión produce una cascada de rechazos.
Compromisos de calidad: Es posible que deba rellenar demasiado una cavidad para llenar la otra, lo que provocaría rebabas, tensión residual excesiva o defectos estéticos en la primera parte.
Criterio | ✅ Elija una sola cavidad (dos moldes) | ✅ Elija 1+1 Cavidad (Un Molde) |
|---|---|---|
Materiales de las piezas | Diferentes resinas o colores | Misma resina y color. |
Volumen de producción | Muy bajo (prototipo/piloto) | Producción de volumen medio a alto |
Requisito de ajuste de montaje | Ajuste holgado, sin tolerancia estricta | Ajuste ajustado/de interferencia, requiere combinación |
Presupuesto | Capital inicial limitado | Dispuesto a invertir en diseño de canales equilibrados y Moldflow |
Complejidad del inventario | No es una preocupación | Quiere una coincidencia de piezas 1:1 para un inventario reducido |
Similitud de geometría de pieza | Muy diferentes (p. ej., uno grueso y otro fino) | Relativamente similar o manejable con equilibrio de puerta |
Si está evaluando un molde de 1+1 cavidades, siga estos pasos:
Confirme la compatibilidad de materiales y colores. Si no coinciden, deténgase y opte por dos cavidades individuales.
Cree una simulación de Moldflow. No te saltes este paso. Es el seguro más barato que puedes comprar.
Diseñar el sistema de corredores para el equilibrio. Utilice diámetros de canal variables, ajustes del tamaño de la compuerta y, si está justificado, compuerta secuencial de válvulas.
Plan de mantenimiento. Un molde equilibrado 1+1 requiere una verificación periódica de que el desgaste no haya alterado el equilibrio; inspeccione las dimensiones de la compuerta con regularidad.
Elegir entre dos moldes de una sola cavidad y un molde de 1+1 cavidad no se trata de cuál es 'mejor' en términos absolutos, sino de cuál es mejor para su aplicación específica..
Cuando las piezas comparten el mismo material y color, y cuando se invierte el esfuerzo de ingeniería (y un costo modesto) para equilibrar adecuadamente el sistema de guía y compuerta, el molde de cavidad 1+1 ofrece:
Calidad de ensamblaje superior mediante contracción y deformación combinadas.
Menor costo de herramientas en comparación con dos moldes separados.
Logística simplificada con emparejamiento de inventario 1:1.
Es un caso clásico de "mejor juntos" y, cuando se ejecuta bien, el molde de cavidad 1+1 es una de las decisiones más inteligentes que puede tomar un ingeniero de producto.
