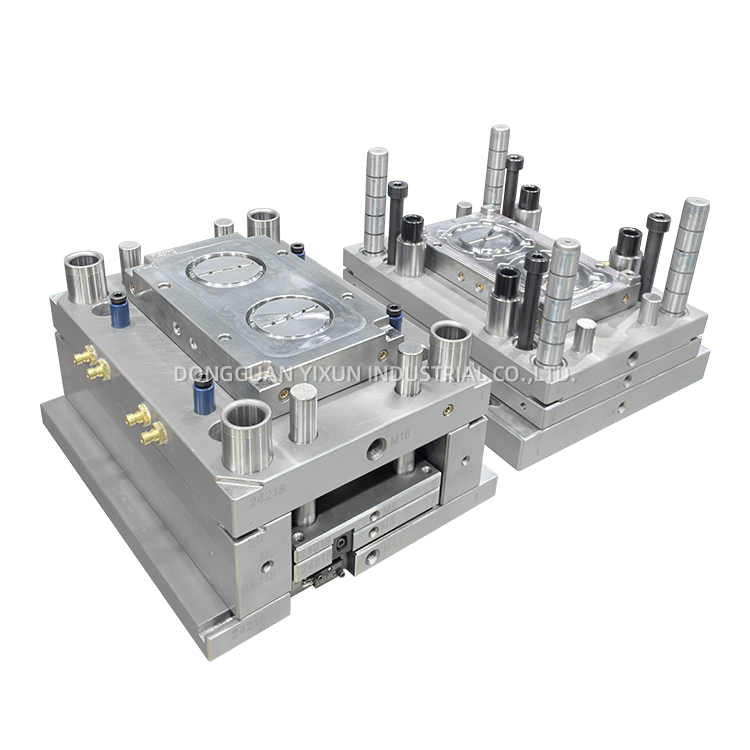

Primero, definamos al enemigo: el socavo. Un poco de recaído es cualquier protuberancia o depresión en una parte que evite su eliminación directa del molde en la dirección de apertura principal (o tirón núcleo).
Imagine tratar de eliminar una forma cuadrada de un agujero redondo; no funcionará. En las piezas de plástico, los socavos son comunes como agujeros laterales, ganchos internos o pestillos externos. Para resolver esto, necesitamos un movimiento que no sea solo hacia arriba y hacia abajo.
Un control deslizante es un mecanismo que se mueve horizontalmente (o en un ligero ángulo) para desconectarse de un interruptor antes de que se abra el molde principal.
Cómo funciona:
el método de accionamiento más común es usar un pasador en ángulo (o pin de leva). A medida que las dos mitades del molde comienzan a abrirse, el pasador de ángulo fijo se desliza a través de un buje en el control deslizante, lo que lo obliga a moverse de lado en sus rieles de guía. Este movimiento lateral saca el núcleo del control deslizante fuera del interruptor. Una vez claro, el molde puede abrirse completamente, y la pieza puede ser expulsada normalmente.
Características clave:
Impulsado por: la acción de apertura del molde.
Movimiento: Principalmente horizontal.
Fuerza: alta. Son robustos y pueden formar socios grandes o profundos.
Ubicación: Normalmente se utiliza para socavados externos o de paredes laterales.
Ejemplo del mundo real: el mango lateral de una herramienta eléctrica, el puerto USB de la carcasa de una computadora o el pestillo de una caja de herramientas.
Un elevador es una solución más elegante para socavados internos. Combina hábilmente la acción de expulsión con la liberación socavada en un solo movimiento.
Cómo funciona:
Se monta un elevador en la placa eyectora. Cuando las varillas de empuje de la máquina de inyección avanzan, toda la placa eyectora avanza. El elevador, que se encuentra en ángulo dentro de un bloque guía o una ranura mecanizada en el núcleo, se ve obligado a seguir este camino. Esto da como resultado un movimiento combinado: se mueve hacia arriba y hacia afuera simultáneamente. Este movimiento hacia afuera lo aleja del corte interno mientras empuja la pieza fuera del núcleo.
Características clave:
Impulsado por: El sistema de expulsión.
Movimiento: Un movimiento compuesto diagonal (arriba + afuera).
Fuerza: Moderada. El pasador en ángulo puede ser un punto débil, por lo que es mejor para cortes internos más pequeños.
Ubicación: Casi exclusivamente para socavados internos.
Ejemplo del mundo real: los clips de retención internos dentro de la carcasa de un teléfono, el mecanismo de pestillo dentro de la tapa de un recipiente de alimentos o los tornillos internos con muescas.
| Elevador | deslizante | de funciones |
|---|---|---|
| Fuerza impulsora | Apertura del molde | Sistema de eyección |
| Dirección de movimiento | horizontales/laterales | Diagonal (Vertical + Lateral) |
| Ideal para | Recortes externos | Recortes internos |
| Complejidad y costo | Superior (más componentes) | Más bajo (diseño más simple) |
| Fortaleza | Alto | Moderado |
Como diseñador de moldes, seleccionar el mecanismo correcto es fundamental. Aquí está el proceso de pensamiento:
Ubicación del corte: este es el factor principal. ¿Está por fuera o por dentro?
Profundidad del corte: Los controles deslizantes manejan mejor los cortes más profundos debido a su construcción robusta.
Línea de partición y estética: los controles deslizantes pueden dejar líneas testigo visibles en el exterior de la pieza. Los levantadores mantienen su acción oculta en el interior.
Espacio y costo del molde: Los controles deslizantes requieren más espacio en el exterior del molde, lo que potencialmente aumenta el tamaño y el costo del molde. Los elevadores operan dentro del espacio existente en la placa eyectora.
En el mundo del moldeo por inyección, los controles deslizantes y los elevadores son las llaves maestras que desbloquean diseños de piezas complejas. Transforman un sencillo molde de dos placas en un sofisticado sistema de acción múltiple.
En pocas palabras:
Utilice un control deslizante para sacar un núcleo desde un lado.
Utilice un elevador para empujar y inclinar desde el interior.
Comprender estos mecanismos no es sólo cosa de los diseñadores de moldes. Para los desarrolladores e ingenieros de productos, diseñar con esto en mente desde el principio (considerando los ángulos de salida, la profundidad del corte y el acceso a las herramientas) puede generar piezas que no solo sean funcionales sino también más fáciles y económicas de fabricar. Es donde se unen el diseño inteligente de productos y la magistral ingeniería de moldes.
