1. El principio de fabricación de los engranajes de plástico:
Principalmente utilizando el proceso de moldeo por inyección, se inyecta material plástico fundido de alta temperatura en el molde. Después de enfriarse en el molde, el plástico formará un engranaje con una forma específica. El costo de hacer engranajes de plástico es más bajo que el de los engranajes metálicos, y se pueden agregar colores y otros aditivos especiales para satisfacer las diferentes necesidades de los clientes.
2. Aplicación Alcance de engranajes de plástico:
Los engranajes de plástico tienen una amplia gama de aplicaciones, principalmente cubriendo los campos de electrodomésticos, equipos médicos, automóviles, robots y otros equipos mecánicos. Al mismo tiempo, en algunos campos de fabricación, la aparición de engranajes de plástico mejorará aún más la eficiencia y la calidad de toda la industria. Aunque la capacidad de carga de los engranajes de plástico es relativamente limitada, sus ventajas livianas y de costos continuarán expandiendo su tendencia de aplicación en ciertos campos.

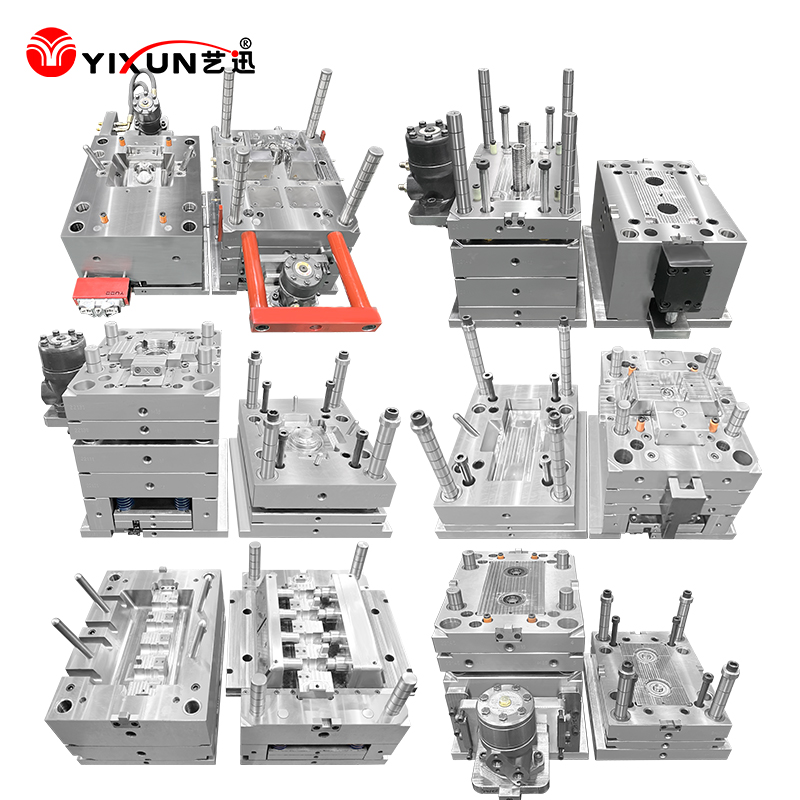

Nos especializamos en el diseño y fabricación de moldes de inyección de alta precisión para engranajes de plástico y polvo metálico. Nuestros moldes, que prestan servicios a industrias que van desde la automoción hasta la robótica, pasando por dispositivos médicos y electrónica de consumo, producen engranajes que cumplen con los estándares más exigentes en materia de reducción de ruido, eficiencia de transmisión y confiabilidad a largo plazo.
Desde engranajes en miniatura de menos de 1 mm hasta componentes de transmisión de gran diámetro, transformamos el diseño de su engranaje en una realidad fabricable con una precisión inigualable.
| Capacidad | Especificación técnica y detalle | Beneficio para usted |
|---|---|---|
| Mecanizado de ultra alta precisión | • Tolerancias: Logre tolerancias del perfil de los dientes de los engranajes dentro de ±0,005 mm (5 µm). • Equipos: CNC de 5 ejes, Tornos CNC tipo suizo, Rectificadoras de plantilla, Electroerosionadoras por hilo. • Control de perfil: tallado/corte de engranajes dedicado o electroerosión de precisión para perfiles de espiral. | Garantiza la suavidad del engranaje, minimiza el juego y el ruido y garantiza un rendimiento constante durante millones de ciclos. |
| Análisis avanzado de flujo y enfriamiento del molde | • Análisis previo: simulación completa de Moldflow® para llenado, empaque y enfriamiento de engranajes específicos. • Predicción de deformación: análisis centrado en minimizar el descentramiento circular y la distorsión de los dientes. | Optimiza el diseño del molde desde el principio, previene defectos de contracción en los dientes, reduce los ciclos de prueba y garantiza la estabilidad dimensional. |
| Tratamientos y revestimientos de superficies especializados | • Opciones: Níquel-PTFE, DLC (carbono similar al diamante), TiN, cromado, nitruración especializada. • Aplicación: Aplicado a núcleos/cavidades, pasadores expulsores y deslizadores. | Extiende drásticamente la vida útil del molde, reduce el desgaste en perfiles de dientes críticos, mejora el desmolde y minimiza el tiempo de inactividad por mantenimiento. |
| Experiencia en microengranajes y moldeado en miniatura | • Escala: Moldes para engranajes con módulo tan fino como 0,1 y DE inferior a 2 mm. • Tecnología de expulsión: micropasadores, expulsores de manga o sistemas de expulsión asistidos por aire. | Permite la miniaturización de dispositivos (médicos, microaccionamientos, ópticos) con una producción impecable de engranajes pequeños. |
| Soluciones integradas de descompuerta automatizada | • Diseño: Compuertas de corte en molde, sistemas de canal caliente o accesorios de desgasificación automática. • Enfoque: Proteger los delicados dientes de los engranajes contra daños durante la separación. | Protege la geometría crítica de los engranajes, reduce el posprocesamiento, reduce el costo de mano de obra y mejora la calidad general de las piezas. |
Automoción: elevalunas, ajustadores de asientos, sistemas de limpiaparabrisas, actuadores de transmisión, engranajes de bombas (aceite, agua, combustible).
Médico y dental: accionamientos de herramientas manuales quirúrgicas, engranajes de bombas en dispositivos de diagnóstico, transmisiones de taladros dentales, mecanismos de bombas de insulina.
Electrónica de consumo: trenes de engranajes de impresoras/escáneres, sistemas de accionamiento de lentes de cámaras, engranajes de actuadores domésticos inteligentes, mecanismos de juguetes de precisión.
Industrial y robótica: engranajes codificadores, componentes de servomotores, accionamientos de juntas robóticas, componentes de sistemas transportadores, engranajes medidores.
Electrodomésticos: Cajas de cambios para batidoras, accionamientos para licuadoras, mecanismos de temporizador, engranajes actuadores para electrodomésticos inteligentes.
DFM centrado en engranajes (diseño para fabricación): revisamos el diseño de su engranaje no solo como una pieza, sino como un componente moldeado. Asesoramos sobre los ángulos de inclinación óptimos para los flancos de los dientes, los radios de los filetes de las raíces, las ubicaciones de las puertas en relación con el perfil del diente y la uniformidad del espesor de la pared para garantizar un embalaje sin marcas de hundimiento.
Estructura del molde que prioriza la rigidez: los moldes de engranajes requieren una rigidez excepcional para soportar altas presiones de inyección sin deflexión. Utilizamos aceros de alta calidad (p. ej., Stavax, H13) y diseñamos con placas de soporte masivas y sistemas de guía precisos para mantener la alineación.
El enfriamiento es fundamental: el enfriamiento desigual provoca deformaciones, lo que afecta directamente el descentramiento del engranaje. Diseñamos canales de enfriamiento conformes siempre que sea posible, especialmente alrededor del núcleo del engranaje, para garantizar una extracción de calor uniforme y una geometría de diente estable.
Eyección sin daño: Expulsar una pieza con dientes delicados es un gran desafío. Empleamos eyectores de manguito, elevadores o válvulas de asiento de aire cuidadosamente colocados para aplicar una fuerza suave y perfectamente equilibrada sin dejar marcas ni provocar deformaciones.
Aceros de base de molde: P20, H13, S136, Stavax ESR, 1.2344 (para aplicaciones de alto desgaste).
Estándares de engranajes admitidos: estándares AGMA (americano), DIN (alemán), JIS (japonés), ISO.
Garantía de calidad: Inspección completa por CMM de los moldes del primer artículo, comprobaciones del proyector de perfiles de engranajes y pruebas de muestra de engranajes para detectar ruido, descentramiento y resistencia.
Certificaciones: Sistema de gestión de calidad ISO 9001:2015. Cumple con las normas IATF 16949 para proyectos automotrices.
Consulta y viabilidad: revisión de planos de engranajes 2D/3D, selección de materiales y requisitos de volumen.
Simulación y cotización: realice análisis de Moldflow y proporcione una propuesta técnica y comercial detallada.
Finalización del diseño: sesión colaborativa de DFM para finalizar el diseño de moldes y engranajes.
Fabricación de precisión: mecanizado, tratamiento térmico y acabado internos completos.
Montaje y prueba: montaje de moldes, muestreo inicial en nuestras prensas de inyección de precisión.
Inspección y aprobación: medición integral de engranajes de muestra y refinamiento del molde si es necesario.
Entrega y soporte: Envío seguro de molde y provisión de soporte técnico continuo.
