Descripción general del producto

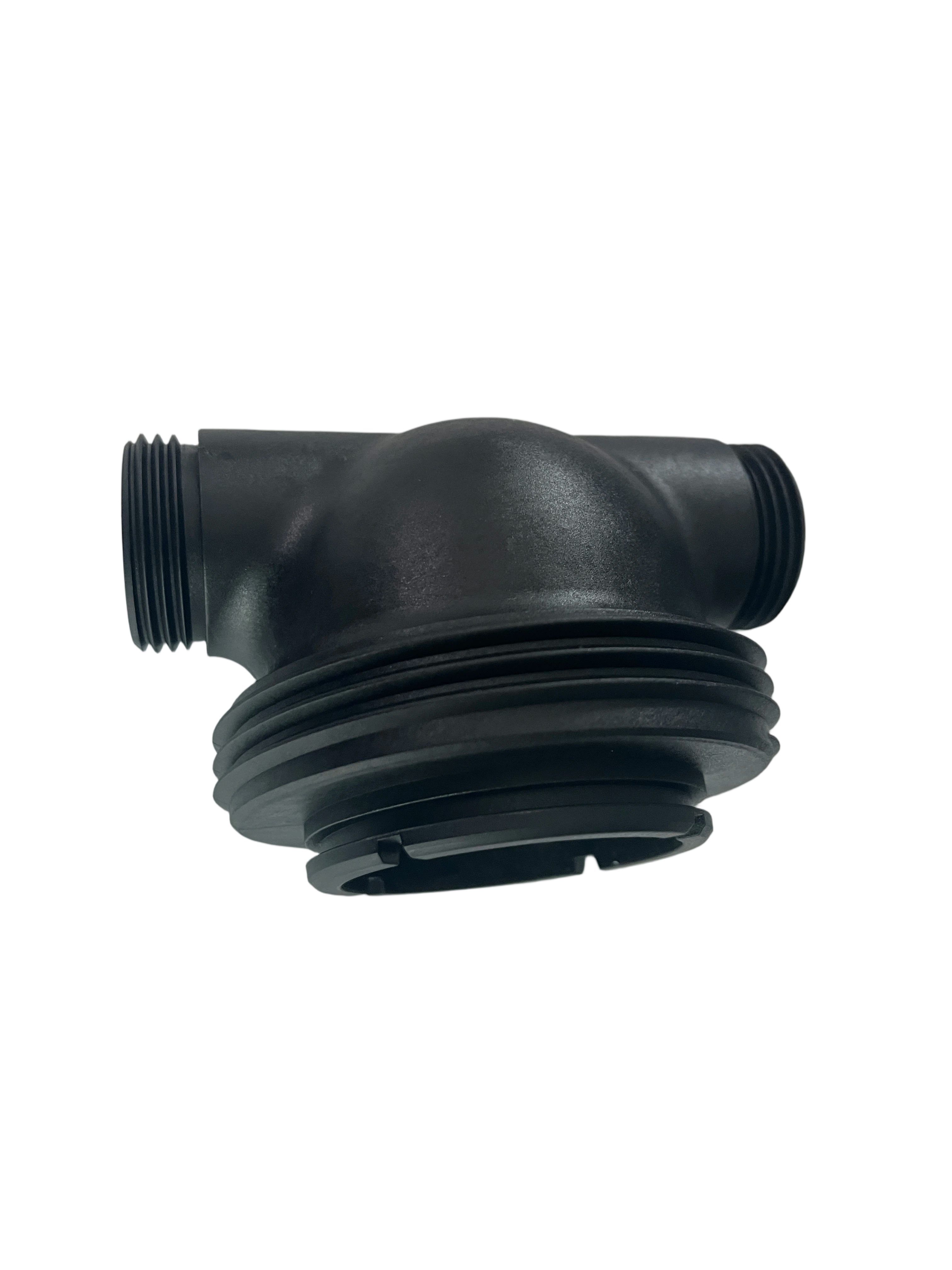

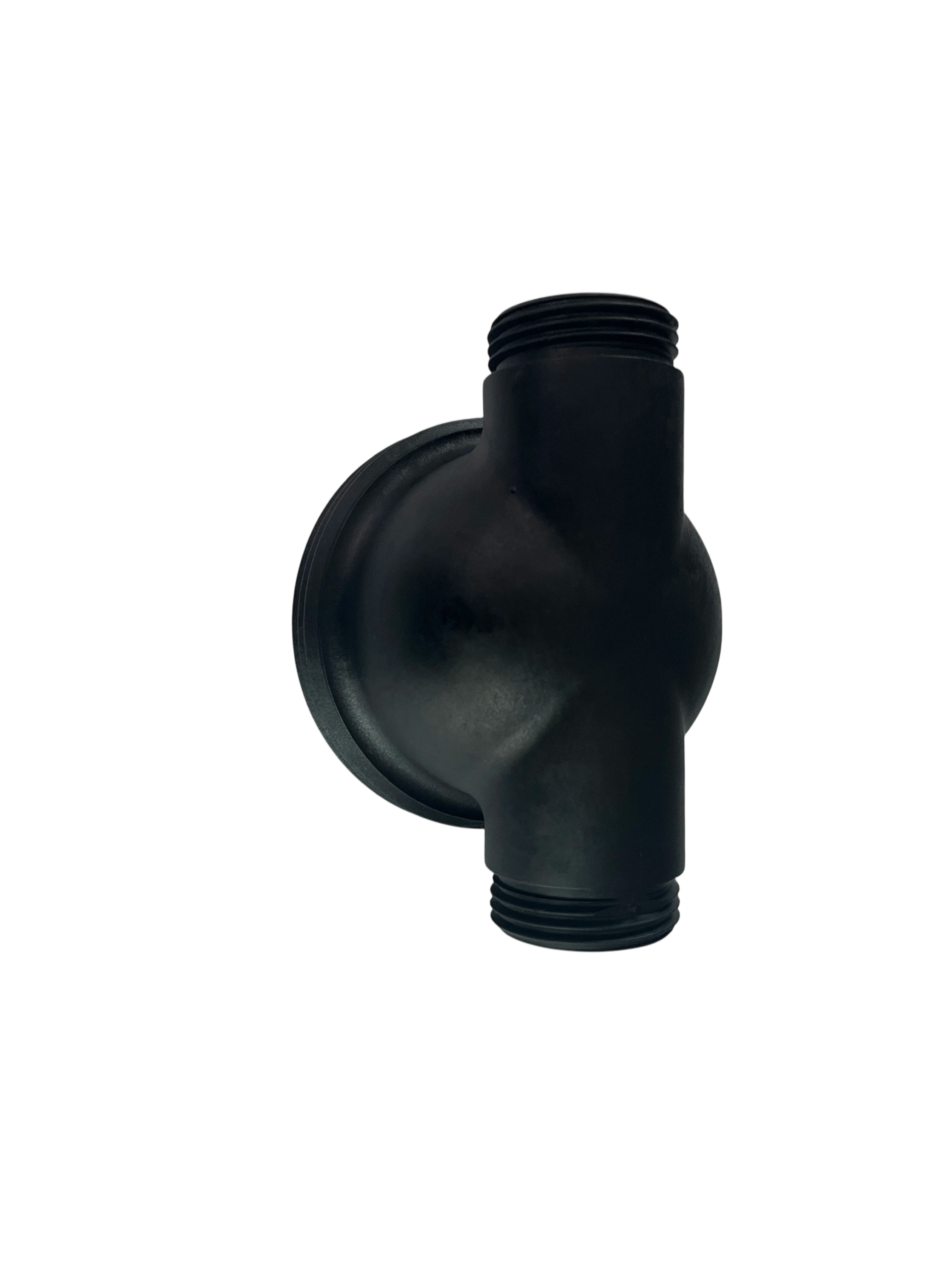

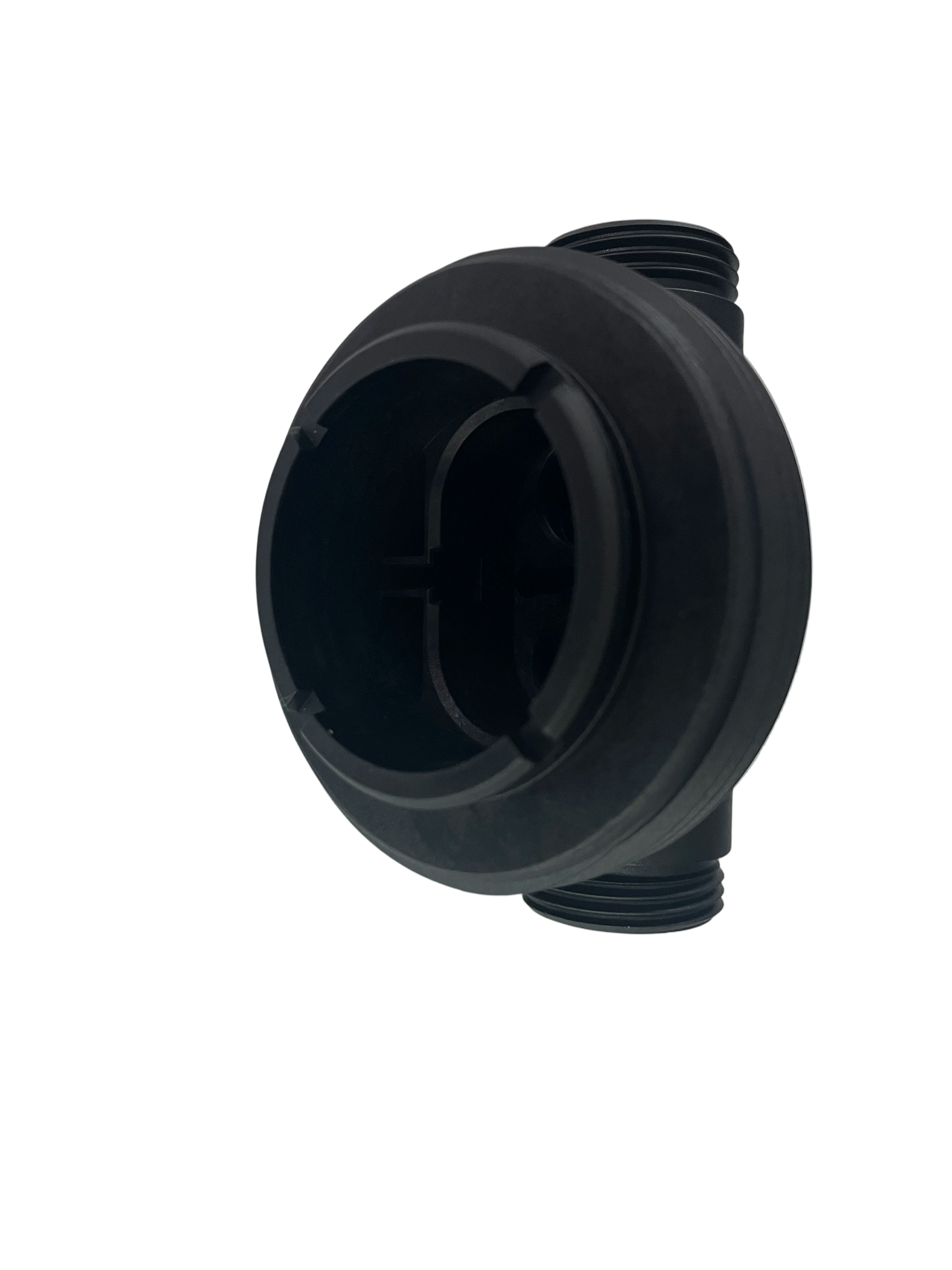

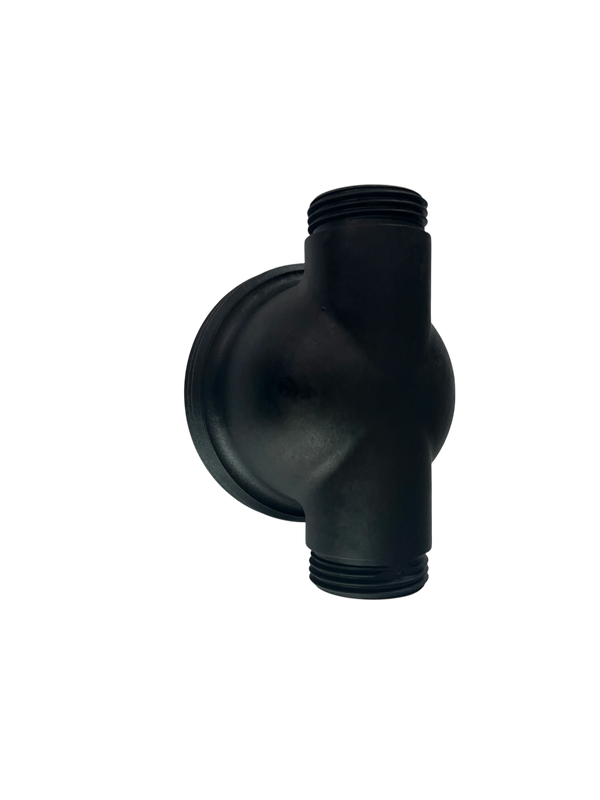

Se trata de un molde de inyección de cavidad 1*1 de alta precisión, diseñado específicamente para fabricar accesorios de tubería industriales de tres vías a partir de plástico reforzado con fibra de vidrio PA66+30 %. Construidas con acero para moldes de primera calidad tratado térmicamente según HRC 48-52 y terminadas con una textura de superficie estándar VDI27, estas herramientas ofrecen una resistencia al desgaste excepcional, estabilidad dimensional y una calidad de superficie constante para componentes de sistemas de fluidos de alto rendimiento. Con un sistema de subcompuerta directa, el molde garantiza un flujo de fusión equilibrado, un mínimo de residuos en la compuerta y un llenado óptimo para la compleja geometría del conector de tres vías. Optimizado específicamente para la alta rigidez y abrasividad del PA66 relleno de vidrio, este molde mitiga eficazmente los desafíos comunes del moldeo, como fibras flotantes en la superficie, deformación y contracción desigual, lo que lo convierte en la solución ideal para la producción de accesorios de tubería duraderos y de alta precisión.
Especificaciones principales del producto
| Parámetros detallados | del artículo de especificación |
| Cavidad del molde | Cavidad única 1*1, optimizada para precisión y exactitud dimensional de accesorios de tubería de tres vías |
| Material aplicable | PA66+30%GF (Nylon 66 + 30% Plástico Reforzado con Fibra de Vidrio) |
| Sistema de puerta | Subcompuerta directa, flujo de fusión equilibrado, residuos mínimos en la compuerta, sin marcas visibles en superficies críticas |
| Acero del molde y dureza | Acero para moldes de alta calidad, tratado térmicamente según HRC 48-52, excelente resistencia al desgaste y a la fatiga térmica |
| Acabado superficial | Textura estándar VDI27, acabado mate consistente, oculta pequeñas imperfecciones de moldura |
| Aplicación moldeada | Accesorios de tubería de tres vías personalizados/componentes de sistemas de fluidos/piezas de plomería industrial |
| Compatibilidad de producción | Máquinas de moldeo por inyección estándar, adecuadas para moldeo de material GF a alta presión. |
| Característica de producción | Alta precisión, baja tasa de defectos, larga vida útil, ideal para producción a mediana y gran escala |
Diseño y fabricación de moldes avanzados
1. Diseño de cavidades 1*1 para control de precisión
El diseño de una sola cavidad 1*1 permite centrarse completamente en la compleja geometría del accesorio de tubería de tres vías. Esta configuración garantiza un flujo de fusión uniforme, una refrigeración consistente y un estricto control dimensional en cada característica crítica, incluidos los puertos roscados, las superficies de sellado y los canales internos, eliminando el riesgo de desequilibrio común en las configuraciones de múltiples cavidades.
2. Construcción de acero para moldes de alta dureza
Construidas con acero para moldes de primera calidad tratado térmicamente según HRC 48-52, estas herramientas ofrecen una resistencia excepcional a los efectos abrasivos de la fibra de vidrio en PA66+30GF. La dureza uniforme evita rayones, desgaste y deformación de la superficie durante tiradas de producción largas, lo que garantiza que el molde mantenga su precisión y exactitud dimensional durante millones de disparos.
3. Sistema de subcompuerta directa para geometría compleja
El diseño de la subcompuerta directa está estratégicamente ubicado para alimentar material directamente a la sección de paredes gruesas del accesorio, lo que garantiza un llenado completo y equilibrado de los tres puertos. Esto minimiza la tensión interna, reduce el riesgo de deformación en la geometría curva de tres vías y deja residuos mínimos en la puerta para facilitar el posprocesamiento.
4. Acabado superficial VDI27 para durabilidad industrial
Tanto la superficie de la cavidad como la del núcleo tienen un acabado con la textura estándar VDI27, que enmascara eficazmente imperfecciones superficiales menores y fibras flotantes comunes en las piezas de nailon rellenas de GF. El acabado mate uniforme proporciona una apariencia profesional y duradera al mismo tiempo que mejora el desmoldeo y reduce la visibilidad de los rayones en servicio.
5. Enfriamiento optimizado para accesorios de paredes gruesas
El molde está diseñado con canales de enfriamiento de precisión adaptados a la geometría gruesa y multidireccional del conector de tres vías. Este diseño garantiza una refrigeración uniforme en todos los puertos, lo que evita una contracción desigual, marcas de hundimiento y deformaciones, algo fundamental para mantener conexiones roscadas herméticas en aplicaciones de fluidos.
Adaptabilidad del material y ventajas principales
PA66+30GF es un plástico de ingeniería de alto rendimiento apreciado por su excepcional resistencia, resistencia al calor y resistencia química, lo que lo hace ideal para accesorios de tuberías industriales. Este molde personalizado está diseñado específicamente para aprovechar estas propiedades:
Resistencia a la abrasión: El acero para moldes HRC 48-52 resiste el material abrasivo GF, extendiendo la vida útil del molde y manteniendo la precisión.
Calidad de la superficie: La textura VDI27 oculta las fibras de la superficie, brindando un acabado limpio y profesional para uso industrial.
Integridad estructural: la subcompuerta directa y el sistema de enfriamiento optimizado minimizan la tensión interna, evitando la deformación y garantizando conexiones roscadas a prueba de fugas.
Estabilidad a largo plazo: la construcción de acero de alta dureza garantiza una calidad constante de las piezas, incluso después de millones de disparos.
Aplicaciones clave
Este molde de inyección de alta precisión está diseñado para fabricar una amplia gama de accesorios para tuberías industriales de tres vías y componentes de sistemas de fluidos, que incluyen:
Conectores de sistemas hidráulicos y neumáticos.
Componentes de plomería industrial y transferencia de fluidos.
Piezas de sistemas de refrigeración y climatización para automóviles
Accesorios de nailon GF personalizados que requieren alta resistencia y resistencia química
Garantía de calidad y soporte posventa
Cada molde de inyección se somete a un riguroso proceso de control de calidad de varias etapas, que incluye:
Dureza del acero y verificación del material.
Comprobaciones de precisión dimensional de todas las características críticas del molde, incluidos los perfiles de rosca y las superficies de sellado.
Inspección del acabado superficial de la cavidad y el núcleo texturizados VDI27
Ejecuciones de prueba de moldes para validar el tiempo del ciclo, la funcionalidad de la puerta y la calidad de las piezas.
Brindamos soporte posventa integral, que incluye orientación sobre el mantenimiento de moldes, resolución de problemas técnicos y servicios de modificación, para garantizar que su producción se desarrolle sin problemas en los años venideros.
