Pins de eyectores en moldes de inyección: funciones, tipos y problemas comunes

1. El papel de los pasadores del eyector

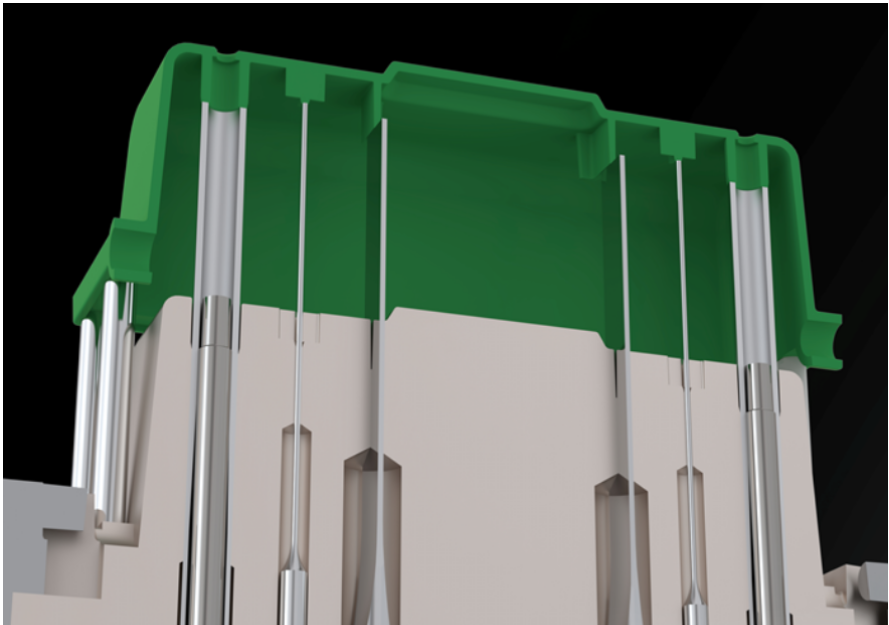

Después de que el plástico fundido llena la cavidad del moho y se enfría, a menudo se adhiere firmemente al núcleo o la cavidad. Los pasadores de eyectores sirven a tres propósitos principales:
✅ Automatizar la eyección de la parte: elimina la eliminación manual, acelerando la producción.
✅ Prevenir la deformación de la parte: garantiza una distribución de fuerza uniforme durante la expulsión.
✅ Manejar geometrías complejas: funciona bien para costillas profundas, paredes delgadas y socavos.

2. Tipos de pasadores de eyectores

Diferentes piezas de plástico requieren diferentes diseños de pasadores de eyectores:

3. Problemas y soluciones de pines comunes del eyector

Problema 1: Jamming de pines eyectores

❌ Causas:

• Atención ajustada entre el pasador y el molde (espacio ideal: 0.01–0.02 mm)

• Expansión térmica debido a altas temperaturas de moho

• Falta de lubricación o desgaste

✅ Soluciones:

• Pulir o ver el orificio del alfiler para un movimiento más suave

• Use lubricantes de alta temperatura (por ejemplo, grasa a base de grafito)

• Actualizar a pines recubiertos (por ejemplo, nitruro de titanio)

Problema 2: Marcas de pines eyectores

❌ Causas:

• Diámetro de pasador pequeño que causa alta presión localizada

• Eyección prematura (parte no completamente enfriada)

✅ Soluciones:

• Aumentar el diámetro del pasador o el interruptor a los eyectores de la cuchilla

• Ajustar el tiempo de expulsión y la velocidad

Problema 3: rotura de pines

❌ Causas:

• Acero de baja calidad (baja tenacidad)

• Desalineación o fuerza de eyección excesiva

✅ Soluciones:

• Use acero de alto grado (por ejemplo, Assab 8407)

• Verifique la alineación de la placa del eyector

4. ¿Cómo seleccionar el pin del eyector correcto?

1. Parte de geometría:

• Costillas profundas? → Eyectores de manga

• Paredes delgadas? → Eyectores de cuchilla

2. Material plástico:

• ABS/PP → Pins estándar

• Nylon relleno de vidrio → pines endurecidos o recubiertos

3. Esperanza de vida del molde:

• Pintos de producción de alto volumen → titanio para resistencia al desgaste

Conclusión

Los pasadores de eyectores pueden parecer componentes menores, pero afectan significativamente el rendimiento del moho y la calidad de pieza. Al elegir el tipo correcto, optimizar la configuración de eyección y realizar un mantenimiento regular, los fabricantes pueden prevenir defectos y maximizar la productividad.
