| Cantidad: | |
|---|---|
YIXUN mold
3926909090
Material:
ABS/PA66: alta resistencia estructural (resistencia a la tracción ≥ 70 MPa), resistencia al impacto y estabilidad dimensional, adecuada para escenarios de integración de carga.
Características estructurales centrales:

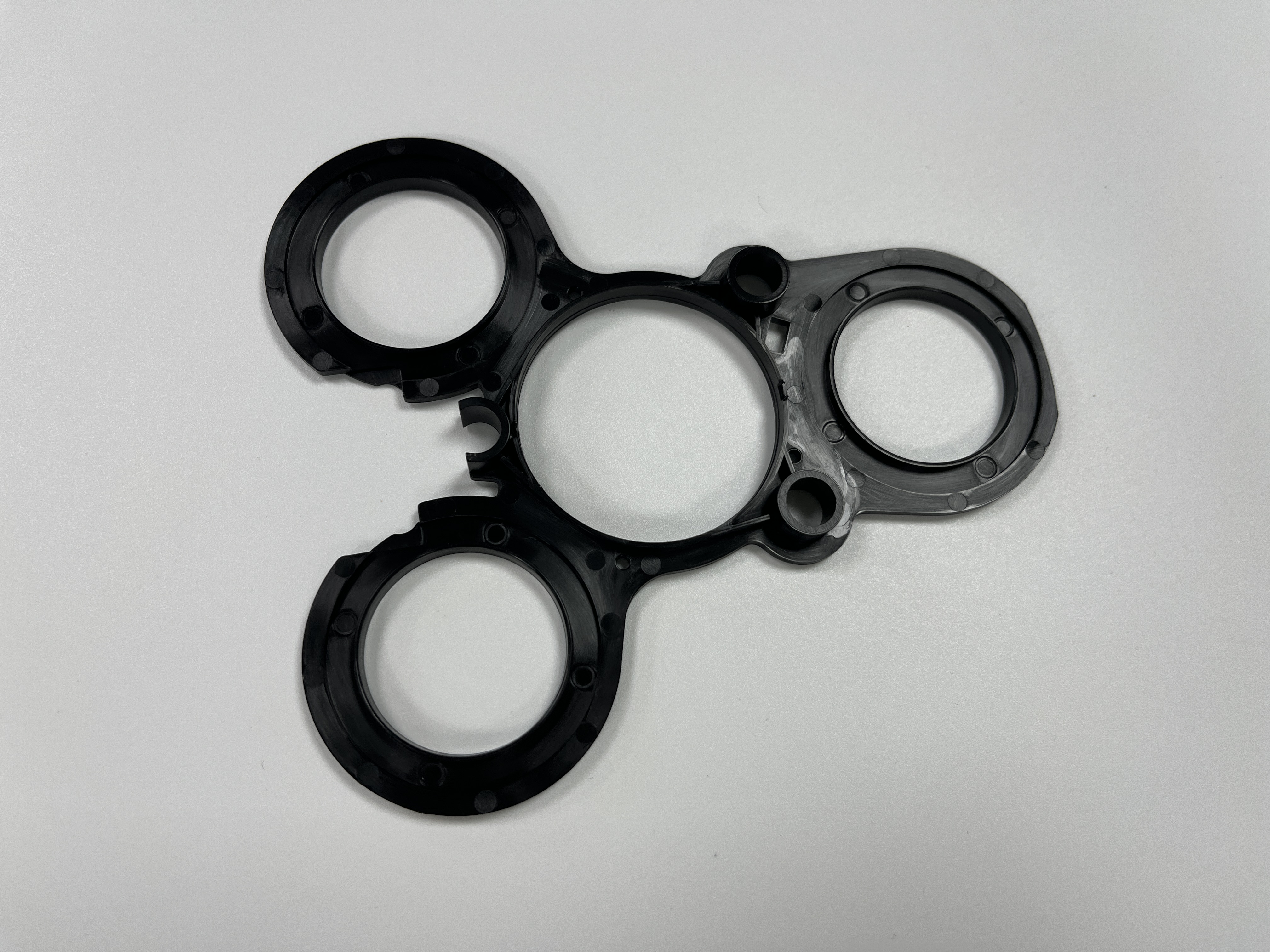

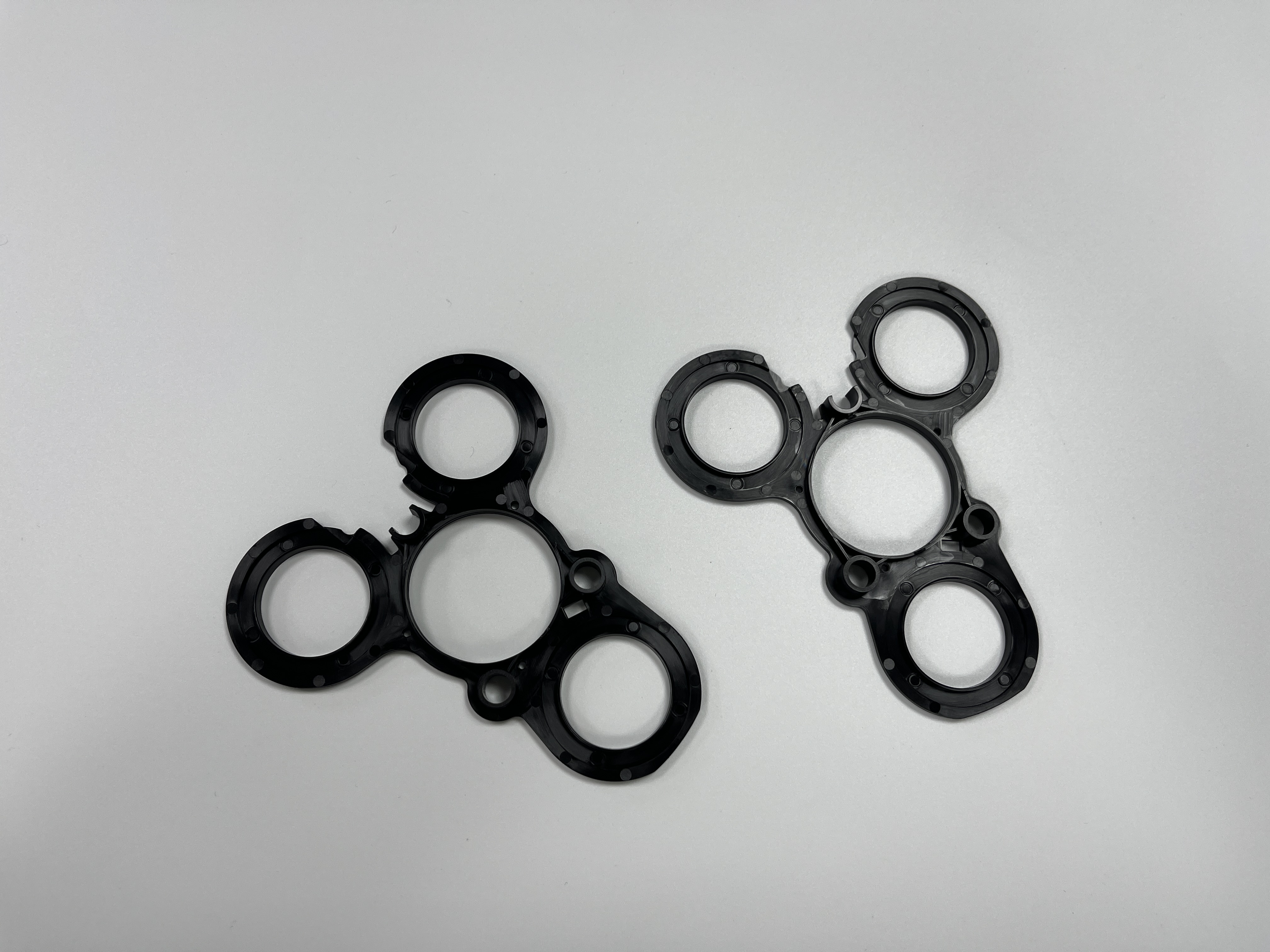

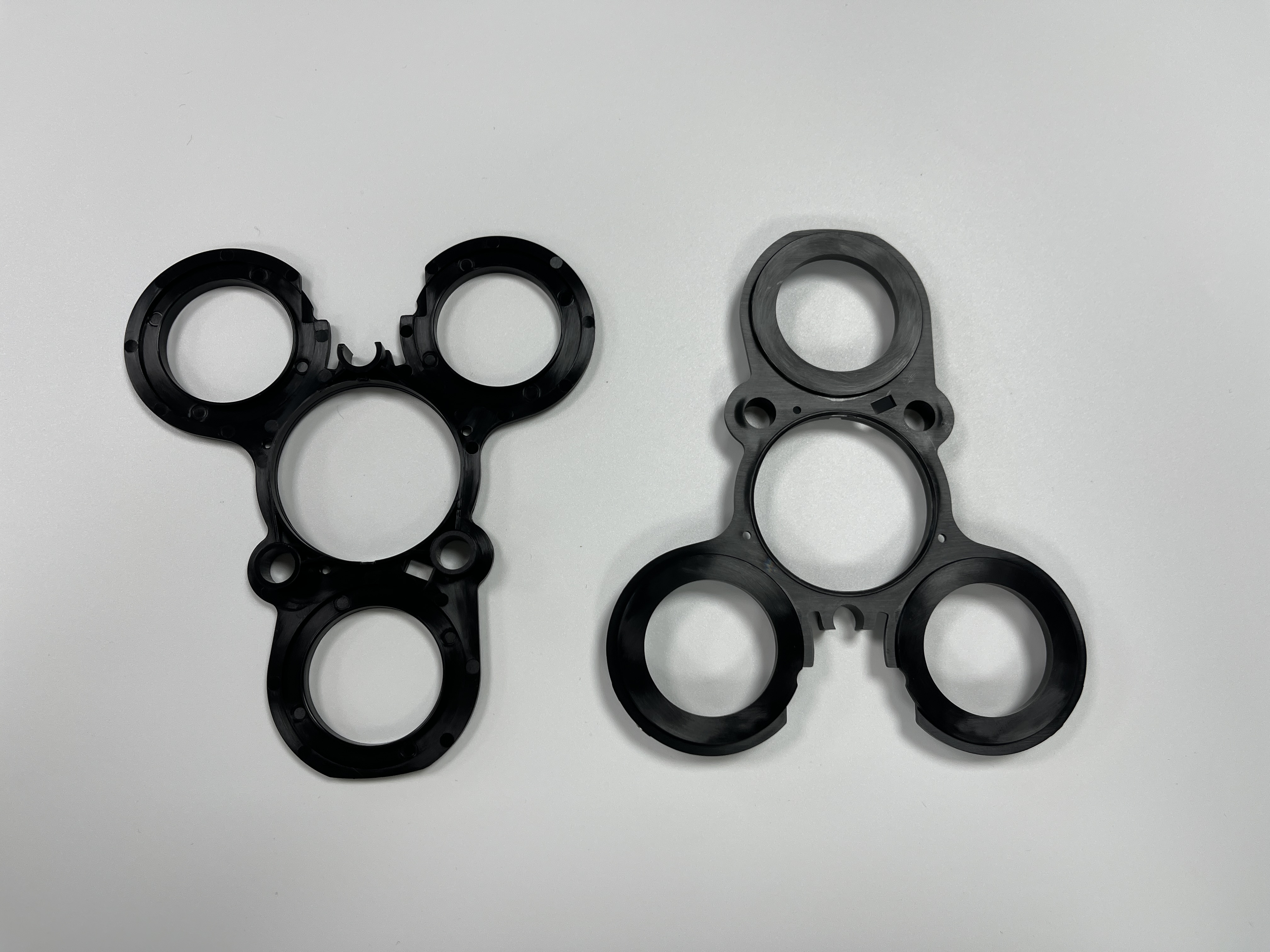

1 anillo central grande + 3 anillos pequeños periféricos: optimizado para alojar componentes de diferentes tamaños (por ejemplo, tubos, sensores, módulos), con nervaduras reforzadas que conectan los anillos para evitar la deformación bajo una carga radial de 300 N.
Protuberancias de posicionamiento: las pestañas de alineación incorporadas dentro/alrededor de cada anillo garantizan una precisión de ±0,1 mm al acoplarse con los componentes objetivo.
Compatibilidad universal: diámetros de anillo personalizables (central: 20–50 mm; periférico: 10–25 mm) para adaptarse a dimensiones de piezas específicas.
Control dimensional del anillo: las cavidades mecanizadas por CNC de 5 ejes (tolerancia ±0,05 mm) garantizan diámetros interiores y exteriores consistentes en todos los anillos, algo fundamental para el ajuste de los componentes.
Manejo de costillas y cortes: Los mecanismos deslizantes forman nervaduras reforzadas y pestañas de posicionamiento sin dañar los delicados bordes del anillo durante la expulsión.
Enfriamiento uniforme: Los canales de enfriamiento conformes siguen el contorno del anillo/nervadura, lo que reduce el tiempo del ciclo en un 20 % y elimina la deformación en la estructura integrada.
| Especificación | de parámetros | Propósito |
|---|---|---|
| Temperatura de fusión | 260–280°C | Garantiza un flujo suave en las intersecciones de nervaduras y anillos (sin huecos). |
| Temperatura del molde | 80–100°C | Mantiene la estabilidad dimensional de los anillos interconectados. |
| Inyección | 1000–1200 barras | Rellena secciones de nervaduras delgadas (de 1,5 a 2 mm de ancho) para lograr integridad estructural. |
| Tiempo de enfriamiento | 45-55 años | Cura completamente la estructura integrada para evitar la deformación posterior al molde. |
Integración centralizada: organiza 4 componentes en un solo montaje, lo que reduce el tiempo de montaje en un 40 % frente al posicionamiento individual.
Alta rigidez: el diseño de nervaduras reforzadas resiste la flexión/torsión, incluso en entornos de alta vibración (probado con vibración 5G durante 24 h).
Alineación de precisión: la tolerancia de posicionamiento del anillo de ±0,1 mm garantiza un ajuste uniforme de los componentes en todos los lotes de producción.
Rentable: la inyección de una sola pieza reemplaza múltiples soportes discretos, lo que reduce los costos de material y ensamblaje en un 30 %.
Dispositivos Médicos: Soporte centralizado para tubos de infusión, módulos de sensores o componentes de equipos de diagnóstico.
Electrónica: Marco de posicionamiento para conectores multiinterfaz, motores pequeños o módulos de placas de circuitos.
Instrumentos industriales: base de montaje para sensores de presión, puertos de línea de fluido o componentes de actuadores.
Opciones de personalización:
Ajuste los tamaños, cantidades o pestañas de posicionamiento de los anillos para que coincidan con sus componentes específicos.
Mejoras de materiales (por ejemplo, ABS ignífugo para electrónica, PA66 resistente a productos químicos para uso médico).
Control de calidad:
Precisión dimensional verificada por CMM para todos los anillos y funciones de posicionamiento.
Prueba de resistencia al impacto (pasa la prueba de caída desde 1,5 m sin agrietarse).
Cumple con RoHS (libre de metales pesados) para aplicaciones electrónicas/médicas.
