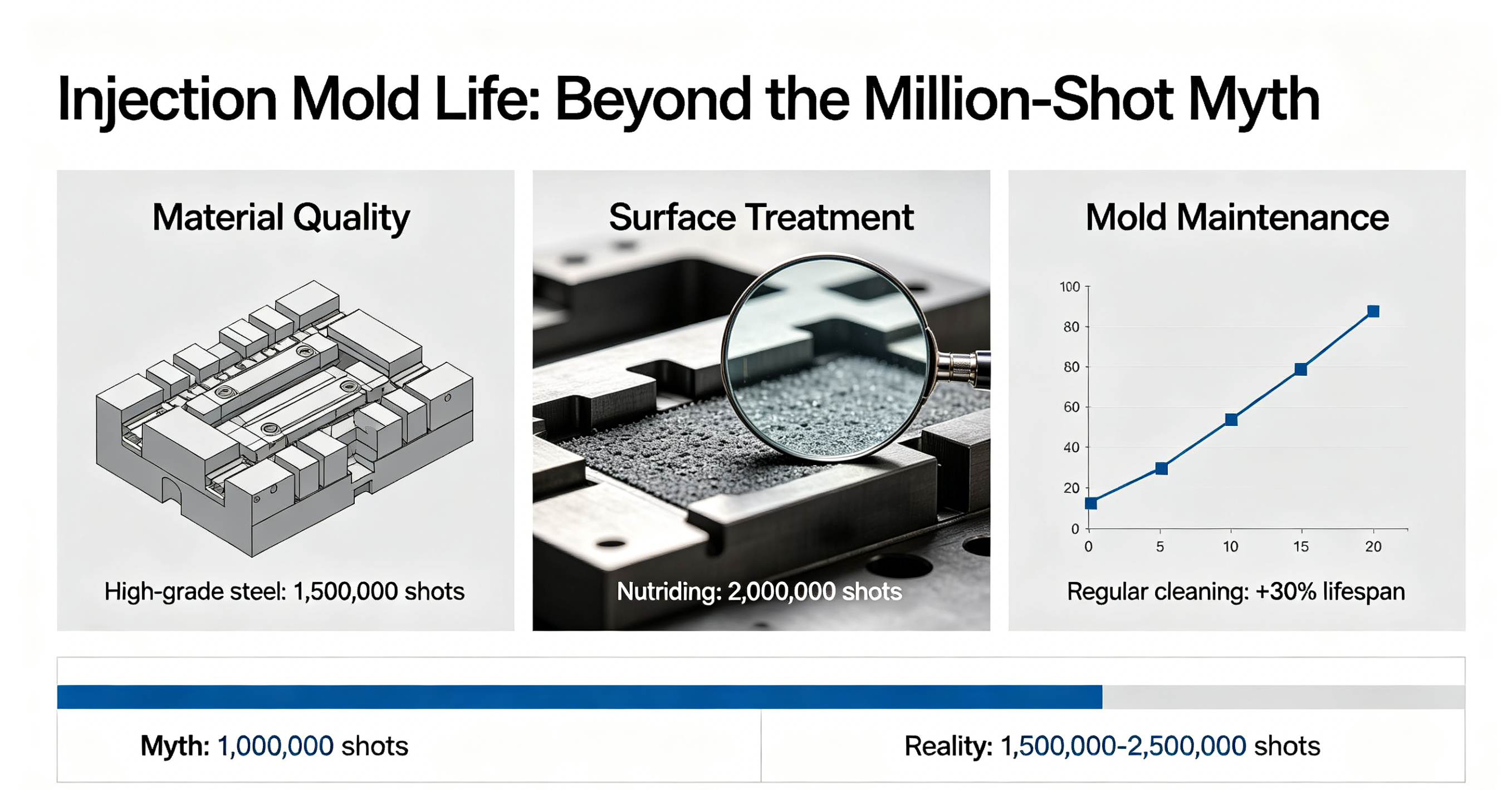

Vida útil del molde de inyección: más allá del mito del millón de disparos

En el mundo del moldeo por inyección de plástico, al molde se le suele llamar "impresora de dinero". Se le alimentan con bolitas de plástico, se les aplica calor y presión y se extraen las piezas que hacen posible la vida moderna: componentes de automóviles, dispositivos médicos, productos electrónicos de consumo y artículos domésticos cotidianos.

Pero como cualquier herramienta de precisión, los moldes de inyección no duran para siempre. Y una pregunta domina las conversaciones en el taller:

"Este molde tiene una capacidad nominal de 1 millón de inyecciones. ¿Eso significa que lo desecharemos cuando alcancemos el número?"

La respuesta corta es no . La respuesta más larga es mucho más interesante y mucho más crítica para sus resultados.

¿Qué es exactamente la vida del moho?

Comencemos con una definición precisa:

La vida útil del molde de inyección es el número total de ciclos de moldeo (disparos) que una herramienta puede producir mientras entrega consistentemente piezas que cumplen con las especificaciones dimensionales, estéticas y funcionales, y al mismo tiempo siguen siendo económicamente reparables.

Esta definición depende de dos cosas:

• Calidad del producto , no la apariencia física del molde.

• Viabilidad económica : si una reparación cuesta el 80% de un molde nuevo, la herramienta ha llegado efectivamente al final de su vida económica, incluso si físicamente todavía pudiera producir piezas.

Las cuatro formas en que mueren los moldes

Comprender los modos de falla es el primer paso para prevenirlos. Los moldes de inyección suelen fallar de una de estas cuatro formas:

1. Desgaste (El más común)

El plástico derretido, especialmente cuando está lleno de fibras de vidrio (GF), actúa como papel de lija fino. Con el tiempo, erosiona la superficie de la cavidad, las áreas de entrada y las líneas de separación. El resultado: las piezas se sobredimensionan, los acabados de las superficies se degradan y aparecen rebabas.

2. Fatiga (la más peligrosa)

Bajo la tensión cíclica de la presión de sujeción y de inyección, se desarrollan grietas microscópicas en los puntos de concentración de tensión: esquinas afiladas, secciones de pared delgadas o nervaduras profundas. Si no se controlan, estas grietas crecen hasta que el molde se fractura catastróficamente.

3. Corrosión (la más astuta)

Ciertos plásticos de ingeniería (como el PVC o los grados retardantes de llama) liberan gases corrosivos (HCl, HF) a altas temperaturas. Estos atacan el acero del molde, creando picaduras que arruinan las superficies de las piezas y aceleran el desgaste.

4. Deformación (la más frustrante)

El enfriamiento desigual o la fuerza de sujeción excesiva pueden doblar permanentemente los pasadores centrales, las placas expulsoras o los pilares de soporte, provocando piezas deformadas que ningún ajuste del proceso puede reparar.

Los tres pilares de la longevidad del moho

La vida del molde nunca es el resultado de un solo factor. Es el producto de tres pilares interdependientes: diseño , de materiales y operación..

Pilar 1: Calidad del acero y tratamiento térmico (el código genético)

No se puede hacer un caballo de carreras con un burro. El acero que elija establece el límite teórico de vida útil del molde.

Idea clave: el tratamiento térmico es tan importante como el propio acero. Un molde S136 que solo esté endurecido a HRC 48 se desgastará mucho antes que uno tratado adecuadamente a HRC 52–54.

Pilar 2: Diseño de moldes (el esqueleto)

Incluso el mejor acero se agrietará prematuramente si el diseño es defectuoso.

• Diseño del sistema de enfriamiento: el enfriamiento desigual crea tensiones térmicas que provocan deformaciones y grietas por tensión. El enfriamiento conformado (a través de inserciones impresas en 3D) es ahora el estándar de oro para extender la vida útil del molde en piezas complejas.

• Ubicación de las compuertas: Las compuertas ubicadas directamente opuestas a los núcleos delgados someten esas áreas al impacto total de la corriente de fusión, acelerando la erosión.

• Transiciones del espesor de la pared: los cambios abruptos en el espesor de la pared crean aumentos de tensión. Las transiciones suaves (con radios, no con esquinas pronunciadas) son esenciales.

Pilar 3: Control y Mantenimiento de Procesos (La Educación)

"Un molde diseñado para 1 millón de disparos puede morir en 50.000 si se maneja mal".

Aquí es donde ocurren la mayoría de las fallas prematuras:

• Arranques en frío: inyectar plástico caliente en un molde frío provoca un choque térmico severo. Precaliente siempre el molde utilizando un controlador de temperatura del molde antes de comenzar la producción.

• Apagado inadecuado: Dejar residuos de plástico en el molde durante la noche provoca corrosión. Siempre purgue, limpie y aplique spray antioxidante antes de paradas prolongadas.

• Sin protección de baja presión: Si no se establece la protección de baja presión del molde, un pasador de expulsión o un deslizador desalineados pueden romper la cavidad durante el cierre, una falla catastrófica y completamente evitable.

La pregunta del millón de tiros: ¿Alcanzarlo significa "se acabó el juego"?

En absoluto.

La cifra de '1 millón de disparos' que se ve en las órdenes de compra o en las cotizaciones de moldes es una vida de diseño contractual : es la base de garantía del fabricante y el punto de referencia de contabilidad de costos. es No una fecha de vencimiento.

En la práctica, la decisión de retirar un molde se toma mediante una evaluación integral del estado , no leyendo un contador de disparos.

¿Qué sucede cuando un molde se acerca a su vida útil?

Una tienda responsable realizará un "control de salud de cinco puntos":

1. Informe dimensional: ¿Más de 24 dimensiones críticas aún están dentro de la tolerancia?

2. PPM (Partes por millón defectuosas): ¿Está la tasa de rechazo por debajo del umbral aceptable (por ejemplo, <1000 PPM para productos electrónicos de consumo)?

3. Condición de la superficie: ¿La cavidad todavía es lo suficientemente brillante para el nivel de brillo requerido?

4. Historial de reparaciones: ¿A cuántas reparaciones de soldadura, reemplazos de insertos y pulidos se ha sometido ya?

5. Análisis Económico: ¿La próxima reparación costará más del 60% de un molde nuevo?

Los verdaderos asesinos son estos signos:

• Grietas no soldables en la cavidad o núcleo (fallo por fatiga).

• Desgaste tan severo que la compensación dimensional es imposible, incluso con acumulación de soldadura.

• Costos de reparación acumulativos que exceden el costo de construir un molde nuevo y mejorado.

Una historia de dos moldes

La leyenda de larga duración (12 millones de disparos)
Un proveedor automotriz alemán construyó un molde de colector de admisión de acero H13 con tecnología completa de canal caliente. Realizaron mantenimiento preventivo cada 20.000 disparos, registraron todas las reparaciones y controlaron estrictamente los parámetros del proceso. Ese molde funcionó durante 18 años y produjo más de 12 millones de piezas.

The Cautionary Tale (80.000 disparos: muertos)
Un proveedor nacional, ansioso por reducir costos, construyó un molde con acero S136, pero solo lo endureció a HRC 48 (la especificación requería HRC 52). El circuito de refrigeración estaba mal diseñado, lo que provocó que se atascara un pasador del núcleo. Durante el desmontaje, un operador golpeó el pasador atascado y la cavidad se agrietó. Vida total: menos del 10% de las expectativas.

Cuatro reglas de oro para prolongar la vida útil del molde

Si desea que sus moldes superen el millón de disparos y sigan funcionando, siga estos principios:

1. Dé a cada molde una "tarjeta de identidad"

Documente el grado del acero, el certificado de tratamiento térmico y todas las modificaciones realizadas. Estos datos son invaluables para la resolución de problemas y la planificación del ciclo de vida.

2. Practique el mantenimiento preventivo, no reactivo

No esperes al flash o a las tomas cortas. Programe intervalos regulares (p. ej., cada 50 000 disparos) para:

• Limpiar los canales de refrigeración y eliminar las incrustaciones.

• Inspeccione y reemplace los pasadores eyectores desgastados.

• Pula la línea de separación.

• Verifique las resistencias del calentador de canal caliente.

3. Estreche la ventana del proceso

Respete la temperatura de fusión, la temperatura del molde y la presión de inyección recomendadas. Buscar reducciones en el tiempo de ciclo mediante una inyección excesiva puede imponer cargas de fatiga para las que el molde nunca fue diseñado.

4. Utilice las herramientas de limpieza adecuadas

Nunca utilice un cepillo de alambre de acero en una cavidad. Utilice cepillos de cobre y limpieza ultrasónica. Incluso los arañazos microscópicos pueden convertirse en puntos de concentración de tensiones.

Conclusión: La vida del molde es un desafío de gestión

La vida útil del molde no es un número fijo estampado en una orden de compra. Es el producto de:

• Genética (calidad y diseño del acero),

• Crianza (control y mantenimiento de procesos),

• Economía (costo de reparación versus costo de reemplazo).

Realizar 1 millón de disparos no es una sentencia de muerte, es un hito . Con el cuidado adecuado, muchos moldes llegan a realizar 2, 3 o incluso 5 millones de inyecciones antes de retirarse.

Así que la próxima vez que reciba un molde nuevo, haga las preguntas correctas: ¿Qué acero es este? ¿Cómo fue tratado térmicamente? Muéstrame el diseño de refrigeración. ¿Cuál es nuestro programa de mantenimiento?

Las respuestas le dirán todo sobre cuánto tiempo seguirá funcionando esa "impresora de dinero".
